Номер по Госреестру СИ: 94634-25
94634-25 Модули измерительные
(МИ-601)
Назначение средства измерений:
Модули измерительные МИ-601 (далее по тексту - модули) предназначены для измерений зенитных и азимутальных углов ствола горизонтальной или наклонно-направленной скважины и углов установки отклонителя при работе в составе систем телеметрических буровых в процессе бурения.

Внешний вид.

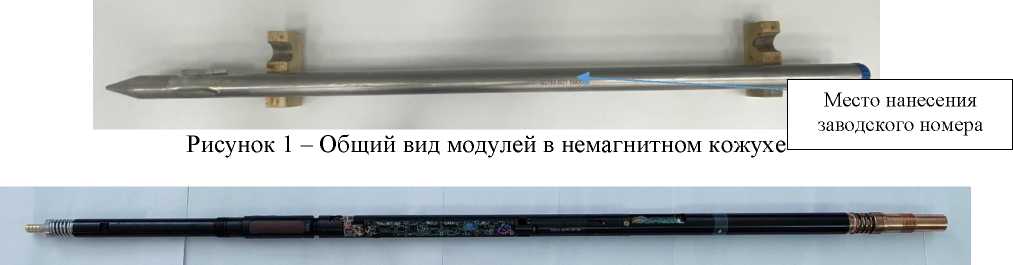

Модули измерительные
Рисунок № 1

Внешний вид.
Модули измерительные
Рисунок № 2

Внешний вид.
Модули измерительные
Рисунок № 3
Программное обеспечение
Модули имеют встроенное метрологически значимое программное обеспечение (далее -ПО).
Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
М1 601 |
|
Номер версии (идентификационный номер) ПО |
не ниже FW 02.07.13 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта и руководства по эксплуатации модулей типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» в ШКМБ 5.139.054 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
ТУ 28.92.1-059-79191960-2022 Модуль измерительный МИ-601. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Технологическая Компания Шлюмберже»
(ООО «Технологическая Компания Шлюмберже»)
ИНН 7709413265
Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. 50 лет Октября, д. 14
Изготовитель
Общество с ограниченной ответственностью «Технологическая Компания Шлюмберже» (ООО «Технологическая Компания Шлюмберже»)ИНН 7709413265
Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. 50 лет Октября, д. 14 Адрес места осуществления деятельности: 634050, г. Томск, тракт Коларовский, д. 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
E-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия модулей основан на измерении в скважине в трех направлениях значений проекций вектора силы тяжести на ось чувствительности акселерометра с помощью трех ортогонально установленных акселерометров и измерениях в трех направлениях проекций вектора напряженности естественного магнитного поля Земли на ось чувствительности магнитометра с помощью трех магнитометров. На основании этих измерений вычисляются их метрологические параметры.
Конструктивно модули выполнены в виде электронного блока, установленного в немагнитный цилиндрический охранный кожух, заканчивающийся с одной стороны наружной резьбой, а с другой - внутренней резьбой. Резьбы служат для механического скрепления модулей с другим скважинным оборудованием.
На торцах корпуса модуля установлены разъёмы для подключения к шине электропитания скважинных систем телеметрических буровых и к линии связи по протоколу CAN.
В качестве чувствительных измерительных элементов в МИ-601 используются три акселерометра и один трёх осевой магнитометр
Заводской номер в цифровом формате наносится типографским способом в паспорт и методом лазерной гравировки на корпус модуля.
Ограничение доступа к электронным компонентам модулей для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, обеспечивается заливкой электронных компонентов специальными высокотемпературными герметиками и лаками, без повреждения которых доступ к электронным компонентам не возможен.
Нанесение знака поверки на модули не предусмотрено.
Общий вид средств измерений с указанием мест пломбировки, нанесения заводского номера представлены на рисунках 1 -4.

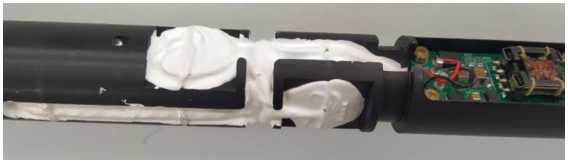

Рисунок 2 - Общий вид модулей без немагнитного кожуха
д,
I Место нанесения
I заводского номера

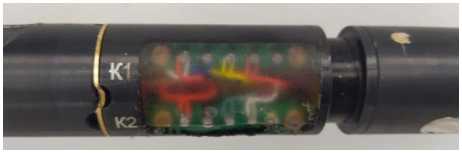

Рисунок 4 - Пример пломбировки электронных компонентов МИ-601
Рисунок 3 - Маркировка с заводским номером

Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Модуль измерительный МИ-601 |
ШКМБ 5.139.054 |
1 шт. |
|
Центратор |
ШКМБ 6.275.026-01 |
1 шт. |
|
Упаковка модуля измерительного |
ШКМБ 4.170.134 |
1 шт. |
|
Руководство по эксплуатации «Модуль измерительный МИ-601» |
ШКМБ 5.139.054 РЭ |
1 экз. |
|
Паспорт «Модуль измерительный МИ-601» |
ШКМБ 5.139.054 ПС |
1 экз. |
Метрологические и основные технические характеристики модулей представлены в таблицах 2 и 3 соответственно.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений зенитных углов |
от 0° до 120° |
|
Пределы допускаемой абсолютной погрешности измерений зенитных углов |
±0,15° |
|
Диапазон измерений азимутальных углов |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений азимутальных углов:
|
±4,0° ±2,5° ±1,5° |
|
Диапазон измерений углов установки отклонителя |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений углов установки отклонителя:
|
±3,0° |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
1500 |
|
- диаметр по кожуху |
45,5 |
|
Масса, кг, не более |
10,0 |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +125 |
