Номер по Госреестру СИ: 94635-25
94635-25 Полуприцеп-цистерна
(LAG 0-3-42.5P)
Назначение средства измерений:
Полуприцеп-цистерна LAG 0-3-42.5P (далее транспортной мерой полной транспортировки и кратковременного хранения жидких нефтепродуктов.
полуприцеп-цистерна) вместимости, предназначенной для измерений
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства -
Номер записи - 196437
ID в реестре СИ - 1423494
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "Lag Trailers Pvba Gebrs L En A Geusens"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№300 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Полуприцеп-цистерна (LAG 0-3-42.5P)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Полуприцеп-цистерна (LAG 0-3-42.5P)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Полуприцеп-цистерна (LAG 0-3-42.5P)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепа-цистерны LAG 0-3-42.5P
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Фирма «Lag Trailers Pvba Gebrs L En A Geusens», Бельгия Юридический адрес: Kanaallaan 62, B-3690 Bree, Belgium
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Фирма «Lag Trailers Pvba Gebrs L En A Geusens», Бельгия Юридический адрес: Kanaallaan 62, B-3690 Bree, Belgium
Полуприцеп-цистерна представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепа-цистерны установлены волнорезы.
В верхней части полуприцепа-цистерны приварена цилиндрическая горловина. Отверстие горловины закрыто крышкой, которая крепится с помощью шпилек и гаек.
На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой.
На горловине также смонтирован дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины полуприцепа-цистерны.
Указатель уровня налива представляет собой угольник, приваренные к горловине полуприцепа-цистерны.
Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны и ударным методом на металлическую табличку, закрепленную сверху на полуприцепе-цистерне при помощи сварки.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна LAG 0-3-42.5P с заводским номером 91279.
Общий вид полуприцепа-цистерны LAG 0-3-42.5P приведен на рисунке 1.
Металлическая табличка с заводским номером полуприцепа-цистерны LAG 0-3-42.5P приведена на рисунке 2.
Пломбирование полуприцепа-цистерны не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну LAG 0-3-42.5P не предусмотрено.

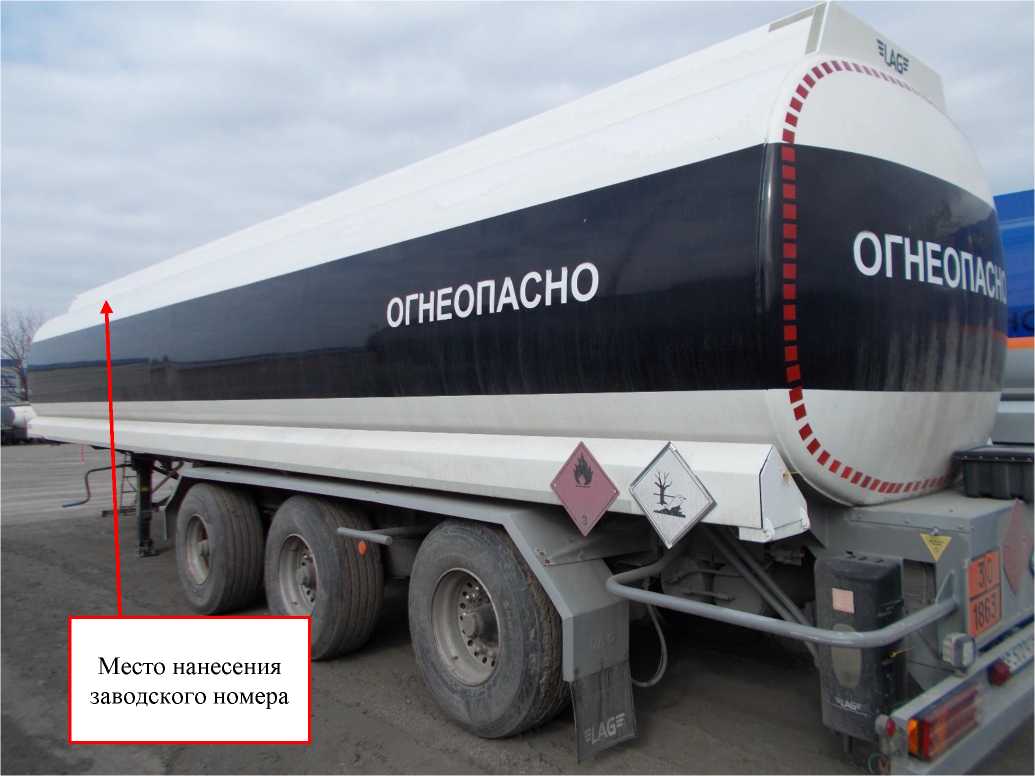

Рисунок 1 - Общий вид полуприцепа-цистерны LAG 0-3-42.5P
Место нанесения
заводского номера

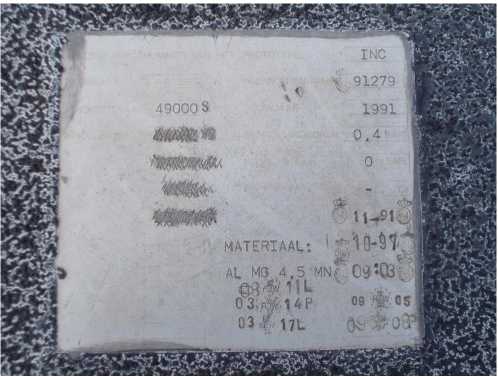

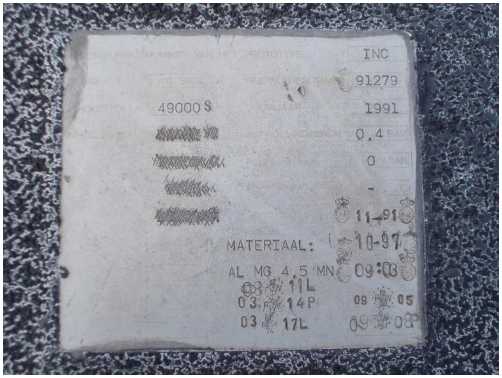

Рисунок 2 - Табличка с заводским номером полуприцепа-цистерны LAG 0-3-42.5P
Таблица 3 - Комплектность полуприцепа-цистерны LAG 0-3-42.5P
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна LAG 0-3-42.5P |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
|
Противооткатный упор |
- |
2 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ящик для песка |
- |
1 шт. |
|
Ящик для кошмы |
- |
1 шт. |
|
Паспорт на LAG 0-3-42.5P |
- |
1 экземпляр |
Таблица 1 -
и технические
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
47980 |
|
Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации:
|
от -50 до +40 от 84,0 до 106,7 до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
