Номер по Госреестру СИ: 71267-25
71267-25 Ключи моментные предельные
(T)
Назначение средства измерений:
Ключи моментные предельные T (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6
Общие сведения
Дата публикации - 06.03.2025
Срок свидетельства - 14.02.2030
Номер записи - 196438
ID в реестре СИ - 1423495
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Ключ моментный предельный T27010N, Ключ моментный предельный T мод.T27101N, Ключ моментные предельные T мод. T271000N, T30200N, T27800N, T27600N, T27340N, T27200N, T272000N, T271500N, T27101N, T271001N, T271000N, T27060N, T27030N, T27010N, T04061, T04060, Jonnesway, мод.T30200N, Jonnesway, мод.T272000N,
Производитель
Изготовитель - JONNESWAY ENTERPRISE CO.
Страна - РОССИЯ
Населенный пункт - LTD., Тайвань.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок - 628
Выдано извещений - 8
Кол-во периодических поверок - 70
Кол-во средств измерений - 431
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№300 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
№977 от 2018.05.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи моментные предельные (T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Ключи моментные предельные (T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 35 | 1 | 33 | 2 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 11 | 3 | 10 | 1 | 0 | 10 | 9 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "АЗ-И" (RA.RU.312199) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "КВАЗАР" (RA.RU.310696) | 18 | 8 | 16 | 2 | 0 | 18 | 16 | 2 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 485 | 73 | 473 | 12 | 1 | 483 | 471 | 12 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 1 | 2 | 2 | 1 | 4 | 2 | 2 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 10 | 2 | 5 | 5 | 0 | 10 | 5 | 5 | ||
| ООО "АСЕН" (RA.RU.314116) | 7 | 3 | 4 | 0 | 7 | 3 | 4 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "СМТ ИНЖИНИРИНГ" (RA.RU.314829) | 5 | 4 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 8 | 5 | 0 | 8 | 1 | 8 | 0 | 8 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 4 | 2 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 1 | 3 | 2 | 3 | 3 | 2 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 2 | 2 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Ключи моментные предельные (T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Инструкция по эксплуатации» документов:
-
- «JONNESWAY. Паспорт Ключи моментные предельные T. Т04061 Ключ моментный предельный 3/8"DR, 10 - 60 Нм»
-
- «JONNESWAY. Паспорт. Ключи моментные предельные T. T27010N Ключ моментный nреgельный1/4"DR, 2-10 Нм; T27020N Ключ моментный предельный 1/4"DR, 4-20 Нм; T27021N Ключ моментный предельный 3/8"DR, 4-20 Нм; T27030N Ключ моментный предельный 1/4"DR, 4,5-30 Нм; T27031N Ключ моментный предельный 3/8"DR, 4,5-30 Нм; T27060N Ключ моментный предельный 3/8"DR, 10-60 Нм; T27100N Ключ моментный предельный 3/8"DR, 20-100 Нм; T27101N Ключ моментный предельный 1/2"DR, 20-100 Нм; T27200N Ключ моментный предельный 1/2"DR, 40-200 Нм; T27340N Ключ моментный предельный 1/2"DR, 60-340 Нм; T27600N Ключ моментный предельный 3/4"DR, 100-600 Нм; T27800N Ключ моментный предельный 3/4"DR, 150-800 Нм; T27801N Ключ моментный предельный 1"DR, 150-800 Нм; T271000N Ключ моментный предельный 3/4"DR, 200-1000 Нм; T271001N Ключ моментный предельный 1"DR, 200-1000 Нм»
-
- «JONNESWAY. Паспорт. Ключи моментные предельные T. T271500N Ключ моментный предельный 1"DR, 300-1500 Нм; T272000N Ключ моментный предельный 1"DR, 4002000 Нм»
-
- «JONNESWAY. Паспорт. Ключи моментные предельные Т. T30200N Ключ моментный предельный 1/2"DR 40-200 Нм. со сменными рожковыми насадками 13-30 мм и приводом в наборе, 11 предметов»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Стандарт предприятия Ключи моментные предельные серии «Т»».
ПравообладательJONNESWAY ENTERPRISE CO., LTD., Тайвань Адрес: 6F-9, No. 51, Sec. 2, Keelung Rd., Taipei, Taiwan.
Тел.: 886-2-27325165, факс: 886-2-2732-5220 / 886-2-2732-5217
E-mail: joesph@mail.jonnesway.com.tw
Изготовитель
JONNESWAY ENTERPRISE CO., LTD., Тайвань Адрес: 6F-9, No. 51, Sec. 2, Keelung Rd., Taipei, Taiwan.Тел.: 886-2-27325165, факс: 886-2-2732-5220 / 886-2-2732-5217
E-mail: joesph@mail.jonnesway.com.tw
Испытательный центр
ответственностью«Автопрогресс-М»
Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
JONNESWAY ENTERPRISE CO., LTD., Тайвань Адрес: 6F-9, No. 51, Sec. 2, Keelung Rd., Taipei, Taiwan.Тел.: 886-2-27325165, факс: 886-2-2732-5220 / 886-2-2732-5217
E-mail: joesph@mail.jonnesway.com.tw
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадкой или присоединительным разъемом. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
К указанному типу относятся ключи моментные предельные модификаций T27010N, T27020N, T27021N, T27030N, T27031N, T04061, T27060N, T27100N, T27101N, T27200N, T27340N, T27600N, T27800N, T27801N, T271000N, T271001N, T271500N, T272000N, T30200N.
Ключи выпускаются в 19 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в буквенно-числовом формате наносится методом гравировки на боковую сторону корпуса ключа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей представлен на рисунках 1 - 5.
Общий вид места нанесения заводского номера представлен на рисунке 6.

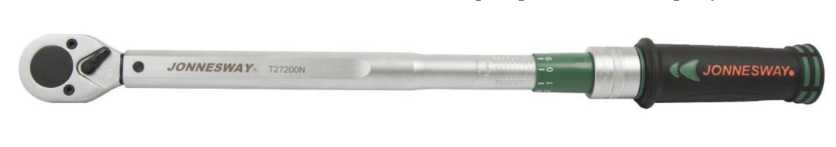

Рисунок 1 - Общий вид ключа серии T27

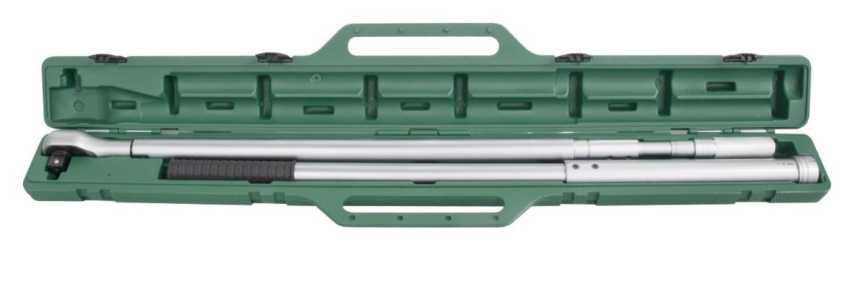

Рисунок 2 - Общий вид ключа T271500N в футляре
Рисунок 3 - Общий вид ключа T271500N в сборе

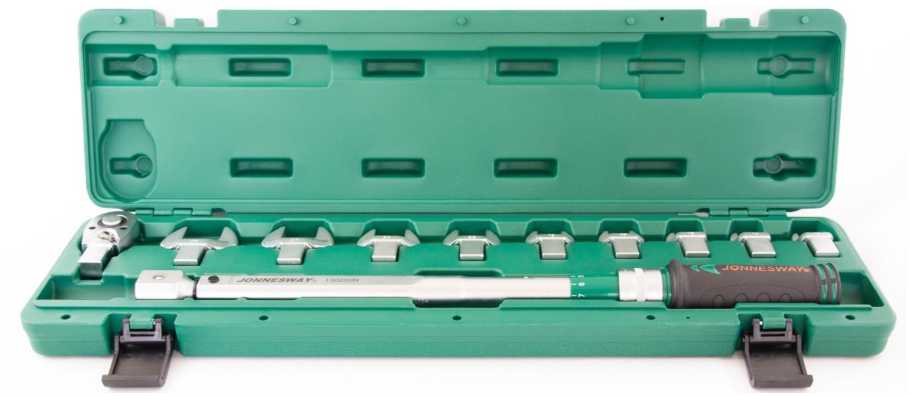

Рисунок 4 - Общий вид ключа T30200N в футляре со сменными насадками

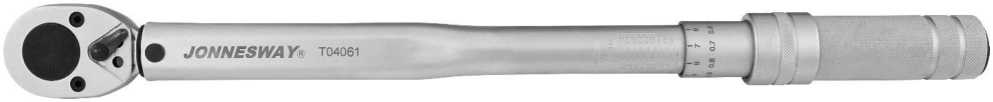

Рисунок 5 - Общий вид ключа Т04061
Место нанесения заводского номера

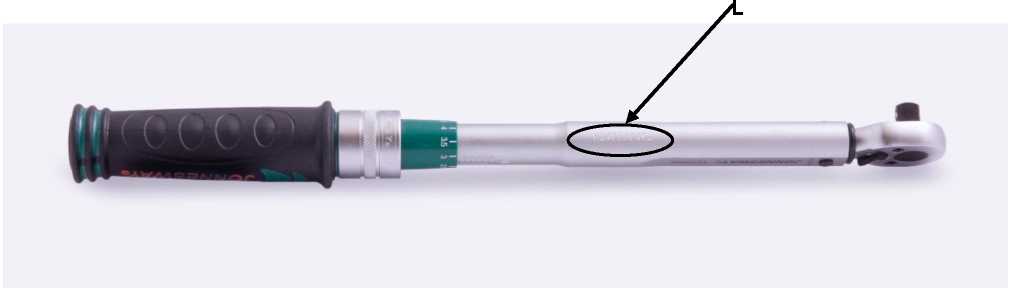

Рисунок 6 - Общий вид места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
T27010N |
от 2 до 10 |
0,1 | |
|
T27020N |
от 4 до 20 |
0,1 | |
|
T27021N |
от 4 до 20 |
0,1 | |
|
T27030N |
от 4,5 до 30 |
0,15 | |
|
T27031N |
от 4,5 до 30 |
0,15 | |
|
T04061 |
от 10 до 60 |
0,5 | |
|
T27060N |
от 10 до 60 |
0,5 | |
|
T27100N |
от 20 до 100 |
0,5 | |
|
T27101N |
от 20 до 100 |
0,5 | |
|
T27200N |
от 40 до 200 |
1 |
±4 |
|
T27340N |
от 60 до 340 |
2 | |
|
T27600N |
от 100 до 600 |
5 | |
|
T27800N |
от 150 до 800 |
5 | |
|
T27801N |
от 150 до 800 |
5 | |
|
T271000N |
от 200 до 1000 |
5 | |
|
T271001N |
от 200 до 1000 |
5 | |
|
T271500N |
от 300 до 1500 |
10 | |
|
T272000N |
от 400 до 2000 |
10 | |
|
T30200N |
от 40 до 200 |
1 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
T27010N |
6,35 (1/4) |
0,520 |
340 |
|
T27020N |
6,35 (1/4) |
0,565 |
370 |
|
T27021N |
9,5 (3/8) |
0,545 |
370 |
|
T27030N |
6,35 (1/4) |
0,570 |
370 |
|
T27031N |
9,5 (3/8) |
0,555 |
370 |
|
T04061 |
9,5 (3/8) |
0,995 |
400 |
|
T27060N |
9,5 (3/8) |
0,590 |
370 |
|
T27100N |
9,5 (3/8) |
1,085 |
462 |
|
T27101N |
12,5 (1/2) |
1,090 |
462 |
|
T27200N |
12,5 (1/2) |
1,415 |
530 |
|
T27340N |
12,5 (1/2) |
1,555 |
584 |
|
T27600N |
19,05 (3/4) |
4,385 |
967 |
|
T27800N |
19,05 (3/4) |
4,935 |
1098 |
|
T27801N |
25,4 (1) |
4,900 |
1098 |
|
T271000N |
19,05 (3/4) |
5,280 |
1098 |
|
T271001N |
25,4 (1) |
5,390 |
1098 |
|
T271500N |
25,4 (1) |
11,920 |
1870 |
|
T272000N |
25,4 (1) |
14,020 |
2280 |
|
T30200N* |
12,5 (1/2) |
3,850 |
531 |
|
* - сменные насадки присоединительного квадрата от 13 до 30 мм | |||
