Номер по Госреестру СИ: 94643-25
94643-25 Анализаторы углерода, водорода и серы
(ELTRA ELEMENTRAC)
Назначение средства измерений:
Анализаторы углерода, водорода и серы ELTRA ELEMENTRAC (далее - анализаторы) предназначены для измерения массовой доли углерода, водорода и серы в металлах, сплавах, углях, коксах, рудах, продуктах переработки руд и других твердых и жидких материалах.
Внешний вид.
Анализаторы углерода, водорода и серы
Рисунок № 1
Внешний вид.
Анализаторы углерода, водорода и серы
Рисунок № 2
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 14.02.2030
Номер записи - 196446
ID в реестре СИ - 1423503
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ELTRA ELEMENTRAC CS-r, ELTRA ELEMENTRAC CS-i, ELTRA ELEMENTRAC CHS-r,
Производитель
Изготовитель - "Eltra GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№300 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы углерода, водорода и серы (ELTRA ELEMENTRAC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Анализаторы углерода, водорода и серы (ELTRA ELEMENTRAC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 6 | 6 | 6 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы углерода, водорода и серы (ELTRA ELEMENTRAC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или принтер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Elements |
|
Номер версии (идентификационный номер) ПО1) |
1.Х1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х относится к метрологически незначимой части ПО и принимает значения от 0 до 9. Формат номера может содержать от 1 до 3 значений Х, разделенных точкой. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель корпуса анализатора в виде наклейки.
Тип печи
печь сопротивления
|
Длина кюветы, мм |
Диапазон показаний массовой доли элементов1), % | ||
|
Углерод |
Водород2) |
Сера | |
|
3 |
от 0,01 до 100 |
- | |
|
6 |
от 0,006 до 54 |
- | |
|
10 |
от 0,004 до 36,5 |
от 0,001 до 15 |
от 0,08 до 80,5 |
|
20 |
- |
от 0,04 до 55 | |
|
100 |
от 0,002 до 3,65 |
от 0,005 до 6 | |
|
200 |
от 0,002 до 1,75 |
от 0,002 до 4 | |
|
300 |
- |
от 0,0005 до 2 | |
Наименование модели
ELEMENTRAC CHS-r
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:-
- главе 6 «Управление устройством» документа «Анализаторы углерода, водорода и серы ELTRA ELEMENTRAC модели ELEMENTRAC CHS-r и ELEMENTRAC CS-r. Руководство по эксплуатации»;
-
- главе 5 «Анализ» документа «Анализаторы углерода, водорода и серы ELTRA ELEMENTRAC модель ELEMENTRAC CS-i. Руководство по эксплуатации»;
-
- главе 6 «Работа на анализаторе» документа «Анализаторы углерода, водорода и серы ELTRA ELEMENTRAC модель ELEMENTRAC CS-d. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «Eltra GmbH», Германия.
Правообладатель«Eltra GmbH», Германия
Адрес: Retsch-Allee 1-5, 42781 Haan, Germany
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной или трубчатой печи сопротивления в потоке кислорода и дальнейшем анализе методом ИК-спектроскопии образующихся газообразных соединений (CO2, H2O и SO2).
Конструктивно анализаторы представляют собой лабораторный прибор, состоящий из печи, инфракрасных детекторов, микроконтроллера, газовой и пневматической систем. На передней панели анализаторов за защитной дверцей находится система реактивов, которая используется для очистки входящего газа, удаления пыли и влаги других компонентов в газовом тракте.
Анализаторы выпускаются в 4 моделях: ELEMENTRAC CHS-r, ELEMENTRAC CS-r, ELEMENTRAC CS-i и ELEMENTRAC CS-d, отличающихся конструкцией, метрологическими и техническими характеристиками. Модели ELEMENTRAC CHS-r и ELEMENTRAC CS-r используют печь сопротивления для сжигания пробы, модель ELEMENTRAC CS-i использует индукционную печь для сжигания пробы, а модель ELEMENTRAC CS-d использует обе печи.
Анализаторы построены по модульному принципу и, в соответствии с заказом, могут комплектоваться различным набором ИК детекторов для измерения массовой доли углерода, водорода и серы (до 4-х инфракрасных детекторов максимум) и кюветами для измерения массовой доли углерода, водорода и серы различной длины. Размеры кювет, которыми комплектуются анализаторы, с указанием диапазонов показаний массовой доли углерода, водорода и серы приведены в таблице 4. По требованию заказчика доступно изготовление индивидуальных моделей с любым набором детекторов и диапазонами показаний.
Анализируемая проба предварительно взвешивается в тигле при анализе в индукционной печи или лодочке при анализе в печи сопротивления, затем тигель помещается на пьедестал и попадает в индукционную печь автоматически, а лодочка помещается в печь сопротивления вручную с помощью толкателя. Выделившиеся после сжигания образца газы с потоком кислорода проходят пылевую ловушку, далее передаются в осушитель для удаления воды и затем попадают на инфракрасный твердотельный детектор для анализа серы и углерода в виде соединений SO2 и СО2. В анализаторе модели ELEMENTRAC CHS-r дополнительно установлена ИК кювета для анализа водорода в виде соединения H2O.
Анализ выполняется автоматически под управлением программного обеспечения, которое проводит все вычисления, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику. Анализатор подключается к персональному компьютеру через интерфейс USB.
Градуировка анализаторов производится по стандартным образцам состава твердых материалов, аттестованных по массовой доле углерода, серы и водорода.
Для анализаторов доступны несколько опций: автоматический загрузчик тиглей, печь для очистки газа-носителя, модуль для анализа неорганического углерода.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером расположена на задней стенке анализатора. Серийный номер имеет цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализатора и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения серийного номера на анализатор представлено на рисунке 2. --------------------
Место нанесения знака утверждения типа
ели ELEMENTRAC CHS-r
анализаторы модели ELEMENTRAC CS-r
анализаторы модели ELEMENTRAC CS-d
анализаторы модели ELEMENTRAC CS-i

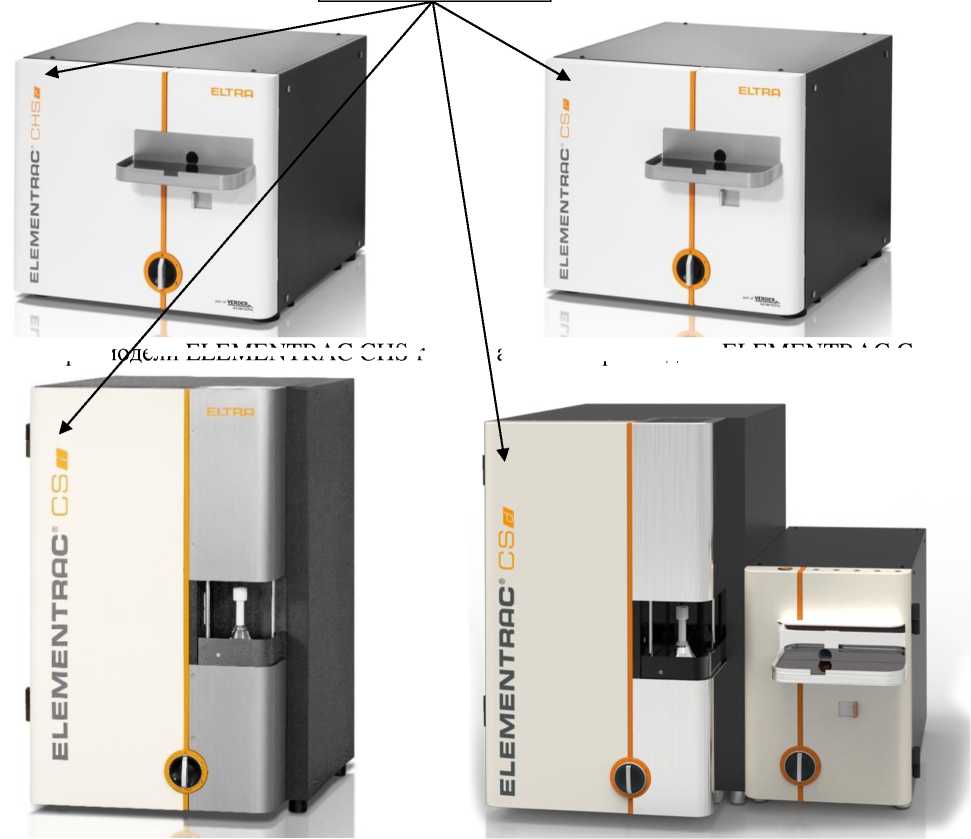

Рисунок 1 - Общий вид анализаторов углерода, водорода и серы ELTRA ELEMENTRAC
анализаторы м

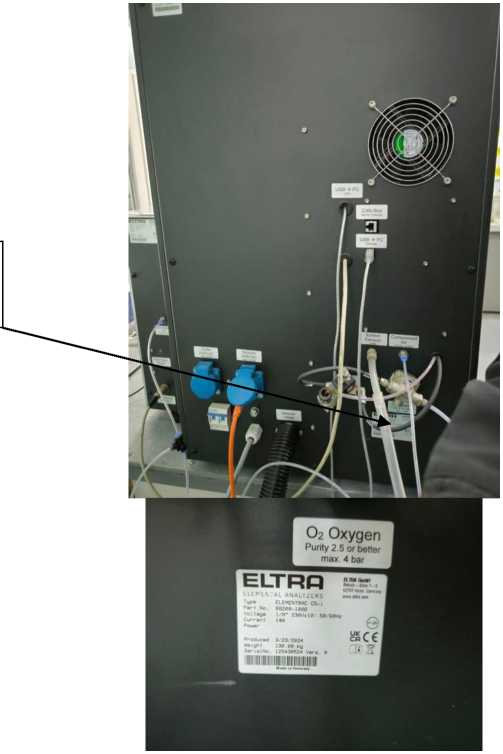

Рисунок 2 - Место
