Номер по Госреестру СИ: 94651-25
94651-25 Расходомеры электромагнитные
(Aimag)
Назначение средства измерений:
Расходомеры электромагнитные Aimag предназначены для измерения объемного расхода жидкости.
Внешний вид.
Расходомеры электромагнитные

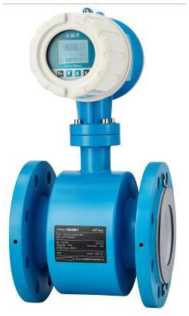

Рисунок № 1
Внешний вид.
Расходомеры электромагнитные

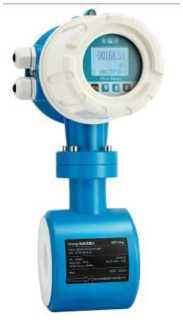

Рисунок № 2
Внешний вид.
Расходомеры электромагнитные

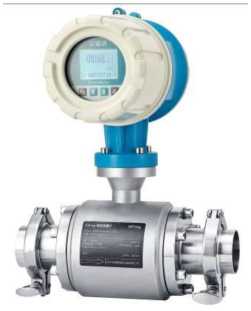

Рисунок № 3
Внешний вид.
Расходомеры электромагнитные

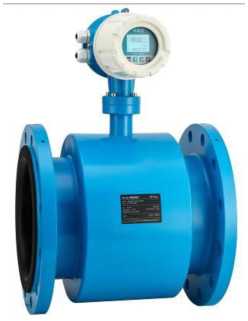

Рисунок № 4
Внешний вид.
Расходомеры электромагнитные

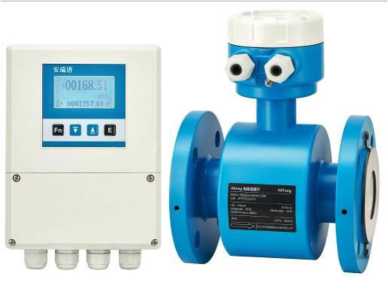

Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 14.02.2030
Номер записи - 196450
ID в реестре СИ - 1423507
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. Aimag H,
Производитель
Изготовитель - Hangzhou ARTang Intelligent Equipment Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№301 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Расходомеры электромагнитные (Aimag)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Расходомеры электромагнитные (Aimag)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Расходомеры электромагнитные (Aimag)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет функции вычисления и отображения расхода, преобразования в выходные сигналы, передачи результатов измерений в систему верхнего уровня.
Конструкция расходомеров исключает возможность несанкционированного доступа к ПО использованием паролям доступа. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ARTang |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.Х |
|
*- где «Х^> принимает значения от 0 до 99, и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
представлены в разделе 5 документа «Расходомеры электромагнитные Aimag. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия Hangzhou ARTang Intelligent Equipment Co., Ltd. «Расходомеры электромагнитные Aimag».
Правообладатель
Hangzhou ARTang Intelligent Equipment Co., Ltd, Китай
Адрес: No.73, 75, 77, 79 and 81, Guoyuan Road, Suoqian Town, Xiaoshan District, Hangzhou
City, Zhejiang Province, China
E-mail: sales@artang.com
Тел.: +0571-82528280
Изготовитель
Hangzhou ARTang Intelligent Equipment Co., Ltd, Китай
Адрес: No.73, 75, 77, 79 and 81, Guoyuan Road, Suoqian Town, Xiaoshan District, Hangzhou City, Zhejiang Province, China
E-mail: sales@artang.com
Тел.: +0571-82528280
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, Чехов г, Симферопольское ш., д. 2
Телефон: +7 (495) 481 33 80
E-mail: info@prommashtest.ru
Правообладатель
Hangzhou ARTang Intelligent Equipment Co., Ltd, Китай
Адрес: No.73, 75, 77, 79 and 81, Guoyuan Road, Suoqian Town, Xiaoshan District, Hangzhou
City, Zhejiang Province, China
E-mail: sales@artang.com
Тел.: +0571-82528280
Принцип действия расходомеров основан на принципе электромагнитной индукции. В поток электропроводящей жидкости, проходящей через проточную часть расходомера, индуцируется ЭДС, пропорциональная скорости потока жидкости, измеренное значение ЭДС преобразуется вторичным преобразователем в значение расхода.
Расходомеры состоят из проточной части, которая представляет собой участок трубопровода и преобразователя расхода, соединенного с проточной частью кабелем. Внутренняя полость преобразователя расхода покрыта непроводящим материалом, который расположен между двумя полюсами электромагнита. Также внутри проточной части установлены электроды погружаемые измеряемую жидкость в перпендикулярном ее потоку направлении, а также перпендикулярно направлению силовых линий электромагнитного поля. Преобразователь расхода обрабатывает сигнал с электрода и преобразовывает его в значение расхода, а также формирует в выходные сигналы.
Расходомеры выпускаются в модификациях: Aimag A, Aimag С, Aimag H, Aimag S, Aimag D, Aimag E, где:
- Aimag A - Общий тип фланца;
- Aimag C - Коррозионностойкий тип высокого давления;
- Aimag H - Гигиенические технологические соединения;
- Aimag S - Износостойкий;
- Aimag D - Зажимный, бесфланцевый тип.
Заводские номера расходомеров в виде цифрового и(или) буквенно-цифрового обозначения, наносятся на идентификационную табличку, закрепленную на преобразователе расхода методом лазерной гравировки. Пломбировка расходомеров не требуется, нанесение знака поверки не предусмотрено.
Общий вид расходомеров представлен на рисунке 1
Aimag A
Aimag D
Aimag H
Aimag S
Aimag C
Рисунок 1 - внешний вид приборов.

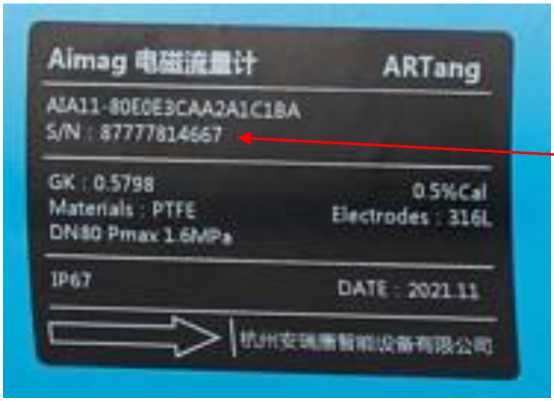

Место нанесения заводского номера
ч__
Рисунок 2 место нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерения расхода, м3/ч |
от 0,01 до 500 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода, % |
±0,5/±0,2 |
|
*Конкретное значение погрешности приведено в руководстве по эксплуатации на прибор и на идентификационной табличке | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Выходные сигналы |
Токовый от 4 до 20 мА, частотный, импульсный, HART, ModBus, ProfiBus |
|
Напряжение питания от сети переменного тока, В |
от 18 до 265 |
|
Условия эксплуатации:
|
от -10 до +50 от 5 до 95 |
|
Габаритные размеры (ШхГхВ), мм, не более |
4000x3800x3900 |
|
Масса, кг, не более |
500 |
|
Маркировка взрывозащиты:
|
lEx db eb 11СТ6...ТЗ Gb X 1 Ex db eb ia 1 IC T6 T3 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
