Принцип действия теплосчетчиков основан на преобразовании тепловычислите-лем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением на их основе количества тепловой энергии в соответствии с установленными алгоритмами, также отображении и архивировании измерительной информации.

Теплосчетчики являются измерительными системами вида ИС-1 по ГОСТ Р 8.596-2002 с выделенными измерительными каналами (далее - ИК). В составе теплосчетчиков реализованы простые (объемного расхода (объема), температуры, избыточного давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя, тепловой энергии) ИК.

В составе теплосчетчиков используются в любом сочетании его элементы (автономные блоки): тепловычислитель, преобразователи расхода и температуры, исполнения которых приведены ниже.

Тепловычислители могут иметь следующие исполнения, отличающиеся количеством каналов измерения энергии:

- «Дуэт», два канала измерения тепловой энергии;

- «Прима», один канал измерения тепловой энергии;

Преобразователи расхода могут иметь следующие исполнения:

- электромагнитные «ЭР»;

- тахометрические «СР».

Также в качестве преобразователей расхода в состав теплосчетчика могут входить средства измерений утвержденного типа (далее - преобразователи расхода «УТ») объемного расхода и/или объема с соответствующими числоимпульсными выходными сигналами, в соответствии с таблицей 1.

Таблица 1

Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик приводятся в паспорте на теплосчетчик.

Структура обозначения теплосчетчиков КСТ-22, следующая:

Теплосчетчик КСТ-22 1/2/3

где:

• 1 - код модели тепловычислителя;

• 2 - код преобразователя расхода;

• 3 - код преобразователей температуры;

Термопреобразователи сопротивления (далее ТП), входящие в состав теплосчетчика, имеют исполнения «ТП», а их комплекты «КТП».

Тепловычислители могут иметь аналоговые входы, предназначенные для подключения преобразователей давления, имеющих токовый выход от 4 до 20 мА.

Теплосчетчики обеспечивают архивирование информации в энергонезависимой памяти тепловычислителя. Емкость архива не менее: часового - 1440 часов; суточного -200 суток, месячного - 48 месяцев. Дополнительно регистрируются виды и время действия нештатных ситуаций.

Тепловычислители и преобразователи расхода могут иметь исполнения, отличающиеся наличием выходных интерфейсов (USB, RS-485, радио, GSM, LoRaWAN, UART) через которые можно считывать показания и архивы по фирменному протоколу РМД, предоставляемым производителем.

Электропитание тепловычислителей осуществляется от встроенной батарейки и дополнительно могут быть также запитаны от внешнего источника питания.

Тепловычислители могут иметь различное количество каналов измерений тепловой энергии, объема, массы, температуры и давления в соответствии с таблицей 2.

Таблица 2

Теплосчетчики могут дополнительно измерять объёмы воды при превышении порогового значения запрограммированной температуры (контроль температуры воды).

Теплосчетчики могут индицировать на жидкокристаллическом дисплее (ЖКИ) значения следующих измеряемых величин:

• - количество тепловой энергии, Гкал (ГДж, кВт^ч);

• - тепловая мощность, Гкал/ч (ГДж/ч, кВт);

• - температуры и их разность, °С;

• - объём и масса воды (теплоносителя), м³ и т;

• -  расходы воды (теплоносителя), м³/ч и т/ч;

• - давление, МПа.

Теплосчетчики могут индицировать следующую служебную информацию:

- текущую дату и время, время штатной работы;

- код состояния;

- напряжение элемента питания, В;

- цифровой идентификатор ПО;

- формулу вычисления тепловой энергии;

- вес импульсов каналов измерения объема, л/имп;

- поверочные режимы;

• - запрограммированное значение Т воды, °С;

• - серийный номер;

• - сопротивление термометров, Ом;

• - прочая служебная информация.

Теплосчетчики могут регистрировать и сохранять в архиве часовые, суточные и месячные значения следующих величин:

• - количества тепловой энергии, Гкал (ГДж, кВт^ч);

• -  массы (объёмы), т (м³);

• - температуры, °С;

• - давления, МПа;

• - кодов нештатного состояния;

• - времени штатной работы, ч.

Теплосчетчики могут выводить часть архивов на дисплей.

Преобразователи расхода имеют исполнения, отличающиеся диаметром условного прохода (Ду) и отношением минимального расхода к максимальному Qmin/Qmax, м³ /ч.

Преобразователи расхода «СР» имеет исполнение с механическим (м) и электронным (э) счетным устройством, соответственно имеющие выходные сигналы геркон и открытый коллектор.

СИ утвержденного типа, входящие в состав теплосчётчика, имеют характеристики в соответствии с собственным описанием типа, теплосчетчики укомплектованные такими СИ имеет обозначение УТ.

Преобразователи расхода «ЭР» могут иметь реверсный выходной сигнал, на который подаются импульсы при обратном (против стрелки, нанесенной на корпус) движении воды.

Преобразователи расхода имеют исполнение «Д», отличающееся наличием дисплея (ЖКИ).

Преобразователи расхода исполнения «Д» могут индицировать на ЖКИ значения:

• -  объёмы (расходы), м³ (м³/ч);

• - температуры, °С;

• - коды состояния;

• - дополнительную информацию

Преобразователи расхода исполнения «Д» могут иметь исполнение с контролем температуры (КТ) - дополнительно измерять температуру и индицировать объёмы воды при превышении порогового значения запрограммированной температуры.

Чувствительные элементы (ЧЭ) термопреобразователей сопротивления имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt500» или «Pt1000» по ГОСТ 6651-2009. Схема соединения внутренних проводников с ЧЭ - 2-х или 4-х проводная.

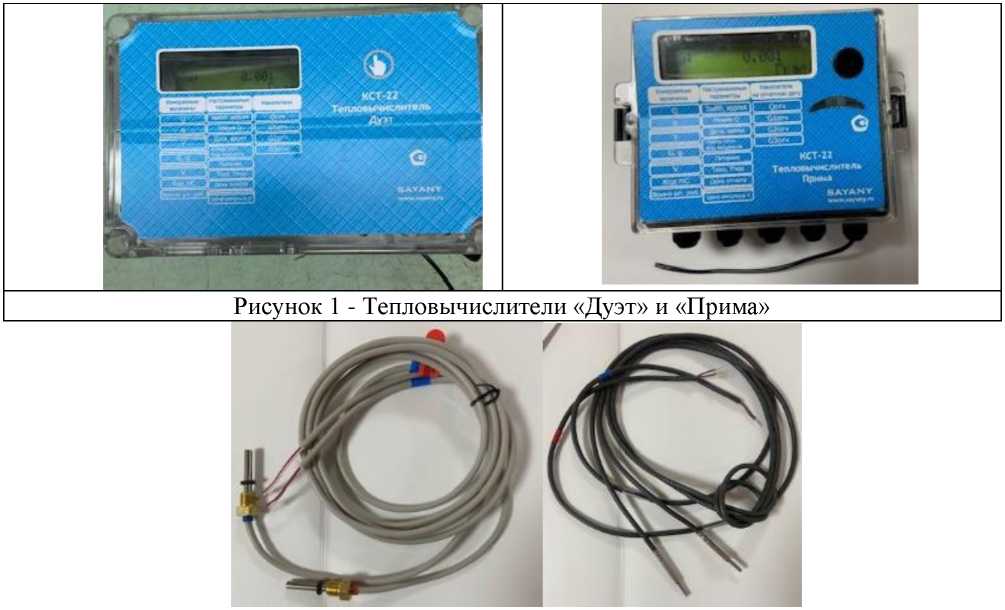

Фотографии элементов теплосчетчиков приведены на рис. 1 - 4.

Рисунок 2 - Комплекты термопреобразователей сопротивления «КТП», исполнения до 100 °С и до 150 °С

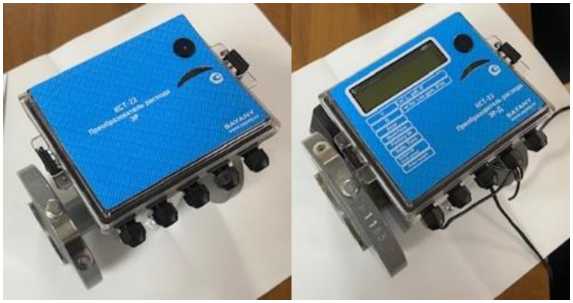

Рисунок 3 - Преобразователи расхода «ЭР» и «ЭР» исполнения Д

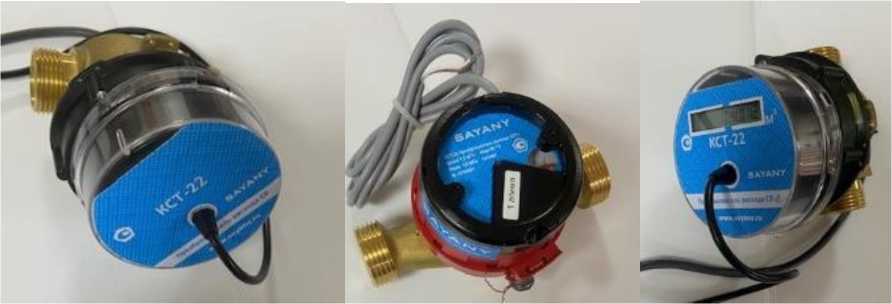

Рисунок 4 - Преобразователи расхода «СР» с эектронным счетным механизмом, с механическим счетным механизмом и исполнения Д.

Маркировка теплосчетчиков и их элементов производится типографским способом.

Наименование теплосчетчиков и их элементов, их серийные номера, основные технические характеристики указываются на маркировочных табличках типографским способом. Маркировочные таблички крепятся на корпусе электронного блока. Серийные номера теплосчетчиков состоят из арабских цифр нарастающим итогом по системе нумерации предприятия-изготовителя, пример на рисунке 9.

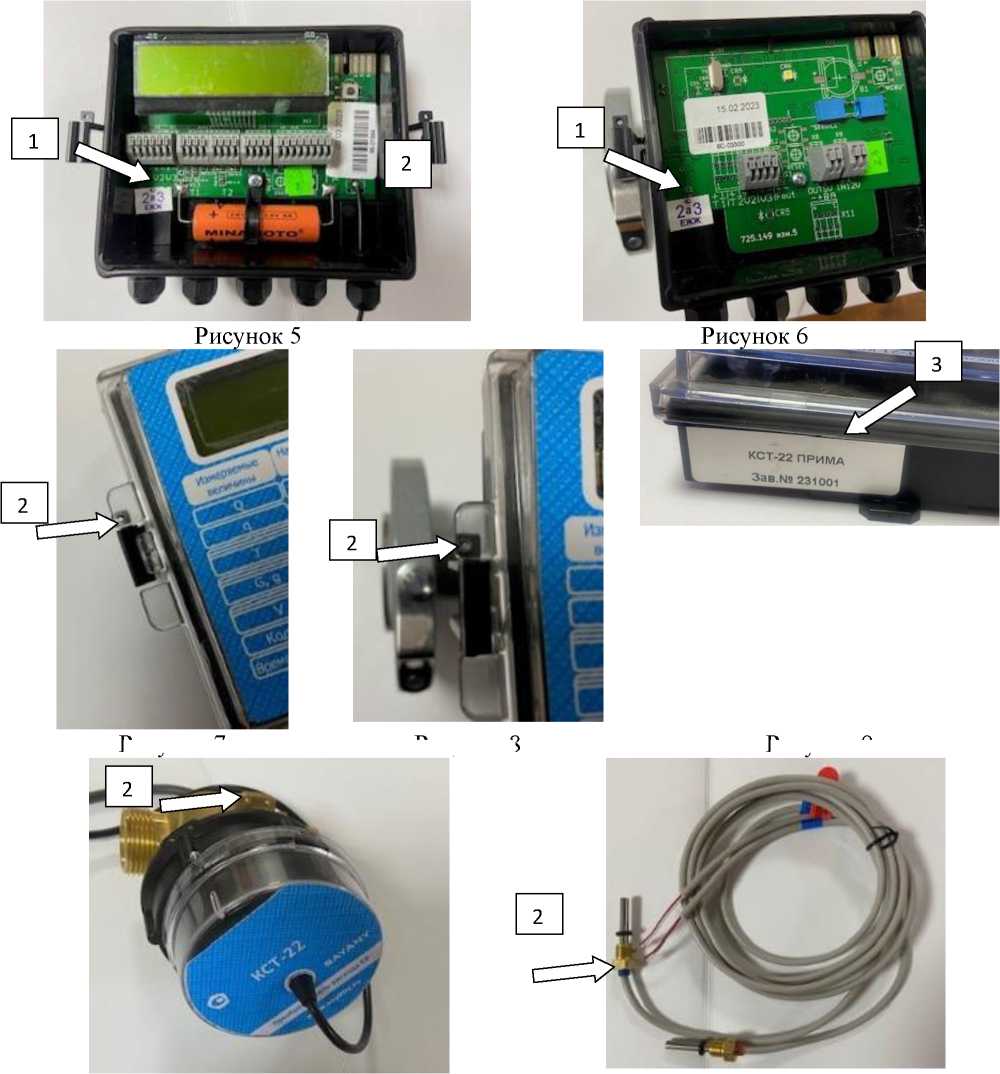

В целях предотвращения несанкционированной настройки и вмешательства в работу теплосчетчика производится пломбирование элементов входящих в состав теплосчетчика. Способы защиты и места пломбирования элементов теплосчетчиков приведены в описаниях типа и эксплуатационной документации. Пломбирование элементов теплосчетчиков осуществляется навесными пломбами и пломбами наклейками. Примеры пломбирования элементов теплосчетчика приведены на рисунках 5 - 8 и 10, 11.

Рисунок 7

Рисунок 11 1 - место пломбирования пломбой поверителя, 2 - место пломбирования эксплуатационной пломбой.

3 - бирка с наименованием и серийным номером

Таблица 7

Основные метрологические и технические характеристики приведены в таблице 4

Таблица 4

Диапазоны расходов преобразователей расхода «ЭР» приведены в таблице 5.

Таблица 5

Диапазоны расходов Преобразователи расхода «СР» приведены в таблице 6

Таблица 6

Порог чувствительности преобразователей расхода = 0,5 Qmin.
