Номер по Госреестру СИ: 94670-25
94670-25 Набор эталонных мер индуктивности и добротности
(LQ-2408)
Назначение средства измерений:
Набор эталонных мер индуктивности и добротности LQ-2408 (далее - набор LQ-2408) соответствует рабочим эталонам 1 разряда единицы индуктивности и рабочим эталонам 1 разряда единицы электрической добротности, и предназначен для хранения, воспроизведения и передачи ряда значений индуктивности и электрической добротности рабочим эталонам 2 разряда и рабочим средств измерений, в диапазоне частот от 100 Гц до 1 МГц.

Внешний вид.
Набор эталонных мер индуктивности и добротности
Рисунок № 1

Внешний вид.
Набор эталонных мер индуктивности и добротности
Рисунок № 2

Внешний вид.
Набор эталонных мер индуктивности и добротности
Рисунок № 3

Внешний вид.
Набор эталонных мер индуктивности и добротности
Рисунок № 4

Внешний вид.
Набор эталонных мер индуктивности и добротности
Рисунок № 5
Знак утверждения типа
Знак утверждения типа наноситсяна верхнюю часть корпуса каждой меры из набора LQ-2408 наклейкой и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.732-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений индуктивности»;
ГОСТ Р 8.868-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической добротности».
Правообладательунитарного институт физико-
филиал
Федерального Государственного научно-исследовательский измерений» (Западно-Сибирский
Западно-Сибирский филиал
предприятия «Всероссийский технических и радиотехнических
ФГУП «ВНИИФТРИ») ИНН 5044000102
Юридический адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4 Телефон: (383) 210-08-14
E-mail: director@sniim.ru
Изготовитель
Западно-Сибирский филиал Федерального Государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон: (383) 210-08-14
E-mail: director@sniim.ru
Испытательный центр
Западно-Сибирский филиал Федерального Государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон: (383) 210-08-14
E-mail: director@sniim.ru
Правообладатель
унитарного институт физико-филиал
Федерального Государственного научно-исследовательский измерений» (Западно-Сибирский
Западно-Сибирский филиал
предприятия «Всероссийский технических и радиотехнических
ФГУП «ВНИИФТРИ») ИНН 5044000102
Юридический адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4 Телефон: (383) 210-08-14
E-mail: director@sniim.ru
В набор LQ-2408 включены: 11 штук однозначных эталонных мер индуктивности и добротности LQ-2408-2 (далее меры LQ-2408-2) и одна многозначная эталонная мера индуктивности и добротности LQ-2408-3 (далее мера LQ-2408-3).
Принцип действия мер LQ-2408-2 основан на преобразовании энергии электрического поля в энергию магнитного поля и представляют собой катушки индуктивности. Принцип действия меры LQ-2408-3 основан на имитации индуктивности и добротности, и представляет собой Т-образную электрическую цепь, составленную из резистивных и емкостных элементов.
Конструкция мер из набора LQ-2408:
-
- меры LQ-2408-2 выполнены в цилиндрическом корпусе из алюминиевого сплава со штыревыми контактами на нижней крышке (двухзажимное подключение). Номинальные значения индуктивности мер LQ-2408-2: 1 мкГн, 5 мкГн, 10 мкГн, 50 мкГн, 100 мкГн, 500 мкГн, 1 мГн, 5 мГн, 10 мГн, 50 мГн, 100 мГн и номинальные значения электрической добротности от 20 до 200 единиц, в диапазоне частот от 1 кГц до 1 МГц;
-
- мера LQ-2408-3 выполнена в цилиндрическом корпусе из алюминиевого сплава на акриловой подставке и имеет 10 коаксиальных разъемов на боковой поверхности (трёхзажимное подключение). Номинальные значения индуктивности меры LQ-2408-3: 1 Гн, 10 Гн, 100 Гн, 1000 Гн, 10000 Гн и номинальные значения электрической добротности от 1 до 100 единиц, в диапазоне частот от 100 Гц до 10 кГц.
Заводской номер набора LQ-2408 обозначается в формате «№ XX-YY», где XX - заводской номер набора, YY - порядковый номер меры из набора.

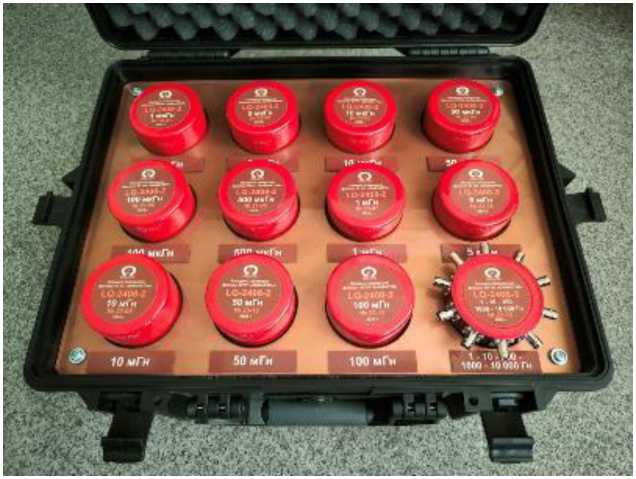

Общий вид набора LQ-2408 в укладочном ящике представлен на рисунке 1.
Рисунок 1 - Общий вид набора LQ-2408 в укладочном ящике
Общий вид мер LQ-2408-2 и LQ-2408-3 представлен на рисунке 2.
1

о
Здпй/1н-’4;иб«рснии
а - мера LQ-2408-2
б - мера LQ-2408-3

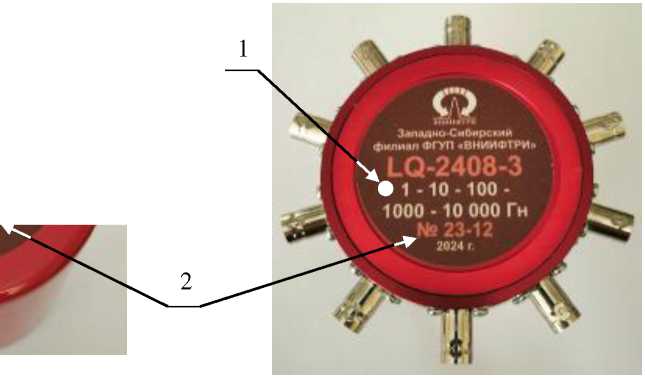

Рисунок 2 - Общий вид мер LQ-2408-2 и LQ-2408-3: 1 - место нанесения наклейки знака утверждения типа;
2 - место нанесения заводского номера

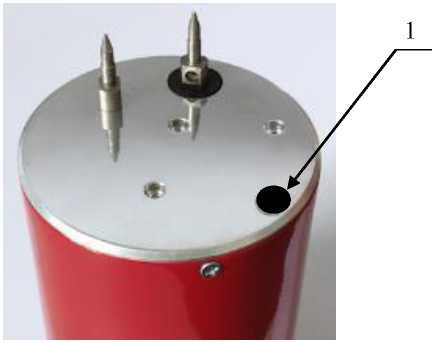

Схема пломбировки от несанкционированного доступа и расположение места нанесения знака поверки (мастичные пломбы с изображением знака поверки) представлены на рис. 3. Пломбировка меры LQ-2408-3 осуществляется со снятой подставкой (необходимо открутить винт удерживающий подставку).
Рисунок 3 - Схема пломбировки мер из набора LQ-2408 от несанкционированного доступа и расположение места нанесения знака поверки: 1 - место нанесения знака поверки (мера LQ-2408-3 пломбируется со снятой подставкой)
К наборам LQ-2408 данного типа относятся Набор эталонных мер индуктивности и добротности LQ-2408 зав. № 23.
Таблица 6 - Комплект поставки набора LQ-2408
|
Наименование |
Обозначение |
Количество |
|
Меры LQ-2408-2, в составе (номинальные значения индуктивности): |
- |
11 шт. |
|
• 1 мкГн |
LQ-2408-2 |
1 шт. |
|
• 5 мкГн |
LQ-2408-2 |
1 шт. |
|
• 10 мкГн |
LQ-2408-2 |
1 шт. |
|
• 50 мкГн |
LQ-2408-2 |
1 шт. |
|
• 100 мкГн |
LQ-2408-2 |
1 шт. |
|
• 500 мкГн |
LQ-2408-2 |
1 шт. |
|
• 1 мГн |
LQ-2408-2 |
1 шт. |
|
• 5 мГн |
LQ-2408-2 |
1 шт. |
|
• 10 мГн |
LQ-2408-2 |
1 шт. |
|
• 50 мГн |
LQ-2408-2 |
1 шт. |
|
• 100 мГн |
LQ-2408-2 |
1 шт. |
|
Мера LQ-2408-3 |
LQ-2408-3 |
1 шт. |
|
Укладочный ящик |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальные значения индуктивности и электрической добротности, при рабочих частотах |
см. таблицы 2 и 3 |
|
Пределы допускаемой основной относительной погрешности значений индуктивности 5l |
см. таблицу 4 |
|
Пределы допускаемой основной относительной погрешности значений электрической добротности 5q, %
|
± 1 ± 0,04 (1 + Q*) |
|
Температурные коэффициенты индуктивности (ТКИ) и электрической добротности (ТКД) |
указываются в паспорте на изделие |
|
Действительные значения индуктивности и электрической добротности |
указываются в паспорте на изделие |
|
*Q - номинальное значение электрической добротности | |
Таблица 2 - Номинальные значения индуктивности, при рабочих частотах
|
Модификация |
Номинальное значение индуктивности |
Рабочая частота, кГц | |||||||
|
0,100 |
0,120 |
1,0 |
10 |
30 |
100 |
300 |
1000 | ||
|
LQ-2408-3 |
10000 Гн |
L; Q |
L; Q |
- |
- |
- |
- |
- |
- |
|
1000 Гн |
L; Q |
L; Q |
- |
- |
- |
- |
- |
- | |
|
100 Гн |
L; Q |
L; Q |
L; Q |
- |
- |
- |
- |
- | |
|
10 Гн |
L; Q |
L; Q |
L; Q |
L; Q |
- |
- |
- |
- | |
|
1 Гн |
- |
- |
L; Q |
L; Q |
- |
- |
- |
- | |
|
LQ-2408-2 |
100 мГн |
- |
- |
L |
L; Q |
L; Q |
- |
- |
- |
|
LQ-2408-2 |
50 мГн |
- |
- |
L |
L; Q |
L; Q |
- |
- |
- |
|
LQ-2408-2 |
10 мГн |
- |
- |
L |
L; Q |
L; Q |
L; Q |
- |
- |
таблицы 2
|
Модификация |
Номинальное значение индуктивности |
Рабочая частота, кГц | |||||||
|
0,100 |
0,120 |
1,0 |
10 |
30 |
100 |
300 |
1000 | ||
|
LQ-2408-2 |
5 мГн |
- |
- |
L |
L; Q |
L; Q |
L; Q |
- |
- |
|
LQ-2408-2 |
1 мГн |
- |
- |
L |
L; Q |
L; Q |
L; Q |
L; Q |
- |
|
LQ-2408-2 |
500 мкГн |
- |
- |
L |
L |
L; Q |
L; Q |
L; Q |
- |
|
LQ-2408-2 |
100 мкГн |
- |
- |
L |
L |
L |
L; Q |
L; Q |
L; Q |
|
LQ-2408-2 |
50 мкГн |
- |
- |
- |
L |
L |
L |
L |
L |
|
LQ-2408-2 |
10 мкГн |
- |
- |
- |
L |
L |
L |
L |
L |
|
LQ-2408-2 |
5 мкГн |
- |
- |
- |
L |
L |
L |
L |
L |
|
LQ-2408-2 |
1 мкГн |
- |
- |
- |
L |
L |
L |
L |
L |
Примечание - Обозначением «L; Q» отмечены рабочие частоты, при которых проводится поверка/калибровка по индуктивности и по добротности, а обозначением «L» - только по индуктивности.
Таблица 3 - Номинальные значения
частотах
■9
|
Модификация |
Номинальное значение индуктивности |
Номинальные значения электрической добротности, при рабочих частотах, кГц | |||||||
|
0,100 |
0,120 |
1,0 |
10 |
30 |
100 |
300 |
1000 | ||
|
LQ-2408-3 |
10000 Гн |
31 |
38 |
- |
- |
- |
- |
- |
- |
|
1000 Гн |
10 |
12 |
- |
- |
- |
- |
- |
- | |
|
100 Гн |
3,1 |
3,8 |
31 |
- |
- |
- |
- |
- | |
|
10 Гн |
1 |
1,2 |
10 |
100 |
- |
- |
- |
- | |
|
1 Гн |
- |
- |
3,1 |
31 |
- |
- |
- |
- | |
|
LQ-2408-2 |
100 мГн |
- |
- |
- |
20 |
50 |
- |
- |
- |
|
LQ-2408-2 |
50 мГн |
- |
- |
- |
20 |
50 |
- |
- |
- |
|
LQ-2408-2 |
10 мГн |
- |
- |
- |
30 |
75 |
130 |
- |
- |
|
LQ-2408-2 |
5 мГн |
- |
- |
- |
30 |
75 |
150 |
- |
- |
|
LQ-2408-2 |
1 мГн |
- |
- |
- |
20 |
50 |
130 |
200 |
- |
|
LQ-2408-2 |
500 мкГн |
- |
- |
- |
- |
45 |
130 |
200 |
- |
|
LQ-2408-2 |
100 мкГн |
- |
- |
- |
- |
- |
50 |
130 |
180 |
Таблица 4 - Пределы допускаемой основной относительной погрешности значений
|
Модификация |
Номинальное значение индуктивности |
Пределы допускаемой основной относительной погрешности, ±5l, %, при рабочих частотах, кГц | |||||||
|
0,100 |
0,120 |
1,0 |
10 |
30 |
100 |
300 |
1000 | ||
|
LQ-2408-3 |
10000 Гн |
0,03 |
0,03 |
- |
- |
- |
- |
- |
- |
|
1000 Гн |
0,03 |
0,03 |
- |
- |
- |
- |
- |
- | |
|
100 Гн |
0,03 |
0,03 |
0,02 |
- |
- |
- |
- |
- | |
|
10 Гн |
0,03 |
0,03 |
0,02 |
0,1 |
- |
- |
- |
- | |
|
1 Гн |
- |
- |
0,02 |
0,1 |
- |
- |
- |
- | |
|
LQ-2408-2 |
100 мГн |
- |
- |
0,03 |
0,06 |
0,06 |
- |
- |
- |
|
LQ-2408-2 |
50 мГн |
- |
- |
0,03 |
0,06 |
0,06 |
- |
- |
- |
|
LQ-2408-2 |
10 мГн |
- |
- |
0,03 |
0,06 |
0,06 |
0,1 |
- |
- |
|
LQ-2408-2 |
5 мГн |
- |
- |
0,03 |
0,06 |
0,1 |
0,1 |
- |
- |
|
LQ-2408-2 |
1 мГн |
- |
- |
0,03 |
0,06 |
0,1 |
0,1 |
0,1 |
- |
|
LQ-2408-2 |
500 мкГн |
- |
- |
0,03 |
0,06 |
0,1 |
0,1 |
0,1 |
- |
таблицы 4
|
Модификация |
Номинальное значение индуктивности |
Пределы допускаемой основной относительной погрешности, ±5l, %, при рабочих частотах, кГц | |||||||
|
0,100 |
0,120 |
1,0 |
10 |
30 |
100 |
300 |
1000 | ||
|
LQ-2408-2 |
100 мкГн |
- |
- |
0,03 |
0,06 |
0,1 |
0,1 |
0,1 |
0,1 |
|
LQ-2408-2 |
50 мкГн |
- |
- |
- |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
|
LQ-2408-2 |
10 мкГн |
- |
- |
- |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
|
LQ-2408-2 |
5 мкГн |
- |
- |
- |
0,5 |
0,2 |
0,2 |
0,2 |
0,2 |
|
LQ-2408-2 |
1 мкГн |
- |
- |
- |
0,5 |
0,2 |
0,2 |
0,2 |
0,2 |
Таблица 5 - Технические
|
Наименование характеристики |
Значение |
|
Максимальная амплитуда переменного напряжения, подаваемого на контактные выводы, В, не более |
1 |
|
Габаритные размеры укладочного ящика, мм, не более | |
|
- высота |
300 |
|
- ширина |
500 |
|
- длина |
600 |
|
Масса в укладочном ящике, кг, не более |
30 |
|
Габаритные размеры меры LQ-2408-2, мм, не более | |
|
- высота |
145 |
|
- диаметр |
85 |
|
Габаритные размеры меры LQ-2408-3, мм, не более | |
|
- высота |
110 |
|
- диаметр |
120 |
|
Масса одной меры, кг, не более |
1 |
|
Нормальные условия применения: | |
|
- температура окружающего воздуха, °С |
от +19 до +21 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, при +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Предельные условия транспортирования: | |
|
- температура окружающего воздуха, °С |
от -25 до +50 |
|
- относительная влажность воздуха, при +25 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Срок службы набора LQ-2408, лет |
10 |
|
Наработка на отказ набора LQ-2408, ч |
5000 |
