Принцип действия ПЛК основан на периодическом обмене данными и командами между подключенными к ПЛК счетчиками, другими устройствами автоматизации вышестоящими устройствами и системами верхнего уровня управления, включая команды синхронизации времени, а также в накоплении и хранении принятых данных.

ПЛК является промышленным контроллером, выполненным в пластиковом корпусе серого цвета, предназначенном для крепления на DIN-рейку, внутри которого расположены следующие функциональные узлы: центральный процессор, оперативная память, внутренние энергонезависимые часы, модуль хранения информации, узел интерфейсов связи, блок питания.

ПЛК ведет архив данных полученных измеренных значений от счетчиков электрической энергии, модулей ввода дискретных и аналоговых сигналов, датчиков преобразования (давления, температуры, влажности, освещения и т.д.), передает команды управления на исполнительные устройства, транслирует полученные данные в вышестоящие уровни автоматизированных систем управления технологическими процессами (далее - АСУ ТП) и автоматизированных систем управления.

Основные функции ПЛК:

• -   сбор и обработка данных с внешних устройств ввода аналоговых и дискретных сигналов;

• -   обмен данными с другими интеллектуальными устройствами, в том числе ПЛК, устройствами расширения входов-выходов, счетчиками электроэнергии, станциями управления и т.п.;

• -   накопление и хранение данных в энергонезависимой памяти;

• -   управление технологическим объектом посредством подачи сигналов или команд управления на исполнительные механизмы;

• -   поддержка режима защищенного канала (VPN);

• -   синхронизация внутренних часов ПЛК по протоколу NTP от NTP серверов или от внутреннего модуля GPS/ГЛОНАСС (опционально);

• -   синхронизации времени внешних интеллектуальных устройств, включая ПЛК, устройства расширения входов-выходов, счетчики электроэнергии, станции управления и т.п.;

• -   трансляции полученных данных в вышестоящие уровни автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем телеметрии.

Для сбора и передачи данных ПЛК имеет следующие интерфейсы связи: 1-Wire, Ethernet, USB, Wi-Fi, Bluetooth, RS-485, RS-232, CAN, KNX, eBus (опционально), GSM-связь (2G/3G/4G(LTE) (опционально), Z-Wave (опционально), Zigbee (опционально), LoRA (опционально).

ПЛК поддерживает следующие протоколы и стандарты передачи данных: KNX, 1-Wire, DLMS/COSEM, Modbus RTU/ TCP Master, ГОСТ МЭК 61107-2011, СПОДЭС, Энергомера, Меркурий, MQTT, CAN, МЭК 104, SNMP, Siemens S7, OPC UA, SmartWeb (Гидролого), Zabbix.

ПЛК имеют возможность функционального расширения, посредством подключения дополнительных внешних модулей ввода-вывода сторонних производителей с помощью стандартов Ethernet и RS-485, внешних стекируемых модулей ввода-вывода и внутренних модулей.

Внутренние модули — это небольшие платы, устанавливаемые внутрь корпуса ПЛК и расширяющие его функциональность:

• -   модуль дополнительных интерфейсов RS-485, 1-Wire,

• -   модуль дискретных входов/выходов;

• -   модуль интерфейса RS-232;

• -   модуль модема 2G/3G/4G;

• -   модуль Z-Wave;

• -   модуль Zigbee;

• -   модуль LoRa;

• -   модуль GPS/ГЛОНАСС;

• -   модуль питания POE;

• -   модуль резервного питания;

• -   модуль интерфейса KNX;

• -   модуль интерфейса OpenTherm;

• -   модуль интерфейса eBus.

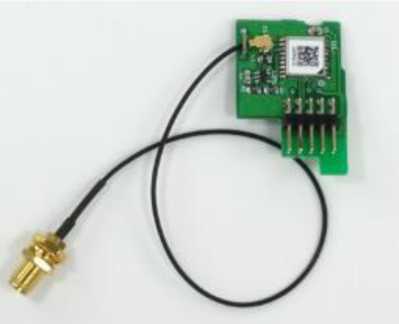

Рисунок 1 - Внутренний модуль GPS/ГЛОНАСС

Внутренние модули ПЛК устанавливаются в специальные слоты (MODEM, BAT, PoE, MOD1, MOD2, MOD3, MOD4) на материнской плате ПЛК.

Внешние стыкуемые модули - это модули ввода-вывода, добавляющие от 8 до 16 цифровых или аналоговых портов, посредством внутренней шины - I2C.

Структура условного обозначения ПЛК:

ТМС-06  - SIM -BAT (-Х) - PoEX - MODI - MOD2 - MOD3 - MOD4

1         2           3         4         5         6         7

где:

• 1 - SIM- модуль 2G/3G/4G (LTE) (две SIM карты);

• 2 - BAT-T - модуль резервного питания на ионисторах;

- BAT - аккумуляторный модуль резервного питания;

• 3 - PoEAct - модуль активный (Act) (стандарт питания по сети Ethernet PoE 802.3af, 802.3at);

-PoEPass - модуль пассивный (Pass) (стандарт питания по сети Ethernet PoE 802.3af, 802.3at);

4-7 - Тип внутреннего модуля (внутренние модули, устанавливаемые в слоты MOD1, MOD2, MOD3, MOD4):

• -   IM-DI3 - модуль дискретных входов типа «сухой контакт» или «открытый коллектор», 3 канала;

• -   IM-DO/SPDT - модуль дискретного выхода (SPDT, переключающий контакт НО/НЗ), 1 канал;

• -   IM-DO/NO - модуль дискретного выхода (релейный NO-контакт), 1 канал;

• -   IM-DO/SPST- модуль дискретного выхода («сухой контакт», оптореле, SPST NO), 1 канал;

• -   IM-GPS - модуль синхронизации GPS/Глонасс;

• -   IM-RS-232- модуль интерфейса RS-232;

• -   IM-RS-485 - модуль интерфейса RS-485;

• -   IM-1-Wire - модуль интерфейса 1-Wire;

• -   IM-KNX - модуль интерфейса KNX;

• -   IM-OpenTherm - модуль интерфейса OpenTherm;

• -   IM-eBus - модуль интерфейса eBus;

• -   IM-CAN- модуль интерфейса CAN;

• -   IM-Z-Wave - модуль интерфейса Z-Wave;

• -   IM-LoRa - модуль интерфейса LoRa;

• -   IM-Zigbee - модуль интерфейса Zigbee;

П р и м е ч а н и е - при отсутствии обозначения в структурной схеме - модуль не установлен.

Заводской номер наносятся на маркировочную наклейку типографским методом в виде буквенно-цифрового или буквенного кода.

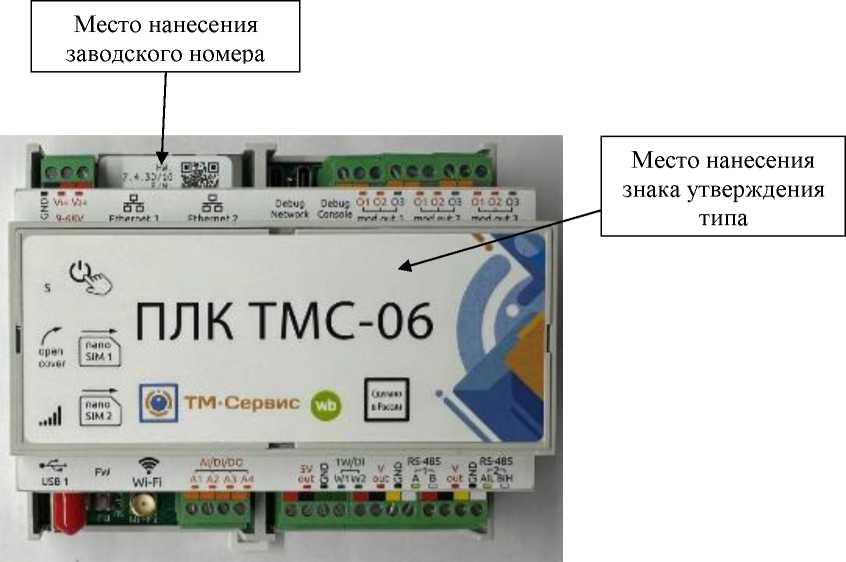

Общий вид ПЛК с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на ПЛК не предусмотрено. Пломбирование мест настройки (регулировки) ПЛК не предусмотрено.

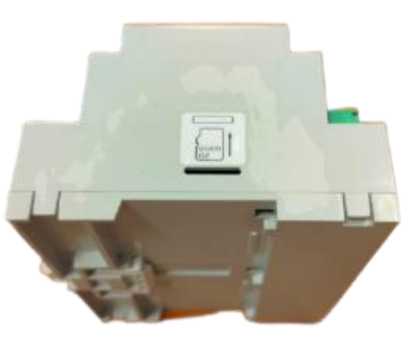

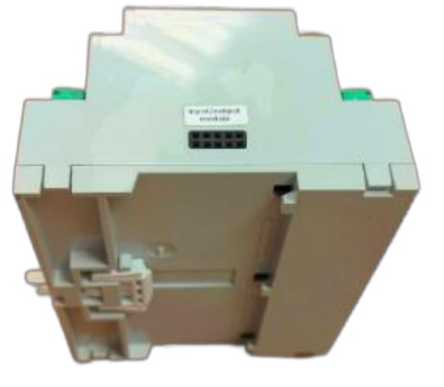

Рисунок 2 - Общий вид ПЛК в пластиковом корпусе с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Таблица 5 -

Таблица 2 - Метрологические характеристики

±1,0

_________________Наименование характеристики_________________ Пределы допускаемой основной абсолютной погрешности хода часов при отсутствии внешней синхронизации, с/сут
