Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУ ТП) энергоблока ст.№2 Норильской ТЭЦ-2 и является измерительно-управляющей частью этой АСУТП.

Комплекс обеспечивает измерение рабочих параметров оборудования в процессе его эксплуатации, визуализацию измеренных параметров и реализацию алгоритмов управления оборудованием, на основе измерительной информации от первичных измерительных преобразователей, работающих в составе оборудования энергоблока ст.№ Норильской ТЭЦ-2:

Комплекс представляет собой совокупность технических средств, в том числе:

1) оборудование нижнего уровня, состоящее из:

• - модулей аналогового ввода Simatic S7-300

№ 15772-11) в составе устройств распределенного (регистрационный № 66213-16), осуществляющих преобразование сигналов от первичных измерительных преобразователей в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet» по цифровой шине полевого уровня Profibus DP.

• - линий связи, соединяющих измерительные модули с датчиками;

  (по одному оборудования при ведении

• -  трех дублированных процессоров в SIMATIC S7-414-5H для обеспечения работы котельного, турбинного и общеблочного энергоблока), обеспечивающих выполнение алгоритмов управления технологического процесса энергоблока на основе принятой измерительной информации измерительных модулей комплекса;

• - специализированного программного обеспечения STEP 7, предназначенного для программирования контроллеров комплекса с целью обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок и обеспечения диагностики работы АСУТП;

Оборудование верхнего уровня, в качестве которого используется инженерный программный комплекс SIMATIC «PCS7» фирмы Siemens, состоящего из:

• -    дублированного основного сервера (OS Server) системы автоматизации АСУТП, предназначенных для хранения программного проекта и полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;

• -          сервера долговременного хранения архива;

• -         рабочих и инженерной станций комплекса, реализованных на базе персональных компьютеров, которые получают измерительную информацию от серверов системы по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений в процессе работы оборудования энергоблока; инженерная станция содержит приложения, представляющие собой комплекс программных средств для конфигурирования и диагностики всех устройств автоматизации;

• -         стандартного программного обеспечения - операционной системы Windows 10 Professional и специализированного инженерного программного обеспечения, входящего в состав ПТК «SIMATIC PCS7 и SCADA-системы - «SIMATIC WinCC», предназначенного для конфигурации серверов, также визуализации процессов работы энергоблока и обеспечения контроля над всем технологическим процессом и передачи измерительной информации на инженерную и рабочие станции комплекса.

Все электронное оборудование комплекса размещается в специализированных рабочей станции комплекса

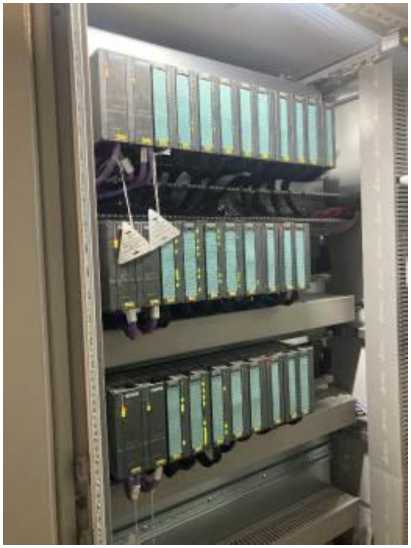

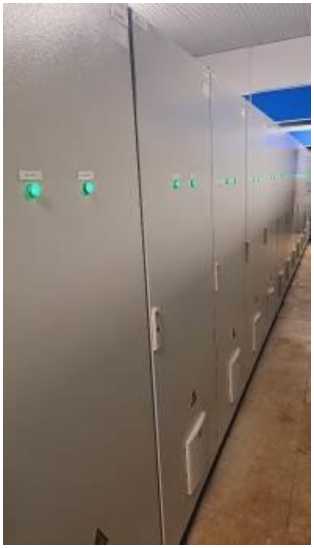

Рисунок 1 - Внешний вид шкафов

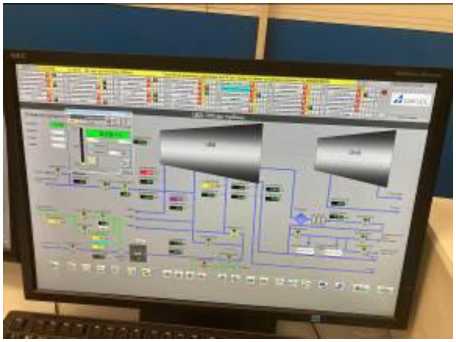

Рисунок 2 - Рабочая станция комплекса

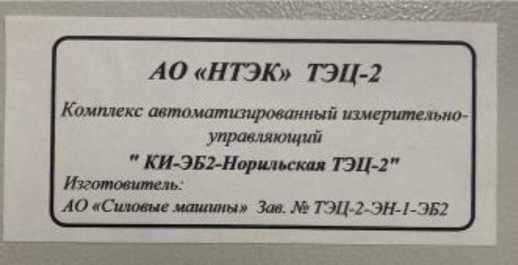

Рисунок 3 - Информационная табличка с заводским номером комплекса

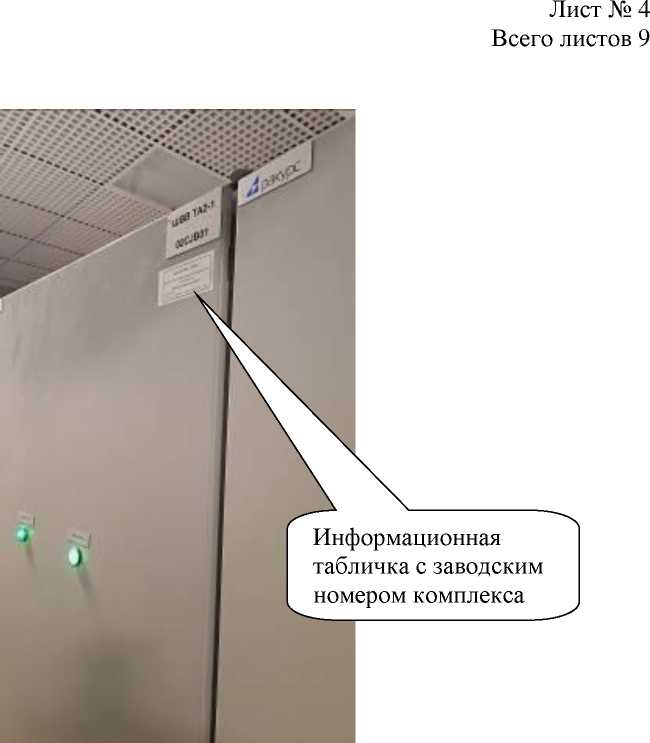

Рисунок 4 - Место нанесения информационной таблички с заводским номером комплекса

Комплексу присвоен заводской № ТЭЦ-2-ЭН-1-ЭБ2. Заводской номер комплекса, в формате буквенно-числового кода, типографским способом указывается в формуляре и на информационной табличке, прикрепленной к лицевой панели шкафа измерительного комплекса, в соответствии с рисунками 3 и 4.

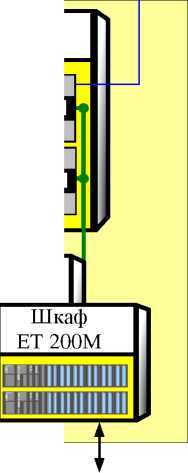

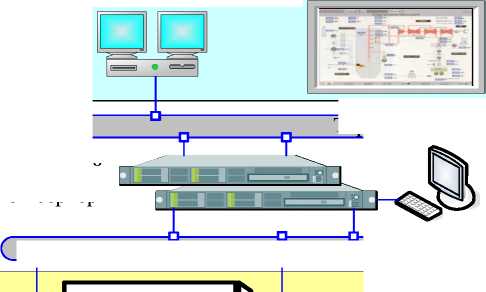

Структурная схема комплекса измерительного КИ ЭБ2-Норильская ТЭЦ-2 приведена на рисунке 5.

Резервированный

основной сервер

АРМ оперативного

персонала

Консоль

администратора

Шкаф CPU

Инженерная станция

Шкаф

ЕТ 200М

I SIEMENS

SIEMENS

обновление данных измерений архивирование и вывод на печать процесса энергоблока:

• -  давлений газа, воздуха, жидкостей, кПа, МПа;

• -   температуры газа, воздуха, пара, воды, конденсата, масла, металла, °С;

• -  уровня воды технических растворов, масла, мм;

• -  расхода газа, воздуха, пара, воды, конденсата, топлива, м³/ч, нм³/ч, т/ч;

• -  вибраций, линейных перемещений, относительных тепловых расширений, скорости вращения мм/с, мкм, мм, об/мин;

• -  концентраций О2, СО, Na, SO2, \О\, в отходящих газах, паре и жидких средах котла энергоблока, %, % НКПР, ppm, мкг/дм³;

• -  электропроводимость жидких сред и пара котельного оборудования и оборудования водоподготовки, мкСм/см;

• -  водородный показатель жидких сред котельного оборудования и оборудования водоподготовки, pH;

• -  электрическая мощность, МВт.

  конденсата, масла, различных технических

Таблица 4

Таблица 2 - Основные

Таблица 3 - Основные технические характеристики
