Номер по Госреестру СИ: 94695-25
94695-25 Термометры цифровые
(CEM DT)
Назначение средства измерений:
Термометры цифровые CEM DT (далее по тексту - термометры) предназначены для измерений температуры различных сред, неагрессивных к материалу оболочки зонда термометра.

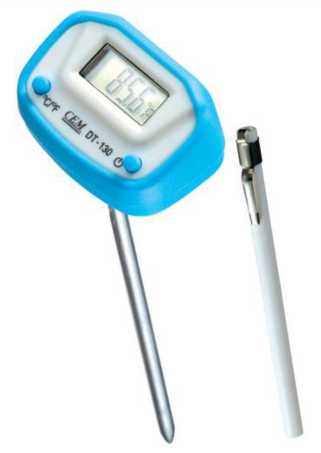

Внешний вид.
Термометры цифровые
Рисунок № 1

Внешний вид.
Термометры цифровые
Рисунок № 2

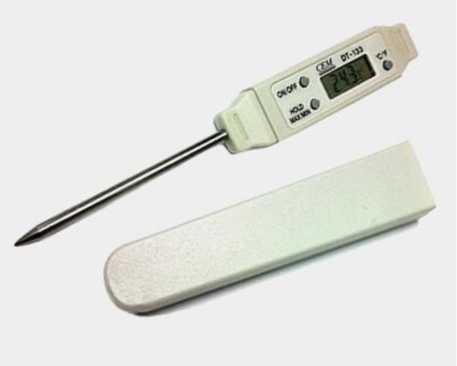

Внешний вид.
Термометры цифровые
Рисунок № 3

Внешний вид.
Термометры цифровые
Рисунок № 4

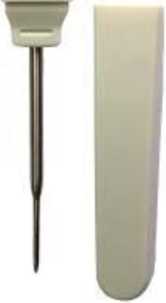

Внешний вид.
Термометры цифровые
Рисунок № 5

Внешний вид.
Термометры цифровые
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) термометров состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термометра на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР.
Правообладатель«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park, Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn
Изготовитель
«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНРАдрес: 19th Building, 5th Region, Baiwangxin Industry Park, Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНРАдрес: 19th Building, 5th Region, Baiwangxin Industry Park, Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn
Принцип действия термометров основан на преобразовании сигналов электрического сопротивления, поступающих в электронный блок от первичных преобразователей температуры термисторного типа, в значение измеряемой температуры, индицируемой на встроенном жидкокристаллическом дисплее (ЖКД).
Термометры состоят из первичного преобразователя температуры погружного (проникающего) типа (зонда) в оболочке из нержавеющей стали, присоединенного к вторичному измерительному прибору (ИП) со встроенной микросхемой, осуществляющей аналого-цифровое преобразование сигналов измеряемой величины. Помимо ЖКД на корпусе ИП расположены кнопки включения/выключения питания, выбора минимального/максимального значения измеренных температур, фиксации показаний и переключения единицы измерения (в зависимости от исполнения термометра).
Термометры цифровые CEM DT имеют модификации DT-130, DT-131, DT-133, DT-133A, DT-133B, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

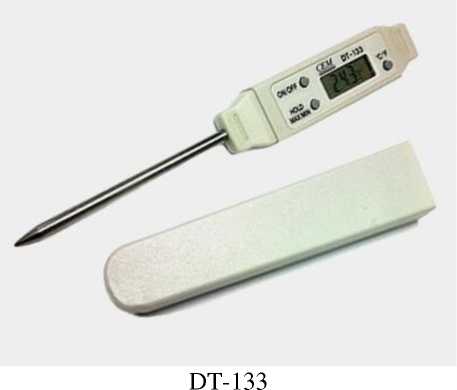

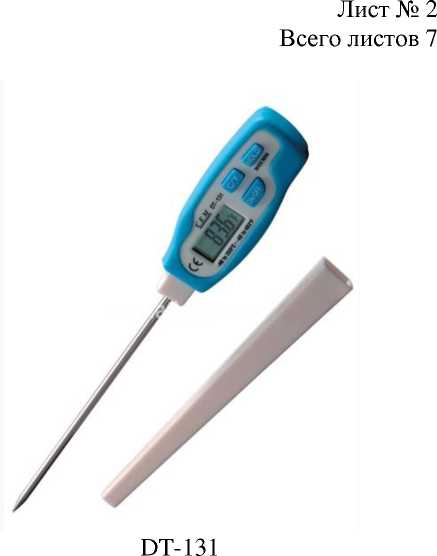

Фотографии общего вида термометров приведены на рисунках 1 и 2.
Цветовая гамма термометров может быть изменена по решению Изготовителя в одностороннем порядке.

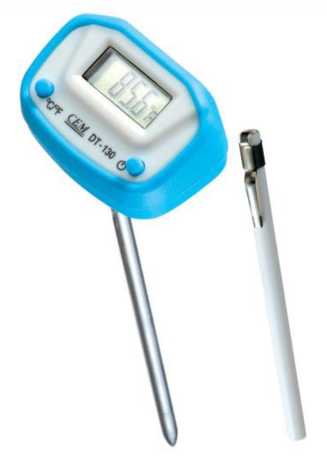

DT-130


Рисунок 1 - Общий вид термометров цифровых CEM DT

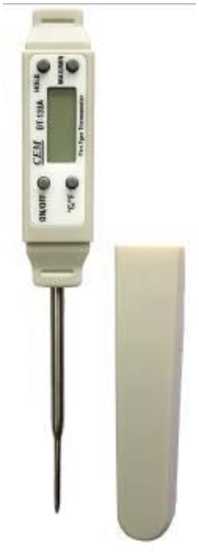

DT-133A

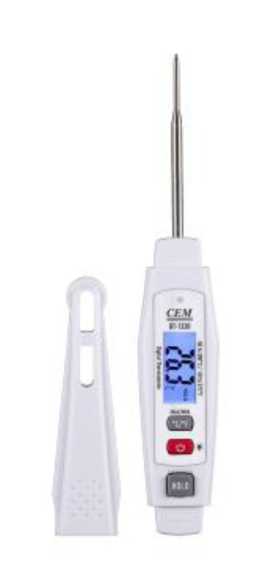

DT-133B
Рисунок 2 - Общий вид термометров цифровых CEM DT
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на корпус термометров при помощи наклейки.
Конструкция корпуса термометров не позволяет нанести знак поверки на средство измерений.
Пломбирование термометров не предусмотрено.
Фотографии общего вида термометров с указанием места нанесения заводского номера приведены на рисунке 3.

Рисунок 3 - Общий вид термометров с указанием мест нанесения заводского номера
Метрологические и основные технические характеристики термометров цифровых CEM DT приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений температуры, °C: - DT-130, DT-133, DT-133A |
от -40 до +200 |
- DT-131 |
от -40 до +240 |
- DT-133B |
от -50 до +200 |
Пределы допускаемой абсолютной погрешности измерений температуры для DT-130, DT-131, DT-133, °C: - в диапазоне от -40 до +100 °С включ. |
±2,0 |
Пределы допускаемой абсолютной погрешности измерений температуры для DT-133A, °C: - в диапазоне от -40 до -10 °С включ. |
±2,0 |
- в диапазоне св. -10 до +100 °С включ. |
±1,0 |
Пределы допускаемой относительной погрешности измерений температуры, %:
|
±2,0 |
Пределы допускаемой абсолютной погрешности измерений температуры для DT-133B, °C: - в диапазоне от -50 до +150 °С включ. |
±2,0 |
- в диапазоне св. +150 до +200 °С включ. |
±3,0 |
Диапазон показаний температуры, °C: - DT-133A |
от -40 до +200 |
- DT-130, DT-131, DT-133 |
от -40 до +240 |
- DT-133B |
от -50 до +300 |
Разрешающая способность ж/к дисплея термометра °C: - в диапазоне от +200 до +240 (+300) °C (для DT-133B) |
1 |
- в остальном диапазоне |
0,1 |
Напряжение питания, В: - DT-130, DT-131, DT-133, DT-133A |
1,5 (1 батарея LR44) |
- DT-133B |
3,0 (1 батарея CR2032) |
Габаритные размеры датчика температуры (диаметрхдлина), мм, не более: - DT-130 |
04x117 |
- DT-131 |
04x118 |
- DT-133 |
04x67 |
- DT-133A |
0(от 2 до 4)x67 |
- DT-133B |
0(от 2 до 4) 67 |
Габаритные размеры электронного блока (длина^ширина^глубина), мм, не более: - DT-130 |
40x28x27 |
- DT-131 |
86x32x17 |
- DT-133 |
80x20x16 |
- DT-133A |
80x20x16 |
- DT-133B |
108x30x24 |
Наименование характеристики |
Значение |
Масса, г, не более: - DT-130 |
25 |
- DT-131 |
45 |
- DT-133 |
30 |
- DT-133A |
30 |
- DT-133B |
55 |
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -10 до +50 |
- относительная влажность, %, не более |
95 |
Средняя наработка на отказ, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
5 |
