Наименование

Обозначение

Количество

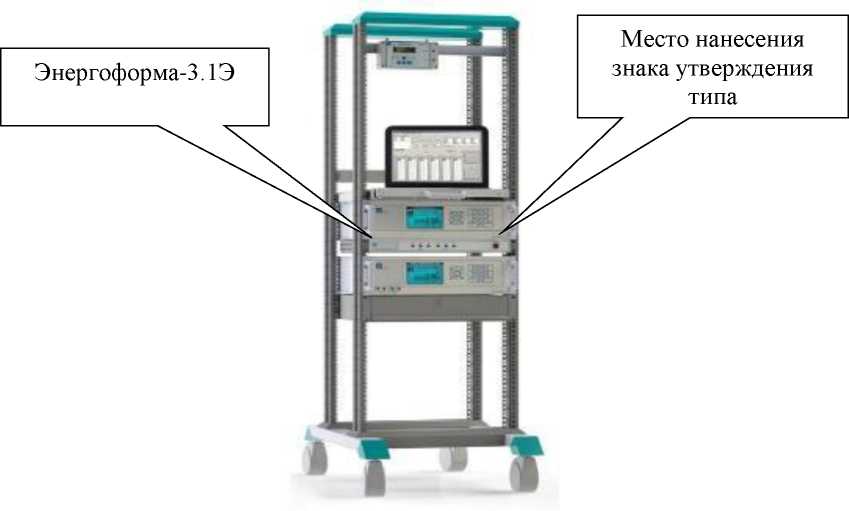

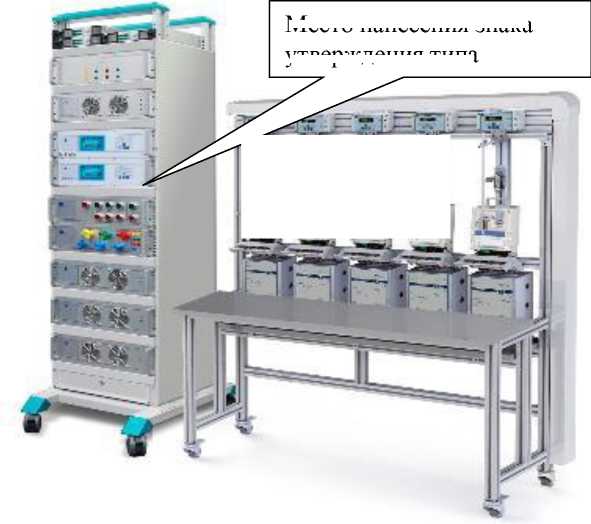

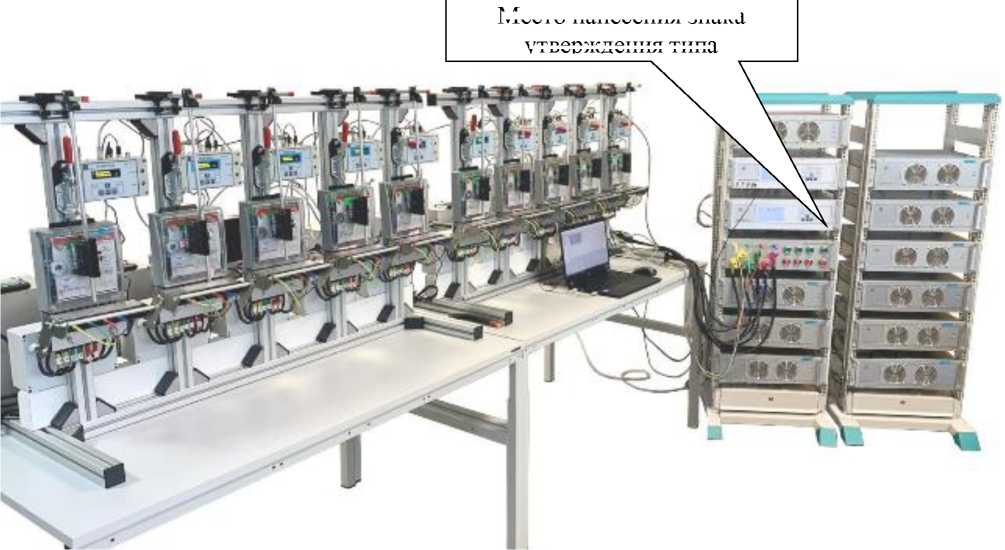

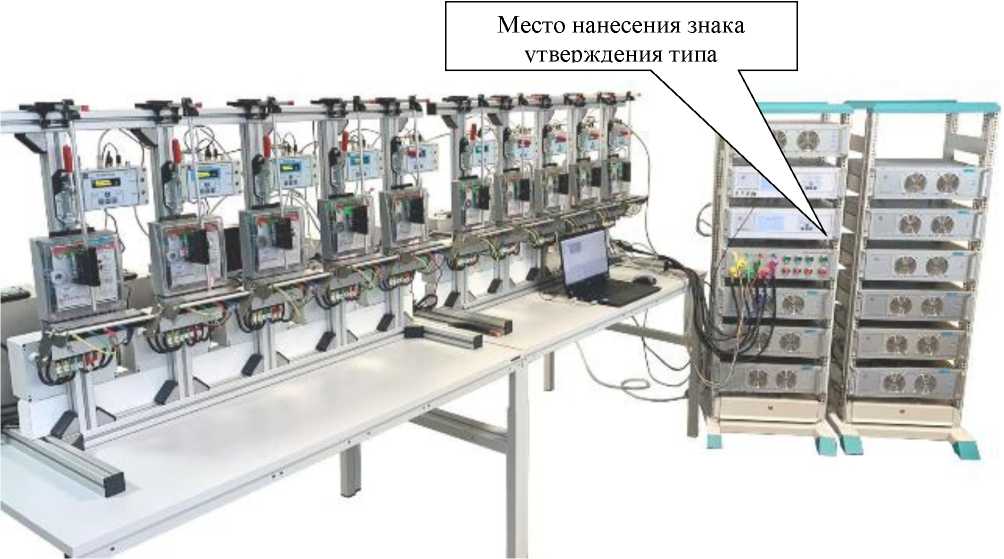

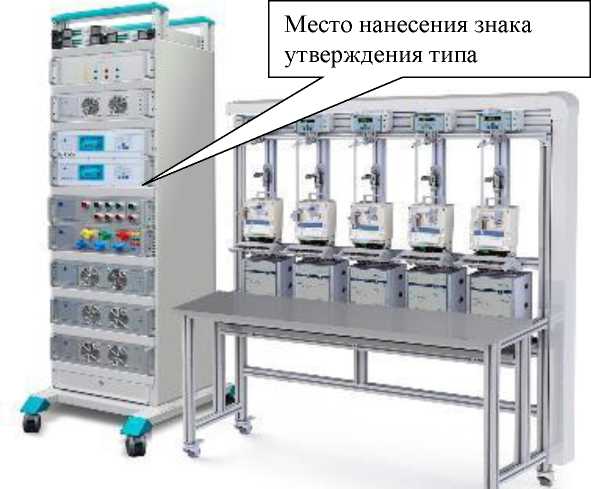

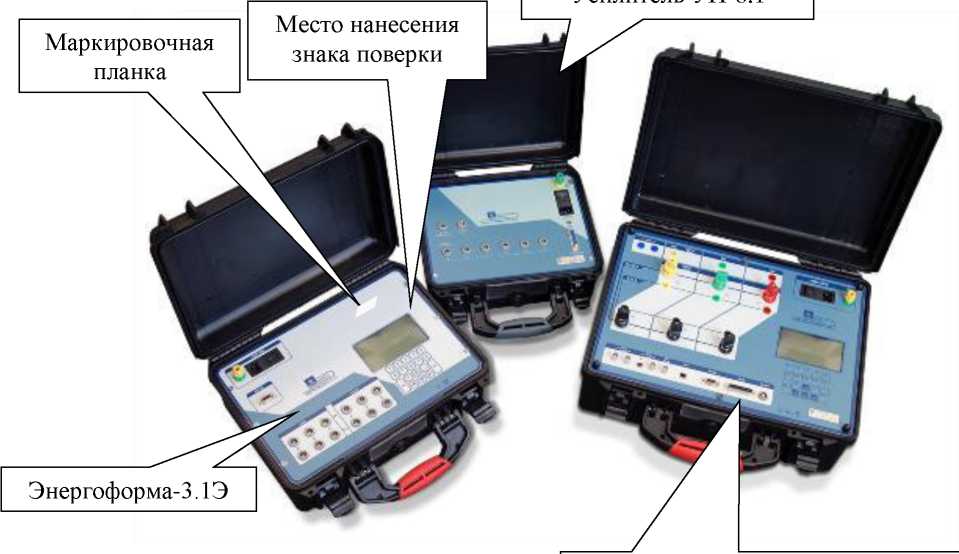

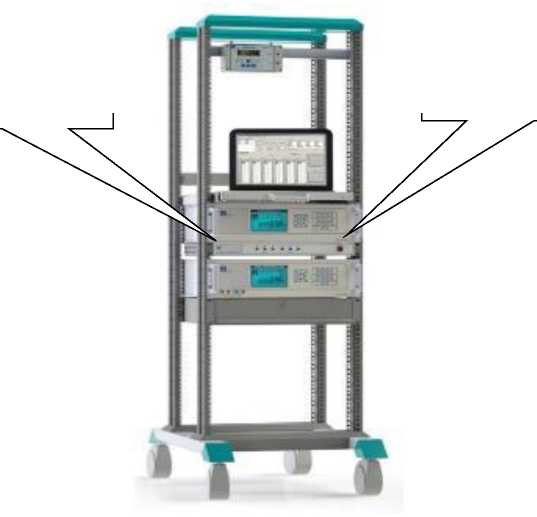

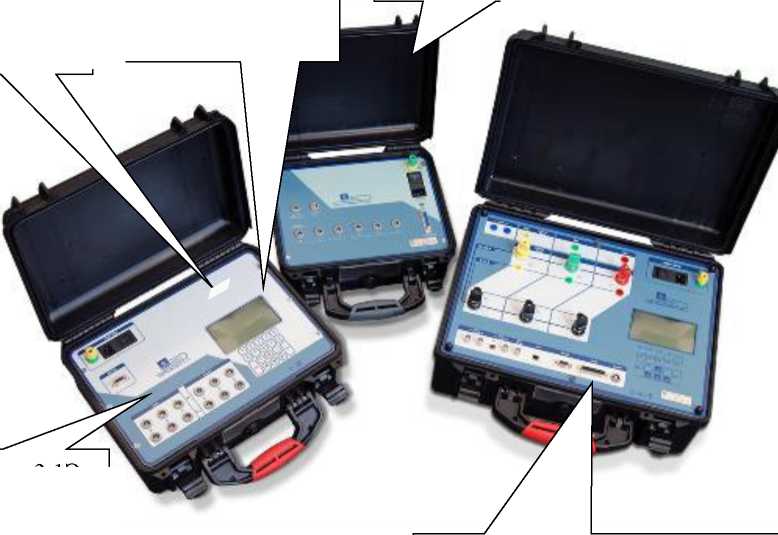

Установка поверочная универсальная

УППУ-МЭ21 *

1 шт.

Руководство по эксплуатации

НФЦР. 411722.007РЭ

1 экз.

Формуляр

НФЦР. 411722.007ФО

1 экз.

Наименование

Обозначение

Количество

Программное обеспечение «Энергоформа УППУ», «Энергоформа», «Калибровка генератора» на USB-drive

1 шт.

Кабели питания

1 комплект*

Кабели измерительные

1 комплект*

Кабель интерфейса RS232

1 комплект*

Упаковка

1 комплект*

Комплект дополнительных принадлежностей

1 комплект**

Примечания.

* поставляется в соответствии с модификацией установки ** поставляется в соответствии с договором поставки

Наименование характеристики

Значение

Поддиапазоны измерений переменного (постоянного) тока для установок с приборами:

Энергомонитор-3.1КМ, Энергомонитор-61850, (1н)

0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А

Поддиапазоны измерений напряжения переменного (постоянного) тока для установок с приборами: Энергомонитор-3.1КМ или Энергомонитор-61850, (Uh)

1, 2, 5, 10, 30, 60, 120, 240, 480; 800 В

Поддиапазоны измерений напряжения переменного (постоянного) тока с прибором Энергомонитор-3.1КМ-Э Х-ХХ-ХЕ-3-6-50:

- напряжение сигналов напряжения, (иином);

10 МВ; 100 МВ; 1 В; 2 В, 5 В, 10 В, 30 В, 60 В,

120 В, 240 В, 480 В;800 В

- напряжение сигналов тока, итном

10 МВ; 100 МВ; 1 В; 10 В

Наименование характеристики

Значение

Диапазон задания среднеквадратического значения основной гармонической   составляющей   фазного   (междуфазного)

напряжения (Ui), В:

в режиме «ЭлТА» (без усилителя УН-3.1)

в режиме «Традиционный» (с усилителем УН-3.1)

от 0,001 (0,0017) до 12

(20,8)

от 12 (20,8) до 576 (1000)

Дискретность задания величины среднеквадратического значения основной гармонической составляющей напряжения, В в режиме «ЭлТА» (без усилителя УН-3.1)

в режиме «Традиционный» (с усилителем УН-3.1)

0,00001

0,001

Пределы допускаемой основной относительной погрешности задания    среднеквадратического    значения    основной

гармонической составляющей напряжения, %

±1

Диапазон задания среднеквадратического значения основной гармонической составляющей силы переменного тока (I1), А

от 0,005 до 120

Дискретность задания величины среднеквадратического значения основной гармонической составляющей силы переменного тока, А

0,0001

Пределы допускаемой основной относительной погрешности задания    среднеквадратического    значения    основной

гармонической составляющей силы переменного тока, %

±1

Диапазон задания частоты основной (первой) гармонической составляющей выходных сигналов (f1), Гц

от 40 до 75 и от 350 до

450

Дискретность задания частоты основной (первой) гармонической составляющей выходных сигналов (f1), Гц

0,01

Пределы допускаемой основной абсолютной погрешности задания частоты основной (первой) гармонической составляющей выходных сигналов (f1), Гц

±0,01

Диапазон задания углов фазового сдвига между основными гармоническими составляющими: выходных напряжений, напряжения и тока (сигнала тока) одной фазы

от -179,99° до +180°

Дискретность задания углов фазового сдвига между основными гармоническими составляющими: выходных напряжений, напряжения и тока (сигнала тока) одной фазы

0,01°

Пределы допускаемой абсолютной погрешности задания углов фазового   сдвига   между   основными   гармоническими

составляющими: выходных напряжений, напряжения и тока (сигнала тока) одной фазы

±1°

Диапазон задания среднеквадратического значения основной гармонической составляющей силы тока первичной обмотки разъемного или шинного трансформатора тока, образованной ампер-витками катушки токовой КТ, А

от 0,05- L^Ibx до L^Ibx где: 1вх - входной ток КТ (не более 10 А);

L - количество витков катушки токовой КТ (20, 100, 300)

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности задания среднеквадратического значения основной гармонической составляющей силы тока первичной обмотки разъемного или шинного трансформатора тока, образованной ампер-витками катушки токовой КТ, %

±0,1

Пределы допускаемых дополнительных погрешностей задания параметров переменного тока, вызванных изменением температуры окружающей среды от 23 °С до 10 °С и от 23 °С до 35 °С, в долях от пределов допускаемой основной погрешности воспроизведения величин¹⁾

1,0

Пределы допускаемой относительной погрешности задания среднеквадратического значения основной гармонической составляющей напряжения для установок, оборудованных поверочными местами с ТНИ, на каждом из поверочных мест относительно напряжения, измеренного эталонным СИ на первом поверочном месте, %

±0,1

Пределы допускаемой абсолютной погрешности задания сдвига фазы основной гармонической составляющей напряжения для установок, оборудованных поверочными местами с ТНИ, на каждом из поверочных мест относительно фазы напряжения на первом поверочном месте, мин

±2,0

¹⁾ Для установок переносного исполнения.

Наименование характеристики

Значение

Диапазон воспроизведения длительности провала или перенапряжения (t), с

от 0,01 до 600

Дискретность задания длительности провала или перенапряжения, с

0,001

Пределы допускаемой основной абсолютной погрешности воспроизведения длительности провала или перенапряжения, с

±0,002

Диапазон воспроизведения глубины провала, %

от 10 до 100

Дискретность задания величины глубины провала, %

0,01

Пределы допускаемой основной абсолютной погрешности воспроизведения глубины провала, %

±0,06

Диапазон воспроизведения коэффициента перенапряжения

от 1,1 до 2,0

Дискретность задания величины коэффициента перенапряжения

0,0001

Пределы допускаемой основной абсолютной погрешности воспроизведения коэффициента перенапряжения

±0,0006

Диапазон воспроизведения максимального значения напряжения при перенапряжении, В

от 1,1-Udin до 2^Udin , где Udin не более 230 В ¹⁾

Наименование характеристики

Значение

Дискретность задания величины максимального значения напряжения при перенапряжении, В:

без усилителя УН-3.1

с усилителем УН-3.1

0,00001

0,001

Пределы допускаемой основной относительной погрешности воспроизведения максимального значения напряжения при перенапряжении, %

±0,06

Диапазон воспроизведения кратковременной дозы фликера при 49 Гц < fi < 51 Гц; U от 180 до 253 В; при колебаниях напряжения, имеющих форму меандра, AU/U от 0,4 % до 10 %

от 0,2 до 10

Пределы    допускаемой    относительной    погрешности

воспроизведения кратковременной и длительной дозы фликера, %

±1,5

Пределы   допускаемых   дополнительных   погрешностей

воспроизведения   установками    параметров    напряжения

переменного тока с основной частотой от 40 до 70 Гц, вызванных изменением температуры окружающей среды от 23 °С до 10 °С и от 23 °С до 35 °С, в долях от пределов допускаемой основной погрешности воспроизведения величин²⁾

1,0

• ¹⁾ Udin по ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008)

• ²⁾ Для установок переносного исполнения.

Наименование

параметра выходных сигналов

Диапазон задания

Дискретность задания

Примечание

Коэффициенты гармоник напряжения порядка n (Кэи(п)), %

от 0 до 100

0,01

для n от 2 до 19

от 0 до 50

для n от 20 до 50

Коэффициенты гармоник тока (сигнала тока) порядка n (Кэ1(п)), %

от 0 до 100

0,01

для n от 2 до 19

от 0 до 50

для n от 20 до 50

Коэффициенты интергармонической составляющей напряжения c частотой m-f1, %

от 0 до 15

0,01

для m от 0,5 до 50,5 с дискретностью 1,0

Коэффициенты интергармонической составляющей тока (сигнала тока) c частотой m-f1., %

от 0 до 15

0,01

Угол фазового сдвига между гармонической составляющей порядка n и основной гармонической составляющей напряжения

от -179,99° до +180°

0,01

для n от 2 до 50; U от 0,2^ин до 1,2-Uh

Угол фазового сдвига между интергармонической составляющей с частотой m^f1 и основной составляющей напряжения

от -179,99° до +180°

0,01°

для m от 0,5 до 50,5 с дискретностью 1,0;

U от 0,2^ин до 1,2-Uh

Угол фазового сдвига между гармонической составляющей порядка n и основной составляющей тока (сигнала тока)

от -179,99°

до +180 °

0,01°

для n от 20 до 50; I от 0,1- 1н до

Imax

Наименование параметра выходных сигналов

Диапазон задания

Дискретность задания

Примечание

Угол фазового сдвига между интергармонической составляющей с частотой m^fi и основной составляющей тока (сигнала тока)

от -179,99°

до +180°

0,01°

для m от 0,5 до 50,5 с дискретностью 1,0;

I от 0,1- 1н до Imax

Сила постоянного тока блока УНТП, А

от 0 до

Idc max

0,001

Напряжение постоянного тока блока УНТП, В

от 0 до

^Udc max

0,01

Uн (иином, UIном для установок с прибором «Энергомонитор-3.1КМ-Э»), Udc max , Imax, Idc max - в соответствии с модификацией

Наименование параметра выходных сигналов

Диапазон генерации

Допускаемое значение

Примечание

Коэффициент нелинейных искажений при генерации синусоидального сигнала напряжения, %, не более

от 0,05^ин до 1,2-ин

1

при линейной резистивной нагрузке

Коэффициент нелинейных искажений при генерации синусоидального сигнала тока, %, не более

от 0,01^1н

до1,2-1н

1

при линейной резистивной нагрузке

Нестабильность установленного среднеквадратического значения напряжения в течение 5 минут, %, не более

от 0,05^ин до 1,2-ин

±0,03

±0,01¹⁾

при постоянной нагрузке

Нестабильность установленного среднеквадратического значения силы тока в течение 5 минут, %, не более

от 0,01^1н

до1,2-1н

±0,03

±0,01¹⁾

при постоянной нагрузке

Нестабильность установленного значения активной (реактивной) мощности в течение 5 минут, %, не более

от 0,05 •Рн

до 1,2-Рн

±0,05

±0,03¹⁾

при постоянной нагрузке

1н , Uh (иином, и1ном для установок с прибором «Энергомонитор-3.1КМ-Э» - в соответствии с модификацией;

¹⁾ для установок с ИИС Энергоформа-3.1Э без усилителя УН-3.1

Влияющая величина

Значение (область значений) ¹⁾

нормальное

рабочее

Напряжение фазное (междуфазное) питающей сети однофазной или трехфазной четырехпроводной, В

230±23 (400±40)

• ¹⁾ для измерений соответствуют значениям, установленным для СИ, входящих в состав установок.

• ²⁾  для воспроизведения величин установками стационарных модификаций УППУ-МЭ21 С

• ³⁾  для воспроизведения величин установками переносных модификаций УППУ-МЭ21 П

Наименование характеристики

Значение

Питание установки осуществляется

от однофазной сети

230 В или трехфазной сети 400 В.

Полная мощность, потребляемая от сети питания на одно поверочное место, В^А, не более

600

Максимальная мощность силы переменного тока канала тока ИИС стационарного исполнения («С») на одно поверочное место, В^А, не менее

120

Максимальная мощность силы переменного тока канала напряжения ИИС стационарного исполнения («С») на одно поверочное место, В^А, не менее

50

Максимальная фазная мощность силы переменного тока канала напряжения сигналов тока, сигналов напряжения ИИС Энергоформа-3.1Э, В^А, не менее

0,05

Максимальная мощность блока УНТП канала напряжения и канала тока, Вт, не менее

600

Максимальная частота следования импульсов на частотных входах ВП-3.1, Гц:

«Рвх»

«УФС»

15000

200

Наименование характеристики

Значение

Габаритные размеры стойки (длина, ширина, высота), мм, не более при n=5 и менее

700 х 2000 х 600

при n=10 и более

2 шт. по:

520 х 1645 х 960

Габаритные размеры трансформатора напряжения изолирующего однофазного ТНИ-1, не более при n=5 и менее

480 х 200 х 390

при n=10 и более

Габаритные размеры блоков переносной установки, мм, не более:

480 х 555 х 223

Энергоформа-3.1Э

480 х 200 х 390

Энергоформа-3.1Э П

405 х 170 х 330

Энергомонитор-3.1КМ-Э

480 х 200 х 390

УН-6.1

480 х 155 х 335

Энергомонитор-3.1КМ

480 х 200 х 390

Энергомонитор-61850

480 х 555 х 223

Масса блоков приборной стойки, кг, не более:

УТ3.1

8

УН3.1

15

Энергоформа-3.1Э

4

БК3.1

7

Трансформаторы ТНИ-1.m с количеством вторичных обмоток m:

5

5

10

8

Масса блоков переносной установки, кг, не более: Энергоформа-3.1Э П

5

Энергомонитор-3.1КМ-Э П

10

УН-6.1

5

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

20000
