Номер по Госреестру СИ: 94698-25
94698-25 Машины видеоизмерительные
(Jinoush)
Назначение средства измерений:
Машины видеоизмерительные Jinoush (далее по тексту - машины) предназначены для измерений линейных и угловых размеров профилей и элементов поверхностей деталей в проходящем и отраженном свете.

Внешний вид.
Машины видеоизмерительные
Рисунок № 1

Внешний вид.
Машины видеоизмерительные
Рисунок № 2

Внешний вид.
Машины видеоизмерительные
Рисунок № 3
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее ПО) «M-VM SYSTEM» и «A-VM SYSTEM» устанавливаемого на внешний персональный компьютер, предназначенного для обеспечения взаимодействия узлов машин, выполнения съемки, сохранения и экспорта измеренных величин, а также обработки и хранение результатов измерений. Доступ к ПО ограничен паролями.
Уровень защиты ПО - «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
Серия E |
Серия G | |
|
Идентификационные данные наименование ПО |
M-VM SYSTEM |
A-VM SYSTEM |
|
Номер версии (идентификационный номер ПО) |
не ниже V10 2023-01-01 |
не ниже V 5.0.0.0 |
|
Цифровой идентификатор ПО |
отсутствует | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Процесс измерений» документа «Машины видеоизмерительные Jinoush. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
Стандарт предприятия СЕ3540642-2022 «Машины видеоизмерительные Jinoush».
Правообладатель«Guangdong Jinuosh Technology Co., Ltd», Китай
Адрес: China, Guangdong province, Dongguan city, Dongcheng district, Dongke road,
Tongsha Guanghui industrial zone, 28
Телефон (факс): +86-769-22820867
E-mail: info@jinuosh.com
Web-сайт: www.jinuosh.com
Изготовитель
«Guangdong Jinuosh Technology Co., Ltd», КитайАдрес: China, Guangdong province, Dongguan city, Dongcheng district, Dongke road,
Tongsha Guanghui industrial zone, 28
Телефон (факс): +86-769-22820867
E-mail: info@jinuosh.com
Web-сайт: www.jinuosh.com
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)Адрес: 123308, г. Москва, р-н Хорошево-Мневники, ул. Мневники, д. 1, стр. 6
Телефон: +7 (495) 944-40-40, +7 (967) 044-16-37
E-mail: 84999444040@mail.ru
Правообладатель
«Guangdong Jinuosh Technology Co., Ltd», КитайАдрес: China, Guangdong province, Dongguan city, Dongcheng district, Dongke road,
Tongsha Guanghui industrial zone, 28
Телефон (факс): +86-769-22820867
E-mail: info@jinuosh.com
Web-сайт: www.jinuosh.com
Машины имеют консольную конструкцию, основными элементами которой являются мраморное основание, на которое установлены подвижный предметный столик с нижним осветителем и вертикальная гранитная колонна с подвижной оптико-электронной системой, включающей в себя видеоизмерительный блок и верхний осветитель.
Принцип действия машин основан на считывании с электронных измерительных шкал осей X, Y значений перемещений столика, и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока. Видеоизмерительный блок оснащён цветной камерой высокого разрешения с системой автоматической фокусировки и системой, программируемой кольцевой светодиодной подсветки. По заказу потребителя машины могут быть оснащены фиксированной контактной измерительной головкой с контактным датчиком. Перемещение по осям осуществляется на механических подшипниках. Машины работают под управлением входящего в комплект персонального компьютера.
Для машин серии E перемещение по осям X, Y, Z осуществляется при помощи маховиков, расположенных на осях машины. Для машин серии G перемещение по осям X, Y, Z моторизованное и осуществляется при помощи электронного пульта или функций программного обеспечения.
Основание машин имеет антивибрационные регулируемые опоры для установки по уровню.
К данному описанию типа относятся машины видеоизмерительные Jinoush изготавливаемые в сериях E и G в следующих модификациях:
-
- серия E включает модификации: Е200, Е300, Е400, Е500.
-
- серия G включает модификации: G300, G400, G500, G650, G850, G1000, G1200, G1600.
Которые различаются между собой диапазонами измерений и техническими характеристиками.
Идентификация машины осуществляется методом визуального осмотра информационной таблички, а также изучения нормативно-технической документации (руководство по эксплуатации), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.
Обозначения модификации машины, заводского номера, состоящего из цифрового или буквенно-цифрового кода, года и месяца выпуска машины, наносятся на информационную табличку методом печати. Информационная табличка крепится на задней части основания машины. Место нанесения информационной таблички указано на рисунках 1-2. Применяемая табличка с указанием места нанесения заводского номера представлена на рисунке 3.
Пломбирование машины не предусмотрено.
Нанесение знака поверки на машину не предусмотрено.
указанием места нанесения
Общий вид машин видеоизмерительных Jinoush с информационной таблички представлен на рисунках 1-2.

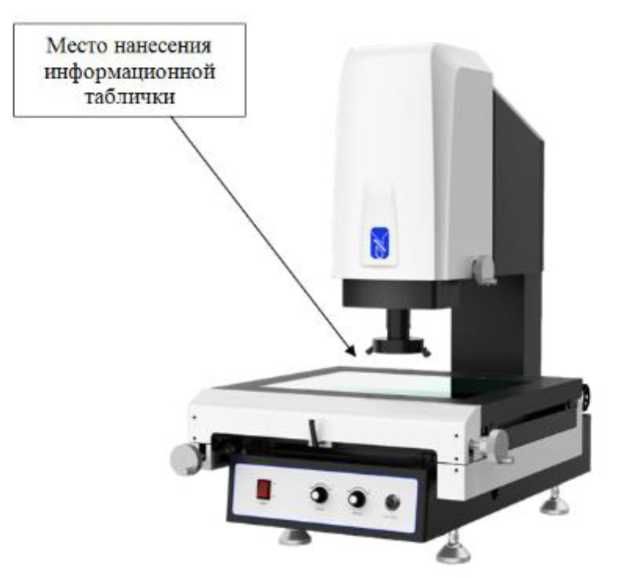

Рисунок 1 - Общий вид машин видеоизмерительных Jinoush серии E с указанием места нанесения информационной таблички
Место нанесения информационной

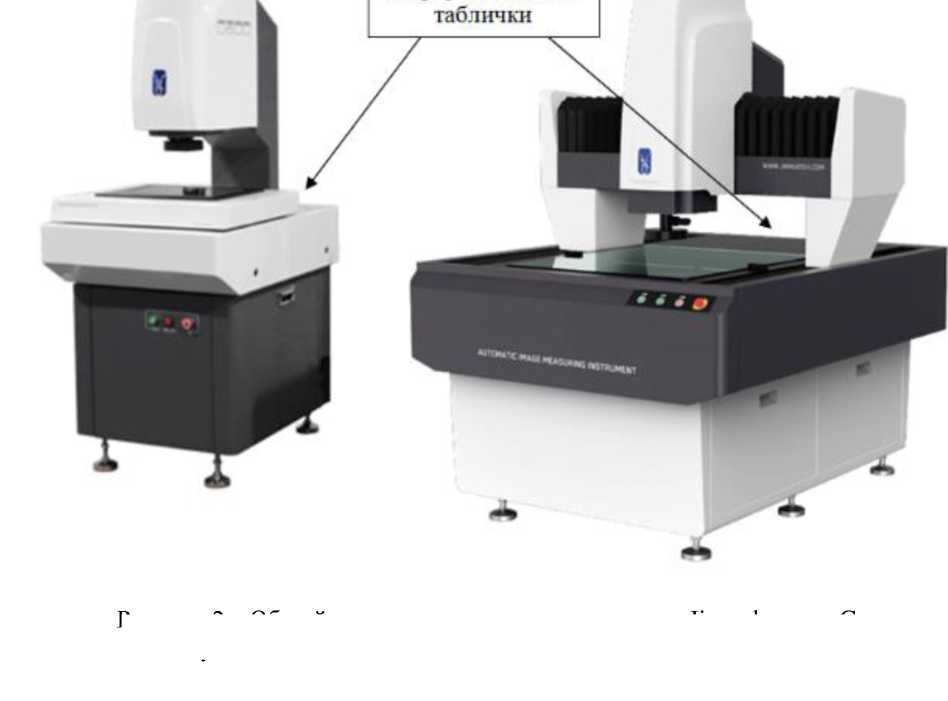

Рисунок 2 - Общий вид машин видеоизмерительных Jinoush серии G с указанием места нанесения информационной таблички

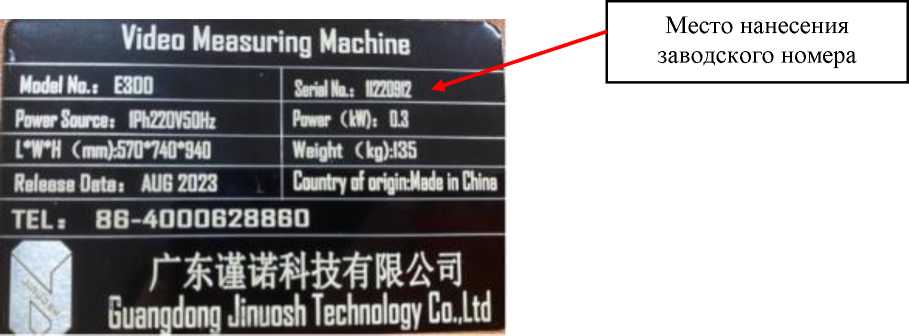

Рисунок 3 - Применяемая табличка с указанием места нанесения заводского номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Машина видеоизмерительная Jinoush (серия в соответствии с заказом) |
серии Е или серии G (с указанием модификации) |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Программное обеспечение (USB носитель) |
- |
1 шт. |
|
Руководство по эксплуатации машины видеоизмерительной Jinoush |
серии Е или серии G |
1 экз. |
|
Инструкция по программному обеспечению |
серии Е или серии G |
1 экз. |
Таблица 2 - Mi
Jinoush
Е
машин
|
Модификация |
Диапазон измерений линейных размеров, мм |
Диапазон измерений плоских углов |
Пределы допускаемой абсолютной погрешности измерений линейных размеров |
Пределы допускаемой абсолютной погрешност и измерений плоского угла | |||||
|
по оси X |
по оси Y |
по оси Z* |
по осям X и Y, мкм |
в плоскост и XY, мкм |
по оси Z при использовании оптического датчика, мкм |
по оси Z при использовани и контактного датчика, мкм | |||
|
Е200 |
от 0 до 200 |
от 0 до 100 |
от 0 до 400 |
от 0 до 360° |
±(2,0+L/200) |
±(5,0+L/100) |
±(2,5+L/100) |
±10" | |
|
Е300 |
от 0 до 300 |
от 0 до 200 | |||||||
|
Е400 |
от 0 до 400 |
от 0 до 300 | |||||||
|
Е500 |
от 0 до 500 |
от 0 до 400 |
±(2,5+L/200) | ||||||
|
Примечание *- по требованию заказчика в соответствии с заказом L - измеряемая длина в мм | |||||||||
Таблица 3 - Метрологические характеристики машин видеоизмерительных Jinoush серии G
|
Модификация |
Диапазон измерений линейных размеров, мм |
Диапазон измерений плоских углов |
Пределы допускаемой абсолютной погрешности измерений линейных размеров |
Пределы допускаемой абсолютной погрешност и измерений плоского угла | |||||
|
по оси X |
по оси Y |
по оси Z* |
по осям X и Y, мкм |
в плоскост и XY, мкм |
по оси Z при использовании оптического датчика, мкм |
по оси Z при использовани и контактного датчика, мкм | |||
|
G300 |
от 0 до 300 |
от 0 до 200 |
от 0 до 600 |
от 0 до 360° |
±(1,2+L/200) |
±(2,5+L/100) |
±(1,9+L/100) |
±10" | |
|
G400 |
от 0 до 400 |
от 0 до 300 | |||||||
|
G500 |
от 0 до 500 |
от 0 до 400 | |||||||
|
G650 |
от 0 до 550 |
от 0 до 650 |
±(1,7+L/200) | ||||||
|
G850 |
от 0 до 650 |
от 0 до 850 | |||||||
Продолжение таблица 3
|
Модификация |
Диапазон измерений линейных размеров, мм |
Диапазон измерений плоских углов |
Пределы допускаемой абсолютной погрешности измерений линейных размеров |
Пределы допускаемой абсолютной погрешност и измерений плоского угла | |||||
|
по оси X |
по оси Y |
по оси Z* |
по осям X и Y, мкм |
в плоскости XY, мкм |
по оси Z при использовании оптического датчика, мкм |
по оси Z при использовани и контактного датчика, мкм | |||
|
G1000 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
от 0 до 360° |
±(1,7+L/200) |
±(2,5+L/100) |
±(1,9+L/100) |
±10" | |
|
G1200 |
от 0 до 1000 |
от 0 до 1200 | |||||||
|
G1600 |
от 0 до 1200 |
от 0 до 1600 | |||||||
|
Примечание *- по требованию заказчика в соответствии с заказом L - измеряемая длина в мм | |||||||||
Таблица 4 - Основные технические характеристики машин видеоизмерительных Jinoush серии Е
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг | ||
|
длина |
глубина |
высота | ||
|
Е200 |
470 |
580 |
1360 |
95 |
|
Е300 |
570 |
740 |
1440 |
135 |
|
Е400 |
650 |
890 |
1480 |
210 |
|
Е500 |
765 |
1040 |
1480 |
283 |
|
Параметры электрического питания: |
Условия эксплуатации: | ||
|
Напряжение переменного тока, В |
Частота переменного тока, Гц |
Температура окружающей среды, °С |
Относительная влажность, %, не более |
|
220 |
50 |
от +17 до +23 |
80 |
Таблица 5 - Основные технические
машин
Jinoush
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг | ||
|
ширина |
глубина |
высота | ||
|
G 300 |
640 |
910 |
2350 |
310 |
|
G 400 |
810 |
1200 |
2350 |
420 |
|
G 500 |
1100 |
1450 |
2350 |
620 |
|
G 650 |
1150 |
1450 |
2400 |
760 |
|
G 850 |
1250 |
1800 |
2400 |
960 |
|
G 1000 |
1420 |
1920 |
2400 |
1200 |
|
G 1200 |
1650 |
2250 |
2400 |
1500 |
|
G 1600 |
1850 |
2650 |
2400 |
3500 |
|
Параметры электрического питания: |
Условия эксплуатации: | ||
|
Напряжение переменного тока, В |
Частота переменного тока, Гц |
Температура окружающей среды, °С |
Относительная влажность, %, не более |
|
220 |
50 |
от +17 до +23 |
80 |
