Номер по Госреестру СИ: 94703-25
94703-25 Толщиномеры контактные
(Labthink)
Назначение средства измерений:
Толщиномеры контактные Labthink (далее - толщиномеры)
предназначены для контактных измерений толщины металлических и неметаллических материалов (бумаги, гофрированного картона, ткани и других).

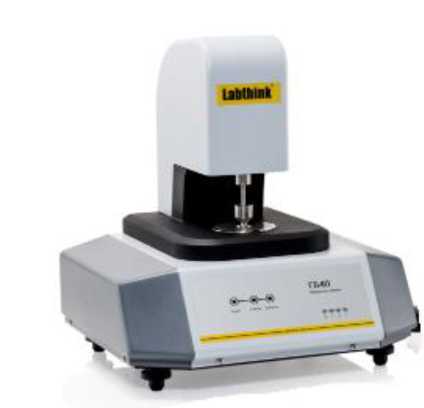

Внешний вид.
Толщиномеры контактные
Рисунок № 1
Внешний вид.
Толщиномеры контактные
Рисунок № 2
Общие сведения
Дата публикации - 22.02.2025
Срок свидетельства - 21.02.2030
Номер записи - 196502
ID в реестре СИ - 1423703
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
C640M исполнение 3, C640M исполнение 2, C640M исполнение 1,
Производитель
Изготовитель - Labthink Instruments Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Толщиномеры контактные (Labthink)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Толщиномеры контактные (Labthink)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 5 | 5 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Толщиномеры контактные (Labthink)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Толщиномеры имеют программное обеспечение (ПО), которое позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерений. Результаты измерений отображаются на экране ПК в виде таблиц, графиков и др.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО толщиномера учтено при нормировании метрологических характеристик. Конструкция толщиномера исключает возможность несанкционированного влияния на ПО толщиномера и измерительную информацию.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
C640M/H Thickness Tester |
|
Номер версии (идентификационный номер ПО) |
3.Х.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
*«Х» не относится к метрологически значимой |
части ПО и принимает значение |
|
от 0 до 9. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Проведение измерений» руководства по эксплуатации «Толщиномеры контактные Labthink».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об Утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
«Толщиномеры контактные Labthink». Стандарт предприятия.
ПравообладательLabthink Instruments Co. Ltd., China
Адрес: 144, Wuyingshan Road, Jinan-250031, Shandong
Tel: + 86-531-85068566
Fax: 86-531-85062108
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного предприятия «Всероссийский научно-
институт метрологии имени Д.И. Менделеева»
(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия толщиномера основан на преобразовании величины линейного перемещения посредством высокопрецизионного датчика перемещения подвижной измерительной контактной прижимной лапки. Результатом измерений является расстояние между верхней и нижней измерительными поверхностями объекта.
Толщиномеры конструктивно состоят из основания с закрепленной на нем стойки, внутри которой расположен механизм, с помощью которого производится перемещение прижимной измерительной лапки и преобразование перемещения в длину. В основании толщиномера установлена горизонтальная площадка с плоской измерительной поверхностью для размещения измеряемого образца.
Измерения могут производиться в ручном и автоматическом режимах. Для проведения измерений толщины длинных образцов толщиномеры могут оснащаться автоподатчиком.
К настоящему типу средств измерений относятся толщиномеры модификации С640 которые выпускаются в трёх исполнениях, и отличаются друг от друга метрологическими и техническими характеристиками согласно таблицам 2 и 3. Также маркировка толщиномера содержит буквенное обозначение повторяемости результатов измерений: «М» или «Н», которые определяются при заказе толщиномера.
Нанесение знака поверки на толщиномеры не предусмотрено.
Серийный номер, имеет буквенно-цифровое обозначение, которое состоит из арабских цифр и букв латинского алфавита, и нанесен на таблички прямоугольной формы, обеспечивающие идентификацию каждого экземпляра толщиномера, возможность прочтения и сохранность номера в процессе эксплуатации. Таблички в виде наклейки приклеиваются на заднюю стенку корпуса толщиномера.
Ограничение доступа к местам настройки (регулировки), расположенным внутри корпуса толщиномера, осуществляется путем нанесения пломб в виде наклейки-стикера на заднюю стенку корпуса толщиномера.
Общий вид толщиномеров с указанием мест пломбировки, мест нанесения серийного номера, товарного знака предприятия-изготовителя представлены на рисунке 1.
Место для нанесения пломбы в виде наклейки-стикера
Место нанес ия серийного номера и товарного знака предприятия изготовителя
Рисунок 1 - Общий вид толщиномеров с указанием мест пломбировки, мест нанесения серийного номера, товарного знака предприятия-изготовителя
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Толщиномер контактный Labthink |
- |
1 шт. |
|
Монитор |
- |
1 шт. |
|
Клавиатура |
- |
1 шт. |
|
Мышь |
- |
1 шт. |
|
Комплект калибровочных мер |
- |
1 компл. |
|
Автоподатчик проб* |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство оператора |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
*Опция, поставляется по отдельному заказу | ||
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
Исполнение 1 |
Исполнение 2 |
Исполнение 3 | |
|
Диапазон измерений толщины, мм |
0 до 2 |
0 до 6 |
от 0 до 12 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм
|
± 0,001 ±0,001-L* | ||
|
Повторяемость результата измерений «М»**, мкм, не более |
0,8 | ||
|
Повторяемость результата измерений «Н»**, мкм, не более |
0,4 | ||
|
Цена единицы наименьшего разряда, мм |
0,0001 | ||
|
* L - измеряемая толщина, мм ** выбирается при заказе толщиномера. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Шероховатость измерительных поверхностей толщиномера Ra, мкм, не более |
0,630 |
|
Отклонение от параллельности плоских измерительных поверхностей, мкм, не более |
5 |
|
Давление, создаваемое устройством с подвижной прижимной измерительной лапкой, кПа*
|
17,5±1 100,0±1 50,0±1 |
|
Габаритные размеры, мм, не более
|
410 350 370 |
|
Масса, кг, не более |
26 |
|
Параметры электрического питания от сети переменного тока:
|
220±22 50 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
|
* Давление, с которым толщиномер будет производить измерение толщины материала и площадь контакта прижимного измерительного устройства выбирается при заказе толщиномера. | |
