Назначение средства измерений:
Спектрометр рентгенофлуоресцентный энергодисперсионный NEX DE
(далее - спектрометр) предназначен для измерений массовой доли элементов в твердых, порошковых, жидких и пленочных пробах.
Внешний вид.
Спектрометр рентгенофлуоресцентный энергодисперсионный
Рисунок № 1
Внешний вид.
Спектрометр рентгенофлуоресцентный энергодисперсионный
Рисунок № 2
Общие сведения
Дата публикации - 22.02.2025
Срок свидетельства -
Номер записи - 196504
ID в реестре СИ - 1423705
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NEX DE,
Производитель
Изготовитель - Applied Rigaku Technologies, Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Спектрометр рентгенофлуоресцентный энергодисперсионный (NEX DE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Спектрометр рентгенофлуоресцентный энергодисперсионный (NEX DE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Спектрометр рентгенофлуоресцентный энергодисперсионный (NEX DE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометр оснащен внешним программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты внешнего программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в с Р 50.2.077-2014.
соответствии
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 -
данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NEX |
|
Номер версии (идентификационный номер) ПО |
6.X* |
|
Цифровой идентификатор ПО |
- |
|
* X является метрологически незначимой частью ПО и принимает значения от 0 до 99. | |
Влияние программного обеспечения на метрологические характеристики спектрометра учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Создание эмпирического приложения» документа «Спектрометр рентгенофлуоресцентный энергодисперсионный NEX DE. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация производителя Applied Rigaku Technologies, Inc.
ПравообладательApplied Rigaku Technologies, Inc., США
Адрес: 1405 Arrow Point Drive, Suite 1301, Cedar Park, TX, 78613, USA
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного предприятия «Всероссийский научно-
институт метрологии имени Д.И. Менделеева»
(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометра основан на измерении интенсивности флуоресцентного излучения элементов при их возбуждении рентгеновским излучением при энергодисперсионном способе регистрации.
Рентгеновское излучение, испускаемое рентгеновской трубкой, возбуждает атомы элемента и вызывает рентгеновскую флуоресценцию элемента. Спектрометр оснащен комплектом фильтров рентгеновской трубки для улучшения условий возбуждения отдельных групп элементов и повышения точности измерений. Рентгеновскую флуоресценцию элемента регистрируют полупроводниковым детектором. Усиленные и сформированные импульсы с выхода усилителя поступают на многоканальный анализатор, где происходит селекция импульсов по амплитудам и подсчет числа импульсов с одинаковой амплитудой в единицу времени. Далее информация о числе импульсов поступает на внешний компьютер, который рассчитывает массовую долю элементов в пробе. Расчет соответствия между числом зарегистрированных импульсов и массовой долей элементов в пробе проводится по градуировочной (калибровочной) кривой, занесенной в память компьютера и построенной по стандартным образцам состава или по методу фундаментальных параметров.
Анализ пробы проводится в атмосфере воздуха, гелия или вакуума.
Конструктивно спектрометр представляет собой стационарный лабораторный прибор, который состоит из рентгеновской трубки, генератора высокого напряжения, детектора рентгеновского излучения в виде полупроводникового детектора с термоэлектрическим охлаждением, многоканального анализатора. Управление работой спектрометра и обработка результатов измерений осуществляется с помощью персонального компьютера и программного обеспечения.
Корпус спектрометра изготовлен из пластмассы и металла, окрашен в соответствии с технической документацией производителя.
К настоящему типу средств измерений относится спектрометр
рентгенофлуоресцентный энергодисперсионный NEX DE, сер № 000019.
Спектрометр имеет серийный номер, расположенный на задней панели. Серийный номер нанесен типографским способом на несъемную клейкую этикетку и представлен в цифровом формате: № 000019. Нанесение знака поверки на средство измерений не предусмотрено.

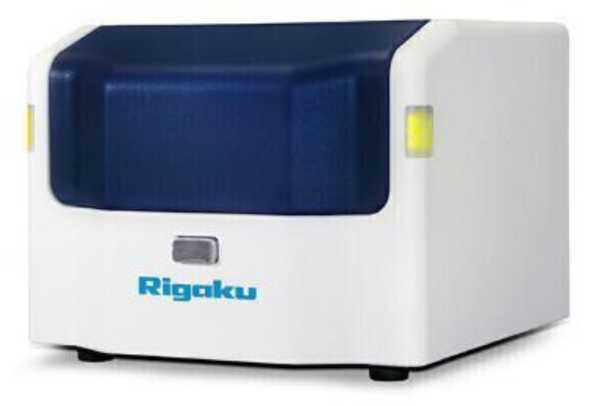

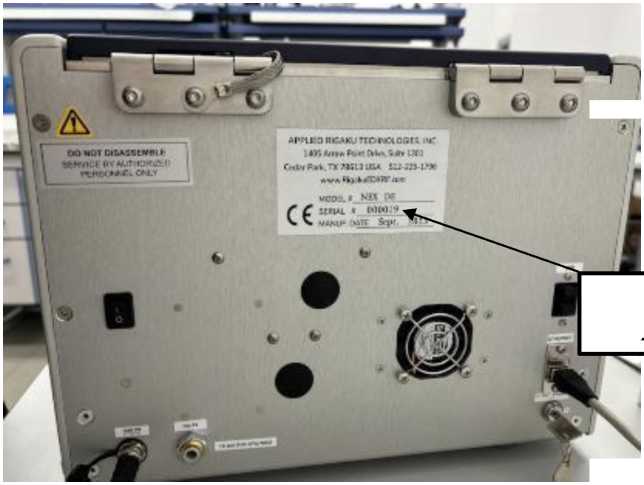

Общий вид спектрометра представлен на рисунке 1. Место номера на спектрометр представлено на рисунке 2.
