Номер по Госреестру СИ: 94712-25
94712-25 Вискозиметры капиллярные стеклянные
(Обозначение отсутствует)
Назначение средства измерений:
Вискозиметры капиллярные стеклянные (далее по тексту - вискозиметры) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей.
Внешний вид.

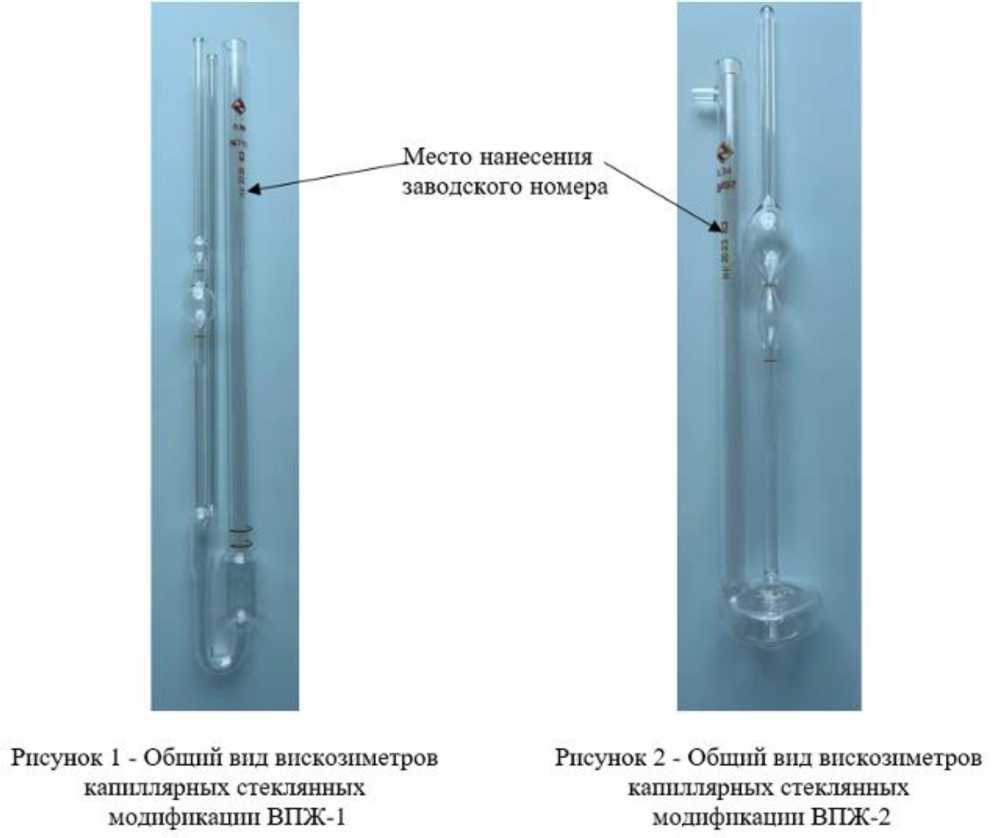

Вискозиметры капиллярные стеклянные
Рисунок № 1
Внешний вид.

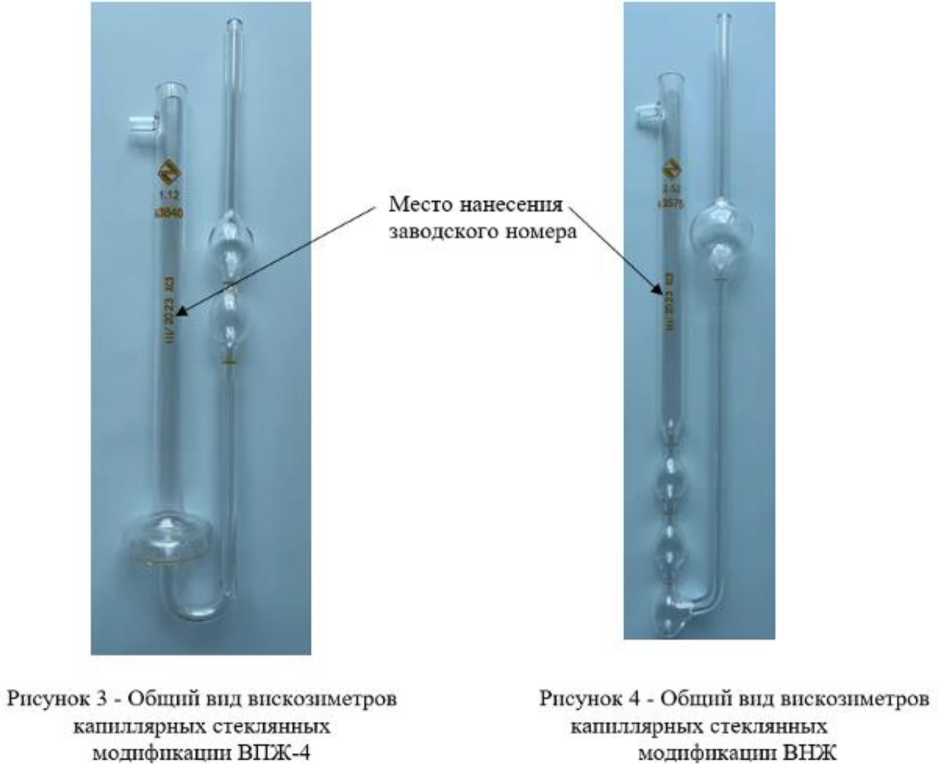

Вискозиметры капиллярные стеклянные
Рисунок № 2
Общие сведения
Дата публикации - 22.02.2025
Срок свидетельства - 21.02.2030
Номер записи - 196511
ID в реестре СИ - 1423712
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД Крезол")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок - 61
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Вискозиметры капиллярные стеклянные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД Крезол")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94712-25 21.02.2030 |
Вискозиметры капиллярные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Вискозиметры капиллярные стеклянные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 61 | 61 | 60 | 1 | 0 | 61 | 60 | 1 |
Стоимость поверки Вискозиметры капиллярные стеклянные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта в верхнем углу типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении государственной поверочной схемы для средств измерений вязкости жидкостей»;
ГОСТ 10028-81 Вискозиметры капиллярные стеклянные. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Торговый дом «Крезол»
(ООО «ТД «Крезол»)
ИНН 0276162440
Юридический адрес: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная, д. 2,
к. 4, эт. 4
Телефон: 8(347) 246-45-00
E-mail: manager@krezol.ru
Web-сайт: https://www.krezol.ru
Изготовитель
Общество с ограниченной ответственностью «Торговый дом «Крезол» (ООО «ТД «Крезол»)ИНН 0276162440
Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная, д. 2, к. 4, эт. 4 Телефон: 8(347) 246-45-00
E-mail: manager@krezol.ru
Web-сайт: https://www.krezol.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Торговый дом «Крезол»(ООО «ТД «Крезол»)
ИНН 0276162440
Юридический адрес: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная, д. 2,
к. 4, эт. 4
Телефон: 8(347) 246-45-00
E-mail: manager@krezol.ru
Web-сайт: https://www.krezol.ru
Принцип действия вискозиметров основан на определении времени истечения определенного объема жидкости под воздействием силы тяжести через капилляр. Кинематическая вязкость рассчитывается как произведение измеренного времени истечения на постоянную вискозиметра.
К данному типу вискозиметров капиллярных стеклянных относятся модификации ВПЖ-1, ВПЖ-2, ВПЖ-4 и ВНЖ, отличающиеся конструктивно, метрологическими и техническими характеристиками. Модификации ВПЖ-1, ВПЖ-2, ВПЖ-4 предназначены для определения вязкости прозрачных жидкостей; модификация ВНЖ - для определения вязкости непрозрачных жидкостей.
Вискозиметры модификации ВПЖ-1 представляют собой измерительный резервуар, ограниченный двумя кольцевыми метками. Измерительный резервуар переходит в капилляр и резервуар, который соединяется с изогнутой трубкой и широкой трубкой. Последняя имеет резервуар, снабженный двумя отметками, указывающими пределы наполнения вискозиметра исследуемой жидкостью. Жидкость из измерительного резервуара стекает по капилляру в резервуар, образуя у нижнего конца капилляра «висячий» уровень.
Вискозиметры модификации ВПЖ-2 представляют собой стеклянную U-образную стеклянную трубку, в узком колене которой имеются два расширения и капилляр. Внизу капилляр переходит в расширенную трубку, опущенную в резервуар. На верхнем конце широкого колена находится отводная трубка, которая служит для заполнения вискозиметра исследуемой жидкостью. Между верхним и нижним расширением и под нижним расширением нанесены кольцевые метки, служащие ограничителями рабочего объема вискозиметра. При измерении вязкости жидкость из измерительного резервуара течет по капилляру в расширение.
Вискозиметры модификации ВПЖ-4 представляют собой U-образную стеклянную трубку, в узком колене которой имеется расширение, измерительный резервуар, ограниченный сверху и снизу метками, и капилляр, заканчивающийся узкой трубкой, переходящей в расширение в нижней части широкого колена. В верхней части широкого колена находится отводная трубка, которая служит для заполнения вискозиметра исследуемой жидкостью. При измерении вязкости жидкость из измерительного резервуара течет по капилляру в расширение, находящееся внизу колена.
Вискозиметры модификации ВНЖ представляют собой U-образную стеклянную трубку, имеющую два соединенных между собой капилляром резервуара. В верхней части широкого колена находится отводная трубка для заполнения вискозиметра исследуемой жидкостью. Ниже находятся два измерительных резервуара, ограниченные верхними и нижними метками.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится типографским или рукописным способом на широкую трубку вискозиметра в месте, указанном на рисунках 1 - 4.
заводского
номера представлены
Общий вид вискозиметров и место нанесения
на рисунках 1, 2, 3, 4.
Пломбирование вискозиметров не предусмотрено.
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр стеклянный капиллярный |
модификация ВПЖ-1, или ВПЖ-2, или, ВПЖ-4, или ВНЖ |
1 шт. |
|
Коробка |
- |
1шт. |
|
Паспорт |
- |
1 экз. |
Метрологические характеристики вискозиметров приведены в таблицах 1 - 4.
Таблица 1 - Метрологические характеристики вискозиметров капиллярных стеклянных
|
модификации |
ВПЖ-1 | |||
|
Номинальное значение диаметра капилляра, мм |
Номинальное значение постоянной К, мм2/с2 |
Диапазон измерений вязкости, мм2/с |
Пределы допускаемой относительной погрешности определения постоянной К, % |
Отклонение постоянной К от номинального значения, %, не более |
|
0,34 |
0,003 |
от 0,6 до 3,0 |
±0,3 |
25 |
|
0,54 |
0,01 |
от 2 до 10 |
±0,3 | |
|
0,86 |
0,03 |
от 6 до 30 |
±0,2 | |
|
1,16 |
0,1 |
от 20 до 100 |
±0,2 | |
|
1,52 |
0,3 |
от 60 до 300 |
±0,2 | |
|
2,10 |
1,0 |
от 200 до 1000 |
±0,2 | |
|
2,75 |
3,0 |
от 600 до 3000 |
±0,3 | |
|
3,75 |
10,0 |
от 2000 до 10 000 |
±0,3 | |
|
5,10 |
30,0 |
от 6000 до 30 000 |
±0,3 | |
|
6,85 |
100,0 |
от 20000 до 100 000 |
±0,3 | |
Таблица 2 - Метрологические характеристики вискозиметров капиллярных стеклянных
|
модификации |
ВПЖ-2 | |||
|
Номинальное значение диаметра капилляра, мм |
Номинальное значение постоянной К, мм2/с2 |
Диапазон измерений вязкости, мм2/с |
Пределы допускаемой относительной погрешности определения постоянной К, % |
Отклонение постоянной К от номинального значения, %, не более |
|
0,34 |
0,003 |
от 0,6 до 3,0 |
±0,3 |
25 |
|
0,39 |
0,005 |
от 1 до 5 |
±0,3 | |
|
0,56 |
0,01 |
от 2 до 10 |
±0,3 | |
|
0,73 |
0,03 |
от 6 до 30 |
±0,2 | |
|
0,99 |
0,1 |
от 20 до 100 |
±0,2 | |
|
1,31 |
0,3 |
от 60 до 300 |
±0,2 | |
|
1,77 |
1,0 |
от 200 до 1000 |
±0,2 | |
|
2,37 |
3,0 |
от 600 до 3000 |
±0,3 | |
|
3,35 |
10,0 |
от 2000 до 10 000 |
±0,3 | |
|
4,66 |
30,0 |
от 6000 до 30 000 |
±0,3 | |
Таблица 3 - Метрологические характеристики вискозиметров капиллярных стеклянных модификации ВПЖ-4
|
Номинальное значение диаметра капилляра, мм |
Номинальное значение постоянной К, мм2/с2 |
Диапазон измерений вязкости, мм2/с |
|
0,37 |
0,003 |
от 0,6 до 3,0 |
|
0,42 |
0,005 |
от 1 до 5 |
|
0,62 |
0,01 |
от 2 до 10 |
|
0,82 |
0,03 |
от 6 до 30 |
|
1,12 |
0,1 |
от 20 до 100 |
|
1,47 |
0,3 |
от 60 до 300 |
|
2,00 |
1,0 |
от 200 до 1000 |
|
2,62 |
3,0 |
от 600 до 3000 |
|
3,55 |
10,0 |
от 2000 до 10 000 |
Пределы допускаемой относительной погрешности определения постоянной К, %
Отклонение постоянной К от номинального значения, %, не более
±0,3
25
Таблица 4 - Метрологические характеристики вискозиметров капиллярных стеклянных
|
модификации |
ВНЖ | |||
|
Номинальное значение диаметра капилляра, мм |
Номинальное значение постоянной К, мм2/с2 |
Диапазон измерений вязкости, мм2/с |
Пределы допускаемой относительной погрешности определения постоянной К, % |
Отклонение постоянной К от номинального значения, %, не более |
|
0,45 |
0,003 |
от 0,6 до 3,0 |
±0,3 |
25 |
|
0,61 |
0,01 |
от 2 до 10 |
±0,3 |
25 |
|
0,80 |
0,03 |
от 6 до 30 | ||
|
1,08 |
0,1 |
от 20 до 100 | ||
|
1,41 |
0,3 |
от 60 до 300 | ||
|
1,91 |
1,0 |
от 200 до 1000 | ||
|
2,52 |
3,0 |
от 600 до 3000 | ||
|
3,42 |
10,0 |
от 2000 до 10 000 | ||
|
4,50 |
30,0 |
от 6000 до 30 000 | ||
Таблица 5 - Технические характеристики вискозиметров капиллярных стеклянных
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
