Номер по Госреестру СИ: 94722-25
94722-25 Полуприцепы-цистерны
(SCHRADERZ)
Назначение средства измерений:
Полуприцепы-цистерны SCHRADERZ (далее - полуприцепы-цистерны) являются транспортной мерой полной вместимости, предназначенные для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Общие сведения
Дата публикации - 25.02.2025
Срок свидетельства -
Номер записи - 196520
ID в реестре СИ - 1423762
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация SCHRADERZ-STA 24-42.6/2, модификация SCHRADERZ-STA 24-42 7/5,
Производитель
Изготовитель - Фирма "SCHRADER FAHRZEUGBAU GMBH & СО"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 607 дн.
Приказы РСТ, где упоминается данный тип СИ
№371 от 2025.02.25 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Полуприцепы-цистерны (SCHRADERZ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Полуприцепы-цистерны (SCHRADERZ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцепы-цистерны (SCHRADERZ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепов-цистерн SCHRADERZ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Фирма «SCHRADER FAHRZEUGBAU GMBH & СО», Германия Юридический адрес: 59269, Dorfstr 30, Beckum, Германия
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: https://vniir.org
Правообладатель
Фирма «SCHRADER FAHRZEUGBAU GMBH & СО», Германия Юридический адрес: 59269, Dorfstr 30, Beckum, Германия
Полуприцепы-цистерны представляют собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированный на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепов-цистерн установлены волнорезы.
Полуприцепы-цистерны внутри разделены герметичными перегородками на независимые секции.
Полуприцепы-цистерны SCHRADERZ имеют модификации:
- SCHRADERZ-STA 24-42.6/2 заводской номер W09SM1334Y1S82652- шесть секций;
- SCHRADERZ-STA 24-42 7/5 заводской номер W09SM1334Y1S82691- пять секций;
В верхней части полуприцепов-цистерн для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепов-цистерн основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцепов-цистерн.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепов-цистерн.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно - цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепов-цистерн и методом ударного тиснения на металлическую табличку, закрепленную на раме транспортной тележки.
К полуприцепам-цистернам данного типа относятся полуприцеп-цистерна SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652,
полуприцеп-цистерна SCHRADERZ-STA 24-42 7/5 с заводским номером
W09SM1334Y1S82691.
Общий вид полуприцепа-цистерны SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652 с указанием места нанесения заводского номера приведен на рисунке 1.
Общий вид полуприцепа-цистерны SCHRADERZ-STA 24-42 7/5 с заводским номером W09SM1334Y1S82691 приведен на рисунке 2.
Пломбирование полуприцепов-цистерн SCHRADERZ не предусмотрено.
Нанесение знак поверки на полуприцеп-цистерну SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652 и полуприцеп-цистерну
SCHRADERZ-STA 24-42 7/5 с заводским номером W09SM1334Y1S82691 не предусмотрено.
Место нанесения
заводского номера
■у

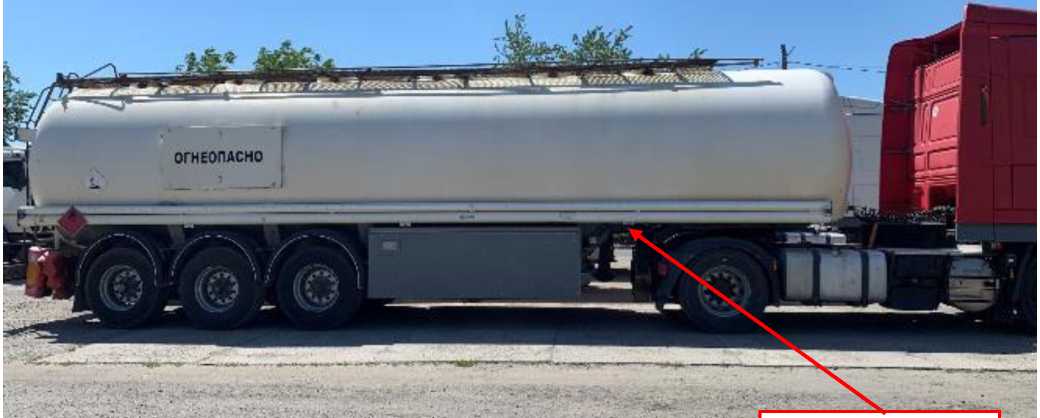

Рисунок 1 - Общий вид полуприцепа-цистерны SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652 с указанием места нанесения заводского номера
Место нанесения заводского номера

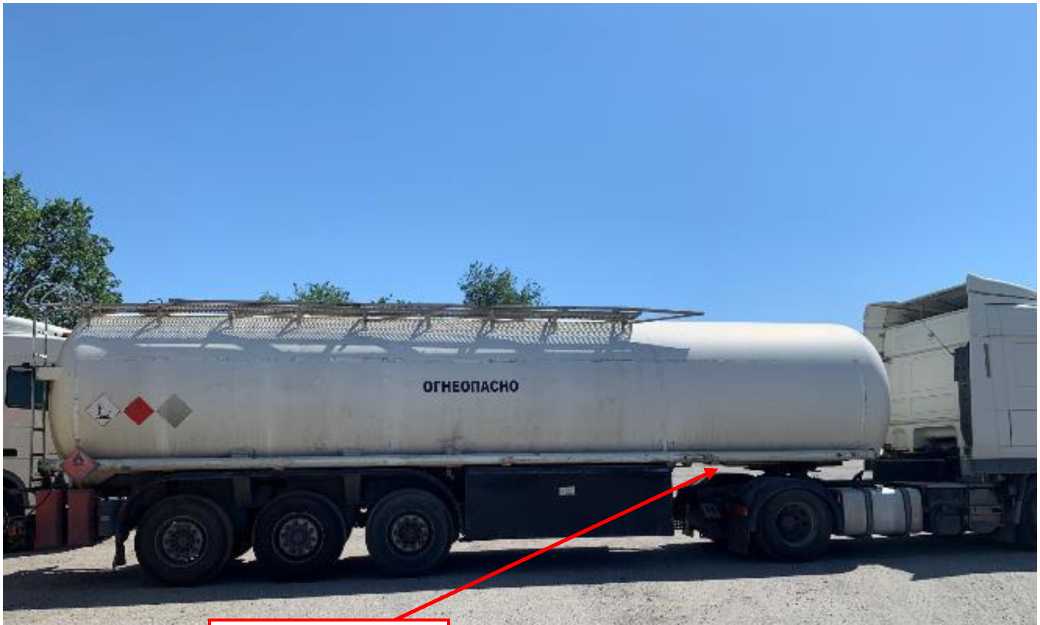

Рисунок 2 - Общий вид полуприцепа-цистерны SCHRADERZ-STA 24-42 7/5
с заводским номером W09SM1334Y1S82691 с указанием места нанесения заводского номера
Таблица 3 - Комплектность
SCHRADERZ
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна SCHRADERZ |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
|
Противооткатный упор |
- |
2 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ящик для песка |
- |
1 шт. |
|
Ящик для кошмы |
- |
1 шт. |
|
Паспорт полуприцепа-цистерны SCHRADERZ |
- |
1 экземпляр |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3 | |
|
Полуприцеп-цистерна SCHRADERZ-STA 24-42.6/2 с заводским номером W09SM1334Y1S82652 1 секция |
9500 |
|
2 секция |
8000 |
|
3 секция |
3300 |
|
4 секция |
7900 |
|
5 секция |
5800 |
|
6 секция |
7000 |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3 | |
|
Полуприцеп-цистерна SCHRADERZ-STA 24-42 7/5 с заводским номером W09SM1334Y1S82691 1 секция |
16400 |
|
2 секция |
7380 |
|
3 секция |
3320 |
|
4 секция |
7250 |
|
5 секция |
7250 |
|
Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
