Номер по Госреестру СИ: 94724-25
94724-25 Гигрометр точки росы
(PDM483)
Назначение средства измерений:
Гигрометр точки росы PDM483 предназначен для измерений температуры точки росы/инея в некоррозионных газовых средах и применения в качестве рабочего эталона для поверки (калибровки) средств измерений температуры точки росы/инея по Государственной поверочной схеме для средств измерений влажности газов и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г.
Внешний вид.
Гигрометр точки росы
Рисунок № 1
Внешний вид.
Гигрометр точки росы
Рисунок № 2
Общие сведения
Дата публикации - 25.02.2025
Срок свидетельства -
Номер записи - 196522
ID в реестре СИ - 1423764
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации нет,
Производитель
Изготовитель - Компания Nanjing Aocong Electronist Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№371 от 2025.02.25 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Гигрометр точки росы (PDM483)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Гигрометр точки росы (PDM483)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Гигрометр точки росы (PDM483)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В гигрометре используется встроенное программные обеспечение, предназначенное для управления работой гигрометра, пересчета единиц влажности газа, отображения режимов работы, результатов измерений и сохранения данных.
Структура встроенного программного обеспечения включает в себя блоки, отвечающие за управление работой гигрометра и блоки, отвечающие за интерфейс пользователя и вывод информации. Встроенное программное обеспечение записывается в память микроконтроллера при изготовлении. Версия встроенного программного обеспечения отображается на дисплее гигрометра.
Защита программного обеспечения от несанкционированных изменений и от непреднамеренных действий обеспечивается защитой микроконтроллера от записи.
Метрологические характеристики гигрометра оценены с учетом влияния на них встроенного ПО. Встроенное ПО гигрометра соответствует уровню «высокий» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-20 1 4 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Конструкция гигрометра обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО гигрометра и измерительную информацию. Взаимодействие оператора с гигрометром осуществляется с помощью экранного меню и виртуальных кнопок сенсорного дисплея.
Программное обеспечение гигрометра идентифицируется посредством отображения номера версии ПО на дисплее гигрометра в окне SETTINGS (настройки).
USB-порт и порт RS485 предназначены для передачи результатов измерений на внешние устройства и монитор компьютера.
Идентификационные данные программного обеспечения гигрометра приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V2.51 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления контрольной суммы ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель электронного блока методом аппликации. Пломбирование гигрометра не предусмотрено.Внешний вид гигрометра, с указанием мест нанесения знака утверждения типа и заводского номера, приведен на рисунке 1.
|
Место нанесения заводского номера |
Знак утверждения типа |
Место нанесения заводского номера | ||

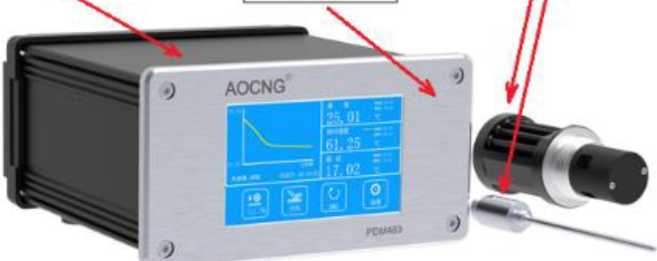

Рисунок 1 - Внешний вид гигрометра точки росы PDM483
Программное обеспечениеВ гигрометре используется встроенное программные обеспечение, предназначенное для управления работой гигрометра, пересчета единиц влажности газа, отображения режимов работы, результатов измерений и сохранения данных.
Структура встроенного программного обеспечения включает в себя блоки, отвечающие за управление работой гигрометра и блоки, отвечающие за интерфейс пользователя и вывод информации. Встроенное программное обеспечение записывается в память микроконтроллера при изготовлении. Версия встроенного программного обеспечения отображается на дисплее гигрометра.
Защита программного обеспечения от несанкционированных изменений и от непреднамеренных действий обеспечивается защитой микроконтроллера от записи.
Метрологические характеристики гигрометра оценены с учетом влияния на них встроенного ПО. Встроенное ПО гигрометра соответствует уровню «высокий» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-20 1 4 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Конструкция гигрометра обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО гигрометра и измерительную информацию. Взаимодействие оператора с гигрометром осуществляется с помощью экранного меню и виртуальных кнопок сенсорного дисплея.
Программное обеспечение гигрометра идентифицируется посредством отображения номера версии ПО на дисплее гигрометра в окне SETTINGS (настройки).
USB-порт и порт RS485 предназначены для передачи результатов измерений на внешние устройства и монитор компьютера.
Идентификационные данные программного обеспечения гигрометра приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V2.51 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления контрольной суммы ПО |
- |
Таблица 2 - Метрологические характеристики
Значение от -10 до +20
±0,2
_________________Наименование характеристики_________________ Диапазон измерений температуры точки росы/инея, °С______________
Пределы допускаемой абсолютной погрешности гигрометра при измерении температуры точки росы/инея, °С
|
Диапазон измерений температуры выносным датчиком температуры гигрометра, °С |
от -40 до +40 |
|
Пределы допускаемой абсолютной погрешности гигрометра при измерении температуры, °С |
± 0,3 |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Расход анализируемого газа (при нормальном давлении), л/мин |
от 0,1 до 1,0 |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В |
220 |
|
- номинальная частота переменного тока, Гц |
50 |
|
- потребляемая мощность, В^А, не более |
35 |
|
Габаритные размеры (длина^ширина^высота), не более, мм: - электронный блок PDM483 |
180x160x131 |
|
- датчик точки росы ADP6830 |
107x40x40 |
|
- датчик температуры PRT |
180x15x15 |
|
Масса, кг, не более |
1,7 |
|
Интерфейс связи |
USB, RS485 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +20 до +24 |
|
- относительная влажность воздуха, без конденсации влаги, не более, % |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа наносится на лицевую панель электронного блока гигрометра
PDM483 методом аппликации и на титульный лист руководства по эксплуатации методом ксерокопирования.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Принцип работы гигрометра точки росы с холодным зеркалом» эксплуатационного документа «Гигрометр точки росы PDM483. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2415.
Компания Nanjing Aocong Electronist Co., Ltd., Китай
Парк программного обеспечения J6, район Цзяннин, город Нанкин
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт физико-технических и радиотехнических измерений», Восточно-Сибирский филиал (Восточно-Сибирский филиал
ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Место нахождения: 664056, г. Иркутск, ул. Бородина, д. 57
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail: office@vniiftri-irk.ru
Web-сайт: www.vniiftri-irk.ru
(далее - гигрометр) основан росы влаги, заключающемся при которой достигается испарением водяного пара
Принцип действия гигрометра точки росы PDM483 на конденсационном методе измерения температуры точки в определении температуры охлаждаемого зеркала, термодинамическое равновесие между конденсацией и с поверхности зеркала при установившейся толщине конденсированного слоя воды, либо льда. Чувствительный элемент гигрометра представляет собой плоское полированное зеркало, установленное на термоэлектрической батарее Пельтье, и оптическую систему фиксации толщины конденсированного слоя воды или льда. Оптическая система в непрерывном режиме определяет толщину осаждаемого на поверхности зеркала слоя воды или льда и управляет охлаждением и нагревом зеркала с помощью термоэлектрической батареи Пельтье. Измеренное значение температуры точки росы/инея фиксируется встроенным в зеркало платиновым термометром сопротивления Pt100.
К настоящему типу средств измерений относится гигрометр точки росы PDM483 зав. № 2212083.
Конструктивно гигрометр состоит из электронного блока PDM483 зав. № 2212083 и соединённых с ним кабелями двух датчиков - датчика точки росы ADP6830 зав. № 2212083 и датчика температуры PRT зав. № 2212083. На передней панели гигрометра расположены: сенсорный дисплей для отображения измеряемых значений температуры точки росы/инея и температуры, и управления работой гигрометра. На задней панели расположены: разъем для подключения шнура электропитания, выключатель питания, разъемы для подключения датчика точки росы и датчика температуры, разъемы USB и RS485.
Заводской номер гигрометра наносится на табличку, расположенную на верхней панели электронного блока методом лазерной печати в виде семизначного числа. Заводские номера датчика точки росы ADP6830 и датчика температуры PRT наносятся на корпуса датчиков методом лазерной гравировки. Знак поверки наносится на свидетельство о поверке и/или в формуляр прибора. Знак утверждения типа наносится на лицевую панель электронного блока методом аппликации. Пломбирование гигрометра не предусмотрено.
Внешний вид гигрометра, с указанием мест нанесения знака утверждения типа и заводского номера, приведен на рисунке 1.
|
Место нанесения заводского номера |
Знак утверждения типа |
Место нанесения заводского номера | ||
Рисунок 1 - Внешний вид гигрометра точки росы PDM483
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Гигрометры точки росы (электронный блок PDM483) |
PDM483 |
1 шт. |
|
Датчик точки росы |
ADP6830 |
1 шт. |
|
Датчик температуры |
PRT |
1 шт. |
|
Кабель датчика точки росы |
- |
1 шт. |
|
Кабель датчика температуры |
- |
1 шт. |
|
Кабель для передачи данных |
USB Type-C |
1 шт. |
|
Шнур питания |
1 шт. | |
|
Руководство по эксплуатации |
1 шт. | |
|
Транспортировочный ящик |
1 шт. |
