Номер по Госреестру СИ: 94755-25
94755-25 Преобразователь плотности жидкости измерительный
(тип 7835)
Назначение средства измерений:
Преобразователь плотности жидкости измерительный тип
7835 (далее -преобразователь плотности), предназначен для непрерывного измерения плотности нефти при транспортировке по трубопроводам.
Внешний вид.
Преобразователь плотности жидкости измерительный
Рисунок № 1
Внешний вид.
Преобразователь плотности жидкости измерительный
Рисунок № 2
Общие сведения
Дата публикации - 28.02.2025
Срок свидетельства -
Номер записи - 196550
ID в реестре СИ - 1423835
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Solartron Mobrey"
Страна - РОССИЯ
Населенный пункт - Англия
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№412 от 2025.02.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Преобразователь плотности жидкости измерительный (тип 7835)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Преобразователь плотности жидкости измерительный (тип 7835)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователь плотности жидкости измерительный (тип 7835)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.2 документа «Руководство пользователя. Преобразователь плотности жидкости измерительный 7835. Стандартная и усовершенствованная электроника».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности».
ПравообладательФирма «Solartron Mobrey», Англия Адрес: Slough, Berkshire, England SL1 4UE
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аПринцип действия преобразователя плотности основан на зависимости частоты собственных колебаний резонатора от плотности, протекающей через преобразователь плотности жидкости. Резонатор представляет собой вместе с системой возбуждения и обратной связи электромеханический генератор. Частота колебаний генератора зависит от формы, размеров, жесткости, массы резонатора и жидкости.
Преобразователь плотности представляет с собой цельнометаллическую конструкцию. Конструктивно преобразователь плотности состоит из металлического корпуса цилиндрической формы внутри которого размещен цилиндрический резонатор и электронного преобразователя, установленного на внешней стороне корпуса. Резонатор выполнен в виде трубки из сплава с низким коэффициентом термического расширения, соединенной на концах сильфонами, которые закреплены через фланцы к подводящим и отводящим трубопроводам. Частота колебаний трубки измеряется с помощью приемной катушки и подается в электронный преобразователь. С электронного преобразователя измеряемая величина передается на внешнее устройство в виде частотного сигнала.

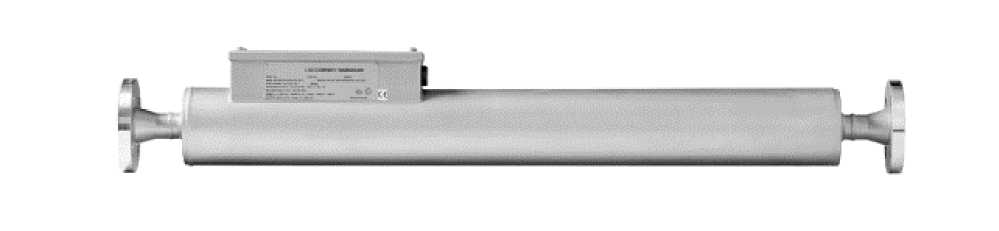

Общий вид преобразователя плотности приведен на рисунке 1.
Рисунок 1 - Общий вид преобразователя плотности

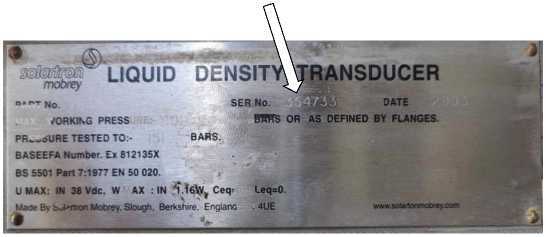

К преобразователю плотности данного типа относится преобразователь плотности жидкости измерительный тип 7835 с серийным номером 354733. Формат серийного номера преобразователя плотности - цифровой. Серийный номер преобразователя плотности нанесен методом лазерной гравировки на идентификационную табличку, размещенную на боковой стороне электронного преобразователя, указанный на рисунке 2.
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера
Пломбирование преобразователя плотности не предусмотрено. Нанесение знака поверки на преобразователь плотности не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 700 до 930 |
|
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±0,3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 и ТР ЕАЭС 045/2017 |
|
Температура измеряемой среды, °С |
от +0 до +50 |
|
Давление, МПа |
от 0 до 1,6 |
|
Напряжение электрического питания постоянного тока, В |
от 15,5 до 33 |
|
Номинальный диаметр условного прохода (DN), мм |
25 |
|
Габаритные размеры, мм, не более:
|
160 102 1207 |
|
Масса, кг, не более |
22 |
