Номер по Госреестру СИ: 94757-25
94757-25 Резервуары горизонтальные стальные цилиндрические двустенные
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические двустенные (далее -резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические двустенные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические двустенные
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические двустенные
Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические двустенные
Рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные цилиндрические двустенные
Рисунок № 5
Общие сведения
Дата публикации - 28.02.2025
Срок свидетельства - 27.02.2030
Номер записи - 196552
ID в реестре СИ - 1423837
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-технический центр СТАЛЬСТРОЙСИБИРИ" (ООО "НТЦ СТАЛЬСТРОЙСИБИРИ")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№412 от 2025.02.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические двустенные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-технический центр СТАЛЬСТРОЙСИБИРИ" (ООО "НТЦ СТАЛЬСТРОЙСИБИРИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94757-25 27.02.2030 |
Резервуары горизонтальные стальные цилиндрические двустенные, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-технический центр СТАЛЬСТРОЙСИБИРИ" (ООО "НТЦ СТАЛЬСТРОЙСИБИРИ") (РОССИЯ г. Новосибирск) |
ОТ МП |
5 лет |
Кто поверяет Резервуары горизонтальные стальные цилиндрические двустенные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные цилиндрические двустенные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на шильд резервуара методом лазерной гравировки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 25.29.11-002-51132602-2022 «Резервуары
цилиндрические двустенные. Технические условия».
горизонтальные стальные
Правообладатель«Научно-технический
центр
центр
Общество с ограниченной ответственностью
СТАЛЬСТРОЙСИБИРИ» (ООО «НТЦ СТАЛЬСТРОЙСИБИРИ») ИНН 5410094393
Юридический адрес: 630129, г. Новосибирск, ул. Тайгинская, д. 11, оф. 114
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтально установленные стальные двустенные сосуды цилиндрической формы подземного расположения.
Резервуары различаются между собой номинальной вместимостью, количеством секций, исполнением в зависимости от места установки и конструкцией днищ: с плоским днищем или с коническим днищем.
Структура условного обозначения модификаций приведена в таблице 1. ____
Резервуар горизонтальный стальной цилиндрический двустенный РГСПД
Таблица 1-
обозначения
|
№ поля |
Описание поля |
Обозна чение поля |
Расшифровка |
|
1 |
Условия места установки |
без обозна чения |
для климатических районов с температурой наружного воздуха от минус 40 °С до плюс 40 °С; |
|
С |
для климатических районов с температурой наружного воздуха от минус 60 °С до плюс 40 °С; | ||
|
2 |
Номинальная вместимость и количество секций |
3 |
односекционный резервуар с номинальным объемом 3 м3 |
|
5 |
односекционный резервуар с номинальным объемом 5 м3 | ||
|
10 |
односекционный резервуар с номинальным объемом 10 м3 | ||
|
20 |
односекционный резервуар с номинальным объемом 20 м3 | ||
|
25 |
односекционный резервуар с номинальным объемом 25 м3 | ||
|
25/2 |
двухсекционный резервуар с номинальным объемом 25 м3 | ||
|
30 |
односекционный резервуар с номинальным объемом 30 м3 | ||
|
30/2 |
двухсекционный резервуар с номинальным объемом 30 м3 |
таблицы 1
|
№ поля |
Описание поля |
Обозна чение поля |
Расшифровка |
|
2 |
Номинальная вместимость и количество секций |
30/3 |
трехсекционный резервуар с номинальным объемом 30 м3 |
|
40 |
односекционный резервуар с номинальным объемом 40 м3 | ||
|
40/2 |
двухсекционный резервуар с номинальным объемом 40 м3 | ||
|
50 |
односекционный резервуар с номинальным объемом 50 м3 | ||
|
50/2 |
двухсекционный резервуар с номинальным объемом 50 м3 | ||
|
60 |
односекционный резервуар с номинальным объемом 60 м3 | ||
|
75 |
односекционный резервуар с номинальным объемом 75 м3 | ||
|
100 |
односекционный резервуар с номинальным объемом 100 м3 | ||
|
200 |
односекционный резервуар с номинальным объемом 200 м3 | ||
|
П р и м е ч а н и е - Д |
анные о номинальной вместимости резервуара, количестве секций, | ||
условиях места установки, конструкции днищ отображаются в паспорте на резервуар.
Эксплуатация резервуара без паспорта запрещена.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены методом лазерной гравировки на металлические шильды резервуаров. Шильды резервуаров закрепляют на видимой части корпуса резервуаров.
Эскиз общего вида резервуаров приведен на рисунках 1 - 3.

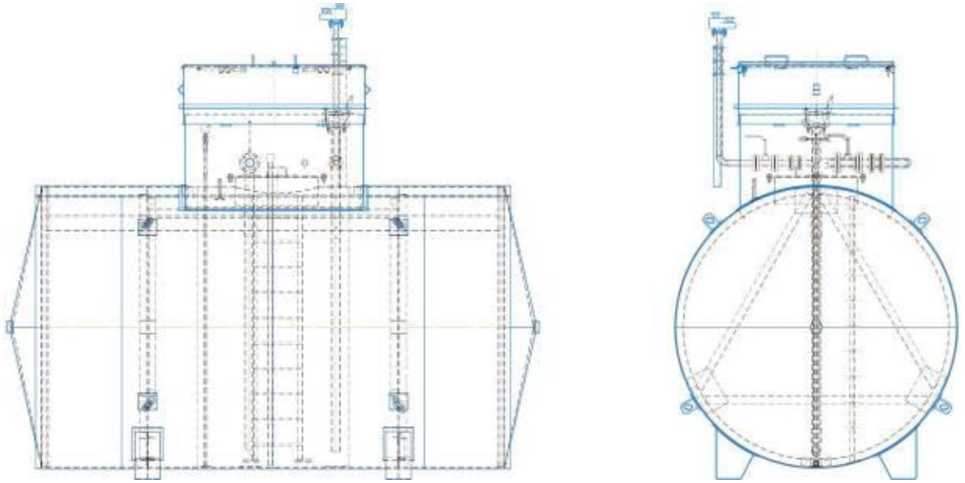

Рисунок 1- Эскиз общего вида резервуаров РГСПД-3, РГСПД-5 РГСПД-10, РГСПД-20, РГСПД-25, РГСПД-30, РГСПД-40, РГСПД-50, РГСПД-60, РГСПД-75, РГСПД-100, РГСПД-200

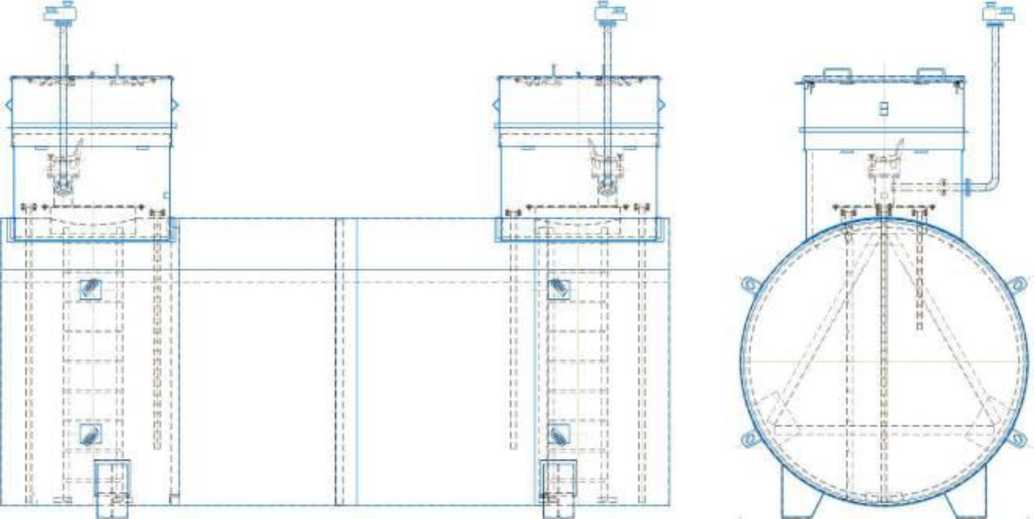

Р и с ун о к 2 - Эскиз общего вида резервуаров РГСПД-25/2, РГСПД-30/2, РГСПД-40/2, РГСПД-50/2

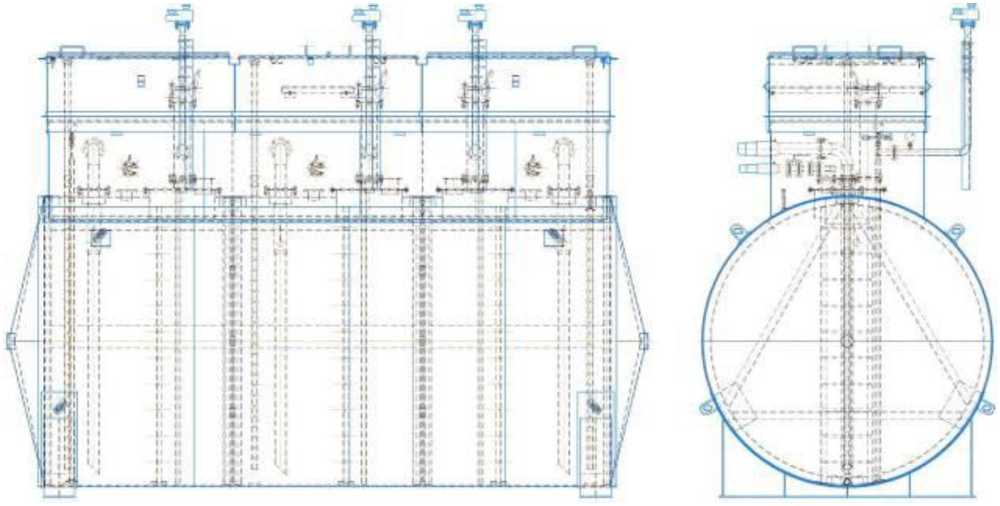

Рисунок 3- Эскиз общего вида резервуаров РГСПД-30/3

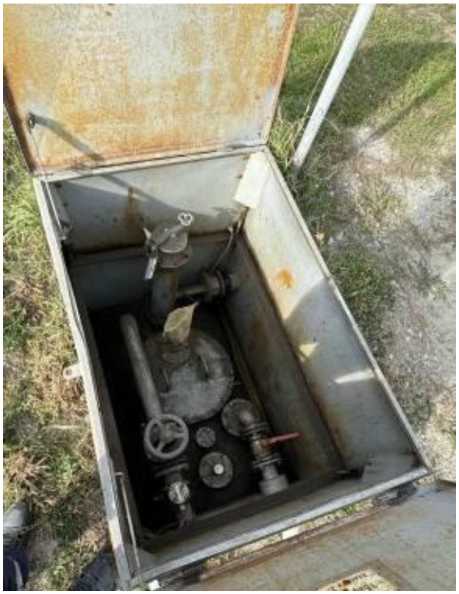

Фотография горловины и замерного люка резервуара приведены на рисунке 4.
Общий вид шильда резервуара с местами нанесения заводского номера и знака утверждения типа представлена на рисунке 5.
Нанесение знака поверки на резервуар не предусмотрено.
Пломбирование резервуара не предусмотрено.
Рисунок 4- Фотография горловины и замерного люка резервуара
ООО ’’НТЦ СтальсзройСибирн'’ РГСПД-25
Заводской номер
Рабочее давление
Номинальная вмесшмосгь
Место нанесения знака утверждения типа
Масса резервуара Дала 1131 ojoBJieiiini
4210 кг
Место нанесения заводского номера
Р и с ун о к 5 - Общий вид шильда резервуара с местами нанесения заводского номера и знака утверждения типа
Таблица 2-
|
Наименование характеристики |
Значение для модификации | ||||||||
|
сс g сц |
g сц |
о g сц |
о (М g сц |
(N g сц |
(N (N g сц |
о (D g сц |
(N О сс g сц |
ГС о сс g сц | |
|
Номинальная вместимость, м^ |
3 |
5 |
10 |
20 |
25 |
25 |
30 |
30 |
30 |
|
Количество секций |
1 |
1 |
1 |
1 |
1 |
2 |
1 |
2 |
3 |
|
Номинальная вместимость одной секции, м^, не менее |
3 |
5 |
10 |
20 |
25 |
12,5 |
30 |
15 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
± 0,25 | ||||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | |||||||
|
о g сц |
(N О g сц |
о 1Г) g сц |
(N О g сц |
ю g сц |
1Г) 1^ g сц |
о о g сц |
о о (N g сц | |
|
Номинальная вместимость, м^ |
40 |
40 |
50 |
50 |
60 |
75 |
100 |
200 |
|
Количество секций |
1 |
2 |
1 |
2 |
1 |
1 |
1 |
1 |
|
Номинальная вместимость одной секции, м^, не менее |
40 |
20 |
50 |
25 |
60 |
75 |
100 |
200 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
± 0,25 | |||||||
Таблица 3- Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее давление, МПа, не более
|
0,04 0,07 |
|
Плотность хранимой жидкости, кг/м^, не более |
1000 |
|
Условия эксплуатации:
|
от -60 до +40 от -40 до +40 от 84,0 до 106,7 |
Таблица 4- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
