Номер по Госреестру СИ: 94759-25
94759-25 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НСТЭЦ"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НСТЭЦ» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Общие сведения
Дата публикации - 28.02.2025
Срок свидетельства -
Номер записи - 196554
ID в реестре СИ - 1423839
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ново- Салаватская ТЭЦ" (ООО "НСТЭЦ")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Салават
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№412 от 2025.02.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НСТЭЦ" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ново- Салаватская ТЭЦ" (ООО "НСТЭЦ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94759-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НСТЭЦ", Обозначение отсутствует Общество с ограниченной ответственностью "Ново- Салаватская ТЭЦ" (ООО "НСТЭЦ") (РОССИЯ Республика Башкортостан, г. Салават) |
ОТ МП |
4 года |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НСТЭЦ" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НСТЭЦ" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 -
значимой части ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование модуля ПО |
Metrology.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.0 |
|
Цифровой идентификатор ПО |
9FA97BA8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика (метод) измерений электроэнергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «НСТЭЦ». МВИ 26.51/332/24, аттестованном ФБУ «Самарский ЦСМ». г. Самара. Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательОбщество с ограниченной ответственностью «Ново-Салаватская ТЭЦ»
(ООО «НСТЭЦ»)
ИНН 0266029390
Юридический адрес: 453252, Республика Башкортостан, г. Салават,
ул. Молодогвардейцев, зд. 54, стр. 1
Телефон (факс): 8 (3476) 35-02-90
Е-mail: office@nslvtec.ru
Изготовитель
Общество с ограниченной ответственностью «Ново-Салаватская ТЭЦ»(ООО «НСТЭЦ»)
ИНН 0266029390
Адрес: 453252, Республика Башкортостан, г. Салават, ул. Молодогвардейцев, зд. 54, стр. 1
Телефон (факс): 8 (3476) 35-02-90
Е-mail: office@nslvtec.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр.9, помещ. 1
Телефон: 8 (495) 647-88-18
E-mail: golovkonata63@gmail.com
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя контроллеры сетевые индустриальные типа СИКОН С70 и СИКОН С50 (далее-УСПД), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы.
-
3- й уровень - представляет собой информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора баз данных (БД) (далее-сервер ИВК), с установленным программным обеспечением (ПО) «Пирамида 2000», устройство синхронизации времени типа УСВ-3, каналообразующую аппаратуру, автоматизированные рабочие места (АРМ) персонала.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные с текущим московским временем. Результаты измерений
выходов счетчиков поступает на входы УСПД, электроэнергии и мощности с учетом коэффициентов
коммерческого учета соотнесены передаются в целых числах кВт^ч.
Цифровой сигнал с где осуществляется вычисление трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.
На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации в программно-аппаратный комплекс АО «АТС» за электронной цифровой подписью субъекта оптового рынка электроэнергии (далее - ОРЭ), в АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи по протоколу TCP/IP сети Internet в виде xml-файлов форматов 80020 и 80040 в соответствии с Приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). СОЕВ функционирует на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). Для синхронизации единого времени в системе используется устройство синхронизации времени типа УСВ-3, которое обеспечивает автоматическую непрерывную синхронизацию часов сервера от источника точного времени, который синхронизирован с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сервер ИВК непрерывно сравнивает собственную шкалу времени со шкалой времени УСВ-3 и при расхождении более ±1 с осуществляется коррекция часов сервера.
Сервер ИВК каждые 4 часа, сравнивает шкалу времени УСПД с собственной шкалой времени и при расхождении более ±1 с осуществляется коррекция часов УСПД.
Сравнение шкалы времени счетчиков электроэнергии со шкалой времени УСПД производится во время сеанса связи со счетчиками и при расхождении на величину более ±1 с, осуществляется коррекция часов счетчиков.
Журналы событий счетчика, УСПД, сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке на АИИС КУЭ.
Заводской номер 044-24 АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 044-24 указан в формуляре АИИС КУЭ.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТПОЛ-10 |
100 |
|
ТВЛМ-10 |
34 | |
|
ТЛМ-10 |
6 | |
|
ТПШЛ-10 |
4 | |
|
ТШВ-15 |
7 | |
|
ТШЛ20Б-1 |
3 | |
|
ТШЛ 20 |
3 | |
|
ТВ-110/50 |
18 | |
|
ТВ-ЭК |
33 | |
|
GSK |
6 | |
|
ТВ |
3 | |
|
АОС |
6 |
таблицы 5
|
1 |
2 |
3 |
|
Трансформатор напряжения |
CTY |
6 |
|
НТМИ-6 |
1 | |
|
ЗНОМ-15-63 |
6 | |
|
НКФ-110-57 У1 |
12 | |
|
НОМ-6 |
4 | |
|
НТМИ-6-66 |
7 | |
|
ЗНОЛ.06 |
3 | |
|
СЭТ-4ТМ.03.01 (рег. № 27524-04) |
68 | |
|
СЭТ-4ТМ.03 (рег. № 27524-04) |
15 | |
|
Счетчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М (рег. № 36697-08) |
1 |
|
СЭТ-4ТМ.03М (рег. № 36697-17) |
6 | |
|
СЭТ-4ТМ.03М.01 (рег. № 36697-17) |
1 | |
|
СЭТ-4ТМ.03М (рег. № 36697-12) |
3 | |
|
СЭТ-4ТМ.03М.01 (рег. № 36697-12) |
5 | |
|
Сервер ИВК |
- |
1 |
|
Устройство синхронизации времени |
УСВ-3 |
1 |
|
Контроллер сетевой индустриальный (УСПД) |
СИКОН С70 |
4 |
|
СИКОН С50 |
1 | |
|
Автоматизированное рабочее место |
АРМ |
7 |
|
Документация | ||
|
Формуляр |
ФО 26.51/332/24 |
1 |
Состав измерительных каналов (далее-ИК) приведен в таблице 2.

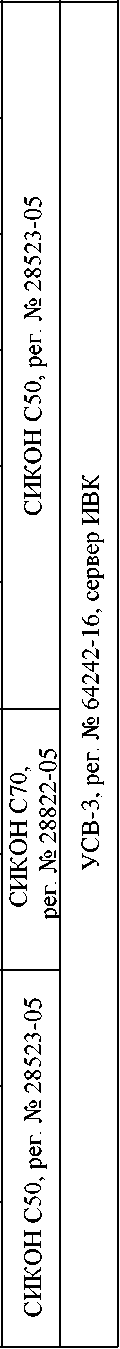

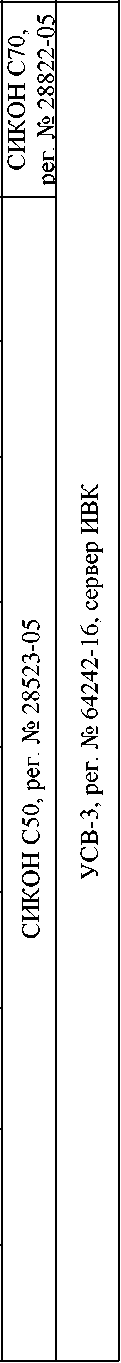

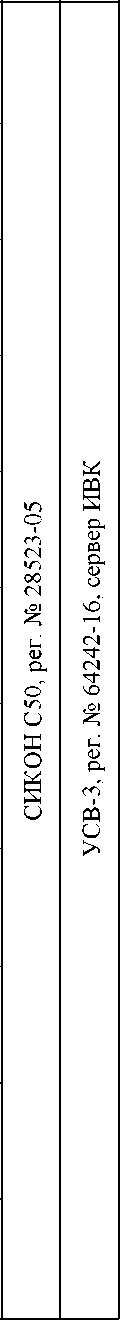

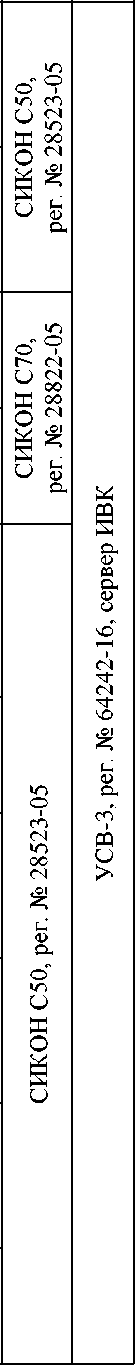

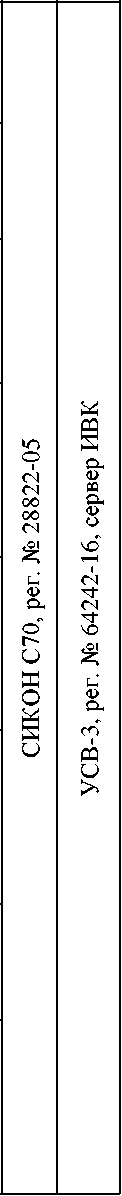

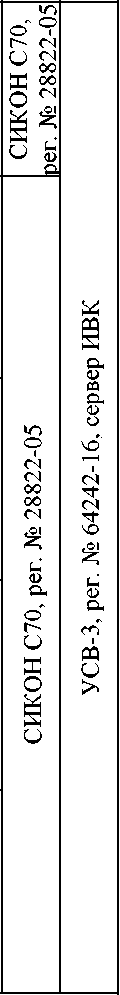

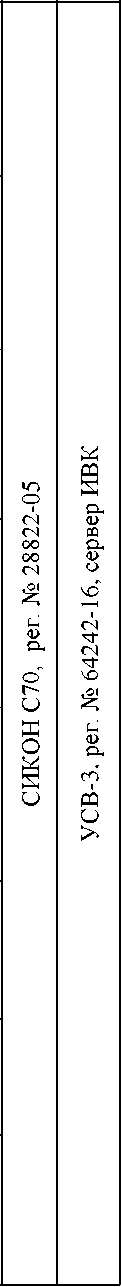

Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
о S о к |
Наименование измерительного канала |
Состав измерительного канала | ||||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
Г) § |
§ | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
Ново-Салаватская ТЭЦ, ТГ-1 выводы генератора 6,3 кВ |
АОС Кл. т. 0,2S Ктт=8000/5 Рег. № 69946-17 |
CTY Кл. т. 0,2 Ктн=6300:^3/100:^3 Рег. № 69945-17 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
о о о 00 и о o' Г' и К О и |
§ С1и о CQ Ои о о ю 1 ю I-.' о С1и СП и |
|
2 |
Ново-Салаватская ТЭЦ, ТГ-4 выводы генератора 6 кВ |
ТШВ-15 Кл. т. 0,5 Ктт=8000/5 Рег. № 1836-63 |
ЗНОЛ.06 Кл. т. 0,5 Ктн=6000:^3/100:^3 Рег. № 3344-04 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 | ||
|
3 |
Ново-Салаватская ТЭЦ, ТГ-5 выводы генератора 10,5 кВ |
АОС Кл. т. 0,2S Ктт=8000/5 Рег. № 69946-17 |
CTY Кл. т. 0,2 Ктн=10500:^3/100:^3 Рег. № 69945-17 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 | ||
|
4 |
Ново-Салаватская ТЭЦ, ТГ-6 выводы генератора 18 кВ |
ТШЛ20Б-1 Кл. т. 0,2 Ктт=8000/5 Рег. № 4016-74 |
3HOM-15-63 Кл. т. 0,5 Ктн=18000:^3/100:^3 Рег. № 1593-62 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 | ||
|
5 |
Ново-Салаватская ТЭЦ, ТГ-7 выводы генератора 18 кВ |
ТШЛ 20 Кл. т. 0,2 Ктт=8000/5 Рег. № 1837-63 |
3HOM-15-63 Кл. т. 0,5 Ктн=18000:^3/100:^3 Рег. № 1593-62 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 | ||
|
6 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, 1 СШ 110 кВ, яч.1, КЛ 110 кВ Ново-Салаватская ТЭЦ - ГПП-1 1Т |
ТВ-ЭК Кл. т. 0,2S Ктт=600/5 Рег. № 56255-14 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524- 04 |
1 00 00 <N I-,' о о” и К о и | |
|
7 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, яч.3, В1 АТ-1 110 кВ |
ТВ-ЭК Кл. т. 0,2S Ктт=800/5 Рег. № 56255-14 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | ||
|
8 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, яч.4, ОВ 110 кВ |
ТВ-ЭК Кл. т. 0,2S Ктт=1000/5 Рег. № 56255-14 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
9 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, 1 СШ 110 кВ, яч.5, ВЛ 110 кВ Ново- Салаватская ТЭЦ -Салават №1 |
ТВ-ЭК Кл. т. 0,2S Ктт=800/5 Рег. № 39966-10 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
10 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, 2 СШ 110 кВ, яч.7, ВЛ 110 кВ Ново- Салаватская ТЭЦ - Салават №2 |
ТВ-ЭК Кл. т. 0,2S Ктт=800/5 Рег. № 39966-10 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
11 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, яч.9 ,ВЛ 110 кВ Ново- Салаватская ТЭЦ -Самаровка |
ТВ-ЭК Кл. т. 0,2S Ктт=400/5 Рег. № 39966-10 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
|
12 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, 1 СШ 110 кВ, яч.11, ВЛ 110 кВ Ново-Салаватская ТЭЦ -Ашкадар №1 |
ТВ-ЭК Кл. т. 0,2S Ктт=800/5 Рег. № 39966-10 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
13 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, 2 СШ 110 кВ, яч.13, ВЛ 110 кВ Ново-Салаватская ТЭЦ -Ашкадар №2 |
ТВ-ЭК Кл. т. 0,2S Ктт=800/5 Рег. № 56255-14 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
14 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, 1 СШ 110 кВ, яч.14, КЛ 110 кВ ГПП-3 2Т |
GSK Кл. т. 0,2S Ктт=400/5 Рег. № 55009-13 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
15 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, яч.15, В2 АТ-1 110 кВ |
ТВ-ЭК Кл. т. 0,2S Ктт=800/5 Рег. № 56255-14 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
|
16 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, 2 СШ 110 кВ, яч.16, КЛ 110 кВ ГПП-2 2Т |
GSK Кл. т. 0,2S Ктт=400/5 Рег. № 55009-13 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
таблицы 2
П
|
1 |
2 |
3 |
4 |
5 |
|
17 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, яч.18, 1СВ |
ТВ-ЭК Кл. т. 0,2S Ктт=1000/5 Рег. № 39966-10 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
18 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №1, яч.19, 2СВ |
ТВ-ЭК Кл. т. 0,2S Ктт=1000/5 Рег. № 39966-10 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
19 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №2, 2 СШ 110 кВ, яч.21, КЛ 110 кВ ГПП-1 4Т |
ТВ-110/50 Кл. т. 0,5 Ктт = 750/5 Рег. № 3190-72 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
20 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №2, 1 СШ 110 кВ, яч.22, ВЛ 110 кВ Ново- Салаватская ТЭЦ -ППК №1 |
ТВ-110/50 Кл. т. 0,5 Ктт = 750/5 Рег. № 3190-72 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
21 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №2, 2 СШ 110 кВ, яч.25, ВЛ 110 кВ Ново- Салаватская ТЭЦ -ППК №2 |
ТВ-110/50 Кл. т. 0,5 Ктт = 750/5 Рег. № 3190-72 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
22 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №2, 1 СШ 110 кВ, яч.27, ВЛ 110 кВ Ново-Салаватская ТЭЦ - ППК №3 |
ТВ-110/50 Кл. т. 0,5 Ктт = 750/5 Рег. № 3190-72 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
23 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №2, яч.28, ШОВ-2 |
ТВ Кл. т. 0,5S Ктт=1000/5 Рег. № 19720-06 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 |
|
24 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №2, 1 СШ 110 кВ, яч.29, ВЛ 110 кВ Ново- Салаватская ТЭЦ -Рассольная |
ТВ-110/50 Кл. т. 0,5 Ктт = 750/5 Рег. № 3190-72 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
|
25 |
Ново-Салаватская ТЭЦ, ЗРУ-110 кВ №2, 2 СШ 110 кВ, яч.31, ВЛ 110 кВ Ново-Салаватская ТЭЦ - НПО |
ТВ-110/50 Кл. т. 0,5 Ктт = 750/5 Рег. № 3190-72 |
НКФ-110-57 У1 Кл. т. 0,5 Ктн=110000:^3/100:^3 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
26 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.1, КЛ-6 кВ ф.1А |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
27 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.1, КЛ-6 кВ ф.1Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
28 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.2, КЛ-6 кВ ф.2А |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
29 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.2, КЛ-6 кВ ф.2Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
30 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.3, КЛ-6 кВ ф.3А |
ТПОЛ-10 Кл. т. 0,5S Ктт=1000/5 Рег. № 47958-11 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
31 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.3, КЛ-6 кВ ф.3Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
32 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.3, КЛ-6 кВ ф.3В |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
33 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.6, КЛ-6 кВ ф.6А |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
34 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.6, КЛ-6 кВ ф.6Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
Продолжение таблицы 2
1
35
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.6,
КЛ-6 кВ ф.6В
ТПОЛ-10
Кл. т. 0,5
Ктт=600/5
Рег. № 1261-59
НТМИ-6
Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49
36
37
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч.7,
КЛ-6 кВ ф.7Б
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, ф.8 «1ШР»
ТПОЛ-10
Кл. т. 0,5
Ктт=600/5
Рег. № 1261-59
НТМИ-6
Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49
38
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, ф.9 «9ШР»
ТПОЛ-10
Кл. т. 0,5
Ктт=1500/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=1500/5
Рег. № 1261-59
НТМИ-6
Кл. т. 0,5
Ктн=6000/100
Рег. № 380-49
НТМИ-6
Кл. т. 0,5
Ктн=6000/100
Рег. № 380-49
39
40
41
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч. 11,
КЛ-6 кВ ф.11А Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч. 11,
КЛ-6 кВ ф.11Б Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 1 секция 6 кВ, яч. 11,
КЛ-6 кВ ф.11В «66Т»
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5 Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=200/5
Рег. № 1261-08
ТПОЛ-10
Кл. т. 0,5
Ктт=600/5
Рег. № 1261-59
42
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 18,
КЛ-6 кВ ф.18А
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5 Рег. № 1261-59
43
44
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 18,
КЛ-6 кВ ф.18Б
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 20,
КЛ-6 кВ ф.20А
ТПОЛ-10
Кл. т. 0,5
Ктт=600/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5 Ктт=1000/5
Рег. № 1261-59
НТМИ-6
Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49
НТМИ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49
НТМИ-6
Кл. т. 0,5 Ктн=6000/100 Рег. № 380-49
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03М.01
Кл. т. 0,5S/1,0 Рег. № 36697-12
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03М.01
Кл. т. 0,5S/1,0 Рег. № 36697-12
|
1 |
2 |
3 |
4 |
5 |
6 |
|
45 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 20, КЛ-6 кВ ф.20Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 |
о 1 сс ОС U о Он о 1Г) и к о и |
|
46 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 24, КЛ-6 кВ ф.24А |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
47 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 24, КЛ-6 кВ ф.24Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
48 |
Ново-Салаватская ТЭЦ,ГРУ-6 кВ, 2 секция 6 кВ, ф.28 «10ШР» |
ТПОЛ-10 Кл. т. 0,5 Ктт=1500/5 Рег. № 1261-08 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
о ОС нтн 00 О 1-' и о & |
|
49 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 30, КЛ-6 кВ ф.30А |
ТПОЛ-10 Кл. т. 0,5 Ктт=200/5 Рег. № 1261-08 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
1 сс С4 ОС (N I-.' о &И o' 1Г) и К О и |
|
50 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 30, КЛ-6 кВ ф.30Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
51 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 32, КЛ-6 кВ ф.32А |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
52 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 32, КЛ-6 кВ ф.32Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
53 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, ф.36 «2ШР» |
ТПОЛ-10 Кл. т. 0,5 Ктт=1500/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
о" ? <м о 5 fe & |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
54 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 38, КЛ-6 кВ ф.38А |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
z = о Щ ОС о g о о |
|
55 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 38, КЛ-6 кВ ф.38Б |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
56 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 40, Трансформатор 2Т |
ТШВ-15 Кл. т. 0,5 Ктт=8000/5 Рег. № 1836-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
o' ? <N 00 Щ 00 О § О & |
|
57 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 42, КЛ-6 кВ ф.42А |
ТПОЛ-10 Кл. т. 0,5S Ктт=1000/5 Рег. № 47958-11 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
о" ? о ' Щ ао О § О а |
|
58 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 2 секция 6 кВ, яч. 42, КЛ-6 кВ ф.42Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
59 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 21, Трансформатор 1Т |
ТШВ-15 Кл. т. 0,5 Ктт=8000/5 Рег. № 1836-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
о" ? <м о <м о 5 fe & |
|
60 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 23, КЛ-6 кВ ф.23А |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
1 1Г) 00 <М U о о" и К О и |
|
61 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 23, КЛ-6 кВ ф.23Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
62 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 27, КЛ-6 кВ ф.27А |
ТПОЛ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
63 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 27, КЛ-6 кВ ф.27Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
Продолжение таблицы 2
1
64
65
66
67
68
69
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 29,
КЛ-6 кВ ф.29А Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 29,
КЛ-6 кВ ф.29Б Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 31,
КЛ-6 кВ ф.31А Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 31,
КЛ-6 кВ ф.31Б Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 35,
КЛ-6 кВ ф.35А Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 35,
КЛ-6 кВ ф.35Б
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, ф.37А «3ШР»
3
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=600/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=600/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
70
71
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, ф.37Б «4ШР»
72
73
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 41,
КЛ-6 кВ ф.41А
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 41,
КЛ-6 кВ ф.41Б
Ктт=1000/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5
Рег. № 1261-59
ТПОЛ-10
Кл. т. 0,5S
Ктт=600/5 Рег. № 47958-11
74
Ново-Салаватская
ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 43,
КЛ-6 кВ ф.43А
ТПОЛ-10
Кл. т. 0,5
Ктт=1000/5
Рег. № 1261-59
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100 Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70
НТМИ-6-66
Кл. т. 0,5
Ктн=6000/100
Рег. № 2611-70
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0
Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0
Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0
Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03.01
Кл. т. 0,5S/1,0 Рег. № 27524-04
СЭТ-4ТМ.03М.01
Кл. т. 0,5S/1,0 Рег. № 36697-12
|
1 |
2 |
3 |
4 |
5 |
|
75 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 3 секция 6 кВ, яч. 43, КЛ-6 кВ ф.43Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
76 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 52, КЛ-6 кВ ф.52А |
ТВЛМ-10 Кл. т. 0,5 Ктт= 1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
77 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 52, КЛ-6 кВ ф.52Б |
ТВЛМ-10 Кл. т. 0,5 Ктт= 1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
78 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 53, КЛ-6 кВ ф.53А |
ТПОЛ-10 Кл. т. 0,5S Ктт=1000/5 Рег. № 47958-11 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
79 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 53, КЛ-6 кВ ф.53Б |
ТВЛМ-10 Кл. т. 0,5 Ктт= 1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
80 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 54, КЛ-6 кВ ф.54А |
ТВЛМ-10 Кл. т. 0,5 Ктт= 1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
81 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 54, КЛ-6 кВ ф.54Б |
ТВЛМ-10 Кл. т. 0,5 Ктт= 1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
82 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 55, КЛ-6 кВ ф.55А |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
83 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 55, КЛ-6 кВ ф.55Б |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
84 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 56, КЛ-6 кВ ф.56А |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
85 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 56, КЛ-6 кВ ф.56Б |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
86 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 58, КЛ-6 кВ ф.58А |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
о 1 сс ОС U о o' и К о и |
|
87 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 58, КЛ-6 кВ ф.58Б |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
88 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, ф.59А «5ШР» |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
о" ? Г' <м 00 Щ ао О § О а |
|
89 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, ф.59Б «6ШР» |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
90 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 61, КЛ-6 кВ ф.61А |
ТПОЛ-10 Кл. т. 0,5S Ктт=1000/5 Рег. № 47958-11 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
1 сс U о о" и К О и |
|
91 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 61, КЛ-6 кВ ф.61Б |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
92 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 62, КЛ-6 кВ ф.62А |
ТВЛМ-10 Кл. т. 0,5 Ктт=1000/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
93 |
Ново-Салаватская ТЭЦ, ГРУ-6 кВ, 4 секция 6 кВ, яч. 62, КЛ-6 кВ ф.62Б |
ТПОЛ-10 Кл. т. 0,5 Ктт=600/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 | |
|
94 |
Ново-Салаватская ТЭЦ, РУСН-6 кВ, 7 секция 6 кВ, яч. 131, питание резервной сборки ПА от трансформатора 1ТР |
ТПШЛ-10 Кл. т. 0,5 Ктт=2000/5 Рег. № 1423-60 |
НОМ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 159-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
0^9 <м 00 Щ ао О § о а |
|
1 |
2 |
3 |
4 |
5 |
|
95 |
Ново-Салаватская ТЭЦ, РУСН-6 кВ, 7 секция 6 кВ, яч.132, питание резервной сборки1А от трансформатора 1ТР |
ТПШЛ-10 Кл. т. 0,5 Ктт=2000/5 Рег. № 1423-60 |
НОМ-6 Кл. т. 0,5 Ктн=6000/100 Рег. № 159-49 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
96 |
Ново-Салаватская ТЭЦ, РУСН-6 кВ, 7 секция 6 кВ, яч.163, рабочее питание 7 секции РУСН-6кВ от трансформатора 26Т |
ТЛМ-10 Кл. т. 0,5 Ктт=1500/5 Рег. № 2473-69 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
97 |
Ново-Салаватская ТЭЦ, РУСН-6 кВ, 8 секция 6 кВ, яч.196, рабочее питание 8 секции РУСН-6кВ от трансформатора 26Т |
ТВЛМ-10 Кл. т. 0,5 Ктт=1500/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
98 |
Ново-Салаватская ТЭЦ, РУСН-6 кВ, 9 секция 6 кВ, яч.217, рабочее питание 9 секции РУСН-6кВ от трансформатора 27Т |
ТЛМ-10 Кл. т. 0,5 Ктт=1500/5 Рег. № 2473-69 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
99 |
Ново-Салаватская ТЭЦ, РУСН-6 кВ, 10 секция 6 кВ, яч.237, рабочее питание 10 секции РУСН-6кВ от трансформатора 27Т |
ТЛМ-10 Кл. т. 0,5 Ктт=1500/5 Рег. № 2473-69 |
НТМИ-6-66 Кл. т. 0,5 Ктн=6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
Примечания:
-
1 Допускается замена измерительных компонентов - стандартизованных ТТ, ТН и счетчиков электрической энергии на стандартизованные измерительные компоненты утвержденных типов того же класса точности или более высокого, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
2 Допускается замена УСВ, УСПД на аналогичные утвержденных типов.
-
3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносятся изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные
АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±5, % |
Границы погрешности в рабочих условиях ±5, % |
|
2, 19, 20, 21, 22, 24, 25 |
Активная |
1,2 |
2,9 |
|
Реактивная |
1,9 |
4,5 | |
|
1, 3 |
Активная |
0,6 |
1,3 |
|
Реактивная |
1,0 |
2,2 | |
|
4, 5 |
Активная |
0,8 |
1,5 |
|
Реактивная |
1,2 |
2,3 | |
|
6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, |
Активная |
0,8 |
1,2 |
|
18 |
Реактивная |
1,2 |
1,9 |
|
23 |
Активная |
1,2 |
1,7 |
|
Реактивная |
1,8 |
2,7 | |
|
30, 57, 73, 78, 90 |
Активная |
1,3 |
1,9 |
|
Реактивная |
2,1 |
3,6 | |
|
26, 27, 28, 29, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 74, 75, 76, 77, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 91, 92, 93, 94, 95, 96, 97, 98, 99 |
Активная Реактивная |
1,3 2,1 |
3,0 5,1 |
|
Пределы допускаемой абсолютной |
погрешности |
синхронизации | |
|
компонентов СОЕВ АИИС КУЭ к шкале координированного времени |
±5 | ||
|
РФ UTC (SU), с | |||
|
Примечания: | |||
|
1 Характеристики погрешности ИК даны для измерений электроэнергии | |||
|
(получасовая). | |||
|
2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
|
соответствующие вероятности Р = 0,95 | |||
|
3 Границы погрешности результатов измерений приведены для cosф=0,8, токе ТТ, | |||
|
равном 100 % от 1ном для нормальных условий и |
при cosф=0,8, токе ТТ, равном 5 % | ||
|
от 1ном для рабочих условий, при температуре окружающего воздуха в месте расположения | |||
|
счетчиков от +5°С до +35 °С. | |||
Таблица 4 - Основные технические
АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
99 |
|
Нормальные условия параметры сети:
температура окружающей среды для счетчиков, °С |
от 98 до102 от 100 до 120 0,8 50 от +21 до +25 |
таблицы 4
|
1 |
2 |
|
Условия эксплуатации параметры сети: - напряжение, % от Uhom |
от 90 до 110 |
|
- ток, % от Ihom |
от 1 до 120 |
|
- коэффициент мощности cos9 (sin9) |
от 0,5 инд. до 1 емк от |
|
- частота, Гц |
49,6 до 50,4 |
|
температура окружающей среды для ТТ и ТН, °С |
от -60 до +40 |
|
температура окружающей среды для счетчиков, °С |
от +5 до +35 |
|
температура окружающей среды для УСПД, °С |
от +10 до +30 |
|
температура окружающей среды для сервера, °С |
от +10 до +30 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, %, не более |
98 |
|
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03, СЭТ-4ТМ.03.01 (рег. № 27524-04) |
90000 |
|
СЭТ-4ТМ.03М (рег. № 36697-08) |
140000 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01 (рег. № 36697-12) |
165000 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01 (рег. № 36697-17) |
220000 |
|
УСПД: СИКОН С50, СИКОН С70 - среднее время наработки на отказ, ч, не менее |
70000 |
|
УСВ-3: - среднее время наработки на отказ, ч, не менее |
45000 |
|
Сервер ИВК: - среднее время наработки на отказ, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации Счетчики: СЭТ-4ТМ.03, СЭТ-4ТМ.03.01 (рег. № 27524-04) -каждого массива профиля при времени интегрирования |
113 |
|
30 мин, сут. не менее СЭТ-4ТМ.03М (рег. № 36697-08) -каждого массива профиля при времени интегрирования 30 мин, сут. не менее |
113 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01 (рег. № 36697-12) -каждого массива профиля при времени интегрирования 30 мин, сут, не менее |
114 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01 (рег. № 36697-17) -каждого массива профиля при времени интегрирования 30 мин, сут, не менее |
114 |
|
УСПД: СИКОН С50, СИКОН С70 - суточные данные о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу, сут, не менее |
45 |
|
Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- в журнале событий счетчика и УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика и УСПД;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера БД;
-
- защита на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на сервер БД.
