Номер по Госреестру СИ: 94766-25
94766-25 Преобразователи плотности жидкости измерительные
(тип 7835)
Назначение средства измерений:
Преобразователи плотности жидкости измерительные тип
7835 (далее -преобразователь плотности), предназначены для непрерывного измерения плотности нефти при транспортировке по трубопроводам.

Внешний вид.
Преобразователи плотности жидкости измерительные
Рисунок № 1

Внешний вид.
Преобразователи плотности жидкости измерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.2 документа «Руководство по установке и настройке конфигурации. Преобразователи плотности жидкости измерительные 7835/45/46/47. Стандартная и усовершенствованная электроника».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности».
ПравообладательФирма «Mobrey Ltd», Великобритания
Адрес: Slough, SL1 4UE, UK
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аПринцип действия преобразователя плотности основан на зависимости частоты собственных колебаний резонатора от плотности, протекающей через преобразователь плотности жидкости. Резонатор представляет собой вместе с системой возбуждения и обратной связи электромеханический генератор. Частота колебаний генератора зависит от формы, размеров, жесткости, массы резонатора и жидкости.
Преобразователь плотности представляет с собой цельнометаллическую конструкцию. Конструктивно преобразователь плотности состоит из металлического корпуса цилиндрической формы внутри которого размещен цилиндрический резонатор и электронного преобразователя, установленного на внешней стороне корпуса. Резонатор выполнен в виде трубки из сплава с низким коэффициентом термического расширения, соединенной на концах сильфонами, которые закреплены через фланцы к подводящим и отводящим трубопроводам. Частота колебаний трубки измеряется с помощью приемной катушки и подается в электронный преобразователь. С электронного преобразователя измеряемая величина передается на внешнее устройство в виде частотного сигнала.

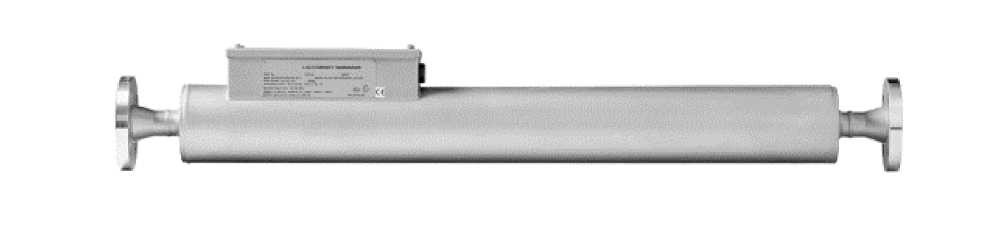

Общий вид преобразователя плотности приведен на рисунке 1.
Рисунок 1 - Общий вид преобразователя плотности

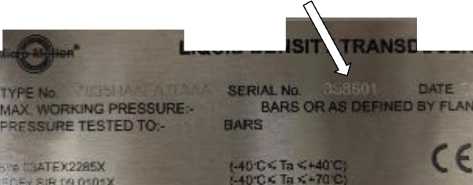

К преобразователям плотности данного типа относятся преобразователи плотности жидкости измерительные тип 7835 с серийными номерами 358600, 358601, 358602. Формат серийного номера преобразователя плотности - цифровой. Серийный номер преобразователя плотности наносится методом лазерной гравировки на идентификационную табличку, размещенную на боковой стороне электронного преобразователя, указанный на рисунке 2.
LIQfflD DEN
Место нанесения серийного номера
"■5)8
\.1;е+:у ud. SL1 и» »«К
«>.’г/».д1дхг>эЦоп.ссп
• -y-.fT
Рисунок 2 - Место нанесения серийного номера
Пломбирование преобразователя плотности не предусмотрено. Нанесение знака поверки на преобразователь плотности не предусмотрено.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 700 до 930 |
|
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±0,3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 и ТР ЕАЭС 045/2017 |
|
Температура измеряемой среды, °С |
от 0 до +50 |
|
Давление, МПа |
от 0 до 1,6 |
|
Напряжение электрического питания постоянного тока, В |
от 15,5 до 33 |
|
Номинальный диаметр условного прохода (DN), мм |
25 |
|
Габаритные размеры, мм, не более:
|
160 102 1207 |
|
Масса, кг, не более |
22 |
