Номер по Госреестру СИ: 94775-25
94775-25 Антенны дипольные низкочастотные
(АДН-7М)
Назначение средства измерений:
Антенны дипольные низкочастотные АДН-7М (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.

Внешний вид.
Антенны дипольные низкочастотные
Рисунок № 1

Внешний вид.
Антенны дипольные низкочастотные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку фотохимическим методом для последующего крепления эксплуатационной документации.
на корпусе антенн и типографским способом на титульные листы
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 7 «Порядок работы» ЛТМВ.464653.008РЭ «Антенна дипольная низкочастотная АДН-7М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
Приказ Росстандарта от 30 декабря 2022 г. № 3343 «Об утверждении государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц»;
ЛТМВ.464653.008ТУ Технические условия. Антенна дипольная низкочастотная АДН-7М.
ПравообладательОбщество с ограниченной ответственностью «ИЗМЕРИЛОВКА» (ООО «ИЗМЕРИЛОВКА»)
ИНН 7733342978
Юридический адрес: 125367, г. Москва, Полесский пр-д, д. 16, стр. 1, эт. 2, помещ. I, ком. 36, оф. А1Х
Телефон (факс): +7 (499) 390-34-44
E-mail: zakaz@izmerilovka.ru
Изготовитель
Общество с ограниченной ответственностью «ИЗМЕРИЛОВКА» (ООО «ИЗМЕРИЛОВКА»)ИНН 7733342978
Адрес: 125367, г. Москва, Полесский пр-д, д. 16, стр. 1, эт. 2, помещ. I, ком. 36, оф. А1Х
Телефон (факс): +7 (499) 390-34-44
E-mail: zakaz@izmerilovka.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23
Факс: +7 (495) 583-99-48
Правообладатель
Общество с ограниченной ответственностью «ИЗМЕРИЛОВКА» (ООО «ИЗМЕРИЛОВКА»)ИНН 7733342978
Юридический адрес: 125367, г. Москва, Полесский пр-д, д. 16, стр. 1, эт. 2, помещ. I, ком. 36, оф. А1Х
Телефон (факс): +7 (499) 390-34-44
E-mail: zakaz@izmerilovka.ru
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем в приемном симметричном нагруженном вибраторе электрического тока в соответствующее ему переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенны выполнены в металлическом корпусе с выходным разъёмом N-тип (розетка) в нижней части и симметричным нагруженным дисками вибратором в верхней части. Вибраторы закреплены на боковых поверхностях круглого металлического корпуса, в котором размещены усилитель и элементы питания в виде аккумуляторных батарей. В верхней части корпуса размещены движковый переключатель, гнездо зарядное и светодиодные индикаторы заряда-разряда аккумуляторов.
Питание антенн осуществляется от внутреннего аккумуляторного источника питания, зарядка которого осуществляется зарядным устройством.
Для предотвращения несанкционированного доступа антенны имеют защитные пломбы винтов крепления изготовителя, расположенные в верхней части корпуса, разрушающиеся при вскрытии корпуса.

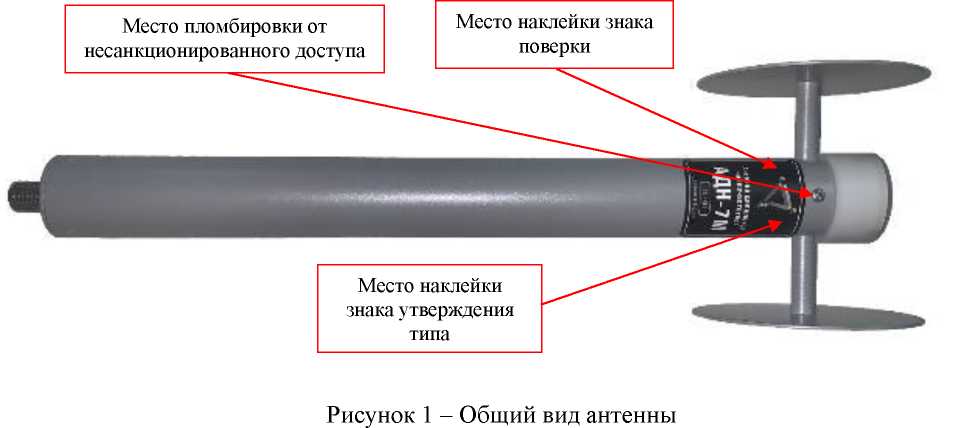

Общий вид антенн, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр антенны, наносится фотохимическим методом или гравированием на информационную табличку, размещаемую на корпусе.

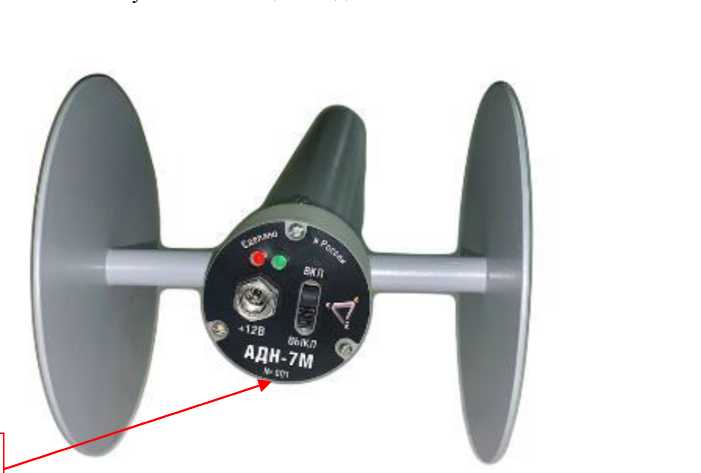

Место нанесения заводского номера
Рисунок 2 - Общий вид антенны сверху
Таблица 3 -
|
п/п |
Наименование |
Обозначение |
Количество, шт. |
|
1 |
Антенна дипольная низкочастотная |
АДН-7М |
1 |
|
2 |
Кабель соединительный |
- |
1 |
|
3 |
Устройство зарядное |
БПС 12-0,35 |
1 |
|
4 |
Держатель антенны 1) |
- |
1 |
|
5 |
Штатив 1) |
- |
1 |
|
6 |
Футляр (чемодан-кейс) 1) |
- |
1 |
|
7 |
Руководство по эксплуатации |
ЛТМВ.464653.008РЭ |
1 экз. |
|
8 |
Паспорт |
ЛТМВ.464653.008ПС |
1 экз. |
|
1) - поставляется по согласованию с заказчиком. | |||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, Гц |
от 60 до 3 •IO7 |
|
Коэффициент калибровки, дБ (м-1) |
от 5 до 30 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
± 2 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Тип выходного соединителя |
N-тип (розетка) |
|
Номинальное выходное сопротивление, Ом |
50 |
|
Напряжение питания постоянного тока, только для зарядки встроенных аккумуляторных батарей, В |
+12 |
|
Время непрерывной работы при полностью заряженных аккумуляторных батарей, ч, не менее |
10 |
|
Масса, кг, не более |
1,0 |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
450x120x110 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре +25 °С, % атмосферное давление, кПа |
от + 15 до + 25 до 80 от 84,0 до 106,7 |
