Номер по Госреестру СИ: 94777-25
94777-25 Устройство весоизмерительное
(УВ-3000БП)
Назначение средства измерений:
Устройство весоизмерительное УВ-3000БП (далее - устройство) предназначено для статического измерения массы рулонов бумаги.

Внешний вид.
Устройство весоизмерительное
Рисунок № 1

Внешний вид.
Устройство весоизмерительное
Рисунок № 2

Внешний вид.
Устройство весоизмерительное
Рисунок № 3

Внешний вид.
Устройство весоизмерительное
Рисунок № 4
Программное обеспечение
Терминал IND570 имеет встроенное программное обеспечение (ПО). ПО делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится
в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении устройства в сеть или может быть вызван через меню ПО терминала.
Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция устройства исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
I.xx.yyyy |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
-* |
|
где - х, y принимают значения от 0 до 9 и относится к метрологически незначимой части ПО. *- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на шкафу управления, в соответствии с рисунком 4 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.2 «Использование по назначению» документа «Устройство весоизмерительное УВ-3000БП. Руководство по эксплуатации. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ПравообладательОбщество с ограниченной ответственностью «Кама» (ООО «Кама»)
ИНН 5916031750
Юридический адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11 Телефон/факс: +7(342)270-00-21
E-mail: info@cbk-kama.ru
Изготовитель
Общество с ограниченной ответственностью «Кама» (ООО «Кама») ИНН 5916031750Адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11
Телефон/факс: +7(342)270-00-21
E-mail: info@cbk-kama.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. 1
Тел.: +7 (495) 108-6950
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Кама» (ООО «Кама»)ИНН 5916031750
Юридический адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11 Телефон/факс: +7(342)270-00-21
E-mail: info@cbk-kama.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (далее - АЦП) терминала, и выводится, как результат взвешивания, на дисплей терминала.
Конструктивно устройство состоит из рамы, грузоприемного
устройства (далее - ГПУ) в виде ленты-транспортера, с четырьмя весозмерительными тензорезисторными датчиками RLC (регистрационный номер в Федеральном информационном фонде обеспечения единства измерений 55378-13), соединительной коробки, шкафа управления, включающего в себя терминал IND570.
Устройство имеет следующие функции:
-
- первоначальная установка нуля;
-
- полуавтоматическая установка нуля;
-
- слежение за нулем.
К настоящему типу средства измерений относится устройство весоизмерительное УВ-3000БП с заводским номером 0085562-66К.
Алюминиевая маркировочная табличка наносится на шкаф управления и содержит следующие основные данные:
-
- наименование и обозначение средства измерений;
-
- наименование предприятия-изготовителя;
-
- заводской номер;
-
- знак утверждения типа;
-
- минимальная (Min) и максимальная (Max) нагрузки;
-
- действительная цена деления шкалы (d);
-
- температурный диапазон.
Заводской номер, идентифицирующий устройство, имеет буквенно-цифровой формат, нанесен методом гравировки на маркировочную табличку.
Общий вид устройства, схема пломбировки терминала от несанкционированного доступа, место нанесения заводского номера и знака утверждения типа представлены на рисунках 1 - 4.
Нанесение знака поверки на средство измерений не предусмотрено.

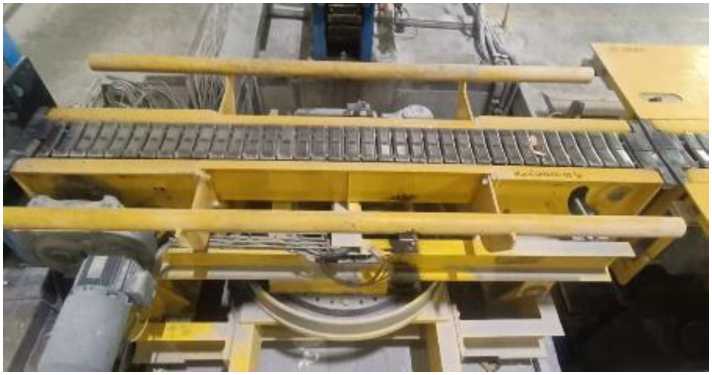

Рисунок 1 - Общий вид ГПУ устройства
Рисунок 2 - Общий вид терминала IND570
Место пломбировки
Рисунок 3 - Схема пломбировки терминала от несанкционированного доступа
’ ООО «КАМА
Место нанесения знака утверждения типа

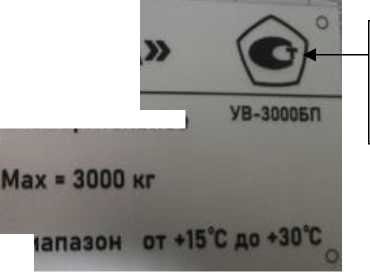

Рисунок 4 - Маркировочная табличка
Место нанесения заводского номера
Устройство весоиэмеритвлынов ^»0085562-66К
Min > 100кг; ,
d« 1 кг -
Темпвратурныйдм
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка, (Max), кг |
3000 |
|
Минимальная нагрузка, (Min), кг |
100 |
|
Действительная цена деления шкалы, d, поверочный интервал, е (е d), кг |
1 |
|
Число поверочных интервалов, n |
3000 |
|
Пределы допускаемой абсолютной погрешности (mpe) при первичной поверке (в эксплуатации) в интервалах нагрузки, кг:
|
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 187 до 242 50±1 |
|
Габаритные размеры ГПУ (ширина^длина^высота), мм, не более |
1500x2000x600 |
|
Условия эксплуатации:
|
от +15 до +30 от 30 до 80 |
