Номер по Госреестру СИ: 94778-25
94778-25 Профилометр стилусный
(KLA-Tencor P-17)
Назначение средства измерений:
Профилометр стилусный KLA-Tencor P-17 (далее - профилометр) предназначен для измерений параметров шероховатости поверхностей изделий и высотных размеров неровностей.
Внешний вид.
Профилометр стилусный
Рисунок № 1
Внешний вид.
Профилометр стилусный
Рисунок № 2
Общие сведения
Дата публикации - 03.03.2025
Срок свидетельства -
Номер записи - 196573
ID в реестре СИ - 1423888
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - KLA Corporation
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№427 от 2025.02.28 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Профилометр стилусный (KLA-Tencor P-17)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Профилометр стилусный (KLA-Tencor P-17)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Профилометр стилусный (KLA-Tencor P-17)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Профилометр имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации. За метрологически значимое принимается все ПО.
Программное обеспечение Profiler является специализированным ПО профилометра и предназначено для его управления и обработки результатов измерений. ПО не может быть использовано отдельно от профилометра.
Конструкция профилометра исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО профилометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является встроенный менеджер лицензий (специальная программа, направленная на борьбу с компьютерным пиратством нарушением авторских прав) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм
к аппаратному что позволяет не имеет прав
блочного шифрования информации), привязывающая ПО и его модули идентификатору компьютера и серийному номеру профилометра, предотвратить неавторизованное использование ПО. Оператор системы доступа (на уровне операционной системы) для самостоятельной модификации системных файлов установленного на компьютер ПО, а также для установки стороннего ПО.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО профилометра
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profiler |
|
Номер версии (идентификационный номер) ПО, не ниже |
v. 7.35 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Порядок работы» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657.
Изготовитель
KLA Corporation, СШААдрес: Three Technology Drive Milpitas, California 95035 Тел./факс: +1 (408) 875-3000
Тел. +1-408-875-3000
Web-сайт: www.kla.com
Правообладатель KLA Corporation, США
Адрес: Three Technology Drive Milpitas, California 95035 Тел./факс: +1 (408) 875-3000
Тел. +1-408-875-3000
Web-сайт: www.kla.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-37-29
E-mail: OlgaVI@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
KLA Corporation, СШААдрес: Three Technology Drive Milpitas, California 95035 Тел./факс: +1 (408) 875-3000
Тел. +1-408-875-3000
Web-сайт: www.kla.com
Принцип действия профилометра основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения емкостного сопротивления, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на экран персонального компьютера (в виде профилограммы и числовых значений параметров шероховатости). Питание профилометра осуществляется от сети переменного тока через адаптер или от батареи.
Профилометр является стационарным измерительным устройством и состоит из блока привода с емкостным датчиком и блока обработки информации.
Управление и настройка профилометра осуществляются с помощью мышки и клавиатуры компьютера, подключаемого к блоку электроники. Все данные и изображения могут быть выведены на монитор или сохранены в компьютере.

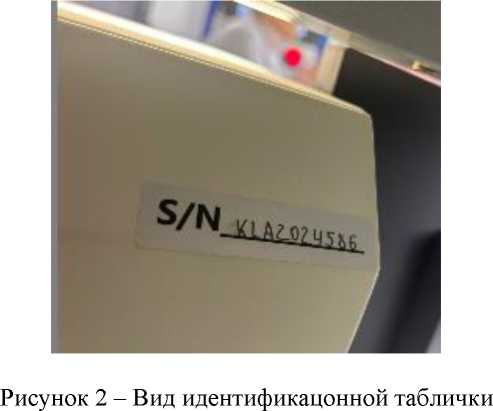

Общий вид профилометра приведен на рисунке 1. Заводской номер профилометра имеет буквенно-цифровое обозначение и нанесен вручную на заднюю часть корпуса профилометра в виде шильды. (Рисунок 2). Пломбирование профилометра не предусмотрено. Нанесение знака поверки на профилометры не предусмотрено.
К профилометру стилусному KLA-Tencor P-17 данного типа относится профилометр с заводским номером № KLA2024586.

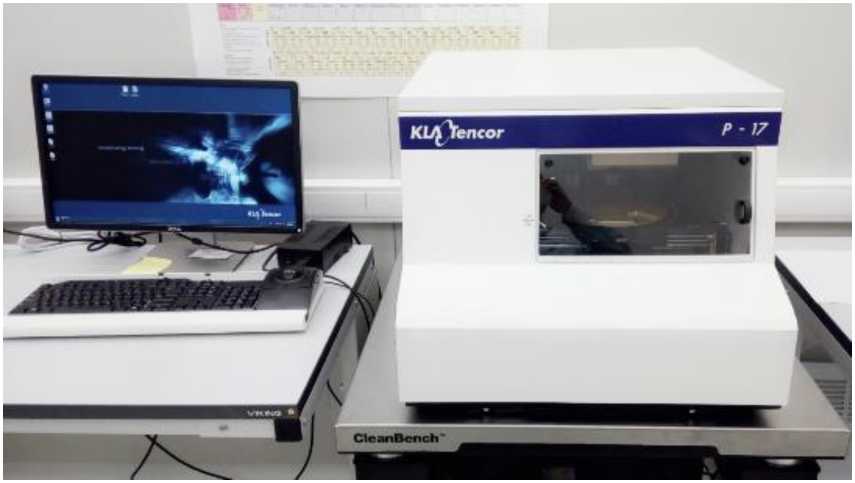

Рисунок 1 - Внешний вид профилометра стилусного KLA-Tencor P-17
Таблица 2 -
п
|
Наименование характеристики |
Значение |
|
Диапазон измерений параметра шероховатости Ra, мкм |
от 0,001 до 30 |
|
Пределы допускаемой относительной погрешности измерений параметра шероховатости Ra, % |
±5 |
|
Диапазон измерений высоты неровностей, мкм |
от 0,003 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений высоты неровностей, мкм |
±(0,006 +H/20), где H -измеряемая высота неровностей, мкм |
|
Повторяемость результатов измерений высоты неровностей (для неровностей высотой менее 1 мкм), нм, не более |
2,5 |
|
Повторяемость результатов измерений высоты неровностей (для неровностей высотой более 1 мкм), %, не более |
0,25 |
Таблица 3 - Технические характеристики профилометра
|
Наименование характеристики |
Значение |
|
Максимальный диаметр образцов, мм |
200 |
|
Угол поворота образца вокруг оси |
360° |
|
Максимальная толщина образцов, мм |
55 |
|
Габаритные размеры, мм, не более, | |
|
-длина, |
780 |
|
-ширина, |
570 |
|
-высота |
450 |
|
Питающее напряжение, В |
от 210 до 230 |
|
Частота, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
1500 |
Таблица 4 - Условия
|
Диапазон рабочих температур, °С |
от +18 до+ 22 |
|
Относительная влажность, %, не более, без конденсата |
80 |
