Номер по Госреестру СИ: 94781-25
94781-25 Нивелиры электронные
(FOIF)
Назначение средства измерений:
Нивелиры электронные FOIF (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Внешний вид.
Нивелиры электронные
Рисунок № 1
Внешний вид.
Нивелиры электронные
Рисунок № 2
Внешний вид.
Нивелиры электронные
Рисунок № 3
Общие сведения
Дата публикации - 03.03.2025
Срок свидетельства - 28.02.2030
Номер записи - 196575
ID в реестре СИ - 1423890
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FOIF EL302A, FOIF EL03, FOIF,
Производитель
Изготовитель - Suzhou FOIF Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№427 от 2025.02.28 ПРИКАЗ_Об утверждении типов средств измерений (22)
№505 от 2025.03.14 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 февраля 2025 г. № 427 «Об утверждении типов средств измерений»
№505 от 2025.03.14 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 февраля 2025 г. № 427 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Нивелиры электронные (FOIF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Suzhou FOIF Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88115-23 01.02.2028 |
Тахеометры электронные, FOIF Suzhou FOIF Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94781-25 28.02.2030 |
Нивелиры электронные, FOIF Suzhou FOIF Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Нивелиры электронные (FOIF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 26 | 6 | 25 | 1 | 0 | 25 | 24 | 1 |
Стоимость поверки Нивелиры электронные (FOIF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В нивелирах используется встроенное микропрограммное обеспечение (далее -МПО), осуществляющее обработку измерительной информации, отображение результатов измерений на дисплее и их экспорт по интерфейсным каналам. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Модификация |
FOIF EL302A |
FOIF EL03 |
|
Идентификационное наименование ПО |
МПО | |
|
Номер версии (идентификационный номер ПО) |
не ниже V2.6Y R7 |
не ниже V2.8Y E6 |
|
Цифровой идентификатор ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Функция базовых измерений» документа НЭ FOIF ЕЕ3,02Л-ЕЕ03,.РЭ «Нивелиры электронные FOIF. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Стандарт предприятия Suzhou FOIF Co., Ltd., КНР.
ПравообладательSuzhou FOIF Co., Ltd., КНР
Адрес: 18 Tong Yuan Road, Industrial Park Suzhou, 215006, P.R. China Тел.: + 86-512-65224904
Факс: + 86-512-65230619
E-mail: internationalsales@foif.com.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Suzhou FOIF Co., Ltd., КНРАдрес: 18 Tong Yuan Road, Industrial Park Suzhou, 215006, P.R. China Тел.: + 86-512-65224904
Факс: + 86-512-65230619
E-mail: internationalsales@foif.com.cn
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью магнитодемпфируемого компенсатора. Принцип измерений превышений состоит в суммировании разностей отсчетов (проекций визирной оси на нивелирные рейки) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии, образующей нивелирный ход.
Конструктивно нивелиры выполнены в едином блоке. Основными компонентами нивелира являются оптическая часть, электронно-измерительный и регистрирующий модули, несъемная подставка (трегер) с тремя подъемными винтами. Оптическая часть нивелиров состоит из объектива, окуляра, зрительной трубы с фокусирующим кольцом и винта окуляра зрительной трубы.
Приведение нивелиров в рабочее положение осуществляется по круглому установочному уровню с помощью подъемных винтов. Наведение в горизонтальной плоскости на рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства.
На задней панели нивелиров расположена кнопочная панель управления с жидкокристаллическим монохромным дисплеем с возможностью подсветки. На боковых панелях расположены винт фокусировки, наводящие винты горизонтального круга, отсек под аккумуляторную батарею, кнопка быстрого измерения, а также слот для карт памяти типа SD.
Нивелиры работают в режиме электронного автоматического считывания, используя для вычисления превышений специальные рейки с кодовой шкалой, и в режиме оптического считывания, с использованием для измерений превышений стандартные нивелирные рейки со штриховой метрической шкалой.
При работе в режиме электронного автоматического считывании результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти. Впоследствии результаты могут быть переданы на внешние устройства посредством интерфейсного кабеля или Bluetooth (для модификации FOIF EL03). На нижней части корпуса нивелиров по заказу может быть установлен разъем для подключения к персональному компьютеру через интерфейс стандарта RS-232.
Нивелиры изготавливаются в двух модификациях: FOIF EL302A, FOIF EL03, отличающихся погрешностью измерений в режиме электронного автоматического считывании.
Заводской номер нивелиров в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе нивелира.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование крепёжных винтов корпуса нивелиров не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

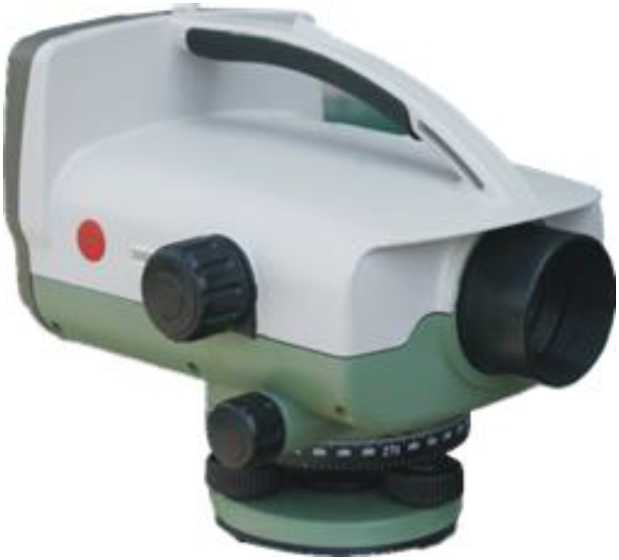

Общий вид приборов приведён на рисунке 1.
а)
б)

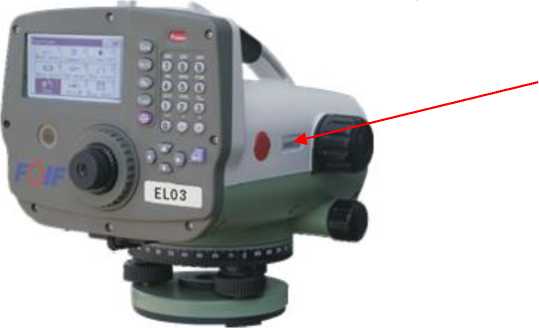

Рисунок 1
Место нанесения маркировочной наклейки с заводским номером средства измерений
- Нивелиры электронные FOIF: а) общий вид; б) место размещения заводского номера
Таблица 4 - Комплектность
в
|
Наименование |
Обозначение |
Количество |
|
Нивелир электронный |
FOIF |
1 шт. |
|
Аккумуляторная батарея |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Интерфейсный кабель |
1 шт. | |
|
Карта памяти формата SD |
1 шт. | |
|
Набор инструментов |
1 шт. | |
|
Защитная крышка объектива |
1 шт. | |
|
Транспортировочный футляр |
1 шт. | |
|
Рейка нивелирная кодовая |
B3020 / B3030 / B2620 / B2630 / B2650 |
По заказу |
|
Пульт дистанционного управления |
- |
По заказу |
|
Руководство по эксплуатации на USB-флеш накопителе |
НЭ FOIF EL302A-EL03.РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
FOIF EL302A |
FOIF EL03 |
|
Угол i нивелира (угол между визирной осью зрительной трубы и горизонтальной плоскость), не более |
10" | |
|
Допускаемое среднее квадратическое отклонение измерений превышений на 1 км двойного хода при электронном считывании, мм:
|
0,7 1,0 1,0 |
0,3 1,0 1,0 |
|
Допускаемое среднее квадратическое отклонение измерений превышений на 1 км двойного хода при оптическом считывании, мм |
1,5 | |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
FOIF EL302A FOIF EL03 |
|
Увеличение зрительной трубы, крат, не менее |
30 |
|
Угловое поле зрения зрительной трубы, не менее |
1°30' |
|
Наименьшее расстояние визирования, м, не более - при электронном считывании |
2 |
|
- при оптическом считывании |
1 |
|
Цена деления горизонтального лимба |
1° |
|
Диапазон компенсации компенсатора |
±14' |
|
Цена деления круглого установочного уровня |
8' / 2 мм |
|
Напряжение питания постоянного тока, В |
7,4 6,0 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
240x195x195 |
|
Масса, кг, не более |
3 |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
