Номер по Госреестру СИ: 94787-25
94787-25 Термометры цифровые прецизионные
(M1P1)
Назначение средства измерений:
Термометры цифровые прецизионные M1P1 (далее - термометры) предназначены для измерений температуры различных сред в лабораторных и производственных условиях.
Внешний вид.
Термометры цифровые прецизионные
Рисунок № 1
Внешний вид.
Термометры цифровые прецизионные
Рисунок № 2
Общие сведения
Дата публикации - 04.03.2025
Срок свидетельства - 04.03.2030
Номер записи - 196581
ID в реестре СИ - 1423930
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
M1P1,
Производитель
Изготовитель - SHENZHEN INON TECHNOLOGY CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№433 от 2025.03.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Термометры цифровые прецизионные (M1P1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHENZHEN INON TECHNOLOGY CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91093-24 22.01.2029 |
Системы измерений многофункциональные беспроводные, INON SHENZHEN INON TECHNOLOGY CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
91094-24 22.01.2029 |
Системы измерений многофункциональные проводные, INON SHENZHEN INON TECHNOLOGY CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
94787-25 04.03.2030 |
Термометры цифровые прецизионные, M1P1 SHENZHEN INON TECHNOLOGY CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Термометры цифровые прецизионные (M1P1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Термометры цифровые прецизионные (M1P1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) термометров состоит из встроенного метрологически значимого ПО, загружаемого в измерительный блок на предприятии-изготовителе во время производственного цикла. ПО предназначено для работы термометров, отображения результатов
измерений, а также для проведения расчета коэффициентов КВД с их последующей записью во внутреннюю память измерительного блока.
встроенного ПО исключает возможность измерительную информацию. ПО недоступно протяжении всего времени функционирования
Конструкция СИ и структура несанкционированного влияния на ПО СИ и пользователю и не подлежит изменению на изделия. В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО термометров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Авторизация» Руководства по эксплуатации на средство измерений.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя SHENZHEN INON TECHNOLOGY CO., LTD., Китай.
ПравообладательSHENZHEN INON TECHNOLOGY CO., LTD., Китай
Юридический адрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen
Телефон/факс: +86-0755-82730062 / 26467660
E-mail: inon@inon.com.cn
Web-сайт: www.inon.com.cn
Изготовитель
SHENZHEN INON TECHNOLOGY CO., LTD., КитайАдрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen
Телефон/факс: +86-0755-82730062 / 26467660
E-mail: inon@inon.com.cn
Web-сайт: www.inon.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
SHENZHEN INON TECHNOLOGY CO., LTD., КитайЮридический адрес: B318, MingYou Center, No.168, Baoyuan Road, Baoan District, Shenzhen
Телефон/факс: +86-0755-82730062 / 26467660
E-mail: inon@inon.com.cn
Web-сайт: www.inon.com.cn
Принцип действия термометров основан на использовании зависимости электрического сопротивления платинового чувствительного элемента проволочного типа (ЧЭ) первичного преобразователя термометра от измеряемой температуры. Встроенный в измерительный блок термометра микропроцессор пересчитывает измеренное значение электрического сопротивления в значение температуры в соответствии с коэффициентами интерполяционной зависимости Каллендара-Ван Дюзена (КВД) индивидуальной статической характеристикой преобразования (ИСХ).
Термометры состоят из первичного преобразователя температуры -термопреобразователя сопротивления (датчика температуры), подключенного при помощи соединительного кабеля к измерительному блоку несъемным способом.
Датчик температуры выполнены в виде одного ЧЭ, помещенного в защитную металлическую трубку из жаропрочного сплава, завальцованную в месте нахождения ЧЭ с одной стороны, а с другой - с присоединенным кабелем в тефлоновой оболочке и с пружинной защитой от перегиба в месте присоединения термопреобразователя сопротивления и кабеля.
Измерительный блок представляет собой электронное автономное устройство переносного типа в алюминиевом прямоугольном корпусе, внутри которого находятся платы микропроцессора, ЖК-дисплея, питания и т.д. Измерительный блок имеет встроенный сенсорный ЖК-дисплей с диагональю 100 мм, а также кнопку включения и выключения питания, два светодиодных индикатора состояния зарядки встроенного аккумулятора, разъемы для подключения датчика температуры и подключения питания от внешней сети переменного тока (при помощи адаптера), или связи с внешним устройством (персональным компьютером или модулем систем INON (валидатором)).
Фотография общего вида термометров приведена на рисунке 1.
Заводской номер датчика температуры и заводской номер измерительного блока термометров в виде цифровых кодов, состоящих из арабских цифр, наносятся на корпуса датчика и блока способом, принятым на предприятии-изготовителе.
Пломбирование термометров не предусмотрено.
Конструкция термометров не предусматривает нанесение знака поверки на средство измерений.

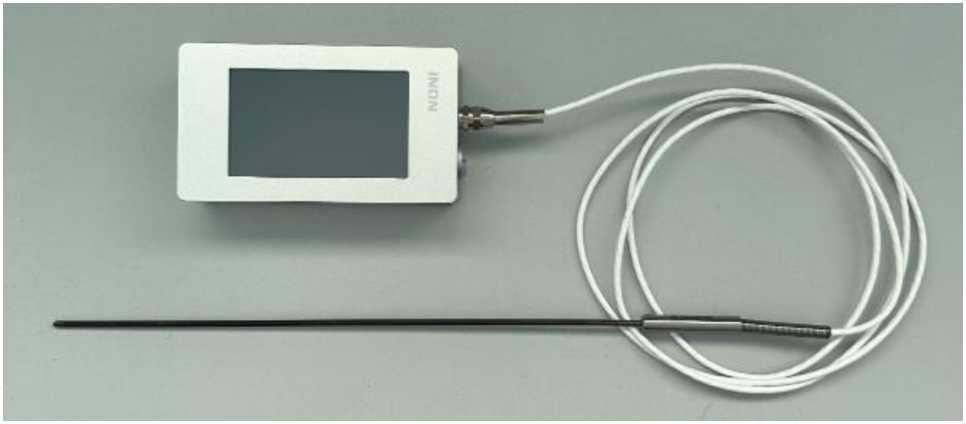

Рисунок 1 - Общий вид термометров цифровых прецизионных M1P1
Места нанесения заводских номеров

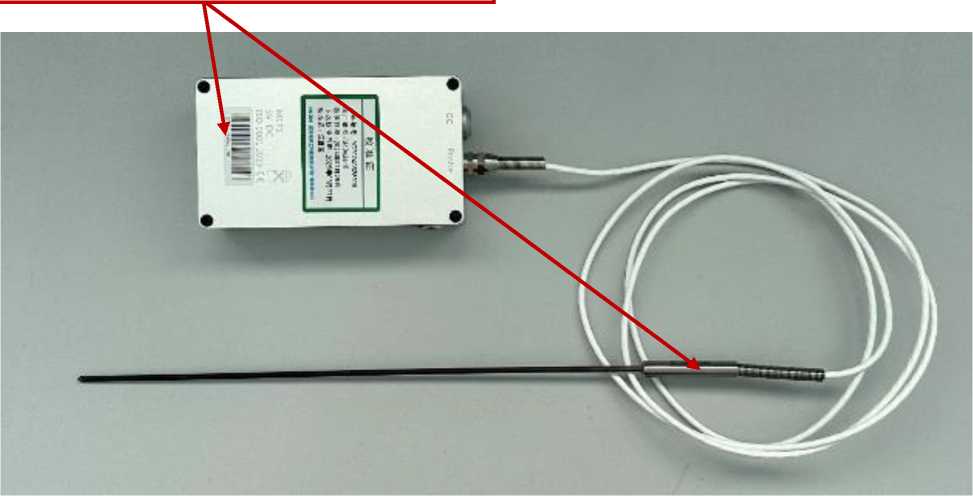

Рисунок 2 - Места нанесения заводских номеров датчика температуры и измерительного блока термометра
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термометр цифровой прецизионный в составе:
|
М1Р1 |
1 шт. |
|
Кабель питания с адаптером |
- |
1 шт. |
|
Валидатор с ПО «POWER 3000» |
INON |
1 шт.(*) |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
|
Примечание: () - по дополнительному заказу | ||
Метрологические и основные технические характеристики термометров, а также показатели надежности приведены в таблицах 2-4.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры(*), °C |
от -80 до +400 от -60 до +400 от -40 до +400 от -80 до +150 от -60 до +150 от -40 до +150 от -80 до 0 от -60 до 0 от -40 до 0 от 0 до +150 от 0 до +400 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (в зависимости от значения измеряемой температуры), °C:
|
±0,035 ±0,030 ±0,025 ±0,020 ±0,030 ±0,050 ±0,100 |
|
Время термического срабатывания (в водной среде), т 0,9, с, не более |
9 |
|
Цена единицы младшего разряда, °С |
0,001 |
|
Тип номинальной статической характеристики преобразования (НСХ) чувствительного элемента (ЧЭ) ТС по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент (а), °C’1 |
0,00385 |
Наименование характеристики
Значение
Примечание:
() Конкретное значение диапазона измерений приведено в паспорте на термометр.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Схема соединения внутренних проводов ТС с ЧЭ |
4-х проводная |
|
Напряжение питания постоянного тока, В |
12 |
|
Габаритные размеры измерительного блока (ширинахвысотахглубина), мм, не более |
77x137x37 |
|
Габаритные размеры соединительного кабеля (диаметрхдлина), мм, не более |
3,5x2500 |
|
Габаритные размеры погружаемой части ТС (диаметрхдлина), мм, не более |
3,1x300 |
|
Минимальная глубина погружения ТС, мм |
150 |
|
Длительность автономной работы термометра (при полной зарядке встроенного аккумулятора), ч, не менее |
7 |
|
Масса, г, не более |
600 |
|
Рабочие условия эксплуатации:
|
от +15 до +25 от -60 до +180 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
8 |
