Номер по Госреестру СИ: 94788-25
94788-25 Полуприцеп-цистерна
(EKW B21045)
Назначение средства измерений:
Полуприцеп-цистерна EKW B21045 (далее вместимости, предназначенной для измерений
транспортной мерой полной транспортировки и кратковременного хранения жидких нефтепродуктов.
полуприцеп-цистерна) является
объема,
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 04.03.2025
Срок свидетельства -
Номер записи - 196582
ID в реестре СИ - 1423931
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "EKW"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№433 от 2025.03.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Полуприцеп-цистерна (EKW B21045)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Полуприцеп-цистерна (EKW B21045)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (EKW B21045)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепа-цистерны EKW B21045.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательФирма «EKW», Бельгия
Юридический адрес: 3941, Hechtel-Eksel (Eksel), Бельгия
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: https://vniir.org/
Полуприцеп-цистерна представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепа-цистерны установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секции.
В верхней части полуприцепа-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцепа-цистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепа-цистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны и ударным методом на металлическую табличку, закрепленную при помощи заклепок на раме транспортной тележки.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна EKW B21045 с заводским номером YA9TLA23099175043.

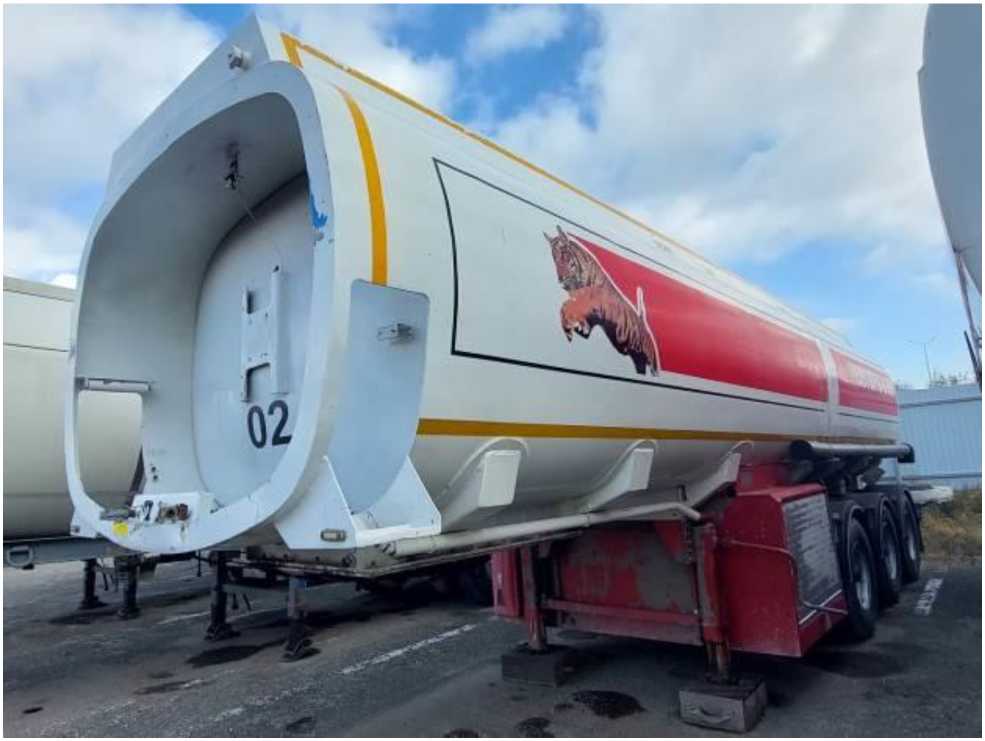

Общий вид полуприцепа-цистерны EKW B21045 приведен на рисунке 1.
Место крепления заводского номера на полуприцепе-цистерне EKW B21045 показано на рисунке 2.
Пломбирование полуприцепа-цистерны EKW B21045 не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну EKW B21045 не предусмотрено.
Рисунок 1 - Общий вид полуприцепа-цистерны EKW B21045
.г
I
Место нанесения
заводского номера >
Рисунок 2 - Место нанесения заводского номера на полуприцепе-цистерне EKW B21045
Таблица 3 - Комплектность полуприцепа-цистерны EKW B21045
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна EKW B21045 |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
|
Противооткатный упор |
- |
2 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ящик для песка |
- |
1 шт. |
|
Ящик для кошмы |
- |
1 шт. |
|
Паспорт полуприцепа-цистерны EKW B21045 |
- |
1 экземпляр |
Таблица 1 -
|
Наименование характеристики |
Значение | ||||
|
Номер секции | |||||
|
1 |
2 |
3 |
4 |
5 | |
|
Номинальная вместимость, дм3 |
10540 |
5200 |
5200 |
3280 |
7330 |
|
Пределы допускаемой относительной | |||||
|
погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 | ||||
|
Условия эксплуатации: | |||||
|
- температура окружающего воздуха, °С |
от -50 до +40 | ||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||
|
- влажность воздуха при +25 °С, % |
до 80 | ||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
