Сведения о средстве измерений: 94797-25 Преобразователи температуры

Номер по Госреестру СИ: 94797-25
94797-25 Преобразователи температуры
(АТТ2300)

Назначение средства измерений:
Преобразователи температуры АТТ2300 (далее - преобразователи) предназначены для измерений температуры жидких и газообразных сред, химически неагрессивных к материалу защитной арматуры или гильзы, с преобразованием измеренной температуры в унифицированный выходной сигнал силы постоянного тока с наложенным на него цифровым сигналом стандарта HART или цифровой сигнал интерфейса Fondation Fieldbus, или с преобразованием и отображением результатов измерений температуры на дисплее.

сертификация программного обеспечения
Внешний вид. Преобразователи температуры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи температуры
Рисунок № 1
Внешний вид. Преобразователи температуры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи температуры
Рисунок № 2
Внешний вид. Преобразователи температуры, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи температуры
Рисунок № 3
Внешний вид. Преобразователи температуры, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи температуры
Рисунок № 4
Внешний вид. Преобразователи температуры, http://oei-analitika.ru рисунок № 5
Внешний вид.
Преобразователи температуры
Рисунок № 5

Общие сведения

Дата публикации - 30.04.2025
Срок свидетельства - 04.03.2030
Номер записи - 196591
ID в реестре СИ - 1423940
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ИМС-Комплект" (ООО "ИМС-Комплект")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Видное.
Уведомление о начале осуществления предпринимательской деятельности -

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Преобразователи температуры (АТТ2300)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ИМС-Комплект" (ООО "ИМС-Комплект")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94797-25
04.03.2030
Преобразователи температуры, АТТ2300
Общество с ограниченной ответственностью "ИМС-Комплект" (ООО "ИМС-Комплект") (РОССИЯ Московская обл., г. Видное.)
ОТ
МП
2 года

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи температуры (АТТ2300)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи температуры (АТТ2300)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Преобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), являющееся неотъемлемой частью преобразователя. ПО осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Т3051Н

Номер версии (идентификационный номер) ПО, не ниже

11

Цифровой идентификатор ПО

-

ПО преобразователей и измерительная информация защищены от преднамеренных изменений установкой пароля. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа средств измерений наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя фотохимическим или другим способом, обеспечивающим сохранность серийного номера во время эксплуатации.

Места нанесения серийного номера и знака утверждения типа средств измерений указаны на рисунке 2.

Защита измерительной информации осуществляется с помощью ввода пароля при настройке (перенастройки) диапазона измерений преобразователя с помощью HART коммуникатора.

Нанесение знака поверки на корпус преобразователя не предусмотрен.

Место нанесения заводского номера средства измерений

>ль температуры заводской номер АТТ2300-001

Модель; АТТ2300Н            Сснсар:РТ100 СПГ

Диапазон; -50..,-|-110'C           Питание;24В СГ1L.

Точность; +-/-0,2 "С Выходной си гнал; 4-20mA+HART

Взрывозащита; 1Ех dt* IICТ&...Т1 Gb X Дата изг;24.09.2024 г.

АТТ2 S00 Н’ А-4-С-Е-2- И-U150- К-1 -2-Н -(-40. Л 50

ООО «и МС-Комп ле кг»

Место нанесения знака утверждения типа средств измерений

Рисунок 2 - Места расположения заводского номера преобразователей и нанесения знака утверждения типа

Программное обеспечение

Преобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), являющееся неотъемлемой частью преобразователя. ПО осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Т3051Н

Номер версии (идентификационный номер) ПО, не ниже

11

Цифровой идентификатор ПО

-

ПО преобразователей и измерительная информация защищены от преднамеренных изменений установкой пароля. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 -

Наименование характеристики

Значение характеристики для исполнения

АТТ2300Н

АТТ2300Т

Диапазон измерений температуры, °С

от -50 до +110

от -80 до +300

Интервал измерений температуры (tmax-tmin), °С*

от +15 до +100**

от +15 до +220**

Пределы допускаемой основной абсолютной погрешности преобразователя, °С

±0,2

-

Предел допускаемой основной относительной погрешности, %

-

±0,5

Пределы допускаемой дополнительной абсолютной погрешности преобразователя при изменении температуры окружающей среды от нормальных условий эксплуатации в диапазоне температур окружающей среды рабочих условий, °С

±0,0042

-

таблицы 2

Наименование характеристики

Значение характеристики для исполнения

АТТ2300Н

АТТ2300Т

Пределы      допускаемой      дополнительной

относительной погрешности преобразователя при изменении температуры окружающей среды от нормальных условий в диапазоне температур окружающей среды рабочих условий, %

-

±0,005

Условное обозначение номинальной статической характеристики преобразования (НСХ) сенсора (ЧЭ) по МЭК 60751/ГОСТ 6651-2009

Pt100

* Данный интервал настраивается в границах диапазона измерений температуры, соответственно, tmax и tmin - верхний и нижний пределы настроенного интервала измерений, лежащие внутри диапазона измерений, °С.

** Устанавливается с шагом 1 °С.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Нормальные условия эксплуатации:

- температура окружающей среды, °С

от +5 до +45

- относительная влажность воздуха, %

от 5 до 95

- атмосферное давление, кПа

от 84 до 106,7

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40* до +75

- относительная влажность воздуха, %

от 5 до 95

- атмосферное давление, кПа

от 84 до 106,7

Диапазон выходного аналогового электрического сигнала: - постоянный ток, мА

от 4 до 20

Напряжение питания (постоянный ток):

- номинальное рабочее напряжение, В

24

- минимальное, В

12

- максимальное, В

30

Код степени защиты от воды и пыли по ГОСТ 14254-2015

IP67

Маркировка взрывозащиты

1Ex db ПС Т6 Т1 Gb Х

Габаритные размеры корпуса измерительного преобразователя (Д х Ш х Г), мм, не более

160х200х140

Длина монтажной части, мм

от 150 до 850

Масса, кг, не более

15

* Температура окружающей среды рабочих условий

для преобразователей

температуры с жидкокристаллическим дисплеем от -30 °С до +75°С

Знак утверждения типа

наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя, согласно рисунку 2, а также в руководстве по эксплуатации и паспорте типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п 1.10 «Методика выполнения измерений» документа 26.51.52-APT3300 РЭ «Преобразователи температуры АТТ2300Н, АТТ2300Т. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Международный стандарт МЭК 60751:2009  (2008-07) Промышленные

чувствительные элементы термометров сопротивления из платины

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.51-002-28430280-2023 «Преобразователи температуры АТТ2300H, АТТ2300T. Технические условия»

Правообладатель

Общество с ограниченной

(ООО «ИМС-Комплект»)

ИНН 5003127910

Юридический адрес: 142701, Московская обл., г. Видное, помещ. VIII, ком. 9

Тел.: +7 495 109-05-13

E-mail: main@ims-k.biz

ответственностью

«ИМС-Комплект»

Ольховая ул., д. 4,

Изготовитель

Общество с ограниченной
(ООО «ИМС-Комплект»)
ИНН 5003127910
Юридический адрес: 142701, Московская обл., г. Видное,
помещ. VIII, ком. 9
ответственностью
«ИМС-Комплект»
Ольховая ул., д. 4,
Адрес места осуществления деятельности:  236039, Калининградская обл.,
г. Калининград, Портовая ул., д. 41

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
E-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: http://www.kip-mce.ru

Правообладатель

Общество с ограниченной
(ООО «ИМС-Комплект»)
ИНН 5003127910
Юридический адрес: 142701, Московская обл., г. Видное, помещ. VIII, ком. 9
Тел.: +7 495 109-05-13
E-mail: main@ims-k.biz
ответственностью
«ИМС-Комплект»
Ольховая ул., д. 4,

Преобразователи имеют разборную конструкцию и состоят из измерительной вставки -платинового чувствительного элемента (сенсора) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100», помещенного в защитную арматуру или гильзу и электронного преобразователя. Электронный преобразователь размещается в полевом корпусе, к которому с помощью резьбового соединения присоединяется защитная арматура или гильза с сенсором внутри. Внутренняя часть полевого корпуса разделена на два герметично изолированных отсека. В одном располагается клеммный блок для подключения кабелей питания и связи, а в другом - блок электроники и опционный жидкокристаллический индикатор.

Принцип действия преобразователя основан на явлении изменения электрического сопротивления чувствительного элемента (сенсора) - платинового термопреобразователя сопротивления от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления или в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА пропорциональный измеренной температуре с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART или цифровой сигнал с передачей по интерфейсу Fondation Fieldbus. При оснащении электронного преобразователя жидкокристаллическим дисплеем результаты измерений отображаются по месту установки преобразователя температуры.

Преобразователи изготавливаются в двух исполнениях АТТ2300Н и АТТ2300Т, которые отличаются диапазоном измерений температуры и нормированием погрешности измерений температуры.

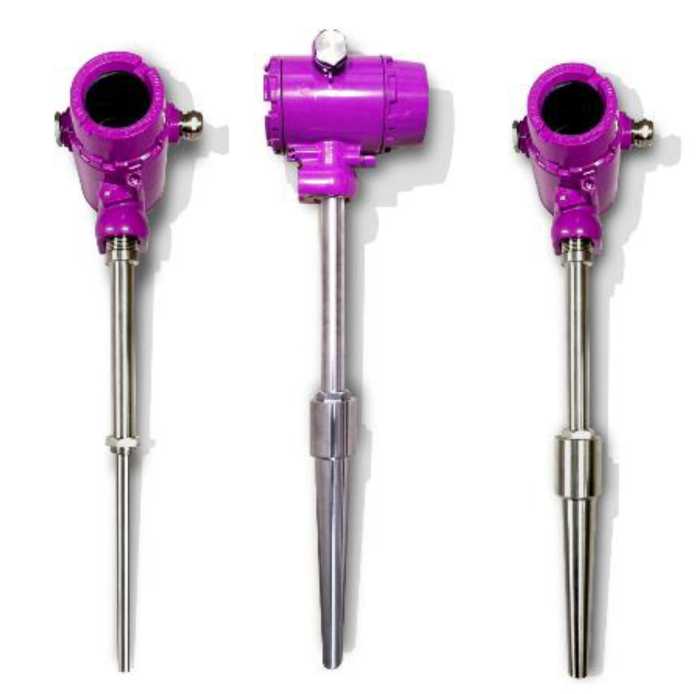

Общий вид преобразователей приведен на рисунке 1.

Внешний вид. Преобразователи температуры (АТТ2300), http://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей АТТ2300

Цвет корпуса измерительного преобразователя может быть другого цвета по желанию заказчика.

Заводской номер преобразователей состоит из наименования модели преобразователя АТТ2300 и через дефис 4 (четырех) арабских цифр с латинскими буквами в конце цифр Н -для преобразователей исполнения 2300Н и Т - для преобразователей исполнения 2300Т, наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя фотохимическим или другим способом, обеспечивающим сохранность серийного номера во время эксплуатации.

Знак утверждения типа средств измерений наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя фотохимическим или другим способом, обеспечивающим сохранность серийного номера во время эксплуатации.

Места нанесения серийного номера и знака утверждения типа средств измерений указаны на рисунке 2.

Защита измерительной информации осуществляется с помощью ввода пароля при настройке (перенастройки) диапазона измерений преобразователя с помощью HART коммуникатора.

Нанесение знака поверки на корпус преобразователя не предусмотрен.

Внешний вид. Преобразователи температуры (АТТ2300), http://oei-analitika.ru

Место нанесения заводского номера средства измерений

Внешний вид. Преобразователи температуры (АТТ2300), http://oei-analitika.ru

>ль температуры заводской номер АТТ2300-001

Модель; АТТ2300Н            Сснсар:РТ100 СПГ

Диапазон; -50..,-|-110'C           Питание;24В СГ1L.

Точность; +-/-0,2 "С Выходной си гнал; 4-20mA+HART

Взрывозащита; 1Ех dt* IICТ&...Т1 Gb X Дата изг;24.09.2024 г.

АТТ2 S00 Н’ А-4-С-Е-2- И-U150- К-1 -2-Н -(-40. Л 50

ООО «и МС-Комп ле кг»
Внешний вид. Преобразователи температуры (АТТ2300), http://oei-analitika.ru
Внешний вид. Преобразователи температуры (АТТ2300), http://oei-analitika.ru

Место нанесения знака утверждения типа средств измерений

Рисунок 2 - Места расположения заводского номера преобразователей и нанесения знака утверждения типа


в соответствии с таблицей 4

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Преобразователь температуры

АТТ2300*

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

26.51.52-APT2300 РЭ

1 экз.

* Исполнение АТТ2300Н или АТТ2300Т в соответствии с заказом.


приведены в таблицах 2 и 3.

Таблица 2 -

Наименование характеристики

Значение характеристики для исполнения

АТТ2300Н

АТТ2300Т

Диапазон измерений температуры, °С

от -50 до +110

от -80 до +300

Интервал измерений температуры (tmax-tmin), °С*

от +15 до +100**

от +15 до +220**

Пределы допускаемой основной абсолютной погрешности преобразователя, °С

±0,2

-

Предел допускаемой основной относительной погрешности, %

-

±0,5

Пределы допускаемой дополнительной абсолютной погрешности преобразователя при изменении температуры окружающей среды от нормальных условий эксплуатации в диапазоне температур окружающей среды рабочих условий, °С

±0,0042

-

таблицы 2

Наименование характеристики

Значение характеристики для исполнения

АТТ2300Н

АТТ2300Т

Пределы      допускаемой      дополнительной

относительной погрешности преобразователя при изменении температуры окружающей среды от нормальных условий в диапазоне температур окружающей среды рабочих условий, %

-

±0,005

Условное обозначение номинальной статической характеристики преобразования (НСХ) сенсора (ЧЭ) по МЭК 60751/ГОСТ 6651-2009

Pt100

* Данный интервал настраивается в границах диапазона измерений температуры, соответственно, tmax и tmin - верхний и нижний пределы настроенного интервала измерений, лежащие внутри диапазона измерений, °С.

** Устанавливается с шагом 1 °С.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Нормальные условия эксплуатации:

- температура окружающей среды, °С

от +5 до +45

- относительная влажность воздуха, %

от 5 до 95

- атмосферное давление, кПа

от 84 до 106,7

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40* до +75

- относительная влажность воздуха, %

от 5 до 95

- атмосферное давление, кПа

от 84 до 106,7

Диапазон выходного аналогового электрического сигнала: - постоянный ток, мА

от 4 до 20

Напряжение питания (постоянный ток):

- номинальное рабочее напряжение, В

24

- минимальное, В

12

- максимальное, В

30

Код степени защиты от воды и пыли по ГОСТ 14254-2015

IP67

Маркировка взрывозащиты

1Ex db ПС Т6 Т1 Gb Х

Габаритные размеры корпуса измерительного преобразователя (Д х Ш х Г), мм, не более

160х200х140

Длина монтажной части, мм

от 150 до 850

Масса, кг, не более

15

* Температура окружающей среды рабочих условий

для преобразователей

температуры с жидкокристаллическим дисплеем от -30 °С до +75°С


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
