Номер по Госреестру СИ: 94802-25
94802-25 Расходомеры ультразвуковые
(SMARTFLEX)
Назначение средства измерений:
Расходомеры ультразвуковые SMARTFLEX (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 4

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 5

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 6
Программное обеспечение
расходомеров является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SMARTFLEX |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.ХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - относится к метрологически незначимой части ПО | |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В расходомерах предусмотрена надежная защита от несанкционированных вмешательств.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель наносится на маркировочную табличку, закрепленную на корпусе ВП, методами шелкографии, металлографики или лазерной гравировки и по центру титульных листов руководства по монтажу и эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-006-52094329-2024 Расходомеры ультразвуковые SMARTFLEX. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613
Юридический адрес: 142005, Московская обл., г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д.50, кв 478
Телефон: +7(495) 320-16-72
E-mail: info@umispro.ru
Изготовитель
Общество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613Юридический адрес: 142005, Московская обл., г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д. 50, кв 478
Адрес места осуществления деятельности: 142603, Московская обл., г. Орехово-Зуево, 1-й Подгорный пр-д, д. 3
Телефон: +7(495) 320-16-72
E-mail: info@umispro.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Общество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613Юридический адрес: 142005, Московская обл., г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д.50, кв 478
Телефон: +7(495) 320-16-72
E-mail: info@umispro.ru
Принцип действия расходомеров основан на методе измерения расхода жидкости при помощи ультразвукового зондирования, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, расходу жидкости. При превышении содержания твердых частиц в среде более 10 %, подключается доплеровский режим ультразвукового зондирования.
Расходомеры выполняют измерения объема жидкости в потоке и объемного расхода жидкости при прямом и/или обратном направлении потока жидкости.
В состав расходомеров входят первичный преобразователь расхода (далее - ПП) и вторичный преобразователь (далее - ВП).
ПП расхода представляет собой измерительный участок, с установленными на нем электроакустическими преобразователями (далее - ПЭП) полнопроходного, накладного или врезного типа. ПЭП полнопроходного типа устанавливаются в разрыв техпроцесса на фланцевом соединении, ПЭП накладного типа устанавливаются на стенку измерительного участка, ПЭП врезного типа устанавливаются в специально подготовленные отверстия в стенке измерительного участка. В специально изготовленный отрезок электроакустических преобразователей, давления и монтажа в трубопровод.
качестве измерительного участка используется трубы с приспособлениями для установки преобразователя температуры, преобразователя
Возможно использование в качестве измерительного участка отрезка действующего трубопровода надлежащего качества и состояния после его подготовки к монтажу преобразователей.
ВП расходомера формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. ВП изготавливается из металла или пластмассы и может иметь исполнение с автономным питанием.
Измеренные значения могут преобразовываться и передаваться с помощью модулей интерфейсов: импульсный/частотный выход, токовая петля, M-Bus, Modbus, HART, LoRaWAN или LPWAN. Преобразователь сигналов может быть выполнен с внешним блоком питания или с внутренним блоком питания.
или моноблочном конструктивных
Расходомеры выпускаются в раздельном вариантах:
преобразователи устанавливаются преобразователь — на удалении
-
- раздельное - электроакустические
на трубопровод, а вторичный измерительный от электроакустических преобразователей. В данном варианте возможно проведение многоканальных измерений (подключение к одному вторичному измерительному преобразователю нескольких комплектов электроакустических преобразователей, установленных на разные контролируемые трубопроводы);
-
- единое - отрезок трубопровода с установленными в нем электроакустических преобразователей и вторичного измерительного преобразователя составляют единую конструкцию.
Расходомеры выпускаются в нескольких модификациях, отличающихся типом ПЭП, способом установки ПЭП, схемой зондирования потока жидкости в трубопроводе, номинальным диаметром трубопровода в месте установки ПЭП, конструктивным исполнением, исполнением ВП, длиной кабеля.
_______Модификации расходомеров обозначается и маркируется следующим образом:
|
1 |
2 |
3 |
4 |
5 |
6 |
|
х |
-х |
-х |
-х |
-х |
-х |
г) ПЭП модификации «S»
в) ПЭП модификации «M»


д) ПП с ПЭП модификации «U»

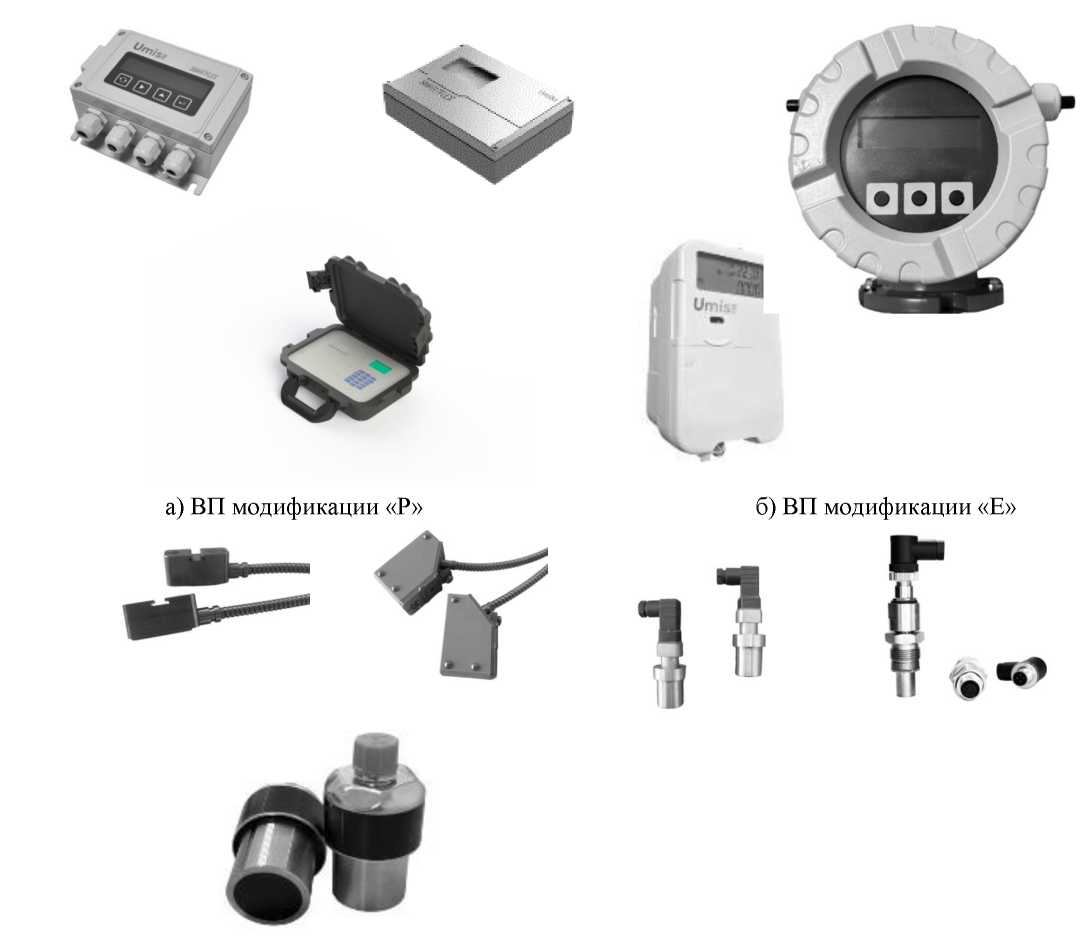

Рисунок 1 - Общий вид расходомеров
Пломбировка от несанкционированного доступа расходомеров осуществляется нанесением знака поверки на самоклеящуюся наклейку или давлением на пластиковую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия, предотвращающую доступ к электронной плате расходомера.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 2.

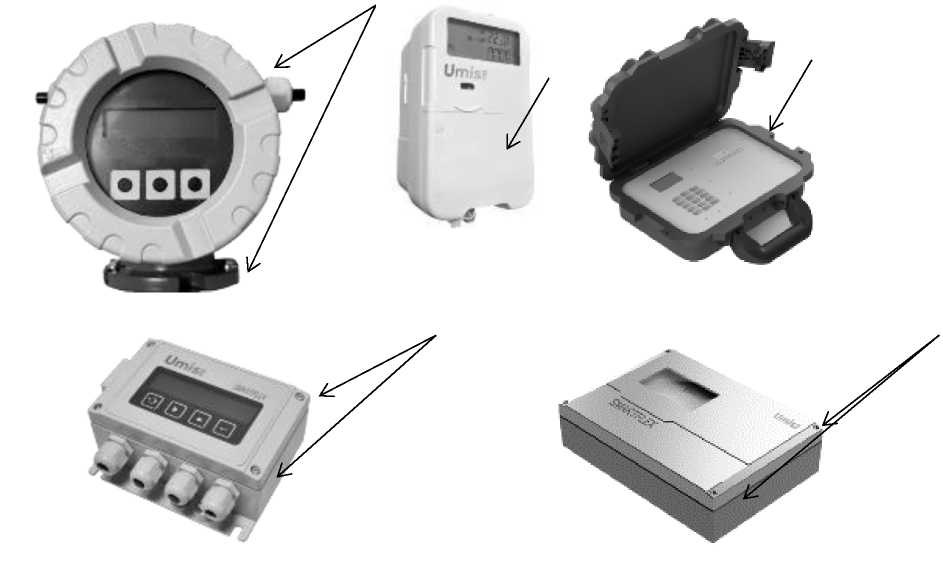

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Заводской номер расходомеров наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе ВП, методами шелкографии, металлографики или лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ЕШ
(Л
Ё
э
Расходомер ультразвуковой SMARTFLEX Модификация ______________
Заводской номер_____________
Дата вылуска:______________
Сделано в России


Телефон +7(495)320-16-72 Сайт www umispro ru
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 9 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой |
SMARTFLEX |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости,1) м3/ч |
от 0,03 до 120000 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении объемного расхода жидкости и объема жидкости в потоке при использовании частотно-импульсного канала, % |
±0,05 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении объемного расхода жидкости при использовании токового канала, % |
±(10//м) |
|
где - значение, численно равное силе постоянного тока 1) - конкретное значение указывается в паспорте | |
Таблица 3 - Пределы допускаемой основной относительной погрешности расходомеров модификаций «U» при измерении объема жидкости в потоке и объемного расхода жидкости при поверке методом непосредственного сличения
|
DN1), мм |
Способ установки ПЭП |
Пределы допускаемой основной относительной погрешности измерений объемного расхода жидкости и объема жидкости в потоке, % |
|
от 10 до 32 |
по оси трубопровода |
±(1,5+0,2/v) |
|
от 32 до 80 |
по диаметру |
±(1,2+0,2/v) |
|
от 100 до 300 |
по диаметру |
±(1,0+0,2/v) |
|
от 50 до 80 |
по двум хордам |
±(0,5+0,2/v) |
|
от 100 до 300 |
по двум хордам |
±(0,4+0,2/v) |
|
где v - значение, численно равное скорости потока 1) - наибольшее значение объемного расхода жидкости не превышает 2000 м3/ч | ||
Таблица 4 - Пределы допускаемой основной относительной погрешности расходомеров модификаций «U» при измерении объема жидкости в потоке и объемного расхода жидкости при поверке имитационным методом
|
DN, мм |
Способ установки ПЭП |
Пределы допускаемой основной относительной погрешности измерений объемного расхода жидкости и объема жидкости в потоке, % |
|
от 300 до 2000 |
по диаметру |
±(1,5+0,2/v) |
|
от 300 до 2600 |
по двум хордам |
±(0,8+0,2/v) |
|
где v - значение, численно равное скорости потока | ||
Таблица 5 - Пределы допускаемой основной относительной погрешности расходомеров модификаций «S» при измерении объема жидкости в потоке и объемного расхода жидкости
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений объемного расхода жидкости и объема жидкости в потоке, %
|
±(0,3+0,2/v) ±(0,6+0,2/v) |
|
где v - значение, численно равное скорости потока
| |
Таблица 6 - Пределы допускаемой основной относительной погрешности расходомеров модификаций «M» при измерении объема жидкости в потоке и объемного расхода жидкости
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений объемного расхода жидкости и объема жидкости в потоке, %
|
±(1+0,1/v) ; ±(0,5+0,1/v) ±(1,5+0,1/v) |
|
где v - значение, численно равное скорости потока
| |
Таблица 7 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр номинальный, DN 1) |
от 10 до 3000 |
|
Измеряемая среда |
жидкость2) |
|
Давление измеряемой среды, МПа1) 3), не более |
1,6; 2,5; 6,3 |
|
Диапазон температуры измеряемой среды1), °С |
от -40 до +150 |
|
Диапазон плотности измеряемой среды1), кг/м3 |
от 700 до 1200 |
|
Диапазон скорости потока измеряемой среды1), м/с |
от 0 до 21 |
|
Напряжение электрического питания, В - напряжение переменного тока, В |
от 100 до 230 (-15 % / +10 %) |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
24 (-80%/ +67%) |
|
Напряжение питания встроенной литиевой батареи, В |
3,6-7,2 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Длина кабеля между 11^1 и ВП, м, не более |
1000 |
|
Ёмкость цифрового отсчетного устройства, м3 |
999999,999 |
|
Габаритные размеры1), мм, не более - высота |
2700 |
|
- ширина |
3000 |
|
- длина |
2700 |
|
Масса1), кг, не более |
3000 |
|
Условия эксплуатации1): - температура окружающей среды, °С |
от -50 до +180 |
|
- относительная влажность окружающего воздуха °С, %, не более |
от 30 до 98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Степень защиты по ГОСТ 14254-20151) |
IP67/68 |
| |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120 000 |
