Номер по Госреестру СИ: 94809-25
94809-25 Трансформаторы тока встроенные
(ТВГ-110)
Назначение средства измерений:
Трансформаторы тока встроенные ТВГ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

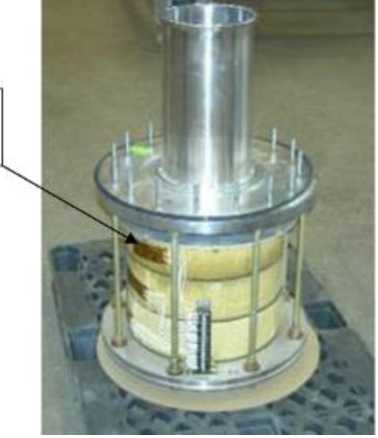

Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной преобразования силы
поверочной схемы для средств электрического тока».
измерений
коэффициентов
Закрытое акционерное
Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш») Юридический адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22 Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
общество
«Энергомаш
(Екатеринбург)
Изготовитель
Закрытое акционерное общество «Энергомаш (Екатеринбург) Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Закрытое акционерноеУралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш») Юридический адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22 Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
общество
«Энергомаш
(Екатеринбург)
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВГ-110 зав. № А3013-9, А3014-9, А3066-9, А3067-9, А3068-9, А3069-9, А3070-9, А3071-9, А3072-9, 987-12, 988-12, 989-12, 1006-12, 1007-12, 1008-12, 1026-12, 1027-12, 1028-12, 1184-12, 1185-12, 1193-12.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде буквенно-цифрового или цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводскою номера

Рисунок 1 - Общий вид средства
измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
А3013-9, А3014-9, А3066-9, А3067-9, А3068-9, А3069-9, А3070-9, А3071-9, А3072-9 | |
|
Номинальный первичный ток 11ном, А |
1000 |
|
Номинальный вторичный ток I2ном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэф-фициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
987-12, 988-12, 989-12, 1006-12, 1007-12, 1008-12, 1026-12, 1027-12, 1028-12, 1184-12, 1185-12, 119312 | |
|
Номинальный первичный ток 11ном, А |
200; 300; 400; 600 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэф-фициентом мощности cos ф = 0,8), В^А |
3; 10; 15; 30 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +55 |
