Номер по Госреестру СИ: 94813-25
94813-25 Фотометр
(ИФТ-15)
Назначение средства измерений:
Фотометр ИФТ-15 (далее - фотометр) предназначен для измерений светового коэффициента пропускания изделий остекления.

Внешний вид.
Фотометр
Рисунок № 1

Внешний вид.
Фотометр
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Фотометр ИФТ-15. Паспорт. Руководство по эксплуатации» типографским способом и на шильдик, расположенный на боковой поверхности стола фотометра, методом лазерной маркировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Фотометр ИФТ-15. Паспорт. Руководство по эксплуатации», раздел 7 «Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка.
Правообладательответственностью
«Мосавтостекло»
Общество с ограниченной
(ООО «Мосавтостекло»)
ИНН 7725258708
Юридический адрес: 115114, г. Москва, ул. Дербеневская, д. 7, стр. 1
Тел. +7 495 181-71-71, факс +7 495 181-71-72
E-mail: masteklo@mosavtosteklo.ru
Web-сайт: www.mosavtosteklo.ru
Изготовитель
ответственностью«Мосавтостекло»
Общество с ограниченной
(ООО «Мосавтостекло»)
ИНН 7725258708
Юридический адрес: 115114, г. Москва, ул. Дербеневская, д. 7, стр. 1
Адрес места осуществления деятельности: 141720, Московская обл.,
г. Долгопрудный, мкр. Хлебниково, ул. Горького, д. 1
Тел. +7 495 181-71-71, факс +7 495 181-71-72
E-mail: masteklo@mosavtosteklo.ru
Web-сайт: www.mosavtosteklo.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-33-56
Факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
ответственностью«Мосавтостекло»
Общество с ограниченной
(ООО «Мосавтостекло»)
ИНН 7725258708
Юридический адрес: 115114, г. Москва, ул. Дербеневская, д. 7, стр. 1
Тел. +7 495 181-71-71, факс +7 495 181-71-72
E-mail: masteklo@mosavtosteklo.ru
Web-сайт: www.mosavtosteklo.ru
Принцип работы фотометра основан на пропорциональности силы тока фотоэлемента, нагруженного на низкоомный прибор, силе света, упавшего на фотоэлемент. Сила света осветителя постоянна и подобрана так, чтобы вызвать полное отклонение указателя микроамперметра. Сила света, прошедшего через образец (прямо пропорциональная величине светопропускания образца), даст отсчет по шкале микроамперметра, разбитой на 100 делений, численно равный величине светового коэффициента пропускания образца, выраженной в процентах.
Конструктивно фотометр представляет собой стационарную установку, состоящую из источника излучения с системой питания, оптической системы из линз и диафрагм, фотоэлемента с микроамперметром и стола с механическими подвижками для установки образцов. Источник излучения соответствует стандартному источнику типа А. Спектральная чувствительность фотоэлемента близка к относительной спектральной световой эффективности для дневного зрения. Геометрия освещения/наблюдения при выполнении измерений 0°/0° (0°/180°).

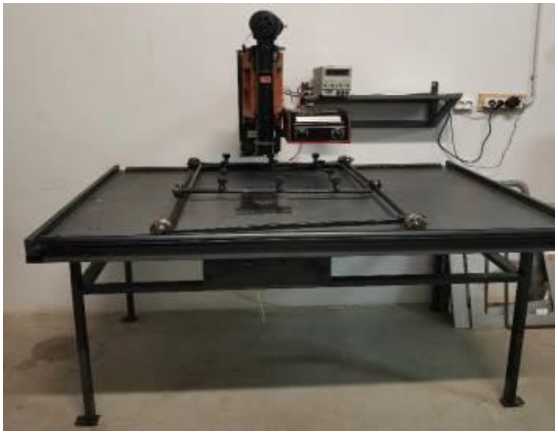

Общий вид фотометра приведен на рисунке 1.
К настоящему типу средств измерений относится фотометр ИФТ-15 с заводским номером 13080026.

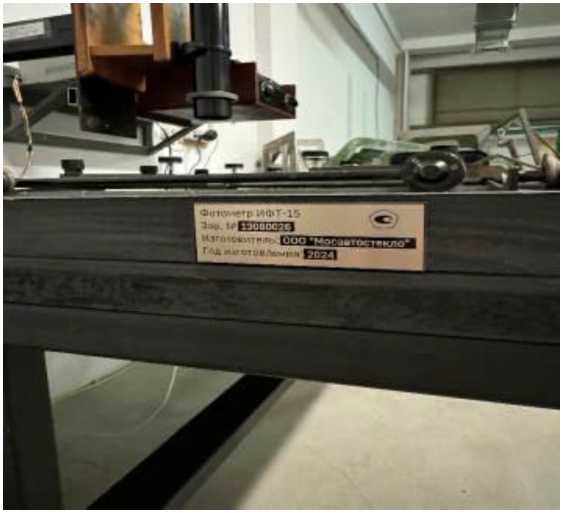

Заводской номер в цифровом формате нанесен на шильдик методом лазерной маркировки. Шильдик расположен на боковой поверхности стола фотометра (рисунок 2).
Пломбирование фотометра не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид фотометра ИФТ-15
Рисунок 2 - Место нанесения заводского номера фотометра ИФТ-15
Таблица 3 - Комплектность
ИФТ-15
|
Наименование |
Обозначение |
Количество |
|
Фотометр ИФТ-15 в составе: |
Зав. №13080026 |
1 шт. |
|
Осветитель с зажимной колодкой и соединительным кабелем |
1 шт. | |
|
Лампа РН 8-35 (СЦ-98) |
- |
1 шт. |
|
Кронштейн для крепления осветителя, микроамперметра и регулируемого шунта к стене |
- |
1 шт. |
|
Столик микроамперметра |
- |
1 шт. |
|
Стол с тележкой для контролируемого изделия и ящиком для фотоприемника |
- |
1 шт. |
|
Источник питания SPS-3610 (рег. № 20189-07) |
- |
1 шт. |
|
Микроамперметр М95 (рег. № 658-51) |
- |
1 шт. |
|
Устройство для подсветки шкалы микроамперметра с сетевым адаптером |
- |
1 шт. |
|
Регулируемый шунт |
- |
1 экз. |
|
Фотоэлемент типа ФЭС (селеновый фотоэлемент с корригирующим светофильтром, приближающим его спектральную светочувствительность к кривой стандартного фотометрического наблюдателя V(X)) |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Меры интегрального (светового) коэффициента пропускания |
3 шт. | |
|
Непрозрачная пластина |
1 шт. | |
|
Паспорт. Руководство по эксплуатации |
1 шт. | |
|
Описание и правила пользования на микроамперметр М95 |
1 шт. | |
|
Руководство по эксплуатации источника питания SPS-3610 |
1 шт. | |
|
Стекло с непрозрачным покрытием черного цвета размером (500x500) мм с отверстием в центре диаметром 15 мм |
- |
1 шт. |
Таблица 1 - Метрологические характеристики фотометра
|
Наименование характеристики |
Значение |
|
Диапазон измерений светового коэффициента пропускания, % |
от 10 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений светового коэффициента пропускания, % |
± 1 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний светового коэффициента пропускания, % |
от 0 до 100 |
|
Габаритные размеры (ДхШхВ), мм, не более |
2000x1800x2000 |
|
Рабочий диапазон раскрытия ирисовой диафрагмы, мм |
от 7 до 23 |
|
Отклонение диаметра пучка света от значения раскрытия ирисовой диафрагмы по лимбу, мм |
±1 |
|
Параллельность светового пучка (угол схождения/расхождения) |
±1° |
|
Источник света - газонаполненная электрическая лампа накаливания РН 8-35 (СЦ-98) тип А по ГОСТ 7721-89, с параметрами:
|
2856±50 х=0,448±0,02 у=0,407±0,02 |
|
Параметры электрического питания от сети переменного тока:
|
от 200 до 240 от 49,5 до 50,5 |
|
Условия эксплуатации:
|
от +15 до +25 85 от 86 до 106 |
