Номер по Госреестру СИ: 94815-25
94815-25 Анализаторы общего органического углерода
(PL-TOC-200)
Назначение средства измерений:
Анализаторы общего органического углерода PL-TOC-200 (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода, неорганического, органического углерода в водных растворах органических и неорганических веществ.
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 1
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 2
Общие сведения
Дата публикации - 07.03.2025
Срок свидетельства - 05.03.2030
Номер записи - 196609
ID в реестре СИ - 1423995
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Shanghai Metash Instruments Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Анализаторы общего органического углерода (PL-TOC-200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Анализаторы общего органического углерода (PL-TOC-200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы общего органического углерода (PL-TOC-200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены внешним программным обеспечение (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TOC-RD |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО |
и принимает значение от 0 |
|
до 999 |
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе IV «Подготовка к установке и испытанию», главе VI «Эксплуатация прибора» документа «Анализаторы общего органического углерода PL-TOC-200. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация «Shanghai Metash Instruments Co., Ltd.», Китай.
Правообладатель«Shanghai Metash Instruments Co., Ltd.», Китай
Адрес: 9#-6F, No.115, Lane 1276 Nanle Road, Songjiang District, Shanghai, 201611, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)унитарного предприятия «Всероссийский научно-институт метрологии имени Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов основан на количественном определении углерода в водных растворах органических и неорганических веществ в виде диоксида углерода (CO2), получаемого в результате высокотемпературного сжигания пробы и детектируемого методом недисперсионной инфракрасной спектрометрии. Массовая концентрация углерода в пробе пропорциональна интенсивности поглощения ИК-излучения от диоксида углерода и рассчитывается из предварительно построенных градуировочных зависимостей.
Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи и разбавления проб, блока окисления проб путем каталитического сжигания при высокой температуре, системы охлаждения, газовой схемы, блока ИК-детектора (недисперсионное инфракрасное обнаружение (NDIR)) и блока управляющей электроники, установленных в одном корпусе.
Анализаторы могут оснащаться автоматической системой для отбора и ввода проб (автоматическим пробоотборником).
Анализаторы могут работать в следующих режимах: TC - определение общего углерода; IC - определение общего неорганического углерода; TOC - определение общего органического углерода; NPOC - определение неотдуваемого органического углерода (нелетучего органического углерода).
Корпус анализаторов изготовлен из металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на информационной табличке (шильде) на задней стороне анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

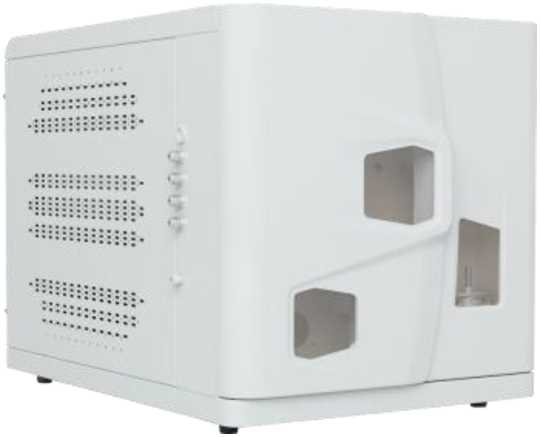

Рисунок 1 - Общий вид анализаторов общего органического углерода PL-TOC-200

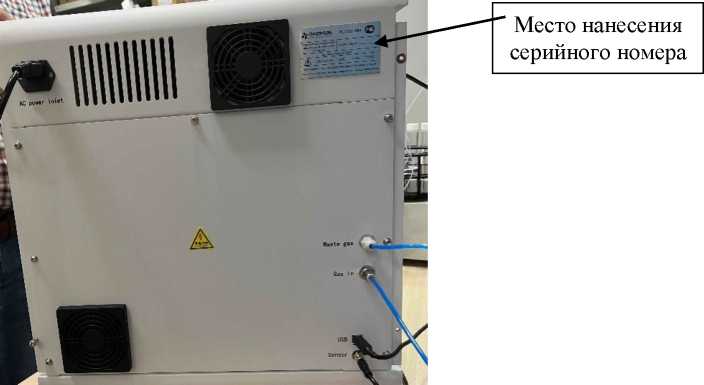

Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода PL-TOC-200
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода |
PL-TOC-200 |
1 шт. |
|
Автоматический пробоотборник |
AS-W20 |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* По заказу | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Предел обнаружения, мг/дм3, не более |
0,05 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика)*, % |
3,0 |
|
* При концентрации, превышающей более чем в 10 раз предел обнаружения | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации углерода, мг/дм3 |
от 0 до 1000 |
|
Объем дозируемой пробы, см^ |
от 0,1 до 0,5 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 120/ |
|
- частота переменного тока, Гц |
от 200 до 240 50/60 |
|
Потребляемая мощность, В •А, не более |
700 |
|
Габаритные размеры, мм, не более: - длина |
631 |
|
- ширина |
450 |
|
- высота |
478 |
|
Масса, кг, не более |
45 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +35 |
|
- относительная влажность, %, не более |
80 |
