Сведения о средстве измерений: 94819-25 Источники питания лабораторные

Номер по Госреестру СИ: 94819-25
94819-25 Источники питания лабораторные
(XB)

Назначение средства измерений:
Источники питания лабораторные XB (далее - источники) предназначены для воспроизведений стабилизированных напряжения и силы постоянного тока.

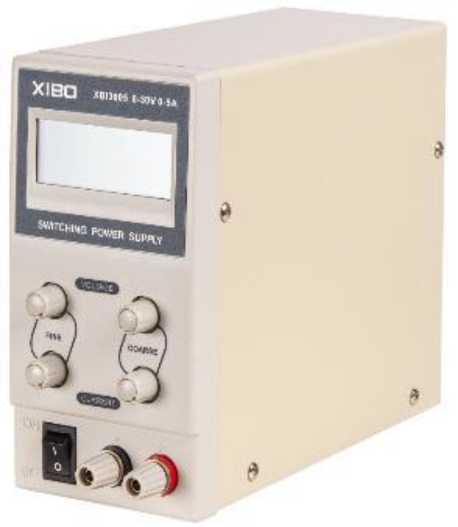

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Источники питания лабораторные
Рисунок № 1

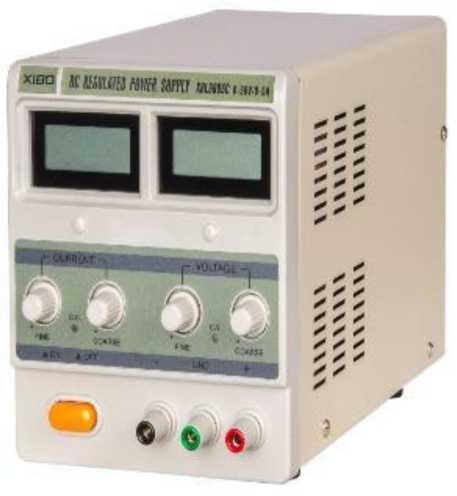

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Источники питания лабораторные
Рисунок № 2

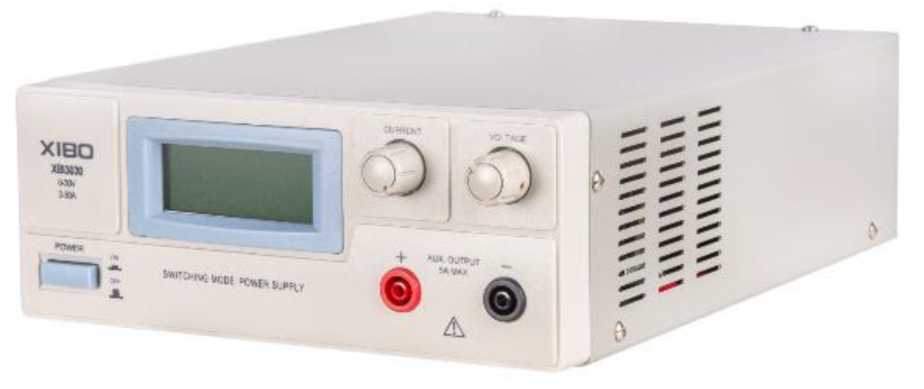

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Источники питания лабораторные
Рисунок № 3

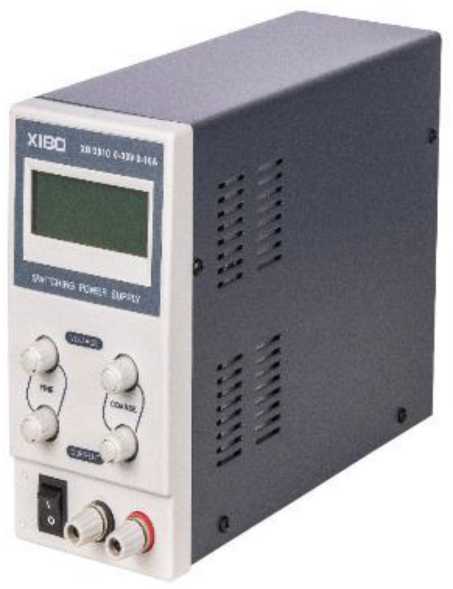

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Источники питания лабораторные
Рисунок № 4

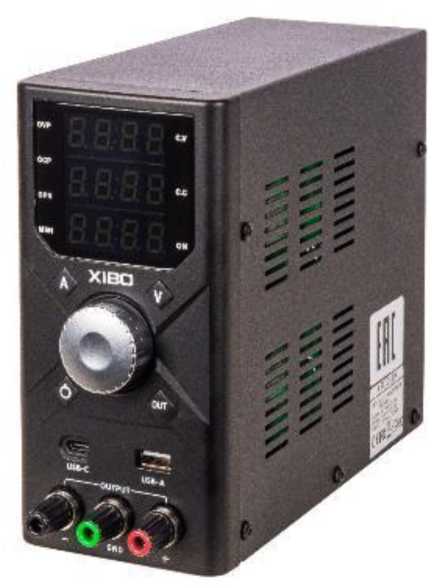

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Источники питания лабораторные
Рисунок № 5

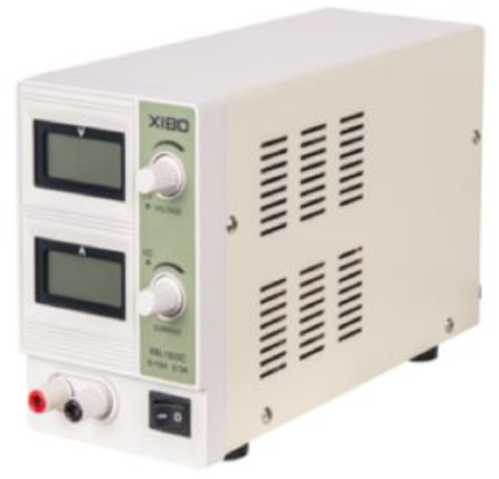

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Источники питания лабораторные
Рисунок № 6

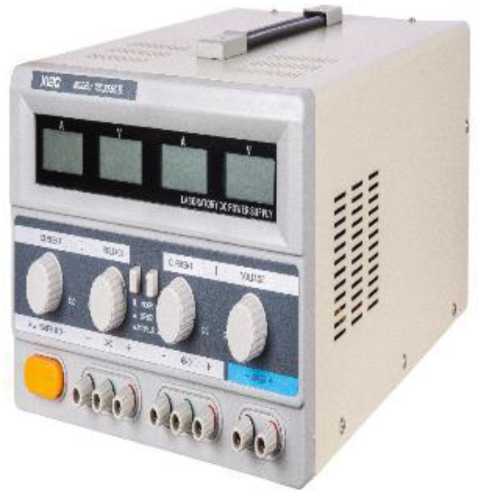

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Источники питания лабораторные
Рисунок № 7

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Источники питания лабораторные
Рисунок № 8

Внешний вид. Источники питания лабораторные, http://oei-analitika.ru рисунок № 9

Внешний вид.
Источники питания лабораторные
Рисунок № 9

Общие сведения

Дата публикации - 07.03.2025
Срок свидетельства - 05.03.2030
Номер записи - 196613
ID в реестре СИ - 1423999
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

XBL3005C III, XBL3005C, XBI3030, XBI3010X, XBI3010, XBI3005, XBI3003,

Производитель

Изготовитель - Ningbo Jiuyuan Electronic Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_29 Агрегированные данные по поверкам и годам

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

Наименование организации-поверителя
Номер аттестата аккредитации
Номер типа СИ ФРШИН
Наименование типа СИ
Количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 29
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№630 от 2016.05.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии ОАО "АК "Транснефть" - АИИС КУЭ ОАО "АК "Транснефть"

№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)

Наличие аналогов СИ: Источники питания лабораторные (XB)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Ningbo Jiuyuan Electronic Co., Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
94819-25 05.03.2030	Источники питания лабораторные, XB Ningbo Jiuyuan Electronic Co., Ltd. (КИТАЙ )	ОТ МП	2 года

RB_14 Справочник утверждённых типов СИ (fgis.gost.ru)

Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.

В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.

Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.

Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Источники питания лабораторные (XB)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МИРУАР" (RA.RU.320061)		XBI3010 XBL3005C III XBL3005C XBI3005 XBI3010X XBI6005X XBI3003	26	26	26	0	26	26	0
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246)	РСТ	XBI3030	2	2	0	2	2	0	2
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		XBI3003	2	2	0	2	2	0	2

Стоимость поверки Источники питания лабораторные (XB)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Краткое описание источников» «Источники питания лабораторные XB. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

«Источники питания лабораторные XB. Стандарт предприятия».

Правообладатель

Ningbo Jiuyuan Electronic Co., Ltd., Китай

Адрес юридического лица: NO.368 Buzheng East Road, Wangchun Industry Zone, Ningbo, Zhejiang Province, China

Изготовитель

Ningbo Jiuyuan Electronic Co., Ltd., Китай
Адрес: NO.368 Buzheng East Road, Wangchun Industry Zone, Ningbo, Zhejiang Province, China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Правообладатель

Ningbo Jiuyuan Electronic Co., Ltd., Китай
Адрес юридического лица: NO.368 Buzheng East Road, Wangchun Industry Zone, Ningbo, Zhejiang Province, China

Принцип действия источников основан на преобразовании сетевого напряжения переменного тока в силу и напряжение постоянного тока на выходе источников.

Конструктивно источники выполнены в пластмассовом корпусе настольного исполнения. Индикация установленных значений напряжения и силы постоянного тока осуществляется с помощью дисплея. Установка выходных параметров осуществляются с помощью поворотных переключателей, расположенных на лицевой панели. Источники выпускаются под торговой маркой «XIBO».

Источники выпускаются в модификациях: XBI3003, XBI3005, XBI3010, XBI3010X, XBI3030, XBI6005X, XBL1503C, XBL3005C, XBL3005CIII, отличающихся метрологическими характеристиками, конструктивными особенностями, габаритными размерами и массой.

Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид источников представлен на рисунке 1. Примеры маркировочных наклеек с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на источники не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

Внешний вид. Источники питания лабораторные (XB), http://oei-analitika.ru

Общий вид источников модификаций

XBI3005, XBI3003 на примере XBI3005

Общий вид источников модификации XBL3005C

Общий вид источников модификаций XBI3030

Общий вид источников модификации

XBI3010

Общий вид источников модификаций XBI3010X, XBI6005X на примере XBI3010X

Общий вид источников модификации

XBL1503C

Общий вид источников модификации

XBL3005CIII

Рисунок 1 - Общий вид источников

Место нанесения

знака утверждения

типа

Место нанесения серийного номера

Место нанесения знака утверждения типа

Рисунок 2 - Примеры маркировочных наклеек с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Место нанесения серийного номера

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
Источник питания лабораторный	XB	1 шт.
Руководство по эксплуатации	-	1 экз.

Значение

Таблица 1 - Метрологические характеристики

Наименование характеристик

Диапазон воспроизведений напряжения постоянного тока, В: - для модификации XBI3003	от 0 до 30
- для модификации XBI3005	от 0 до 30
- для модификации XBI3010	от 0 до 30
- для модификации ХВ13010Х	от 0 до 30
- для модификации XBI3030	от 0 до 30
- для модификации XBI6005X	от 0 до 60
- для модификации XBL1503C	от 0 до 15
- для модификации XBL3005C	от 0 до 30
- для модификации XBL3005Cni	от 0 до 30
Разрядность при воспроизведении напряжения постоянного тока, В: - для модификаций ХВ13010Х, XBI6005X	0,01
- для модификаций XBI3003, XBI3005, XBI3010, XBI3030, XBL1503C, XBL3005C, XBL3005Cni	0,1
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В: - для модификации XBI3003	±(0,01- Uboc. + 2 е.м.р.)
- для модификации XBI3005	±(0,01- Uboc. + 2 е.м.р.)
- для модификации XBI3010	±(0,01- Uboc. + 2 е.м.р.)
- для модификации ХВ13010Х	±(0,005- Uboc. + 5 е.м.р.)
- для модификации XBI3030	±(0,002^ U_boc. + 3 е.м.р.)
- для модификации XBI6005X	±(0,005- Uboc. + 5 е.м.р.)
- для модификации XBL1503C	±(0,005- и_вос^ + 2 е.м.р.)
- для модификации XBL3005C	±(0,01- Uboc. + 1 е.м.р.)
- для модификации XBL3005CIII	±(0,01- Uboc. + 2 е.м.р.)
Диапазон воспроизведений силы постоянного тока, А: - для модификации XBI3003	от 0 до 3
- для модификации XBI3005	от 0 до 5
- для модификации XBI3010	от 0 до 10
- для модификации ХВ13010Х	от 0 до 10
- для модификации XBI3030	от 0 до 30
- для модификации XBI6005X	от 0 до 5
- для модификации XBL1503C	от 0 до 3
- для модификации XBL3005C	от 0 до 5
- для модификации XBL3005CIII	от 0 до 5
Разрядность при воспроизведении силы постоянного тока, А: - для модификаций ХВ13010Х, XBI6005X	0,001
- для модификаций XBI3003, XBI3005, XBI3010, XBI3030, XBL1503C, XBL3005C, XBL3005Cni	0,01
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А: - для модификации XBI3003	±(0,01- Iboc. + 2 е.м.р.)
- для модификации XBI3005	±(0,01- Iboc. + 2 е.м.р.)
- для модификации XBI3010	±(0,01- Iboc. + 2 е.м.р.)
- для модификации ХВ13010Х	±(0,005- Iboc. + 5 е.м.р.)
- для модификации XBI3030	±(^0,002^ Iboc. ^{+ 3 е}.^м.р.⁾

стабилизации

Модификация источников	Нестабильность выходного напряжения постоянного тока, В		Уровень пульсаций выходного напряжения постоянного тока (размах сигнала), мВ, не более
Модификация источников	при изменении напряжения питания на ±10 % от номинального	при изменении тока нагрузки от 1макс До 0,1^1макс
XBI3003	±(0,02 • Увос.+ 0,02)	±(0,02 •Увос.+ 0,02)	200
XBI3005	±(0,02 • Увос.+ 0,02)	±(0,02 •Увос.+ 0,02)	200
XBI3010	±(0,02 • Увос.+ 0,02)	±(0,02 •Увос.+ 0,02)	200
XBI3010X	±(0,002 •Увос.+ 0,02)	±(0,002 • Увос.+ 0,02)	0,005 • Увос.
XBI3030	±(0,02 • Увос.+ 0,02)	±(0,02 •Увос.+ 0,02)	100
XBI6005X	±(0,002 •Увос.+ 0,02)	±(0,002 • Увос.+ 0,02)	0,005 • Увос.
XBL1503C	±(0,02 • Увос.+ 0,02)	±(0,02 •Увос.+ 0,02)	1
XBL3005C	±(0,02 • Увос.+ 0,02)	±(0,02 •Увос.+ 0,02)	1
XBL3005Cin	±(0,02 • Увос.+ 0,02)	±(0,02 •Увос.+ 0,02)	20

Наименование характеристики

Значение

- для модификации XBI6005X
- для модификации XBL1503C
- для модификации XBL3005C
- для модификации XBL3005Cni

±(0,005- /вос. + 5 е.м.р.) ±(0,005- /вос. + 2 е.м.р.) ±^(0,02^ ^вос. ^{+ 2 е}.^м.р.⁾±^(0,02^ ^вос. ^{+ 2 е}.^м.р.⁾

[/_вос. - Воспроизведенное значение напряжения постоянного тока, В; /_вос. - Воспроизведенное значение силы постоянного тока, А;

е.м.р. - Единица младшего разряда.

Таблица 2 -

[/_вос. - Воспроизведенное значение напряжения постоянного тока, В; /_вос. - Воспроизведенное значение силы постоянного тока, А.

Таблица 3 - Метрологические характеристики в режиме стабилизации силы тока

Модификация источников	Нестабильность выходного сигнала силы постоянного тока, А
Модификация источников	при изменении напряжения питания на ±10 % от номинального при	при изменении напряжения на нагрузке от ^макс до 0,1^^макс
XBI3003	±^(0,02 • /вос.^{+ 0,002)}	±^(0,02 • /вос.^{+ 0,002)}
XBI3005	±^(0,02 • /вос.^{+ 0,002)}	±^(0,02 • 1вос.⁺^0,002)
XBI3010	±^(0,02 • /вос.^{+ 0,002)}	±^(0,02 • 1вос.⁺^0,002)
XBI3010X	±(0,002 • /вос.+ 0,002)	±(0,002 • /вос.+ 0,002)
XBI3030	±^(0,02 • /вос.^{+ 0,002)}	±^(0,02 • 1вос.⁺^0,002)
XBI6005X	±(0,002 • /вос.+ 0,002)	±(0,002 • /вос.+ 0,002)
XBL1503C	±^(0,02 • /вос.^{+ 0,002)}	±^(0,02 • 1вос.⁺^0,002)
XBL3005C	±^(0,02 • /вос.^{+ 0,002)}	±^(0,02 • 1вос.⁺^0,002)
XBL3005CIII	±^(0,02 • /вос.^{+ 0,002)}	±^(0,02 • 1вос.⁺^0,002)

Таблица 4 - Технические

Наименование характеристики	Значение
Параметры электрического питания: - номинальное напряжение переменного тока, В	220
- номинальная частота переменного тока, Гц	50
Габаритные размеры (ширина x высота х глубина), мм, не более: - для модификации XBI3003	85 X 160 X 205
- для модификации XBI3005	85 X 160 X 205
- для модификации XBI3010	85 X 160 X 205
- для модификации XBI3010X	83 X 190 X 163
- для модификации XBI3030	336 X 87 X 214
- для модификации XBI6005X	85 X 160 X 205
- для модификации XBL1503C	95 X 150 X 240
- для модификации XBL3005C	135 X 160 X 280
- для модификации XBL3005Cni	360 X 265 X 165
Масса, кг, не более: - для модификации XBI3003	1,95 2,00 2 35
- для модификации XBI3005
- для модификации XBI3010
- для модификации XBI3010X	1,17
- для модификации XBI3030	2,90
- для модификации XBI6005X	1,17
- для модификации XBL1503C	2,50
- для модификации XBL3005C	7,00
- для модификации XBL3005Cni	9,97
Условия эксплуатации: - температура окружающей среды, °С	от 0 до +40
- относительная влажность, %	до 80
- атмосферное давление, кПа	от 86 до 104

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	6
Средняя наработка на отказ, ч	50000

Техническая поддержка
