Сведения о средстве измерений: 94820-25 Комплекс автоматизированный измеритель-вычислительный

Номер по Госреестру СИ: 94820-25
94820-25 Комплекс автоматизированный измеритель-вычислительный
(ПАВУ.411734.003)

Назначение средства измерений:
Комплекс автоматизированный измерительно-вычислительный ПАВУ.411734.003 (далее - Комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.

сертификация программного обеспечения
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 1
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 2
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 3
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 4
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 5
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 5
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 6
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 6
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 7
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 7
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 8
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 8
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 9
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 9
Внешний вид. Комплекс автоматизированный измеритель-вычислительный, http://oei-analitika.ru рисунок № 10
Внешний вид.
Комплекс автоматизированный измеритель-вычислительный
Рисунок № 10

Общие сведения

Дата публикации - 07.03.2025
Срок свидетельства -
Номер записи - 196614
ID в реестре СИ - 1424000
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерным обществом "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)

Наличие аналогов СИ: Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерным обществом "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94820-25

Комплекс автоматизированный измеритель-вычислительный, ПАВУ.411734.003
Акционерным обществом "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро") (РОССИЯ г. Москва)
ОТ
МП
2 года

Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.

Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

ПО комплекса осуществляет:

  • - управление элементами комплекса и процессом измерений;

  • - обработку результатов измерений и получение значений радиотехнических характеристик антенных устройств и систем;

  • - представление результатов измерений радиотехнических характеристик антенных устройств и систем в виде соответствующих графиков и диаграмм;

  • - хранение и каталогизация результатов измерений радиотехнических характеристик антенных устройств и систем.

ПО комплекса работает под управлением операционной системы Windows 10.

Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «RL-beam-DA» и «RL-beam-DTV».

Специализированное ПО «RL-beam-DА» предназначено для автоматизации работы комплекса, ручного управления положением осей вращения и перемещения, параметров работы ВАЦ, задания плана измерений и для запуска измерения.

настройки

и расчёта обработки

Специализированное ПО «Программное обеспечение для просмотра радиотехнических характеристик антенн RL-beam-DTV» предназначено для результатов измерений, их визуализации, каталогизации и хранения.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RL-beam-DА

RL-beam-DTV

Номер версии (идентификационный номер) ПО

2.4.0.0

2.0.146.714

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-


Знак утверждения типа

Знак утверждения типа

наносится на системный контроллер управления в виде наклейки и титульный лист документа     «Комплекс     автоматизированный     измерительно-вычислительный

ПАВУ.411734.003. Паспорт» типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Описание программного обеспечения «RL-BEAM-DTV»» документа «Комплекс автоматизированный измерительно-вычислительный ПАВУ.411734.003. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».

Правообладатель

Акционерное общество «Научно-технический центр промышленных технологий и аэронавигационных систем» (АО «НТЦ Промтехаэро»)

ИНН 7709827690

Юридический адрес: 105120, г. Москва, Сыромятнический пр-д, д 6, к. 1

Изготовитель

Акционерное общество «Научно-технический центр промышленных технологий и аэронавигационных систем» (АО «НТЦ Промтехаэро»)
ИНН 7709827690
Адрес: 105120, г. Москва, Сыромятнический пр-д, д. 6, к. 1

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская  обл.,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Правообладатель

Акционерное общество «Научно-технический центр промышленных технологий и аэронавигационных систем» (АО «НТЦ Промтехаэро»)
ИНН 7709827690
Юридический адрес: 105120, г. Москва, Сыромятнический пр-д, д 6, к. 1

Принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и угла ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне». Зеркало радиоколлиматора (рефлектор) представляет собой вырезку параболоида, которая совместно с установленным в её фокусе облучателем радиоколлиматора создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. Рабочая зона представляет собой цилиндр образующая которого перпендикулярна фокальной плоскости зеркала радиоколлиматора и совпадает с плоскостью фазового фронта создаваемого электромагнитного поля. Испытываемая антенна устанавливается в рабочей зоне на позиционер антенный и подключается к измерительному порту векторного анализатора цепей, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.

Функционально и конструктивно Комплекс состоит из следующих элементов:

  • - безэховой экранированной камеры, покрытой радиопоглощающим материалом и предназначенной для поглощения электромагнитных волн для имитации условия свободного пространства;

  • - радиоколлиматора (зеркала радиоколлиматора) с пьедесталом, предназначенного для создания равномерных амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;

  • - комплекта облучателей серии FD-8-18 для облучения зеркала радиоколлиматора;

  • - позиционера облучателей РЛТГ.411722.242 для установки требуемого облучателя в фокус зеркала радиоколлиматора;

  • - позиционера прецизионного (опорно-поворотного устройства) РЛТГ.411722.241 (далее - ОПУ), контроллера управления с проводным пультом дистанционного управления, комплекта кабелей связи, управления и питания ОПУ, предназначенных для позиционирования антенны в рабочей зоне комплекса;

  • - анализатора цепей векторного С2220 (далее - ВАЦ), для измерений коэффициента передачи в заданных режимах работы комплекса;

  • - рабочих эталонов для поверки измерительных антенн П1-139/3 и П1-139/4, используемых в качестве эталонных антенн для калибровки измерительного канала комплекса при измерениях коэффициентов усиления антенн;

- персонального компьютера (далее - ПК) с предустановленным программным обеспечением (далее - ПО) для сбора и обработки результатов измерений.

Заводской № 21406, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой панели системного контроллера управления в формате цифрового обозначения.

Схема пломбировки от несанкционированного доступа, приведена на рисунке 12.

Внешний вид составных частей комплекса приведен на рисунках 1 - 10. Место размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа приведены на рисунке 11.

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

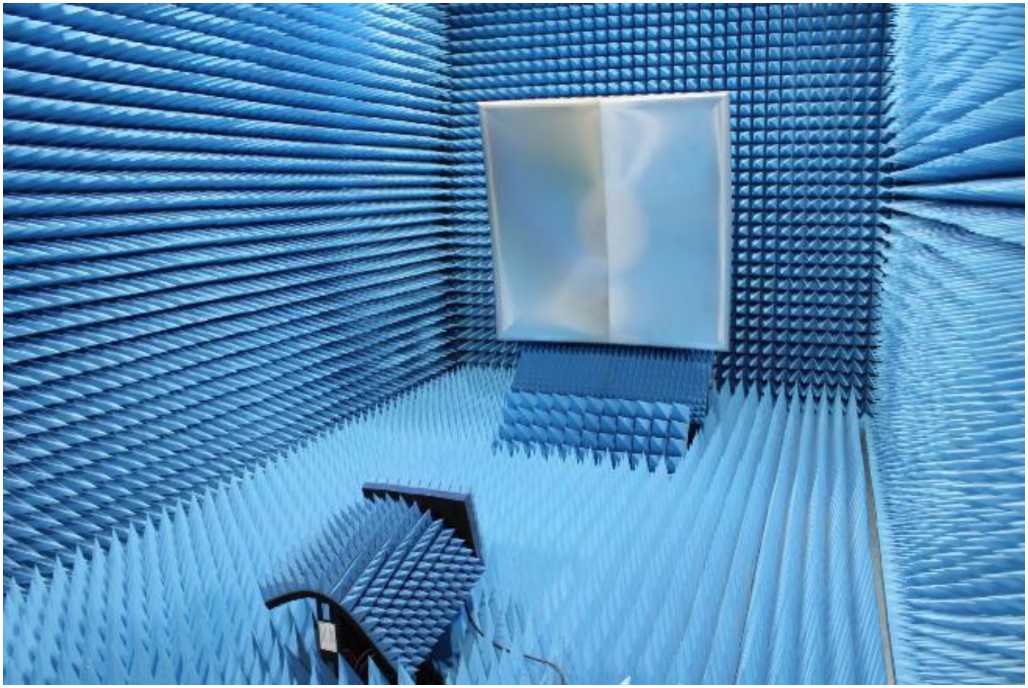

Рисунок 1 - Внешний вид зеркала (рефлектора) радиоколлиматора (на заднем плане) и позиционера облучателя (на переднем плане)

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

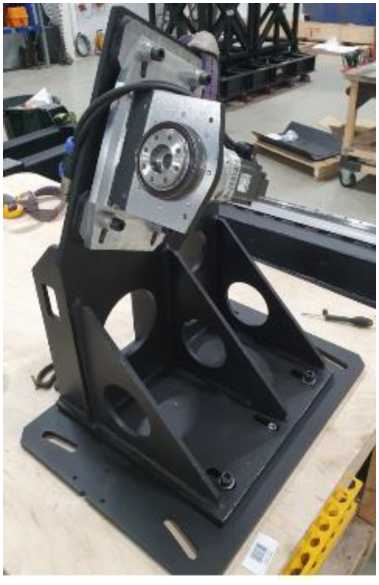

Рисунок 2 - Внешний вид позиционера облучателя

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

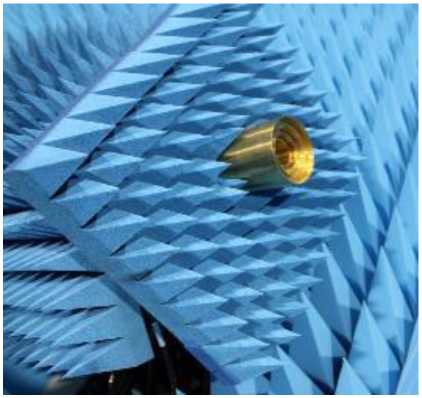

Рисунок 3 - Внешний вид облучателя

FD-8-12

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

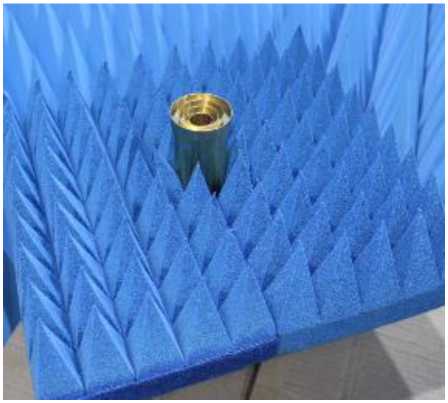

Рисунок 4 - Внешний вид облучателя

FD-12-18

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

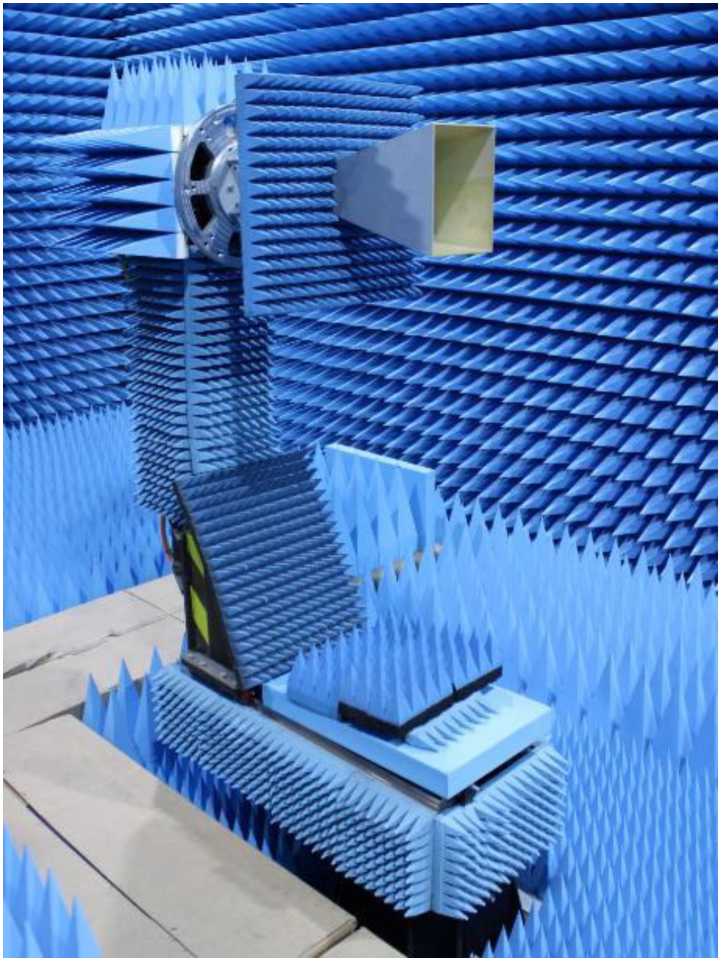

Рисунок 5 - Общий вид ОПУ с установленной антенной

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

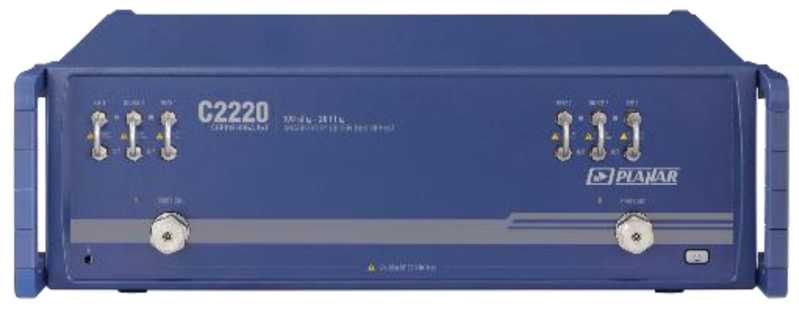

Рисунок 6 - Внешний вид ВАЦ

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

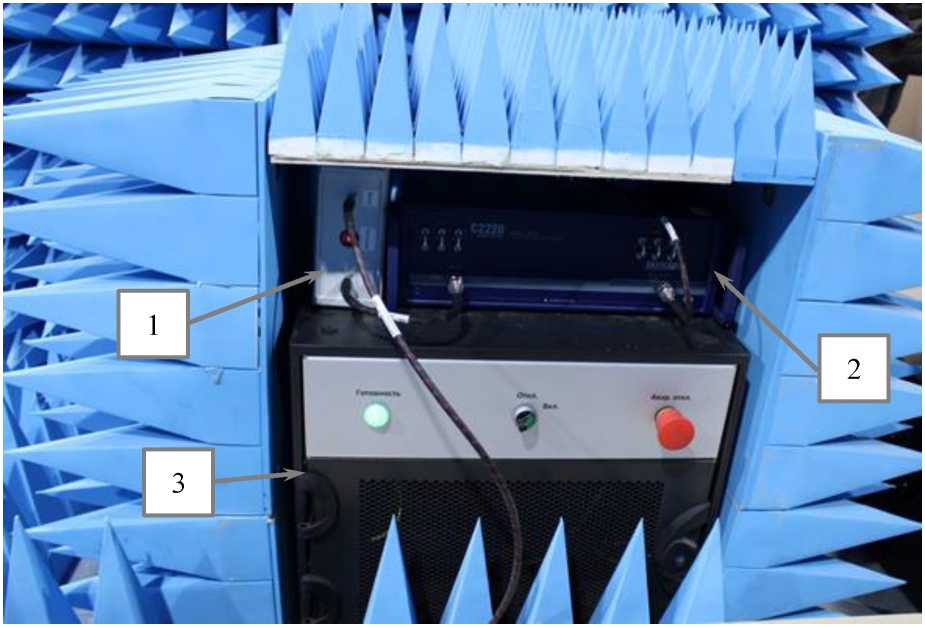

Рисунок 7 - Общий вид усилителя RL-AMP-1-18 (I), ВАЦ (2) и контроллера управления (3)

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru
Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

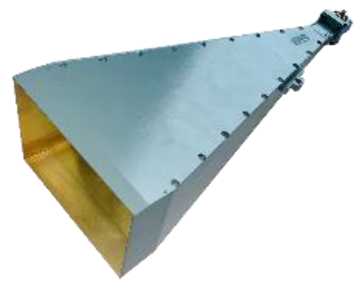

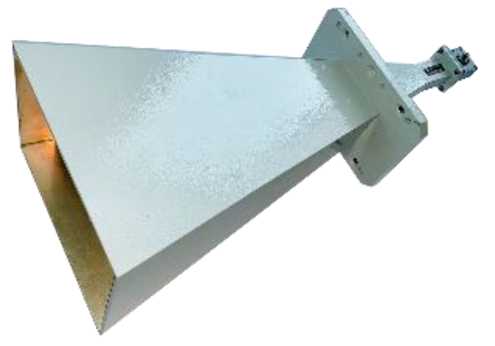

Рисунок 8 - Внешний вид рабочего эталона Рисунок 9 - Внешний вид рабочего эталона для поверки измерительных антенн П1-139/3 для поверки измерительных антенн П1-139/4

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

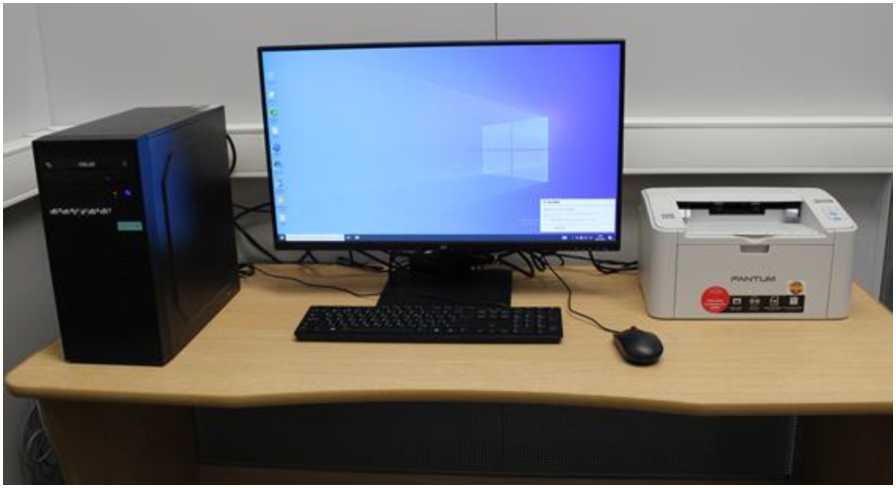

Рисунок 10 - Внешний вид рабочего места оператора

Места размещения знака утверждения типа, знака поверки, приведены на рисунке 11.

заводского

номера

знака поверки

Место нанесения

заводского номера

Место нанесения

Место размещения знака утверждения типа

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

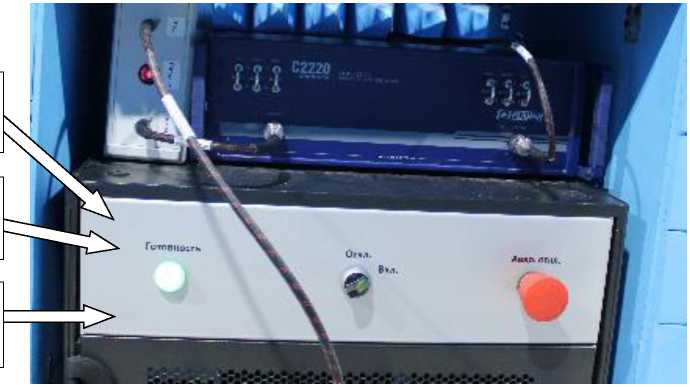

Рисунок 11 - Общий вид системного контроллера управления с указанием места размещения знака утверждения типа, знака поверки, заводского номера

Внешний вид. Комплекс автоматизированный измеритель-вычислительный (ПАВУ.411734.003), http://oei-analitika.ru

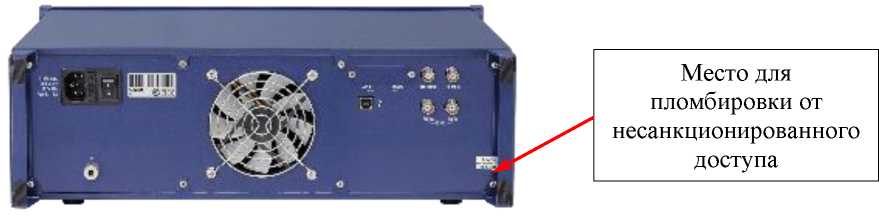

Рисунок 12 - Задняя панель ВАЦ с указанием мест пломбировки от несанкционированного доступа


Таблица 4 - Комплектность комплекса

Наименование оборудования

Обозначение

Количество, шт./экз.

Безэховая экранированная камера

ПАВУ.301412.013

1

Радиоколлиматор с комплектом облучателей и позиционером для облучателей

-

1

Позиционер прецизионный (опорноповоротное устройство)

РЛТГ.411722.241

1

Позиционер облучателей

РЛТГ.411722.242

1

Анализатор цепей векторный

С2220

1

Усилитель малошумящий

RL-amp-1-18-qw-30

1

Контроллер управления позиционерами

-

1

Комплект кабелей и адаптеров

-

1 к-т

Комплект эталонных антенн в составе:

  • - рабочий эталон для поверки измерительных антенн

  • - рабочий эталон для поверки измерительных антенн

П1-139/3

П1-139/4

1

1

Комплект облучателей серии FD-8-18 в составе:

  • - облучатель

  • - облучатель

FD-8-12

FD-12-18

1

1

Радиопоглощающий материал

-

1

Персональный компьютер с предустановленным программным обеспечением

1

Паспорт

ПАВУ.411734.003 ПС

1

Руководство по эксплуатации

ПАВУ.411734.003 РЭ

1

Методика поверки

-

1


Таблица 2.1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, ГГ ц

от 8,2 до 18,0

Диапазоны рабочих частот для антенн-облучателей, ГГ ц:

  • - облучатель FD-8-12

  • - облучатель FD-18-18

от 8,2 до 12,4 от 12,4 до 18,0

Максимальный размер рабочей зоны (диаметр), м

0,75

Неравномерность амплитудного распределения электромагнитного поля, дБ, не более

1,8

Неравномерность фазового распределения электромагнитного поля, не более

15,0

Относительный уровень кроссполяризационной составляющей электромагнитного поля, дБ, не более

-25

Доверительные границы (при доверительной вероятности 0,95) погрешности измерений коэффициента усиления (КУ) антенн2), дБ

при КСВН не более 1,2

±0,9

при КСВН не более 1,5

±1,0

при КСВН не более 2,0

±1,2

Продолжение таблицы 2.1_____________________

Значение

Наименование характеристики

Примечания:

1)  - при измерениях амплитудного и фазового распределений антенной

с коэффициентом усиления не более 10 дБ;

2) - при отличии КУ антенн не более 30 дБ, отношении сигнал шум не менее 40 дБ.

Таблица 2.2 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней амплитудных диаграмм направленности (АДН) и фазовых диаграмм направленности (ФДН) в диапазоне частот от 8,2 до 12,4 ГГц (облучатель FD-8-12)

Доверительные границы (при доверительной вероятности 0,95) погрешности измерений

для антенн с размерами апертуры от 150 до 500 мм12* в секторе углов

Уровень АДН, дБ

±30

±(30 40)

±(40 60)

±(60 90)

АДН, дБ

ФДН, °

АДН, дБ

ФДН, °

АДН, дБ

ФДН, °

АДН, дБ

ФДН, °

-5

±0,6

±4,1

-

-

-

-

-

-

-10

±0,9

±6,3

±0,6

±4,1

-

-

-

-

-15

±1,5

±10,7

±1,0

±7,0

±0,6

±4,1

±0,5

±3,4

-20

±2,3

±16,9

±1,4

±10,0

±0,7

±4,8

±0,6

±4,1

-25

±3,6

±27,2

±2,1

±15,3

±1,0

±7,0

±0,8

±5,6

-30

-

-

±3,3

±24,9

±1,4

±10,0

±1,1

±7,7

-35

-

-

-

-

±2,1

±15,3

±1,6

±11,5

-40

-

-

-

-

±3,2

±24,1

±2,4

±17,7

-45

-

-

-

-

±4,8

±36,5

±3,5

±26,4

для антенн с размерами апертуры от 500 до 750 мм1,2*

Уровень АДН, дБ

±25

±(25^35)

±(35_50)

±(50_90)

-5

±0,4

±2,7

-

-

-

-

-

-

-10

±0,7

±4,8

±0,5

±3,4

-

-

-

-

для антенн с размерами апертуры от 500 до 750 мм1,2)

Уровень АДН, дБ

±25

±(25_35)

±(35_50)

±(50_90)

-15

±1,1

±7,7

±0,8

±5,6

±0,5

±3,4

±0,5

±3,4

-20

±1,6

±11,5

±1,0

±7,0

±0,6

±4,1

±0,6

±4,1

-25

±2,6

±19,3

±1,6

±11,5

±0,9

±6,3

±0,8

±5,6

-30

±3,9

±29,6

±2,4

±17,7

±1,2

±8,5

±1,0

±7,0

-35

-

-

±3,7

±28,0

±1,8

±13,0

±1,5

±10,7

-40

-

-

-

-

±2,7

±20,1

±2,1

±15,3

-45

-

-

-

-

±4,1

±31,2

±3,3

±24,9

-50

-

-

-

-

-

-

±4,9

±37,2

Примечания:

  • 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ;

  • 2) - среднее геометрическое значение габаритов апертуры.

Таблица 2.3 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней АДН и ФДН в диапазоне частот от 12,4 до 18,0 ГГц (облучатель FD-12-18)

Доверительные границы (при доверительной вероятности 0,95) погрешности измерений

для антенн с размерами апертуры от 150 до 500 мм1,2) в секторе углов

Уровень АДН, дБ

±25

±(25^40)

±(40 60)

±(60^90)

АДН, дБ

Ф^, °

А^, дБ

Ф^, °

А^, дБ

Ф^, °

А^, дБ

Ф^, °

-5

±0,6

±4,1

-

-

-

-

-

-

-10

±0,9

±6,3

±0,7

±4,8

-

-

-

-

-15

±1,5

±10,7

±1,0

±7,0

±0,5

±3,4

±0,5

±3,4

-20

±2,3

±16,9

±1,5

±10,7

±0,7

±4,8

±0,5

±3,4

-25

±3,6

±27,2

±2,4

±17,7

±0,9

±6,3

±0,7

±4,8

-30

±3,6

±27,2

±1,3

±9,2

±0,9

±6,3

-35

-

-

±1,9

±13,8

±1,3

±9,2

-40

-

-

±2,9

±21,7

±1,8

±13,0

-45

-

-

±4,5

±34,2

±2,8

±20,9

-50

-

-

-

-

±4,1

±31,2

для антенн с размерами апертуры от 500 до 750 мм1,2)

Уровень АДН, дБ

±25

±(25_40)

±(40_50)

±(50_90)

-5

±0,4

±2,7

-

-

-

-

-

-

-10

±0,7

±4,8

±0,4

±2,7

-

-

-

-

-15

±1,0

±7,0

±0,6

±4,1

±0,5

±3,4

±0,4

±2,7

-20

±1,5

±10,7

±0,8

±5,6

±0,5

±3,4

±0,5

±3,4

-25

±2,4

±17,7

±1,1

±7,7

±0,7

±4,8

±0,6

±4,1

-30

±3,6

±27,2

±1,6

±11,5

±0,9

±6,3

±0,7

±4,8

-35

-

-

±2,5

±18,5

±1,3

±9,2

±1,0

±7,0

-40

-

-

±3,7

±28,0

±1,8

±13,0

±1,3

±9,2

-45

-

-

-

-

±2,8

±20,9

±1,8

±13,0

-50

-

-

-

-

±4,1

±31,2

±2,7

±20,1

Примечания:

  • 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ;

  • 2) - среднее геометрическое значение габаритов апертуры

Таблица 3 - Основные технические

Наименование характеристики

Значение

Диапазоны перемещений по осям движения ОПУ: вращение по оси азимута, °, не менее

±180

вращение по оси поляризации, °, не менее

±180

перемещение по оси слайда, мм, не менее

400

Доверительные границы (при доверительной вероятности 0,95)

абсолютной погрешности установки угловых положений по осям

движения ОПУ, °

±0,05

Напряжение электропитания от сети переменного тока частотой

(50±1) Гц, В

220±22

Потребляемая мощность, В^А, не более

2000

таблицы 3

Наименование характеристики

Значение

Габаритные размеры безэховой экранированной камеры, м, не более

длина

10,0

ширина

4,0

высота

4,5

Условия эксплуатации:

температура окружающего воздуха, °C

от +18 до +24

относительная влажность воздуха при температуре 20° C, %

от 40 до 80

атмосферное давление, кПа

от 84 до 106,7


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
