Номер по Госреестру СИ: 94828-25
94828-25 Хроматографы жидкостные
("МАЭСТРО ВЭЖХ")
Назначение средства измерений:
Хроматографы жидкостные «МАЭСТРО ВЭЖХ» (далее — хроматографы) предназначены для измерений массовой концентрации органических веществ в жидких средах методом высокоэффективной жидкостной хроматографии.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные

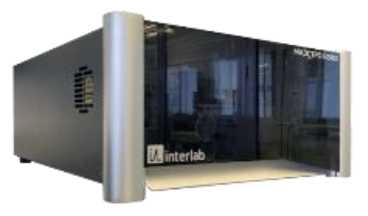

Рисунок № 2
Внешний вид.
Хроматографы жидкостные

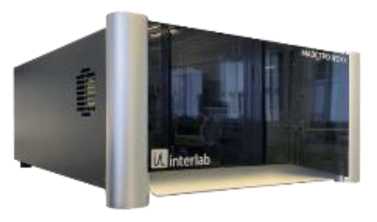

Рисунок № 3
Внешний вид.
Хроматографы жидкостные

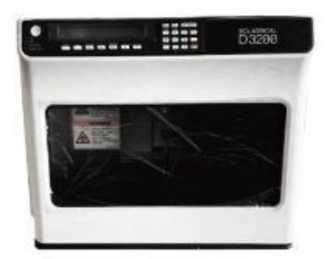

Рисунок № 4
Внешний вид.
Хроматографы жидкостные

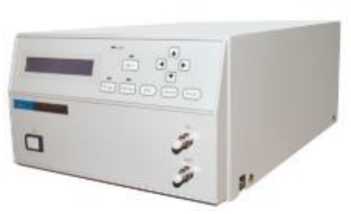

Рисунок № 5
Внешний вид.
Хроматографы жидкостные

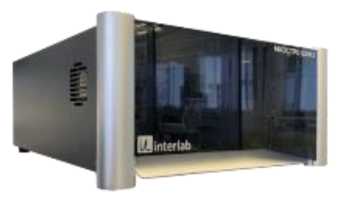

Рисунок № 6
Внешний вид.
Хроматографы жидкостные
Рисунок № 7
Внешний вид.
Хроматографы жидкостные
Рисунок № 8
Общие сведения
Дата публикации - 07.03.2025
Срок свидетельства - 05.03.2030
Номер записи - 196622
ID в реестре СИ - 1424008
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИНТЕРЛАБ" (ООО "ИНТЕРЛАБ")
Страна - РОССИЯ
Населенный пункт - Московская обл., дер. Гаврилково
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Хроматографы жидкостные ("МАЭСТРО ВЭЖХ")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИНТЕРЛАБ" (ООО "ИНТЕРЛАБ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80092-20 07.12.2025 |
Хроматографы жидкостные портативные , БЛИЗАР CDT Общество с ограниченной ответственностью "ИНТЕРЛАБ" (ООО "ИНТЕРЛАБ") (РОССИЯ Московская обл., дер. Гаврилково) |
ОТ МП |
1 год |
|
87986-23 27.01.2028 |
Хроматографы жидкостные, "МАЭСТРО КОМПАКТ" Общество с ограниченной ответственностью "ИНТЕРЛАБ" (ООО "ИНТЕРЛАБ") (РОССИЯ Московская обл., дер. Гаврилково) |
ОТ МП |
1 год |
|
94828-25 05.03.2030 |
Хроматографы жидкостные, "МАЭСТРО ВЭЖХ" Общество с ограниченной ответственностью "ИНТЕРЛАБ" (ООО "ИНТЕРЛАБ") (РОССИЯ Московская обл., дер. Гаврилково) |
ОТ МП |
1 год |
Кто поверяет Хроматографы жидкостные ("МАЭСТРО ВЭЖХ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хроматографы жидкостные ("МАЭСТРО ВЭЖХ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением (далее - ПО) для персонального компьютера, который управляет их работой, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Хроматографы могут быть оснащены одним из следующих видов программного обеспечения:
-
- Kromstation (версия 2.0.0.90 и выше);
-
- Маэстри (версия 1.1.07 и выше);
-
- SpaceCDS (версия Y23H2 и выше);
- MMSP (версия 1.0.12.0 и выше). Идентификационные данные ПО хроматографов приведены в таблице 2.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО хроматографов
|
Идентификационные данные |
Значение | |||
|
Идентификационное наименование ПО |
Kromstation |
Маэстри |
SpaceCDS |
MMSP |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0.0.90 |
1.1.07 |
Y23H2 |
1.0.12.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации, паспорта типографским способом и на заднюю панель хроматографов в виде самоклеящейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений26.51.53-010-14267540-2023ТУ Хроматографы жидкостные «МАЭСТРО ВЭЖХ». Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ИНТЕРЛАБ» (ООО «ИНТЕРЛАБ») ИНН 7743082052
Юридический адрес: 125315, г. Москва, Ленинградский пр-кт, д. 76, к. 2, кв. 91
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
«Всероссийский радиотехнических
г. Солнечногорск,
Адрес места осуществления деятельности: 141570, Московская обл.,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы. Выходными сигналами хроматографа являются время удерживания и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце. Хроматографы могут работать как в изократическом, так и в градиентном режимах.
Хроматографы представляют собой модульно-блочные изделия, включающие в себя следующие основные блоки: детектор (детекторы), насос (градиентный или изократический), устройство ввода образца (автоматический пробоотборник или ручной кран-дозатор), органайзер, термостат колонок.
Хроматографы могут комплектоваться одним или несколькими детекторами: детектор на диодной матрице, спектрофотометрический детектор с изменяемой длиной волны, флуориметрический детектор, рефрактометрический детектор, низкотемпературный испарительный детектор светорассеяния, амперометрический детектор.
Серийный номер и сокращённое название идентификатора блока нанесены на информационную табличку (шильд) в виде самоклеящейся этикетки, расположенной на задней части корпуса блока. Серийным номером, идентифицирующим хроматограф, является серийный номер насоса (градиентного или изократического), расположенного строго в основании хроматографа. Серийные номера блоков, входящих в состав хроматографа, указываются в паспорте хроматографа. Сокращённые названия идентификаторов блоков в соответствии с таблицей 1.
Таблица 1 - Сокращённые названия идентификаторов блока
|
Наименование блока |
Сокращённое название |
|
Детектор на диодной матрице |
DAD |
|
Спектрофотометрический детектор с изменяемой длиной волны |
UV-VIS |
|
Флуориметрический детектор |
FLD |
|
Рефрактометрический детектор |
RID |
|
Наименование блока |
Сокращённое название |
|
Низкотемпературный испарительный детектор светорассеяния |
ELSD |
|
Амперометрический детектор |
AMD |
|
Насос градиентный |
GP |
|
Насос изократический |
IP |
|
Термостат колонок |
TCC |
|
Автоматический пробоотборник (автосамплер) |
ALS |
Для качественной идентификации и количественного определения содержания вещества в анализируемом образце в хроматографах применяется программа обработки данных. Хроматографы работают с персональным компьютером, на котором установлено программное обеспечение «Kromstation», программное обеспечение «Маэстри», программное обеспечение «SpaceCDS», программное обеспечение «MMSP».
Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.
Общий вид хроматографа показан на рисунке 1. Внешний вид детекторов и место нанесения маркировки показаны на рисунке 2.
Органайзер
Детектор
Насос (градиентный _ или изократический)
Термостат
колонок
Рисунок 1 - Общий вид хроматографа жидкостного «МАЭСТРО ВЭЖХ»
Автоматический___
пробоотборник I
Детектор на диодной матрице
Спектрофотометрический детектор с изменяемой длиной волны
Флуориметрический детектор
Рефрактометрический детектор
Амперометрический детектор
Низкотемпературный испарительный детектор светорассеяния

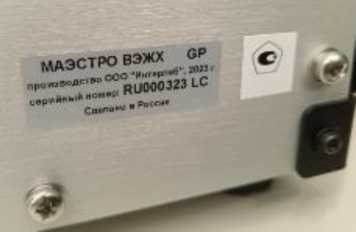

Место нанесения маркировки и знака утверждения типа на задней части корпуса блока
Рисунок 2 - Внешний вид детекторов и место нанесения маркировки
в соответствии с таблицей 5.
Таблица 5 -
Наименование
Хроматограф жидкостный в составе:
-
- Насос (градиентный или изократический)
-
- Детектор на диодной матрице
-
- Амперометрический детектор
-
- Низкотемпературный испарительный детектор светорассеяния
-
- Спектрофотометрический детектор с изменяемой длинной волны
-
- Флуориметрический детектор
-
- Рефрактометрический детектор
-
- Автоматический пробоотборник**
-
- Термостат колонок
-
- Органайзер___________________________
Комплект установочный
Обозначение
«МАЭСТРО ВЭЖХ»
Количество
1 *
1 шт.*
1 шт.
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный в составе: |
«МАЭСТРО ВЭЖХ» |
1 шт. |
|
ПК в комплекте с клавиатурой, манипулятором «мышь» и монитором |
- |
По заказу |
|
Программное обеспечение |
- |
По заказу |
|
Руководство по эксплуатации |
ФАУН.414538.002 РЭ |
1 экз. |
|
Паспорт |
ФАУН.414538.002 ПС |
1 экз. |
|
* Состав зависит от спецификации поставки хроматографа По требованию заказчика может быть заменен на ручной кран-дозатор | ||
хроматографов представлены в таблице 3 и 4.
Таблица 3 -
ов
|
Наименование характеристики |
Значение |
|
Детектор на диодной матрице | |
|
Предел детектирования по антрацену, г/см3, не более |
1,0^10-9 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %: | |
|
- по времени удерживания при ручном вводе |
2,0 |
|
- по времени удерживания при вводе автоматическим пробоотборником |
0,5 |
|
- по площади пика при ручном вводе |
5,0 |
|
- по площади пика при вводе автоматическим пробоотборником |
1,5 |
|
Спектрофотометрический детектор с изменяемой длиной волны | |
|
Предел детектирования по антрацену, г/см3, не более |
1,0^10-9 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %: | |
|
- по времени удерживания при ручном вводе |
2,0 |
|
- по времени удерживания при вводе автоматическим пробоотборником |
0,5 |
|
- по площади пика при ручном вводе |
5,0 |
|
- по площади пика при вводе автоматическим пробоотборником |
1,5 |
|
Флуориметрический детектор | |
|
Предел детектирования по антрацену, г/см3, не более |
1,0^10-10 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %: | |
|
- по времени удерживания при ручном вводе |
2,0 |
|
- по времени удерживания при вводе автоматическим пробоотборником |
0,5 |
|
- по площади пика при ручном вводе |
5,0 |
|
- по площади пика при вводе автоматическим пробоотборником |
1,5 |
|
Наименование характеристики |
Значение |
|
Рефрактометрический детектор | |
|
Предел детектирования по глюкозе, г/см3, не более |
1,0^10-7 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %: | |
|
- по времени удерживания при ручном вводе |
2,0 |
|
- по времени удерживания при вводе автоматическим пробоотборником |
0,5 |
|
- по площади пика при ручном вводе |
5,0 |
|
- по площади пика при вводе автоматическим пробоотборником |
1,5 |
|
Амперометрический детектор | |
|
Предел детектирования по фенолу, г/см3, не более |
1,0^10-8 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %: | |
|
- по времени удерживания при ручном вводе |
2,0 |
|
- по времени удерживания при вводе автоматическим пробоотборником |
0,5 |
|
- по площади пика при ручном вводе |
5,0 |
|
- по площади пика при вводе автоматическим пробоотборником |
1,5 |
|
Низкотемпературный испарительный детектор светорассеяния | |
|
Предел детектирования по глюкозе, г/см3, не более |
1,5^10-6 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %: | |
|
- по времени удерживания при ручном вводе |
2,0 |
|
- по времени удерживания при вводе автоматическим пробоотборником |
2,0 |
|
- по площади пика при ручном вводе |
5,0 |
|
- по площади пика при вводе автоматическим пробоотборником |
5,0 |
Таблица 4 - Технические характеристики хроматографов
|
Наименование характеристики |
Значение |
|
Напряжение питания сети переменным током частотой 50 Гц, В |
от 190 до 250 |
|
Частота питающей сети, Гц |
от 49 до 51 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +15 до +35 |
|
- относительная влажность (при температуре +25 оС), %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Детектор на диодной матрице | |
|
Уровень флуктуационных шумов нулевого сигнала, Б, не более |
5,0^10-5 |
|
Рабочий спектральный диапазон, нм |
от 190 до 800 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Масса, кг, не более |
10 |
|
Габаритные размеры, мм, не более | |
|
- длина |
440 |
|
- ширина |
378 |
|
- высота |
160 |
|
Наименование характеристики |
Значение |
|
Спектрофотометрический детектор с изменяемой длиной волны | |
|
Уровень флуктуационных шумов нулевого сигнала, Б, не более |
5,0^10-5 |
|
Рабочий спектральный диапазон, нм |
от 190 до 800 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Масса, кг, не более |
10 |
|
Габаритные размеры, мм, не более | |
|
- длина |
440 |
|
- ширина |
380 |
|
- высота |
160 |
|
Флуориметрический детектор | |
|
Уровень флуктуационных шумов нулевого сигнала, Б, не более |
1,0^10-4 |
|
Рабочий спектральный диапазон, нм: | |
|
- по возбуждению |
от 200 до 850 |
|
- по регистрации (эмиссия) |
от 250 до 900 |
|
Потребляемая мощность, В^А, не более |
250 |
|
Масса, кг, не более |
28 |
|
Габаритные размеры, мм, не более | |
|
- длина |
467 |
|
- ширина |
340 |
|
- высота |
297 |
|
Рефрактометрический детектор | |
|
Уровень флуктуационных шумов нулевого сигнала, ед.рефр, не более |
5,0^10-5 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Масса, кг, не более |
12 |
|
Габаритные размеры, мм, не более | |
|
- длина |
400 |
|
- ширина |
260 |
|
- высота |
150 |
|
Амперометрический детектор | |
|
Уровень флуктуационных шумов нулевого сигнала, А, не более |
5,0^10-10 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Масса, кг, не более |
10 |
|
Габаритные размеры, мм, не более | |
|
- длина |
440 |
|
- ширина |
380 |
|
- высота |
160 |
|
Низкотемпературный испарительный детектор светорассеяния | |
|
Уровень флуктуационных шумов нулевого сигнала, В, не более |
2,0 •Ю’2 |
|
Потребляемая мощность, В^А, не более |
250 |
|
Масса, кг, не более |
14 |
|
Габаритные размеры, мм, не более | |
|
- длина |
440 |
|
- ширина |
380 |
|
- высота |
240 |
|
Наименование характеристики |
Значение |
|
Термостат колонок | |
|
Потребляемая мощность, В^А, не более |
130 |
|
Масса, кг, не более |
11 |
|
Габаритные размеры, мм, не более | |
|
- длина |
435 |
|
- ширина |
137 |
|
- высота |
450 |
|
Автоматический пробоотборник | |
|
Потребляемая мощность, В^А, не более |
30 |
|
Масса, кг, не более |
13 |
|
Габаритные размеры, мм, не более | |
|
- длина |
440 |
|
- ширина |
380 |
|
- высота |
180 |
|
Насос | |
|
Потребляемая мощность, В^А, не более | |
|
- градиентный |
300 |
|
- изократический |
150 |
|
Масса, кг, не более | |
|
- градиентный |
18 |
|
- изократический |
13 |
|
Габаритные размеры, мм, не более | |
|
- длина |
440 |
|
- ширина |
380 |
|
- высота |
180 |
