Номер по Госреестру СИ: 94830-25
94830-25 Анализаторы элементные рентгенофлуоресцентные
(ES)
Назначение средства измерений:
Анализаторы элементные рентгенофлуоресцентные ES (далее - анализаторы) предназначены для измерений массовой доли серы, хлора, кремния и фосфора в жидких пробах, в нефти и нефтепродуктах.
Внешний вид.
Анализаторы элементные рентгенофлуоресцентные
Рисунок № 1
Внешний вид.
Анализаторы элементные рентгенофлуоресцентные
Рисунок № 2
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 07.03.2030
Номер записи - 196624
ID в реестре СИ - 1424019
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ES2400SCl,
Производитель
Изготовитель - Акционерное общество "ЭПАК-Сервис" (АО "ЭПАК-Сервис"), г. Омск; производственная площадка Shanghai East Electronic Co. Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2025.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы элементные рентгенофлуоресцентные (ES)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ЭПАК-Сервис" (АО "ЭПАК-Сервис"), г. Омск; производственная площадка Shanghai East Electronic Co. Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94829-25 07.03.2030 |
Анализаторы серы рентгенофлуоресцентные энергодисперсионные, ES1260 Акционерное общество "ЭПАК-Сервис" (АО "ЭПАК-Сервис"), г. Омск; производственная площадка Shanghai East Electronic Co. Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
94830-25 07.03.2030 |
Анализаторы элементные рентгенофлуоресцентные, ES Акционерное общество "ЭПАК-Сервис" (АО "ЭПАК-Сервис"), г. Омск; производственная площадка Shanghai East Electronic Co. Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Анализаторы элементные рентгенофлуоресцентные (ES)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы элементные рентгенофлуоресцентные (ES)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением (ПО), позволяющим управлять работой анализатора и обрабатывать результаты измерений, осуществлять обработку сигналов с детекторов и производить расчет массовой доли определяемых элементов, а также накапливать данные и графические отображения кинетики анализа.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
2.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* X относится к метрологически незначимой части ПО и принимает значения от 0 до 99 и от A до Z | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализаторы элементные рентгенофлуоресцентные ES. Руководство по эксплуатации», раздел 4 «Методы использования».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии c аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
ТУ 26.51.53-002-4721283-2024 «Анализаторы элементные рентгенофлуоресцентные ES. Технические условия».
Правообладатель Акционерное общество «ЭПАК-Сервис» (АО «ЭПАК-Сервис») ИНН 5501055049 Юридический адрес: 644065, Омская обл., г. Омск, 50 Лет Профсоюзов, д. 102
Изготовитель
Акционерное общество «ЭПАК-Сервис» (АО «ЭПАК-Сервис») ИНН 5501055049Юридический адрес: 644065, Омская обл., г. Омск, 50 Лет Профсоюзов, д. 102
Производственная площадка:
Shanghai East Electronic Co. Ltd, Китай
Адрес: 201500, No. 169, Zhongfa Road, Zhujing Industrial Zone, Jinshan District, Shanghai, Китай
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного предприятия «Всероссийский научно-
институт метрологии имени Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов - метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на измерении интенсивности вторичного рентгеновского (флуоресцентного) излучения атомов серы, хлора, кремния и фосфора под действием монохроматических первичных рентгеновских лучей (рентгеновской трубки). Интенсивность измеренного флуоресцентного излучения пропорциональна массовой доле серы, хлора, кремния и фосфора в исследуемых образцах. Под интенсивностью измеренного флуоресцентного излучения понимают площадь пика измеряемого элемента на спектре выходного сигнала детектора.
Анализаторы выпускают двух моделей: ES2400, ES2400SCl. Модель ES2400 предназначена для измерений массовой доли серы, хлора, фосфора и кремния, ES2400SCl -для измерений массовой доли серы и хлора.
Конструктивно анализатор представляет собой стационарный лабораторный прибор, который состоит из источника рентгеновского излучения, оптической системы, кюветного отделения для установки исследуемых образцов, приемника вторичного излучения (детектора) и электронных блоков.
окрашиваемого в цвета, которые
Корпус анализатора изготавливают из металла, определяет изготовитель.
номер, расположенный на задней цифровой формат и наносится
Каждый экземпляр анализатора имеет заводской панели средства измерений. Заводской номер имеет типографским или иным пригодным способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения заводского номера на анализаторы представлено на рисунке 2.

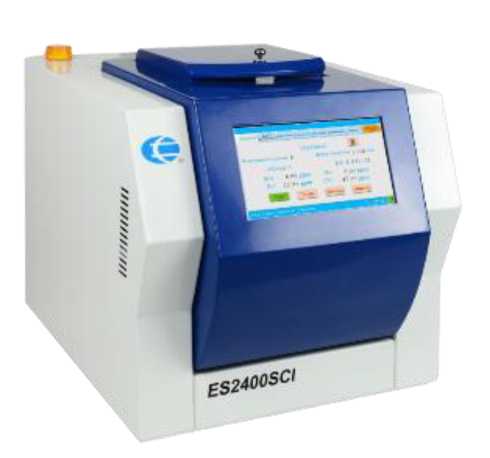

Рисунок 1 - Общий вид анализаторов элементных рентгенофлуоресцентных ES

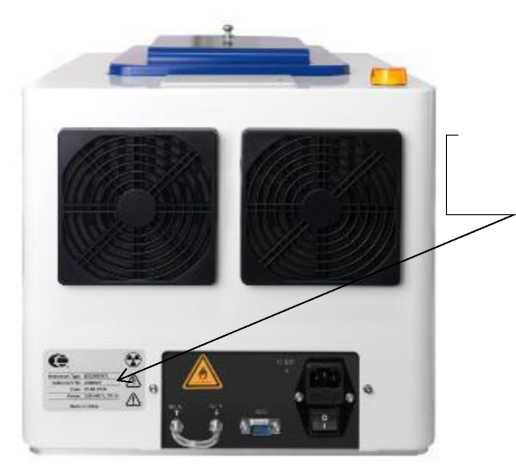

Место нанесения заводского номера
нанесения заводского номера
Рисунок 2 - Место
на анализаторы элементные рентгенофлуоресцентные ES
Пломбировка анализаторов не предусмотрена.
Конструкция анализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
ES2400
ES2400SCl
Таблица 2 - Метрологические характеристики
Наименование характеристики
Предел обнаружения, млн-1 (мг/кг), не более
|
- сера |
0,50 |
0,50 | |||
|
- хлор |
0,18 |
0,18 | |||
|
- кремний |
1,50 |
- | |||
|
- фосфор |
1,00 |
- | |||
|
Предел допускаемого относительного среднего | |||||
|
квадратического отклонения выходного сигнала, % | |||||
|
- сера |
0,5 |
0,5 | |||
|
- хлор |
1,0 |
1,0 | |||
|
- кремний |
1,0 |
- | |||
|
- фосфор |
1,0 |
- | |||
|
Таблица 3 - Основные технические характеристики | |||||
|
Наименование характеристики |
Значение для модели | ||||
|
ES2400 |
ES2400SC1 | ||||
|
Диапазон показаний массовой доли элементов, %: | |||||
|
- сера |
от 0 до 9,99 |
от 0 до 9,99 | |||
|
- хлор |
от 0 до 9,99 |
от 0 до 9,99 | |||
|
- кремний |
от 0 до 9,99 |
- | |||
|
- фосфор |
от 0 до 9,99 |
- | |||
|
Время измерения, с |
от 1 до 999 | ||||
|
Объем образца, см3, не менее |
2 | ||||
|
Параметры электрического питания: | |||||
|
- напряжение переменного тока, В |
220 ± 20 | ||||
|
- частота переменного тока, Гц |
50 ± 0,5 | ||||
|
Потребляемая мощность, В^А, не более |
200 | ||||
|
Габаритные размеры, мм, не более | |||||
|
- высота |
350 | ||||
|
- ширина |
330 | ||||
|
- длина |
460 | ||||
|
Масса, кг, не более |
25 | ||||
|
Условия эксплуатации: | |||||
|
- температура окружающей среды, °С |
от +5 до +40 | ||||
|
- относительная влажность воздуха (при | |||||
|
температуре 30°С), %, не более |
85 | ||||
