Номер по Госреестру СИ: 94832-25
94832-25 Копры маятниковые
(ALSI-TECH 3)
Назначение средства измерений:
Копры маятниковые ALSI -TECH 3 (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Внешний вид.
Копры маятниковые
Рисунок № 4
Внешний вид.
Копры маятниковые
Рисунок № 5
Внешний вид.
Копры маятниковые
Рисунок № 6
Внешний вид.
Копры маятниковые
Рисунок № 7
Внешний вид.
Копры маятниковые

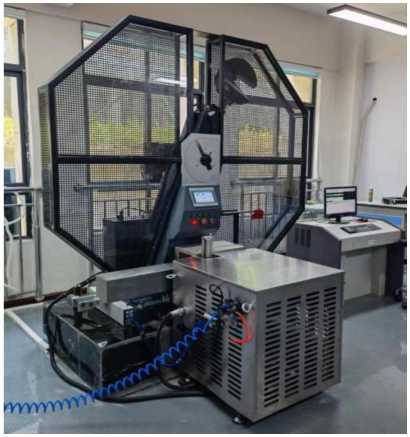

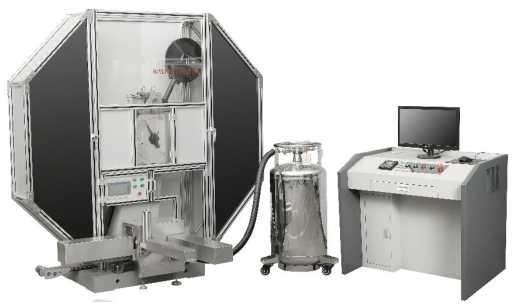

Рисунок № 8
Внешний вид.
Копры маятниковые
Рисунок № 9
Внешний вид.
Копры маятниковые
Рисунок № 10
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 07.03.2030
Номер записи - 196626
ID в реестре СИ - 1424021
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2025.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Копры маятниковые (ALSI-TECH 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94832-25 07.03.2030 |
Копры маятниковые, ALSI-TECH 3 JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
95196-25 15.04.2030 |
Машины универсальные испытательные гидравлические, ALSI-TECH 1 JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Копры маятниковые (ALSI-TECH 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Копры маятниковые (ALSI-TECH 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с копрами применяется программное обеспечение (далее - ПО) «WINIMPACT», устанавливаемое на персональный компьютер и модуль управления и обработки данных.
ПО служит для управления функциональными возможностями копров, а также для обработки, хранения и отображения результатов измерений. ПО защищено от несанкционированного доступа ключами электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«WINIMPACT» |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Применение и сфера использования» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD. Копры маятниковые ALSI -TECH 3
JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD., Китай
Адрес: No. 687 Songzhuang Industrial Park, Huaiyin District Jinan city Shandong China PR
Телефон: +8653161311368; +8618615172109
E-mail: jncdtester@163.com
Web-сайт: www.cdshiyanji.com
Изготовитель
JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD., КитайАдрес: No. 687 Songzhuang Industrial Park, Huaiyin District Jinan city Shandong China PR
Телефон: +8653161311368; +8618615172109
E-mail: jncdtester@163.com
Web-сайт: www.cdshiyanji.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD., КитайАдрес: No. 687 Songzhuang Industrial Park, Huaiyin District Jinan city Shandong China PR
Телефон: +8653161311368; +8618615172109
E-mail: jncdtester@163.com
Web-сайт: www.cdshiyanji.com
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального энергии определяется от вертикальной оси.
Конструктивно
подъема молота после разбития образца. Значение потенциальной массой и длиной
маятника, а также углом его отклонения
станины с вертикальной стойкой, маятника, датчика угла отклонения маятника, защитного
копры состоят из механизма спуска и торможения маятника, кожуха с системой блокировки спуска маятника при открытых дверях, а также модуля управления и обработки данных и/или персонального компьютера.
В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположено устройство отсчета (регистрации) показаний: стрелка аналоговой шкалы и (или) датчик угла отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъема маятника после воздействия на образец. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных, расположенном на корпусе копров и/или персонального компьютера.
Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.
Персональный компьютер и модуль управления и обработки данных предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения и хранения результатов измерений с возможностью вывода данных на внешние устройства. Модуль управления и обработки данных выполнен в виде блока с сенсорным дисплеем и имеет порты для подключения внешних устройств. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.
Копры могут быть дополнительно укомплектованы температурными камерами, механизмами автоматической подачи образцов, механизмом центрирования образцов на опорах, персональным компьютером, сменными маятниками, устройством торможения
маятника, устройством изменения угла зарядки маятника. В зависимости от модификации копры могут быть оснащены дополнительно встроенным в боек молота датчиком силы удара по образцу (инструментированным бойком).
следующих модификациях:
Копры выпускаются в
ALSI-TECH
3-5.B;
ALSI-TECH 3-5.5.B; ALSI-TECH 3-50.B; ALSI-TECH 3-150.B; ALSI-TECH 3-300.B;
ALSI-TECH 3-450.B; ALSI-TECH 3-600.B; ALSI-TECH 3-750.B; ALSI-TECH 3-800.B;
ALSI-TECH 3-900.B, которые различаются между собой внешним видом, метрологическими и техническими характеристиками.
Структура условного обозначения копров имеет следующий вид: ALSI-TECH 3-A.B, где:
ALSI-TECH - наименование типа копров;
3 - наименование серии копров;
A - цифровой индекс, соответствующий наибольшему запасу потенциальной энергии копра, принимающий значения: 5 (5 Дж); 5,5 (5,5 Дж); 50 (50 Дж); 150 (150 Дж); 300 (300 Дж); 450 (450 Дж); 600 (600 Дж); 750 (750 Дж); 800 (800 Дж); 900 (900 Дж).
B - цифровой индекс, обозначающий наличие дополнительного инструментированного бойка и вид устройства фиксации угла зарядки маятника (1 -без дополнительного инструментированного бойка, жестко установленный угол взведения;
-
2 - с дополнительным инструментированным бойком, жестко установленный угол взведения;
-
3 - без дополнительного инструментированного бойка, свободно задаваемый угол взведения;
-
4 - с дополнительным инструментированным бойком, свободно задаваемый угол взведения).
Идентификация копра осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусе копра и отображающей информацию о модификации копра и заводском номере, а также изучения нормативно-технической документации, которая входит в обязательный комплект поставки копра и содержит информацию о метрологических и технических характеристиках копра.
Заводской номер состоит из арабских цифр, и нанесен на маркировочную табличку методом офсетной печати.
Цветовое исполнение копров может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на копры не предусмотрено.
Пломбирование копров не предусмотрено.
Общий вид копров представлен на рисунках 1 - 6.
Общий вид маркировочной таблички представлен на рисунке 7.
Место нанесения маркировочной таблички представлено на рисунке 8.

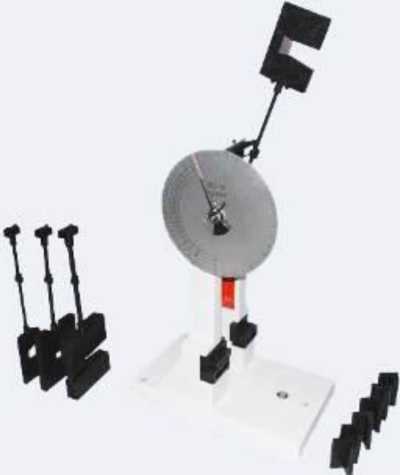

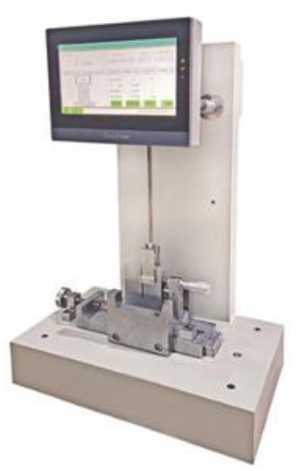

Рисунок 1 - Общий вид копров маятниковых ALSI -TECH 3- 5(5,5; 50).B
Рисунок 2 - Общий вид копров маятниковых ALSI -TECH 3- 5(5,5; 50).B

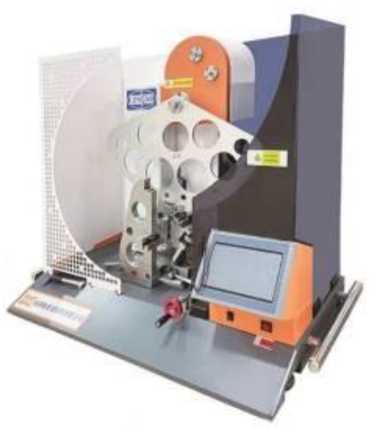

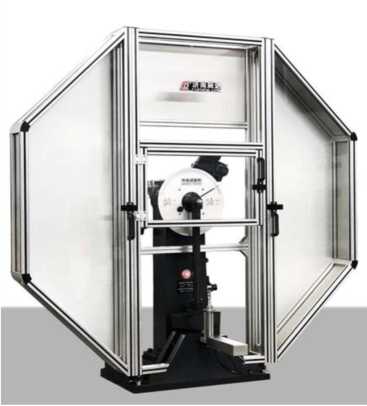

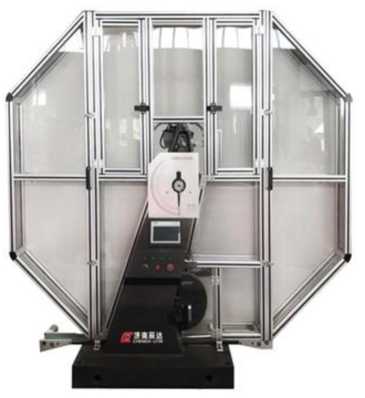

Рисунок 3 - Общий вид копров маятниковых ALSI -TECH 3-150(300; 450; 600).B

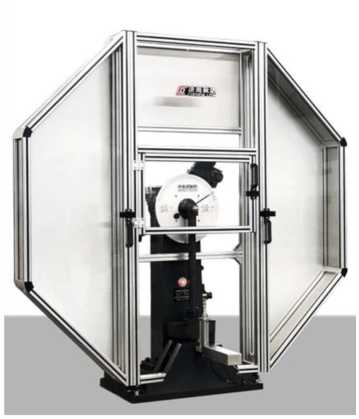

Рисунок 4 - Общий вид копров маятниковых ALSI -TECH 3-150(300; 450; 600).B

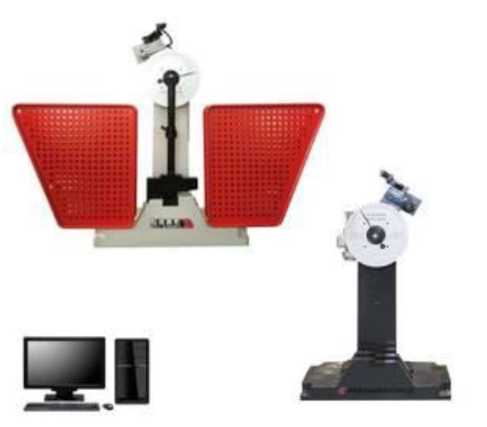

Рисунок 5 - Общий вид копров маятниковых ALSI -TECH 3-750(800; 900).
Рисунок 6 - Общий вид копров маятниковых ALSI -TECH 3-750(800; 900).B
Место
нанесения
заводского

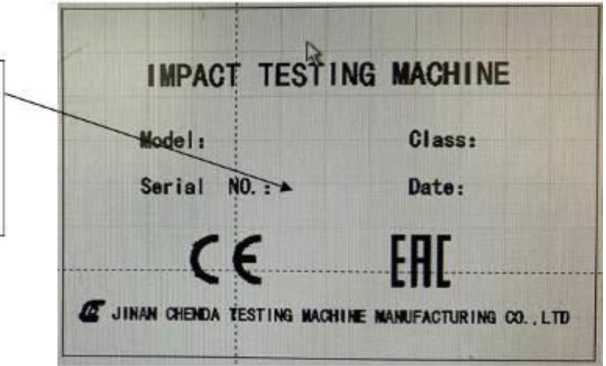

Рисунок 7 - Обозначение мест нанесения заводского номера и модификации машин

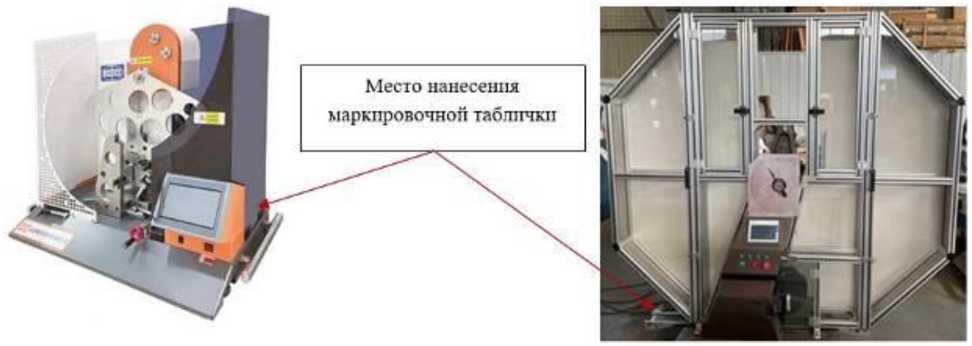

Рисунок 8 - Место нанесения маркировочной таблички
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Копер маятниковый ALSI-TECH 3 |
В зависимости от модификации |
1 шт. |
|
Программное обеспечение «WINIMPACT» на электронном носителе |
- |
1 шт. |
|
Персональный компьютер* |
- |
1 шт. |
|
Руководство пользователя ПО «WINIMPACT» |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Сменный маятник* |
- |
**шт. |
|
Дополнительные грузы* |
- |
**шт. |
|
Сменный боёк* |
- |
**шт. |
|
Дополнительная опора для установки образцов* |
- |
**шт. |
таблицы 8
|
Наименование |
Обозначение |
Количество |
|
Камера кондиционирования* |
- |
**шт. |
|
* Наличие в зависимости от договора поставки | ||
|
** Количество в зависимости от договора поставки и модификации копра | ||
Таблица 2 - Метрологические характеристики
|
Модификация |
Номинальное значение потенциальной энергии маятника1), Дж |
|
ALSI-TECH 3-5.B |
0,5; 1; 2;2,5; 2,75; 4; 5 |
|
ALSI-TECH 3-5,5.B |
0,5; 1; 2;2,5; 2,75; 4; 5; 5,5 |
|
ALSI-TECH 3-50.B |
0,5; 1; 2;2,5; 2,75; 4; 5; 5,5; 7,5; 11; 15; 22; 25; 44; 50 |
|
ALSI-TECH 3-150.B |
50;75;100; 150 |
|
ALSI-TECH 3-300.B |
100; 150;165; 200; 250; 300 |
|
ALSI-TECH 3-450.B |
100;150; 165; 200; 250; 300; 406; 450 |
|
ALSI-TECH 3-600.B |
165;200;250 ;300; 406; 450;500; 542; 600 |
|
ALSI-TECH 3-750.B |
250 ;300;450: 406; 500; 542; 600; 750 |
|
ALSI-TECH 3-800.B |
300; 406;450; 500; 542; 600; 750,800 |
|
ALSI-TECH 3-900.B |
450; 500; 542; 600; 750,800; 900 |
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %
1) - в зависимости от маятника, входящего в комплект поставки

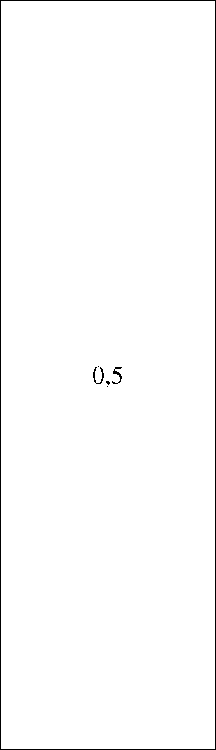

±0,5
Таблица 3 -
|
Номинальное значение потенциальной энергии маятника, Дж |
Диапазон измерений энергии, Дж |
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
Потеря энергии при свободном качании маятника за половину полного колебания, % |
|
0,5 |
от 0,05 до 0,40 |
±0,005 |
0,5 |
|
1,0 |
от 0,1 до 0,8 |
±0,01 | |
|
2,0 |
от 0,2 до 1,6 |
±0,02 | |
|
2,5 |
от 0,25 до 2,00 |
±0,025 | |
|
2,75 |
от 0,275 до 2,200 |
±0,0275 | |
|
4,0 |
от 0,4 до 3,2 |
±0,04 |
таблицы 3
|
Номинальное значение потенциальной энергии маятника, Дж |
Диапазон измерений энергии, Дж |
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
|
5,0 |
от 0,5 до 4,0 |
±0,05 |
|
5,5 |
от 0,55 до 4,40 |
±0,055 |
|
7,5 |
от 0,75 до 6,00 |
±0,075 |
|
11,0 |
от 1,1 до 8,8 |
±0,11 |
|
15,0 |
от 1,5 до 12,0 |
±0,15 |
|
22,0 |
от 2,2 до 17,6 |
±0,22 |
|
25,0 |
от 2,5 до 20,0 |
±0,25 |
|
44,0 |
от 4,4 до 35,2 |
±0,44 |
|
50,0 |
от 5 до 40 |
±0,50 |
|
75,0 |
от 7,5 до 60,0 |
±0,75 |
|
100,0 |
от 10,0 до 80,0 |
±1 |
|
150,0 |
от 15 до 120 |
±1,5 |
|
165,0 |
от 16,5 до132,0 |
±1,65 |
|
200,0 |
от 20,00 до 160,00 |
±2 |
|
250,0 |
от 25 до 200 |
±2,5 |
|
300,0 |
от 30 до 240 |
±3,0 |
|
406,0 |
от 40,6 до 324,8 |
±4,06 |
|
450,0 |
от 45 до 360 |
±4,5 |
|
500,0 |
от 50 до 400 |
±5,0 |
|
542,0 |
от 54,2 до 433,6 |
±5,42 |
|
600,0 |
от 60 до 480 |
±6,0 |
|
750,0 |
от 75 до 600 |
±7,5 |
|
800,0 |
от 80 до 640 |
±8,0 |
|
900,0 |
от 90 до 720 |
±9,0 |
Потеря энергии при свободном качании маятника за половину полного колебания, %
Таблица 4 - Метрологические характеристики
|
Метод испытаний |
Номинальное значение потенциальной энергии маятника, Дж |
Скорость движения маятника в момент удара, м/с |
|
Метод Шарпи |
0,5; 1,0; 2,0; 4,0; 5,0 |
от 2,61 до 3,19 |
|
7,5; 15,0; 25,0; 50,0 |
от 3,42 до 4,18 | |
|
75,0; 150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0; 750,0 |
от 4,5 до 5,5 | |
|
Метод Изода |
1,0; 2,75; 5,5; 11,0; 22,0; 44,0 |
от 3,15 до 3,85 |
|
Метод ударного растяжения |
2,0; 4,0 |
от 2,61 до 3,19 |
|
7,5; 15,0; 25,0; 50,0 |
от 3,42 до 4,18 | |
|
75,0; 150,0; 165,0; 200,0; 250,0; 300,0; 406,0; 450,0; 500,0; 542,0; 600,0; 750,0; 800,0; 900,0 |
от 4,5 до 5,5 |
Таблица 5 - Технические
|
Модификация |
Габаритные размеры (Ширина^Глубина^Высота), мм, не более |
Масса1), кг, не более |
|
ALSI-TECH 3-5.B |
800x500x800 |
300 |
|
ALSI-TECH 3-5,5.B | ||
|
ALSI-TECH 3-50.B | ||
|
ALSI-TECH 3-150.B |
2400x1000x2400 |
2000 |
|
ALSI-TECH 3-300.B | ||
|
ALSI-TECH 3-450.B | ||
|
ALSI-TECH 3-600.B | ||
|
ALSI-TECH 3-750.B |
3300x1200x3300 |
2500 |
|
ALSI-TECH 3-800.B | ||
|
ALSI-TECH 3-900.B | ||
|
1) - без учёта массы маятника | ||
Таблица 6 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 198 до 242 / от 342 до 418 от 49 до 51 |
|
Условия эксплуатации:
|
от +15 до +25 от 20 до 80 |
|
1) - По заказу потребителя копры могут выпускаться как в однофазном, так и в трёхфазном исполнении. | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, циклов |
159 000 |
