Номер по Госреестру СИ: 94834-25
94834-25 Дефектоскопы ультразвуковые
(МЕГЕОН)
Назначение средства измерений:
Дефектоскопы ультразвуковые МЕГЕОН (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушения сплошности, измерений толщины изделий, координат дефектов, а также для контроля однородности материалов, полуфабрикатов, готовых изделий и сварных соединений.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 3
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 4
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 07.03.2030
Номер записи - 196628
ID в реестре СИ - 1424023
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод.29120, мод. 29120, МЕГЕОН 29120, 29120,
Производитель
Изготовитель - BEIJING BANGSHENG INTERNATIONAL TRADE CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 201
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2025.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Дефектоскопы ультразвуковые (МЕГЕОН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Дефектоскопы ультразвуковые (МЕГЕОН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 199 | 199 | 199 | 0 | 0 | 199 | 199 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Дефектоскопы ультразвуковые (МЕГЕОН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) выполняет следующие основные функции:
-
- управление аппаратными ресурсами;
-
- хранение всех результатов измерений в единой базе данных;
-
- отображение результатов измерений в режиме реального времени;
-
- отображение результатов измерений в виде пересчетных значений по заранее предустановленным параметрам.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1 - Идентификационные признаки ПО
|
Идентификационные данные (признаки) |
Значение | |
|
291ОО |
29120 | |
|
Идентификационное наименование ПО |
Firmware | |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2018.1.1 |
V1.03 |
|
Цифровой идентификатор ПО |
- | |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Дефектоскоп ультразвуковой МЕГЕОН 29100. Руководство по эксплуатации» и «Дефектоскоп ультразвуковой 29120. Руководство по эксплуатации» раздел «Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах».
ПравообладательBEIJING BANGSHENG INTERNATIONAL TRADE CO., LTD, Китай
Адрес: ROOM 3077, 3RD FLOOR, BUILDING 2, NO. 17 RITAN NORTH ROAD, CHAOYANG DISTRICT,BEIJING,CHINA
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля, а именно на возбуждении импульсов ультразвуковых колебаний (далее - УЗК) в материале контролируемого объекта и регистрации отраженных эхо-сигналов от дефектов и границ материалов.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в объекте контроля от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина изделия.
Дефектоскопы выпускаются следующих моделей: 29100 и 29120. Отличаются модели внешним видом и техническими характеристиками.
Дефектоскопы имеют переносной тип конструкции, питание осуществляется от встроенного элемента питания постоянного тока.
Конструктивно дефектоскопы состоят из электронного блока и пьезоэлектрического преобразователя (ПЭП).
Дефектоскопы могут использоваться как с ПЭП из комплекта поставки, так и с любыми другими ПЭП имеющими BNC-разъём и подходящими по параметрам к приборам.
Дефектоскопы включает в себя функциональные клавиши, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация, и разъем подключения пьезоэлектрического преобразователя.
Общий вид дефектоскопа модификации 29100 представлен на рисунке 1, дефектоскопа модификации 29120 - на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения наносится типографским методом на наклейку, которая наносится на корпус электронного блока. Пломбирование корпуса осуществляется отдельной наклейкой-пломбой. Схема с указанием мест нанесения представлена на рисунках 2 и 4. У модели 29100 также указывается версия ПО.

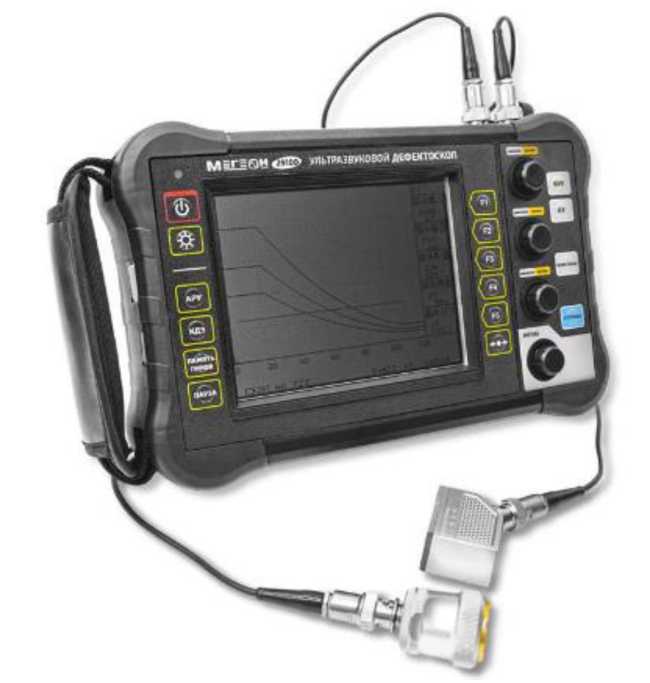

Рисунок 1 - Общий вид дефектоскопов модель 29100
Место нанесения знака
утверждения типа
Место нанесения пломбы
алтаеди <аДС» УЛЬМивУМОООЙ ДСФСИТОСИОЛ
Место нанесения заводского номера
Указание версии программного обеспечения прибора

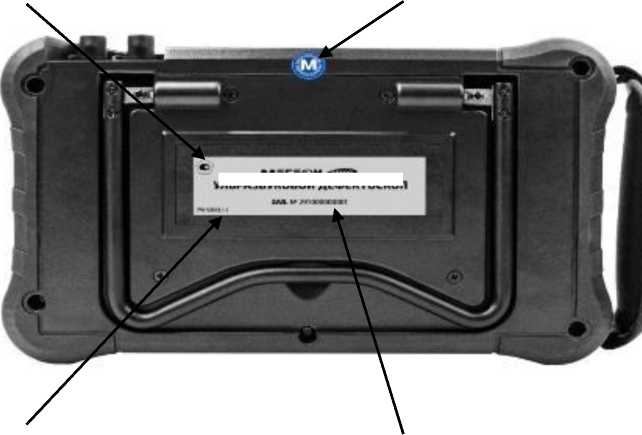

Рисунок 2 - Место нанесения заводского номера, пломбы, версии ПО и знака утверждения типа на дефектоскопы модели 29100

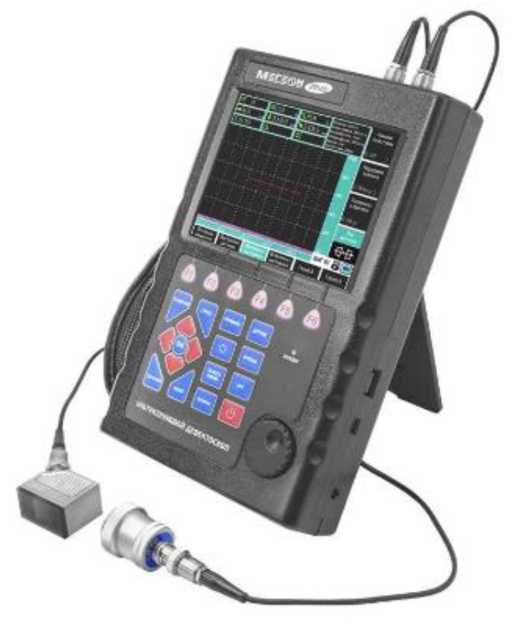

Рисунок 3 - Общий вид дефектоскопов модель 29120
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
Место нанесения пломбы

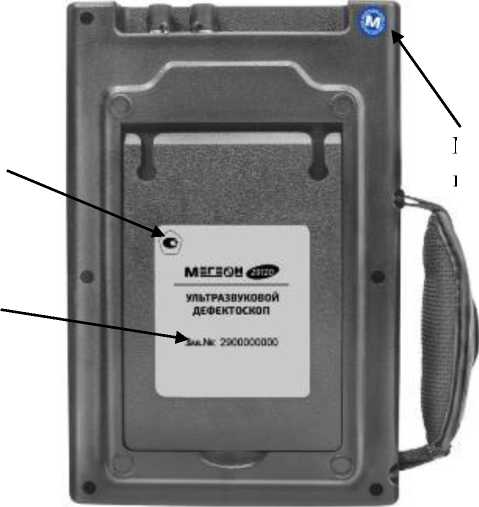

Рисунок 4 - Место нанесения заводского номера, знака утверждения типа и пломбы на дефектоскопы модели 29120
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
29100 |
29120 | |
|
Диапазон измерения толщины по стали, мм |
от 20 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерения толщины (по стали), мм |
±(0,03^Т1)+1,О) | |
|
Диапазон измерений глубины залегания дефектов (по стали), мм |
от 4 до 600 | |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов (по стали) с прямыми преобразователями, мм |
±(0,03^Н2)+1,О) | |
|
Диапазон измерений координат дефектов (по стали), мм |
от 4 до 600 | |
|
Пределы допускаемой абсолютной погрешности измерений координат дефектов (по стали) с наклонными преобразователями, мм |
±(0,03^¥3)+1,О) | |
|
Пределы допускаемой абсолютной погрешности измерений координат дефектов по стали с наклонными преобразователями от точки ввода до проекции дефекта на поверхность сканирования, мм4) |
±(0,03^Х5)+1,О) | |
| ||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
Модель 29100 |
Модель 29120 | |
|
Диапазон показаний толщины по стали, мм |
от 4 до 1500 |
от 4 до 1500 |
|
Диапазон рабочих частот, МГц |
от 0,4 до 10 с шагом 0,1; 1; 10 |
от 0,5 до 20 с шагом 0,1 |
|
Диапазон настройки скорости ультразвука в материалах, м/с |
от 1000 до 9999 с шагом 1; 10; 100 |
от 100 до 9999 с шагом 1; 2; 4; 6; 8; 10; 20; 50 |
|
Диапазон настройки усиления, дБ |
от 0 до 110 с шагом 0,1; 1 |
от 0 до 120 с шагом 0,1; 1; 2; 4; 6; 8; 10; 20; 50 |
|
Габаритные размеры, мм, не более:
|
250 160 70 |
250 160 60 |
|
Масса, кг, не более |
1,1 ± 0,1 |
1,1 ± 0,1 |
|
Электропитание от аккумуляторов, В |
4,8 |
11,1 |
|
Условия эксплуатации:
|
от +15 до +35 от 50 до 80 |
от +15 до +35 от 50 до 80 |
