Сведения о средстве измерений: 94844-25 Датчики уровня

Номер по Госреестру СИ: 94844-25
94844-25 Датчики уровня
(LLT-DS)

Назначение средства измерений:
для непрерывных в резервуарах и Датчики уровня LLT-DS (далее - датчики) предназначены измерений уровня жидкости и уровня границы раздела двух сред технологических аппаратах, выносных колонках, с последующей передачей измеренных значений в виде выходного цифрового сигнала по протоколу HART, а также преобразований измеренных значений уровня в унифицированный аналоговый выходной сигнал силы постоянного тока.

сертификация программного обеспечения
Внешний вид. Датчики уровня, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики уровня
Рисунок № 1
Внешний вид. Датчики уровня, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики уровня
Рисунок № 2

Общие сведения

Дата публикации - 12.03.2025
Срок свидетельства - 07.03.2030
Номер записи - 196638
ID в реестре СИ - 1424033
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год - для датчиков уровня с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для датчиков уровня с пределами допускаемой абсолютной погрешности свыше ±3 мм
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LLT-DS,

Производитель

Изготовитель - Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом")
Страна - РОССИЯ
Населенный пункт - г. Набережные Челны, Республика Татарстан
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RB_14 Справочник утверждённых типов СИ (fgis.gost.ru)

Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.

В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.

Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.

Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1166 дн.

Приказы РСТ, где упоминается данный тип СИ

№460 от 2025.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчики уровня (LLT-DS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
74748-19
17.04.2029
 Датчики уровня, LLT-MS
Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом") (РОССИЯ г. Набережные Челны, Республика Татарстан) 		ОТ
МП 		4 года
74747-19
17.04.2029
 Датчики уровня, LLT-RS
Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом") (РОССИЯ г. Набережные Челны, Республика Татарстан) 		ОТ
МП 		4 года
85961-22
23.06.2027
 Газоанализаторы, Примаком
Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом") (РОССИЯ г. Набережные Челны, Республика Татарстан) 		ОТ
МП 		1 год
94844-25
07.03.2030
 Датчики уровня, LLT-DS
Общество с ограниченной ответственностью "РивалКом" (ООО "РивалКом") (РОССИЯ г. Набережные Челны, Республика Татарстан) 		ОТ
МП 		1 год - для датчиков уровня с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для датчиков уровня с пределами допускаемой абсолютной погрешности свыше ±3 мм

Кто поверяет Датчики уровня (LLT-DS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • LLT-DS
    		•  6 6 6 0 0 6 6 0
    ООО "ИНФРАСТРУКТУРА ТК"
    (RA.RU.312735)
  • LLT-DS
    		•  2 2 0 2 0 2 0 2

    Стоимость поверки Датчики уровня (LLT-DS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) датчиков представлено встроенным и сервисным ПО.

    Встроенное ПО разделено на метрологически значимую и незначимую части и используется для обработки и отображения измерительной информации, преобразований измеренных значений в выходные сигналы, настройки и самодиагностики.

    Метрологические характеристики датчиков нормированы с учетом влияния метрологически значимой части встроенного ПО.

    Защита встроенного ПО от несанкционированного доступа осуществляется с помощью системы паролей. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные встроенного ПО датчиков приведены в таблице 2.

    Таблица 2 - Идентификационные данные встроенного ПО

    Идентификационные данные

    Значение для модификаций

    LLT-DS-TT-

    X-X-X-X-X-

    X

    LLT-DS-TM-

    X-X-X-X-X-

    X

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    9.Х.Х

    7.Х

    Цифровой идентификатор ПО

    -

    Примечание - Номер версии встроенного ПО состоит из двух частей:

    • - номер версии метрологически значимой части ПО («9.» или «7.»);

    • - номер версии метрологически незначимой части ПО («Х.Х» или «X»), где «X» может принимать целые значения в диапазоне от 0 до 99.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку датчика любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе 2 «Использование по назначению» документов:

    • -   265152120.93067824.РЭ-ЬЬТ-В8-ТТ «Датчики уровня LLT-DS-TT. Руководство по эксплуатации»;

    • -   265152120.93067824.РЭ-LLТ-DS-ТM    «Датчики уровня   LLT-DS-TM.

    Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

    ТУ 4214-007-93067824-2024 «Датчики уровня LLT-DS. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом»)

    ИНН 1650136480

    Адрес юридического лица: 423822, Республика Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1

    Изготовитель

    Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом»)
    ИНН 1650136480
    Адрес юридического лица: 423822, Республика Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1
    Адрес места осуществления деятельности: 423800, Республика Татарстан, г. Набережные Челны, пр-кт КАМАЗА, д. 37/2

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом»)
    ИНН 1650136480
    Адрес юридического лица: 423822, Республика Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1

    Принцип действия датчиков основан на законе Архимеда, согласно которому на буёк датчика, погруженный в жидкость, действует выталкивающая сила. В зависимости от уровня жидкости изменяется степень погружения буйка в жидкость, что приводит к изменению результирующей силы, состоящей из силы тяжести и выталкивающей силы, которую рычаг передачи преобразует в момент и передаёт на торсионную трубку.

    Для модификаций LLT-DS-TT-X-X-X-X-X-X момент от торсионной трубки при помощи тяги рычажной передачи преобразуется в силу, которая передаётся на тензорезистивный чувствительный датчик и преобразуется в электрический сигнал.

    Для модификаций LLT-DS-TM-X-X-X-X-X-X момент преобразуется в поворотное движение, которое передается на магнитную систему и затем на магниточувствительный датчик Холла и преобразуется в электрический сигнал.

    Электрический сигнал, обрабатываемый в электронном блоке датчика, с помощью силы постоянного тока и

    микропроцессора преобразуется в аналоговый выходной сигнал цифровой сигнал по протоколу HART.

    Датчики состоят из двух функциональных блоков:

    • - чувствительный элемент (далее - ЧЭ):

    • - тензорезистивный чувствительный LLT-DS-TT-X-X-X-X-X-X;

    • - магниточувствительный LLT-DS-TM-X-X-X-X-X-X;

    элемент

    для

    модификаций

    датчик

    Холла

    для

    модификаций

    аналого-цифровых

    • - электронный блок (далее - ЭБ), выполняющий функцию преобразований электрического сигнала от ЧЭ в измеренное значение уровня.

    Напряжение, пропорциональное выталкивающей силе, c ЧЭ подается на вход электронного усилителя, расположенного в ЭБ, и преобразуется в измеренное значение уровня, которое отображается на ЖК-дисплее датчика, передается в виде выходного цифрового сигнала по протоколу HART, а также преобразовывается в токовый выходной сигнал силы постоянного тока (4-20 мА).

    Общая конструкция датчиков включает в себя следующие элементы:

    • - для модификаций LLT-DS-TT-X-X-X-X-X-X - корпус датчика, рычаг, торсионную трубку, межфланцевый чувствительный элемент, ЭБ с ЖК-дисплеем, для выходных сигналов и подключения питания;

      корпус, тягу для передачи момента, тензорезистивный кнопками управления и клеммником

    • - для модификаций LLT-DS-TM-X-X-X-X-X-X - корпус датчика, рычаг, торсионную трубку, магнитную систему для передачи угла поворота, магниточувствительный датчик Холла, ЭБ с ЖК-дисплеем, кнопками управления и клеммником для выходных сигналов и подключения питания;

    • - для всех модификаций - металлический буёк цилиндрической формы, который механически связывается с рычагом торсионной трубки.

    Структура условного обозначения модификаций датчиков приведена ниже:

    LLT-DS - X - X - X - X - X - X -

    “I     Г “1     I     I     I

    Таблица 1 - Структура условного обозначения модификаций датчиков___________________

    №________________________________Признак_______________________________

    • 1 Принцип работы первичного сенсора:

    TT - торсионная передача с тензорезистивным чувствительным элементом;

    TM - торсионная передача с магниточувствительным датчиком Холла.

    • 2 Материал присоединения к корпусу:

    S - нержавеющая сталь; L - нержавеющая сталь 316L;

    I - Inconel, Incoloy, ХН40МДТЮ;

    H - сталь ХН65МВ, Hastelloy C-276, 2.4819;

    T - титан;

    N - сталь 20, А105;

    X - другие марки сплавов.

    • 3 Материал торсионной трубки:

    S - нержавеющая сталь; L - нержавеющая сталь 316L;

    I - Inconel, Incoloy, ХН40МДТЮ;

    H - сталь ХН65МВ, Hastelloy C-276, 2.4819;

    T - титан;

    X - другие марки сплавов.

    • 4 Вид присоединения к процессу:

    A - фланец по стандарту ANSI/ASME B16.5; E - фланец по стандарту EN1092-1; R - фланец по ГОСТ 33259-2015; | номинальный диаметр (мм или дюйм); |  | номинальное давление (атм, бар или фунт/дюйм2);

    |  |   | исполнение уплотнительной поверхности. 1

    __ __/___/___

    №

    Признак

    5 Отверстие под кабельный ввод: N - 1/2” NPT (по умолчанию);

    M - М20х1,5.

    • 6 Одобрения и сертификаты (при наличии нескольких одобрений и сертификатов индексы указываются через «слэш»):

    Ex - искробезопасная электрическая цепь «ia» согласно ГОСТ 31610.0-2019; Exd - взрывонепроницаемая оболочка согласно ГОСТ 31610.0-2019;

    Exdia - взрывонепроницаемая оболочка в комбинации с искробезопасной электрической цепью согласно ГОСТ 31610.0-2019;

    N - общепромышленное исполнение;

    NC - исполнение из материалов для работы в средах, содержащих сероводород, соответствующих рекомендациям NACE: MR0103, MR0175, ISO 15156-1:2020,

    ГОСТ Р 53678-2009, ГОСТ Р 53679-2009;

    SF - исполнение для использования в системах ПАЗ согласно ГОСТ Р МЭК 61511-1-2018.

    • 7 Опции (при наличии нескольких опций индексы указываются через «слэш»): P - окраска корпуса ЭБ по согласованию с Заказчиком;

    CD - нестандартное исполнение; BC - исполнение с камерой уровнемерной выносной;

    LM - левосторонняя установка ЭБ (по умолчанию - правосторонняя установка ЭБ);

    SC - обогрев с помощью паровой рубашки;

    EHC - исполнение с термочехлом в комбинации с электрическим обогревом; T - типовое исполнение.

    Серийный номер наносится на металлические

    маркировочные таблички, расположенные на корпусе ЭБ и межфланцевом корпусе, методом фотохимического травления или лазерной гравировки в виде цифрового кода следующего формата: год производства (две цифры)/условный код исполнения электроники (одна цифра), далее порядковый номер выпущенного датчика (пять цифр).

    Общий вид датчиков с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунках 1, 2. Нанесение знака поверки на датчики не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

    Внешний вид. Датчики уровня (LLT-DS), http://oei-analitika.ru

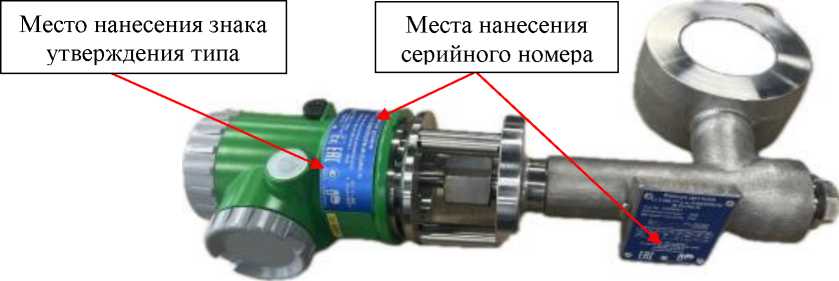

    Рисунок 1 - Общий вид датчиков модификаций LLT-DS-TT-X-X-X-X-X-X с указанием мест нанесения знака утверждения типа и серийного номера

    Место нанесения знака утверждения типа

    Места нанесения серийного номера

    Внешний вид. Датчики уровня (LLT-DS), http://oei-analitika.ru

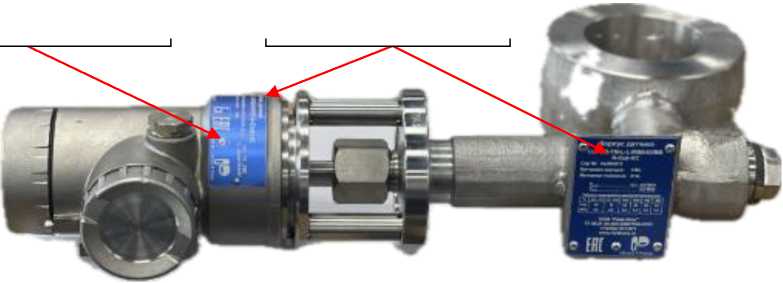

    Рисунок 2 - Общий вид датчиков модификаций LLT-DS-TM-X-X-X-X-X-X с указанием мест нанесения знака утверждения типа и серийного номера


    Таблица 6 - Комплектность

    Наименование

    Обозначение

    Количество

    Датчик уровня

    LLT-DS

    1 шт.

    Камера уровнемерная выносная

    -

    1 шт. 1)

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    265152120.93067824.РЭ-LLT-DS-TT

    1 экз. 2)

    265152120.93067824.РЭ-LLT-DS-TM

    1 экз. 3)

    • 1) Поставляется для модификаций с индексом «BC».

    • 2) На партию. Для модификаций LLT-DS-TT-X-X-X-X-X-X.

    • 3) На партию. Для модификации LLT-DS-TM-X-X-X-X-X-X.


    Таблица 3 -

    Наименование характеристики

    Значение

    Диапазон измерений/преобразований уровня жидкости (уровня границы раздела двух сред 1)), мм

    от 0 до 10000 2)

    Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений уровня жидкости (уровня границы раздела двух сред), %

    ±0,25; ±0,5; ±1,0

    3)

    Наименование характеристики

    Значение

    Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений уровня жидкости (уровня границы раздела двух сред) от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

    ±0,2

    Диапазон преобразований уровня жидкости (уровня границы раздела двух сред) в выходной аналоговый сигнал силы постоянного тока, мА

    от 4 до 20

    Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований уровня жидкости (уровня границы раздела двух сред) в выходной аналоговый сигнал силы постоянного тока, %

    ±(|y|+0,05) 4)

    Вариация выходного аналогового сигнала силы постоянного тока, %, не более

    0,1

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +15 до +25

    от 30 до 80 от 84,0 до 106,7

    • 1) При разности плотностей двух измеряемых сред не менее 150 кг/м3.

    • 2) Датчики могут изготавливаться с любым диапазоном, лежащим внутри приведенного в таблице максимального диапазона, при этом минимальный диапазон датчиков (минимально допустимая алгебраическая разность между значениями верхнего и нижнего пределов) не менее 400 мм. Фактический диапазон указывается в паспорте датчика.

    • 3) Фактические пределы допускаемой приведенной к диапазону измерений основной погрешности измерений уровня жидкости (уровня границы раздела двух сред) указываются в паспорте датчика.

    • 4) Y - пределы допускаемой приведенной к диапазону измерений погрешности измерений уровня жидкости (уровня границы раздела двух сред).

    Таблица 4 -Технические

    Наименование характеристики

    Значение

    Диапазон возможных значений настроенного веса буйка Мнастр 1), г

    от 0,1 •Ммакс до ^макс

    Порог чувствительности, % от настроенного значения веса буйка М

    ^^настр

    0,05

    Напряжение питания постоянного тока, В:

    • - для модификаций:

    • - LLT-DS-X-X-X-X-X-Exd-X, LLT-DS-X-X-X-X-X-N-X

    • - для модификаций:

    • - LLT-DS-TT-X-X-X-X-Ex-X, LLT-DS-TT-X-X-X-X-Exdia-X

    • - для модификаций:

    • - LLT-DS-TM-X-X-X-X-Ex-X, LLT-DS-TM-X-X-X-X-Exdia-X

    от 12 до 36

    от 12 до 30

    от 12 до 28

    Потребляемая мощность, Вт, не более

    1,2

    Выходные сигналы:

    • - аналоговый сигнал силы постоянного тока, мА

    • - цифровой

    от 4 до 20

    HART

    Габаритные размеры корпуса датчика (диаметрхвысота), мм, не более:

    • - для модификаций LLT-DS-TT-X-X-X-X-X-X

    • - для модификаций LLT-DS-TM-X-X-X-X-X-X

    551x327

    551x340

    Масса, кг, не более (без буйка)

    20

    Масса буйка, кг, не более

    4,5

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С:

    • -  без термочехла

    • -  с термочехлом с электрическим обогревом

    • - относительная влажность при температуре +35 °С, %

    • - атмосферное давление, кПа

    от -40 до +80 3) от -60 до +80 3) до 95 от 84,0 до 106,7

    Температура измеряемой среды, °С

    от -196 до +450

    Давление измеряемой среды, МПа, не более

    42

    Плотность измеряемой среды, кг/м3

    от 300 до 2000

    Степень защиты оболочки по ГОСТ 14254-2015

    IP66

    Маркировка взрывозащиты

    0Ex ia IIC T6_T4 Ga X

    1Ex db IIC T6_T4 Gb X

    1Ex db ia IIC T6_T4 Gb X

    • 1) Фактическое значение Мнастр указывается в паспорте датчика.

    • 2) ^макс - значение предельного настраиваемого веса буйка, указываемое в паспорте датчика.

    • 3) При температурах ниже -30 °С и выше +50 °С контрастность индикации ЖК-дисплея снижается, при этом для считывания результатов измерений используется аналоговый или цифровой выходы. Индикация ЖК-дисплея восстанавливается при возвращении температуры в диапазон от -30 °С до +50 °С.

    • 4) Фактическая температура измеряемой среды указывается в паспорте датчика.

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    100000

    Средний срок службы, лет

    20


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
