АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «Пирамида 2.0», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с действующими требованиями к предоставлению информации.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется каждые 30 мин. Корректировка часов сервера производится при расхождении показаний часов сервера с УCВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний с часами сервера более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ «Окская Энергосбытовая компания» наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 02/2024 указывается в формуляре-паспорте.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

таблицы 4

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

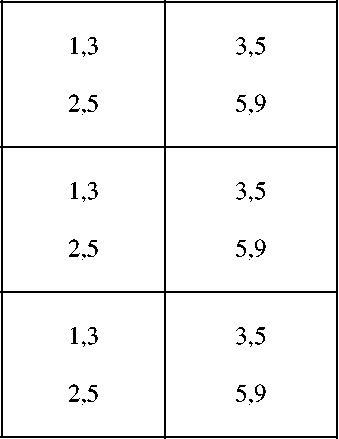

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

ная

ная

Реактивная

Реактивная Актив-

Реактивная Актив-

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3 Погрешность в рабочих условиях указана для силы тока 2 % от Iном; cos9 = 0,8инд.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).
