Номер по Госреестру СИ: 94850-25
94850-25 Трансформаторы напряжения емкостные
(TEMP 550)
Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 550 (далее трансформаторы напряжения) предназначены для передачи сигнала информации приборам измерения, защиты, автоматики, сигнализации в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения
не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Trench Limited Instrument Transformer Division», Канада
Юридический адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
Телефон: +1 416 298 8108
Факс: +1 416 298 2209
E-mail: sales@trench-group.com
Web-сайт: www.trench-group.com
Изготовитель
Фирма «Trench Limited Instrument Transformer Division», КанадаАдрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
Телефон: +1 416 298 8108
Факс: +1 416 298 2209
E-mail: sales@trench-group.com
Web-cайт: www.trench-group.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Фирма «Trench Limited Instrument Transformer Division», КанадаЮридический адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
Телефон: +1 416 298 8108
Факс: +1 416 298 2209
E-mail: sales@trench-group.com
Web-сайт: www.trench-group.com
Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, который смонтирован в виде колонны.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации.
ЭМУ имеет три вторичные обмотки, заключено в герметичный бак, заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. На боковой части бака с ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные TEMP 550 зав. № T04074411, T04074412, T04074415, T04074603, T04074615.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде буквенно-цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения
заводского номера

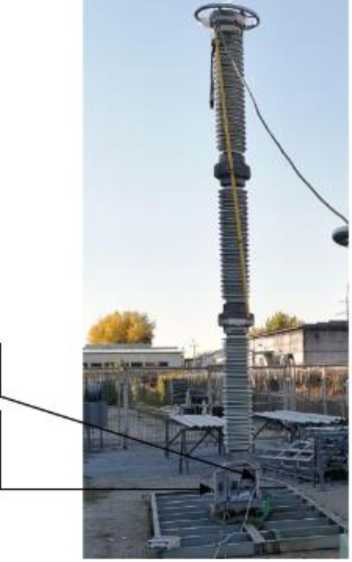

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
500/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +55 |
