Номер по Госреестру СИ: 94851-25
94851-25 Полуприцепы-цистерны
(BURG BPO)
Назначение средства измерений:
Полуприцепы-цистерны BURG BPO (далее - полуприцепы-цистерны) являются транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства -
Номер записи - 196645
ID в реестре СИ - 1424040
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация BURG BRO 16-27Z, модификация BURG BRO 15-27, модификация BURG BPO 12-27Z,
Производитель
Изготовитель - Фирма "BURG"
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 638 дн.
Приказы РСТ, где упоминается данный тип СИ
№468 от 2025.03.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцепы-цистерны (BURG BPO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Полуприцепы-цистерны (BURG BPO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 3 | 3 | 3 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцепы-цистерны (BURG BPO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепов-цистерн BURG BPO.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательФирма «BURG», Нидерланды
Юридический адрес: Den Burg, Texel, North Holland, Нидерланды
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: https://vniir.org/
Полуприцепы-цистерны представляют собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепов-цистерн установлены волнорезы.
Полуприцепы-цистерны BURG BPO разделены внутри герметичными
перегородками на несколько независимых секций.
Полуприцепы-цистерны BURG BPO имеют модификацию:
-
- полуприцеп-цистерна BURG BPO 12-27Z заводской номер 524688 - четыре секции;
-
- полуприцеп-цистерна BURG BPO 15-27 заводской номер HB2715 - шесть секций;
-
- полуприцеп-цистерна BURG BPO 16-27Z заводской номер XLK301627R0022300 -три секции.
В верхней части полуприцепов-цистерн для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепов-цистерн основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцеп-цистерн.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцеп-цистерн.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового и цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепов-цистерн и ударным методом на металлическую табличку, закрепленную на раме транспортной тележки.
К полуприцепам-цистернам данного типа относятся полуприцеп-цистерна BURG BPO 12-27Z с заводским номером 524688, полуприцеп-цистерна BURG BPO 15-27 с заводским номером HB2715, полуприцеп-цистерна BURG BPO 16-27Z с заводским номером XLK301627R0022300.
Общий вид полуприцепа-цистерны BURG BPO 12-27Z с заводским номером 524688 и указанием места нанесения заводского номера приведен на рисунке 1.
Общий вид полуприцепа-цистерны BURG BPO 15-27 с заводским номером HB2715 и указанием места нанесения заводского номера приведен на рисунке 2.
Общий вид полуприцепа-цистерны BURG BPO 16-27Z с заводским номером XLK301627R0022300 и указанием места нанесения заводского номера приведен на рисунке 3.
Пломбирование полуприцепов-цистерн не предусмотрено.
Рисунок 1 - Общий вид полуприцепа-цистерны BURG BPO 12-27Z с заводским номером 524688 с указанием места нанесения заводского номера
Место нанесения заводского номера
Место нанесения
Рисунок 2 - Общий вид полуприцепа-цистерны BURG BPO 15-27 с заводским номером HB2715 с указанием места нанесения заводского номера
заводского номера

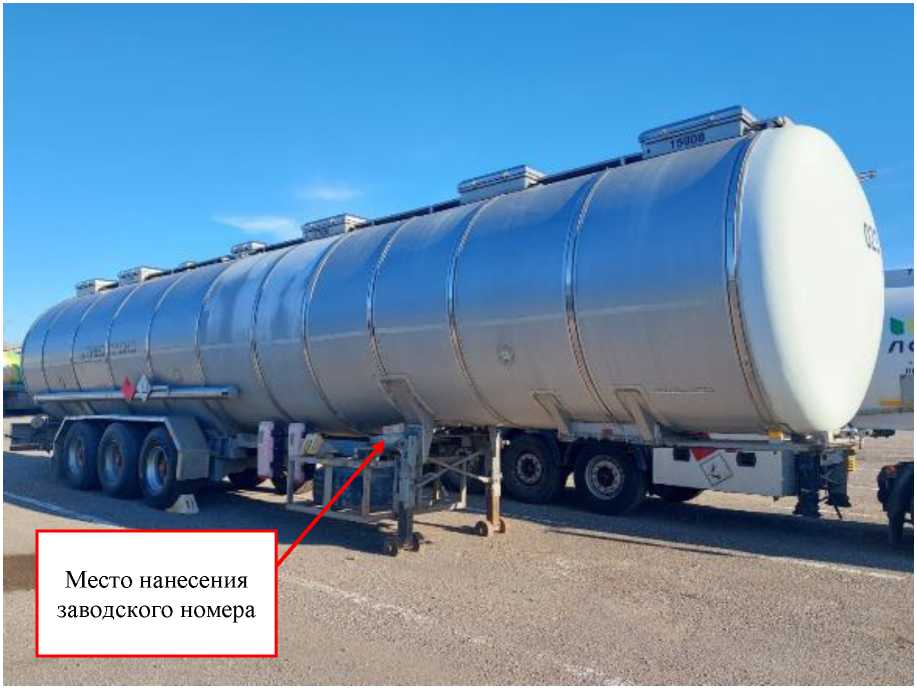

Рисунок 3 - Общий вид полуприцепа-цистерны BURG BPO 16-27Z
с заводским номером XLK301627R0022300 с указанием места нанесения заводского номера
Таблица 3 - Комплектность полуприцепа-цистерны BURG BPO
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна BURG BPO |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
|
Противооткатный упор |
- |
2 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ящик для песка |
- |
1 шт. |
|
Ящик для кошмы |
- |
1 шт. |
|
Паспорт полуприцепа-цистерны BURG BPO |
- |
1 экземпляр |
Таблица 1 -
и технические
|
Наименование характеристики |
Значение | |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3: | ||
|
Полуприцеп-цистерна BURG BPO 12-27Z с |
1 секция |
13040 |
|
заводским номером 524688 |
2 секция |
6910 |
|
3 секция |
15650 | |
|
4 секция |
14450 | |
|
Полуприцеп-цистерна BURG BPO 15-27 с заводским |
1 секция |
14230 |
|
номером HB2715 |
2 секция |
7090 |
|
3 секция |
7100 | |
|
4 секция |
5100 | |
|
5 секция |
3040 | |
|
6 секция |
11340 | |
|
Полуприцеп-цистерна BURG BPO 16-27Z с |
1 секция |
15000 |
|
заводским номером XLK301627R0022300 |
2 секция |
27850 |
|
3 секция |
15000 | |
|
Пределы допускаемой относительной погрешности как | ||
|
транспортной меры полной вместимости, % |
±0,50 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +40 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
- влажность воздуха при +25 °С, % |
до 80 | |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
