Номер по Госреестру СИ: 94864-25
94864-25 Мегаомметры переносные
(ПрофКиП Е6)
Назначение средства измерений:
Мегаомметры переносные ПрофКиП Е6 (далее по тексту - мегаомметры) предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции.
Внешний вид.
Мегаомметры переносные
Рисунок № 1
Внешний вид.
Мегаомметры переносные
Рисунок № 2
Внешний вид.
Мегаомметры переносные
Рисунок № 3
Внешний вид.
Мегаомметры переносные
Рисунок № 4
Внешний вид.
Мегаомметры переносные
Рисунок № 5
Внешний вид.
Мегаомметры переносные

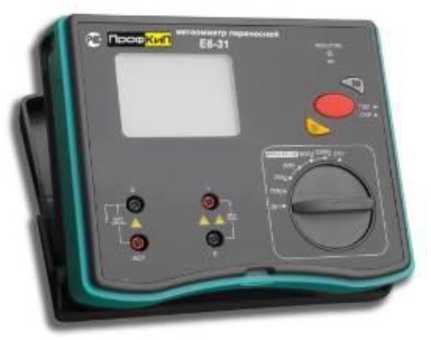

Рисунок № 6
Внешний вид.
Мегаомметры переносные
Рисунок № 7
Внешний вид.
Мегаомметры переносные
Рисунок № 8
Внешний вид.
Мегаомметры переносные
Рисунок № 9
Внешний вид.
Мегаомметры переносные
Рисунок № 10
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 11.03.2030
Номер записи - 196658
ID в реестре СИ - 1424062
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПрофКиП Е6-17, ПрофКиП Е6-16,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№479 от 2025.03.11 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Мегаомметры переносные (ПрофКиП Е6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70409-18 19.02.2028 |
Ваттметры поглощаемой мощности, ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
71688-18 28.06.2028 |
Тераомметры, миллиомметры, омметры, ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
73244-18 03.12.2028 |
Ваттметры поглощаемой мощности, М3-99М Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80018-20 10.12.2025 |
Мегаомметры стрелочные , ПрофКиП ЭСО202, ПрофКиП М4100 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80016-20 10.12.2025 |
Магазины сопротивлений, ПрофКИП Р33, ПрофКИП Р4831, ПрофКИП МСР, ПрофКИП МСМ, ПрофКИП Р4834 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
80604-20 31.12.2025 |
Милливольтметры , ПрофКиП В3-62, ПрофКиП В3-63, ПрофКиП В3-71 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80584-20 31.12.2025 |
Меры электрического сопротивления постоянного тока многозначные , ПрофКиП МС3070, ПрофКиП Р3026 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80535-20 31.12.2025 |
Измерители разности фаз , ПрофКиП Ф2-34, ПрофКиП Ф2-35 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80977-21 01.03.2026 |
Меры переходные электрического сопротивления, ПрофКиП Р40111, ПрофКиП Р40112, ПрофКиП Р40113, ПрофКиП Р40114, ПрофКиП Р40115 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
80924-21 24.02.2026 |
Магазины сопротивлений, ПрофКиП Р40101, ПрофКиП Р40102, ПрофКиП Р40103, ПрофКиП Р40104, ПрофКиП Р40105, ПрофКиП Р40106, ПрофКиП Р40107, ПрофКиП Р40108, ПрофКиП Р4041 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81129-20 31.12.2025 |
Меры-имитаторы ПрофКиП Р40116, Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
81246-21 15.03.2026 |
Вольтметры универсальные, ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82214-21 16.07.2026 |
Генераторы сигналов специальной формы двухканальные, ПрофКиП Г6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82352-21 23.07.2026 |
Амперметры и вольтметры, 1, 8, 3, 6, 6, 4 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
82648-21 13.08.2026 |
Частотомеры универсальные, ПрофКиП Ч3 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
86640-22 01.09.2027 |
Источники питания импульсные, ПрофКиП Б5 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
90627-23 01.12.2028 |
Аппараты высоковольтные испытательные цифровые, ПрофКиП АВИЦ Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93083-24 30.08.2029 |
Мультиметры переносные, ПрофКиП МП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93084-24 30.08.2029 |
Мультиметры переносные профессиональные, ПрофКиП МПП Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93892-24 22.11.2029 |
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП, Обозначение отсутствует Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94413-25 23.01.2030 |
Измерителииммитанса портативные, ПрофКиП Е7 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94434-25 27.01.2030 |
Вольтметры, ПрофКиП С502 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94435-25 27.01.2030 |
Вольтметры, ПрофКиП С500 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
94864-25 11.03.2030 |
Мегаомметры переносные, ПрофКиП Е6 Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
95101-25 08.04.2030 |
Мегаомметры переносные, ПрофКиП ЦС Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Мегаомметры переносные (ПрофКиП Е6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Мегаомметры переносные (ПрофКиП Е6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 -
обеспечения
икационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profkip Power |
|
Номер версии (идентификационный номер ПО) |
- |
|
Цифровой идентификатор ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Проведение измерений» документов «26.51.43.113-001-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-16. Руководство по эксплуатации», «26.51.43.113-002-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-17. Руководство по эксплуатации», «26.51.43.113-003-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-21. Руководство по эксплуатации», «26.51.43.113-004-68134858-2024 РЭ. Мегаомметр переносной Руководство по эксплуатации», «26.51.43.113-005-68134858-2024 переносной ПрофКиП Е6-22. Руководство по
по
ПрофКиП Е6-21/1.
РЭ. Мегаомметр эксплуатации», ПрофКиП Е6-22/1.
РЭ. Мегаомметр эксплуатации», ПрофКиП Е6-23/1.
РЭ. Мегаомметр эксплуатации»,
«26.51.43.113-006-68134858-2024 РЭ. Мегаомметр переносной для Руководство по эксплуатации», «26.51.43.113-007-68134858-2024 переносной ПрофКиП Е6-23. Руководство по
«26.51.43.113-008-68134858-2024 РЭ. Мегаомметр переносной Руководство по эксплуатации», «26.51.43.113-009-68134858-2024 переносной ПрофКиП Е6-26. Руководство по
«26.51.43.113-010-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-31. Руководство по эксплуатации», «26.51.43.113-011-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-32. Руководство по эксплуатации», «26.51.43.113-012-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-38. Руководство по эксплуатации», «26.51.43.113-013-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-55. Руководство по эксплуатации», «26.51.43.113-014-68134858-2024 РЭ. Мегаомметр переносной ПрофКиП Е6-66. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении
государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия ПРШН26.51.43.113-68134858-2024 ТУ «Мегаомметры переносные ПрофКиП Е6».
ПравообладательОбщество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)
ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Изготовитель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)ИНН 5029212906
Адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)ИНН 5029212906
Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
E-mail: info@profkip.ru
Web-сайт: www.profkip.ru
Мегаомметры выполнены в пластиковых корпусах. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. На передней панели расположены: цифровой дисплей, функциональные кнопки управления режимами (в зависимости от модификации), поворотный переключатель выбора пределов измерений и входные/выходные гнёзда. На задней панели расположен отсек для установки элементов питания.
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
К данному типу средства измерений относятся следующие модификации: ПрофКиП Е6-16, ПрофКиП Е6-17, ПрофКиП Е6-21, ПрофКиП Е6-21/1, ПрофКиП Е6-22, ПрофКиП Е6-22/1, ПрофКиП Е6-23, ПрофКиП Е6-23/1, ПрофКиП Е6-26, ПрофКиП Е6-31, ПрофКиП Е6-32, ПрофКиП Е6-38, ПрофКиП Е6-55, ПрофКиП Е6-66.
Мегаомметры различаются между собой:
-
- величиной испытательного напряжения;
-
- диапазонами и погрешностями измерений;
-
- наличием /отсутствием определённых режимов измерений;
-
- размерами дисплея, его цифрового индикатора;
-
- габаритными размерами и массой корпуса.
Для предотвращения несанкционированного доступа к внутренним частям мегаоометра осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса мегаомметра.
Установленная на корпус наклейка не должна препятствовать считыванию показаний с дисплея прибора, а так же закрывать поворотный переключатель, органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель мегаомметров.

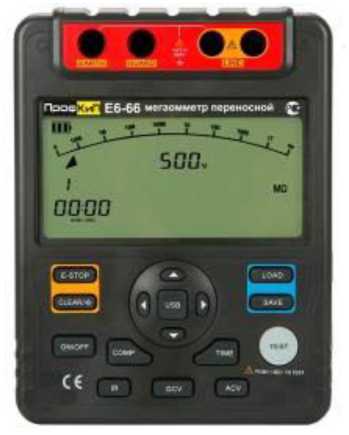

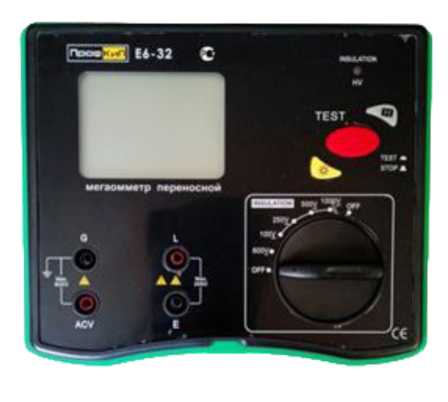

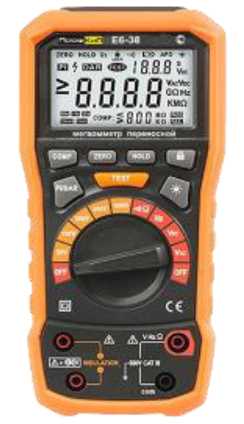

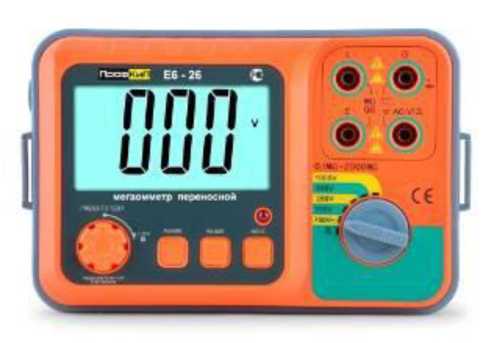

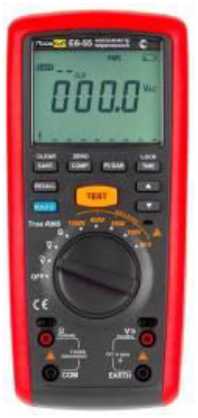

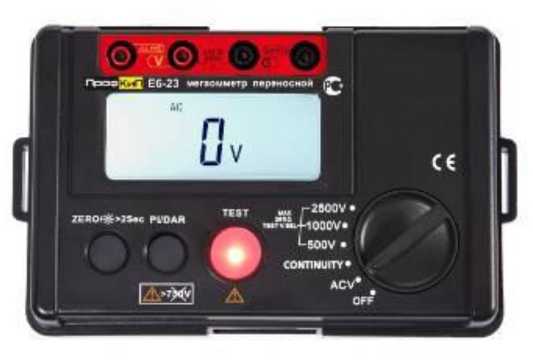

Общий вид мегаомметров представлен на рисунках 1-10. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлено на рисунке 11.
Рисунок 2 - Общий вид мегаомметров
переносных ПрофКиП Е6-21 и Е6-21/1

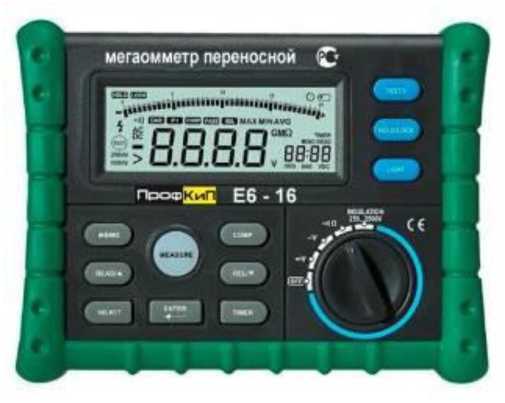

Рисунок 1 - Общий вид мегаомметров
переносных ПрофКиП Е6-16 и Е6-17
|
ГВ • 1 •« поовДЗЕ |
— А А MlwiiiiiiBilJ л»ре*йс»011 Ев-21 |
|
— |
1— |
|
|_ | |
|
|_ |
■ ! _1 |
|
|_ |
, -1 |
|
|_ |
____ _ 1 |

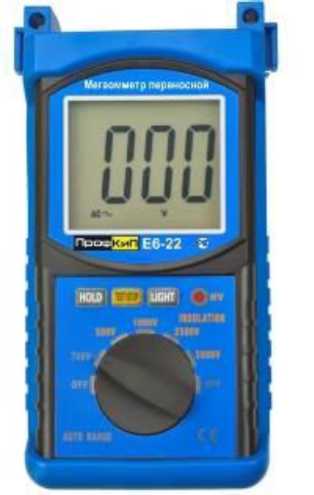

Рисунок 3 - Общий вид мегаомметров
переносных ПрофКиП Е6-22 и Е6-22/1
Рисунок 4 - Общий вид мегаомметров
переносных ПрофКиП Е6-23 и Е6-23/1
Рисунок 5 - Общий вид мегаомметров переносных ПрофКиП Е6-26
Рисунок 6 - Общий вид мегаомметров
переносных ПрофКиП Е6-31
Рисунок 7 - Общий вид мегаомметров переносных ПрофКиП Е6-32
Рисунок 8 - Общий вид мегаомметров
переносных ПрофКиП Е6-38
Рисунок 9 - Общий вид мегаомметров переносных ПрофКиП Е6-55
Рисунок 10 - Общий вид мегаомметров
переносных ПрофКиП Е6-66
Место нанесения заводского номера
Место пломбирования от несанкционированного доступа
Рисунок 11 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа
Стандартный комплект поставки мегаомметров представлен в таблице 9.
Таблица 9 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Мегаомметр переносной |
Модификация ПрофКиП Е6-16, или ПрофКиП Е6-17, или ПрофКиП Е6-21, или ПрофКиП Е6-21/1, или ПрофКиП Е6-22, или ПрофКиП Е6-22/1, или ПрофКиП Е6-23, или ПрофКиП Е6-23/1, или ПрофКиП Е6-26, или ПрофКиП Е6-31, или ПрофКиП Е6-32, или ПрофКиП Е6-38, или ПрофКиП Е6-55, или ПрофКиП Е6-66 |
1 |
|
Руководство по эксплуатации |
|
1 |
Окончание таблицы 9
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измерительные провода, зажимы, щупы |
- |
В зависимости от модификации мегаомметра |
|
Сумка (кейс) для переноски и хранения |
- |
В зависимости от модификации мегаомметра |
|
Упаковка |
- |
1 |
мегаомметров
Основные метрологические и технические характеристики переносных ПрофКиП Е6 представлены в таблицах 2-7.
сопротивления
Таблица 2 - Метрологические характеристики в режиме измерения постоянного тока
|
Модификация |
Номинальное значение испытательного напряжения постоянного тока1), В |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП Е6-16 |
250 |
20 МОм |
0,01 МОм |
+ (3,0^10-2 И2'„.л, + 5r3)) |
|
200 МОм |
0,1 МОм | |||
|
1000 МОм |
1 МОм | |||
|
2,5 ГОм |
0,01 ГОм |
+ (5,0^10-2 Иизм + 5r) | ||
|
500 |
20 Мом |
0,01 МОм |
+ (3,0^10-2 Иизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
1000 МОм |
1 МОм | |||
|
5 ГОм |
0,01 ГОм |
+ (5,0^10-2 Иизм + 5r) | ||
|
1000 |
20 МОм |
0,01 МОм |
+ (3,0^10-2 Иизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
1000 МОм |
1 МОм | |||
|
10 ГОм |
0,01 ГОм |
+ (5,0^10-2 Иизм + 5r) | ||
|
2500 |
2000 МОм |
1 МОм |
+ (3,0^10-2 Иизм + 10r) | |
|
20 ГОм |
0,01 ГОм |
+ (5,0^10-2 Иизм + 20r) | ||
|
100 ГОм |
0,1 ГОм |
+ (10,0^10-2 Иизм + 20r) | ||
|
200 ГОм |
1 ГОм |
Погрешность не нормирована | ||
|
ПрофКиП Е6-17 |
50 |
20 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) |
|
50 МОм |
0,1 МОм | |||
|
100 |
20 МОм |
0,01 МОм | ||
|
100 МОм |
0,1 МОм | |||
|
250 |
20 МОм |
0,01 МОм | ||
|
200 МОм |
0,1 МОм | |||
|
250 МОм |
1 МОм | |||
|
500 |
20 МОм |
0,01 МОм | ||
|
200 МОм |
0,1 МОм | |||
|
500 МОм |
1 МОм | |||
|
1000 |
200 МОм |
0,1 МОм | ||
|
1000 МОм |
1 МОм | |||
|
5 ГОм |
0,01 ГОм |
+ (5,0^10-2 Rизм + 10r) | ||
|
10 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 20r) | ||
|
ПрофКиП Е6-21 |
50 |
1 МОм |
0,01 МОм |
+ (5,0-10 Rизм + 5r) |
|
1000 МОм |
0,1 МОм | |||
|
4 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
250 |
1 МОм |
0,01 МОм |
+ (5,0^10 2 Rизм + 5r) | |
|
1000 МОм |
0,1 МОм | |||
|
20 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
500 |
1000 МОм |
0,1 МОм |
+ (5,0^10-2 Rизм + 5r) |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП Е6-21 |
500 |
40 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) |
|
1000 |
1000 МОм |
0,1 МОм |
+ (5,0^10-2 Иизм + 5r) | |
|
80 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
2500 |
1000 МОм |
0,1 МОм |
+ (3,0^10-2 Иизм + 5r) | |
|
100 ГОм |
0,1 ГОм |
+ (10,0^10-2 Иизм + 10r) | ||
|
200 ГОм |
1 ГОм | |||
|
ПрофКиП Е6-21/1 |
50 |
1 МОм |
0,01 МОм |
+ (5,0^10 2 Rизм + 5r) |
|
1000 МОм |
0,1 МОм | |||
|
4 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
250 |
1 МОм |
0,01 МОм |
+ (5,0^10 2 Rизм + 5r) | |
|
1000 МОм |
0,1 МОм | |||
|
20 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
500 |
1000 МОм |
0,1 МОм |
+ (5,0^10-2 Rизм + 5r) | |
|
40 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
1000 |
1000 МОм |
0,1 МОм |
+ (5,0^10-2 Rизм + 5r) | |
|
80 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
2500 |
1000 МОм |
0,1 МОм |
+ (3,0^10-2 Rизм + 5r) | |
|
100 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 10r) | ||
|
200 ГОм |
1 ГОм | |||
|
5000 |
1000 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | |
|
100 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 10r) | ||
|
1000 ГОм |
1 ГОм | |||
|
ПрофКиП Е6-22 |
500 |
20 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) |
|
200 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
20 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
200 ГОм |
0,1 ГОм | |||
|
1000 |
20 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
20 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
200 ГОм |
0,1 ГОм | |||
|
2500 |
20 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
20 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
200 ГОм |
0,1 ГОм | |||
|
5000 |
20 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
20 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
200 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
ПрофКиП Е6-22/1 |
250 |
20 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) |
|
200 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП Е6-22/1 |
250 |
20 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) |
|
500 |
20 МОм |
0,01 МОм |
+ (3,0-10 2 Иизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (5,0^10-2 Иизм + 5r) | ||
|
20 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
1000 |
20 МОм |
0,01 МОм |
+ (3,0-10 2 Иизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (5,0^10-2 Иизм + 5r) | ||
|
20 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
2500 |
20 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
20 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
ПрофКиП Е6-23 |
500 |
10,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) |
|
109,0 МОм |
0,1 МОм | |||
|
1090 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
5 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
1000 |
10,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
109,0 МОм |
0,1 МОм | |||
|
1090 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
5 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
2500 |
10,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
109,0 МОм |
0,1 МОм | |||
|
1090 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
10,90 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
20,0 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 10r) | ||
|
ПрофКиП Е6-23/1 |
2500 |
10,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) |
|
109,0 МОм |
0,1 МОм | |||
|
1090 МОм |
1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
5,5 ГОм |
0,01 ГОм | |||
|
500 |
10,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
109,0 МОм |
0,1 МОм | |||
|
1090 МОм |
1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
5,5 ГОм |
0,01 ГОм | |||
|
1000 |
10,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
109,0 МОм |
0,1 МОм | |||
|
1090 МОм |
1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
5,5 ГОм |
0,01 ГОм | |||
|
ПрофКиП Е6-26 |
100 |
199,9 МОм |
0,1 МОм |
+ (5,0^10-2 Rизм + 5r) |
|
2000 МОм |
1 МОм |
+ (4,0^10-2 Rизм + 2r) | ||
|
250 |
199,9 МОм |
0,1 МОм |
+ (5,0^10-2 Rизм + 5r) | |
|
2000 МОм |
1 МОм |
+ (4,0^10-2 Rизм + 2r) | ||
|
500 |
199,9 МОм |
0,1 МОм |
+ (5,0^10-2 Rизм + 5r) | |
|
2000 МОм |
1 МОм |
+ (4,0^10-2 Rизм + 2r) | ||
|
1000 |
199,9 МОм |
0,1 МОм |
+ (5,0^10-2 Rизм + 5r) |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП Е6-26 |
1000 |
2000 МОм |
1 МОм |
+ (4,0^10-2 Иизм + 2r) |
|
ПрофКиП Е6-31 |
250 |
19,99 МОм |
0,01 МОм |
+ (3,0-10 2 Иизм + 5r) |
|
199,9 МОм |
0,1 МОм | |||
|
1999 МОм |
1 МОм |
+ (5,0^10-2 Иизм + 5r) | ||
|
19,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
500 |
19,99 МОм |
0,01 МОм |
+ (3,0-10 2 Иизм + 5r) | |
|
199,9 МОм |
0,1 МОм | |||
|
1999 МОм |
1 МОм |
+ (5,0^10-2 Иизм + 5r) | ||
|
19,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
1000 |
19,99 МОм |
0,01 МОм |
+ (3,0-10 2 Иизм + 5r) | |
|
199,9 МОм |
0,1 МОм | |||
|
1999 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
19,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
2500 |
19,99 МОм |
0,01 МОм |
+ (3,0-10 Rизм + 5r) | |
|
199,9 МОм |
0,1 МОм | |||
|
1999 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
19,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
ПрофКиП Е6-32 |
100 |
19,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) |
|
199,9 МОм |
0,1 МОм | |||
|
1999 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
19,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
250 |
19,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
199,9 МОм |
0,1 МОм | |||
|
1999 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
19,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
500 |
19,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
199,9 МОм |
0,1 МОм | |||
|
1999 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
19,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
1000 |
19,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) | |
|
199,9 МОм |
0,1 МОм | |||
|
1999 МОм |
1 МОм |
+ (5,0^10-2 Rизм + 5r) | ||
|
19,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
ПрофКиП Е6-38 |
50 |
19,99 МОм |
0,01 МОм |
+ (1,5^10-2 Rизм + 5r) |
|
199,9 МОм |
0,1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
499 МОм |
1 МОм | |||
|
1,00 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
100 |
19,99 МОм |
0,01 МОм |
+ (1,5^10-2 Rизм + 5r) | |
|
199,9 МОм |
0,1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
499 МОм |
1 МОм | |||
|
1,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
2,0 ГОм |
0,1 ГОм | |||
|
250 |
19,99 МОм |
0,01 МОм |
+ (1,5^10-2 Rизм + 5r) | |
|
199,9 МОм |
0,1 МОм |
+ (5,0^10-2 Rизм + 5r) |
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП Е6-38 |
250 |
499 МОм |
1 МОм |
+ (5,0^10-2 Иизм + 5r) |
|
1,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
5,0 ГОм |
0,1 ГОм | |||
|
500 |
19,99 МОм |
0,01 МОм |
+ (1,5^10-2 Иизм + 5r) | |
|
199,9 МОм |
0,1 МОм |
+ (5,0-10 2 Иизм + 5r) | ||
|
499 МОм |
1 МОм | |||
|
1,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
10,0 ГОм |
0,1 ГОм | |||
|
1000 |
19,99 МОм |
0,01 МОм |
+ (1,5^10-2 Иизм + 5r) | |
|
199,9 МОм |
0,1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
499 МОм |
1 МОм | |||
|
1,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
19,9 ГОм |
0,1 ГОм | |||
|
100 ГОм |
1 ГОм |
Погрешность не нормирована | ||
|
ПрофКиП Е6-55 |
50 |
19,99 МОм |
0,01 МОм |
+ (3,0^10 2 Rизм + 5r) |
|
50 МОм |
0,1 МОм | |||
|
100 |
19,99 МОм |
0,01 МОм | ||
|
100 МОм |
0,1 МОм | |||
|
250 |
19,99 МОм |
0,01 МОм |
+ (1,5^10-2 Rизм + 5r) | |
|
200 МОм |
0,1 МОм | |||
|
500 |
19,99 МОм |
0,01 МОм | ||
|
199,9 МОм |
0,1 МОм | |||
|
500 МОм |
1 МОм | |||
|
1000 |
19,99 МОм |
0,01 МОм | ||
|
199,9 МОм |
0,1 МОм | |||
|
2000 МОм |
1 МОм |
+ (2,0^10-2 Rизм + 5r) | ||
|
9,99 ГОм |
0,01 ГОм |
+ (10,0^10-2 Rизм + 3r) | ||
|
20,0 ГОм |
0,1 ГОм |
Погрешность не нормирована | ||
|
ПрофКиП Е6-66 |
500 |
100 МОм |
0,1 МОм |
+ (3,0^10-2 Rизм + 5r) |
|
1000 МОм |
1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
10 ГОм |
0,01 ГОм | |||
|
20 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
1000 |
100 МОм |
0,1 МОм |
+ (3,0^10-2 Rизм + 5r) | |
|
1000 МОм |
1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
10 ГОм |
0,01 ГОм | |||
|
40 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
2500 |
100 МОм |
0,1 МОм |
+ (3,0^10-2 Rизм + 5r) | |
|
1000 МОм |
1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
10 ГОм |
0,01 ГОм | |||
|
100 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) | ||
|
5000 |
100 МОм |
0,1 МОм |
+ (3,0^10-2 Rизм + 5r) | |
|
1000 МОм |
1 МОм |
+ (5,0^10 2 Rизм + 5r) | ||
|
10 ГОм |
0,01 ГОм |
Таблица 3 - Метрологические характеристики в режиме измерения напряжения постоянного тока
|
Модификация |
Предел измерений, В |
Разрешение, В |
Пределы допускаемой абсолютной погрешности измерений, В |
|
ПрофКиП Е6-16 |
200 |
0,1 |
+(0,5^10-2 иизм + 5r) |
|
1000 |
1 | ||
|
ПрофКиП Е6-17 |
200 |
0,1 |
±(0,5^10-2 иизм + 5r) |
|
1000 |
1 | ||
|
ПрофКиП Е6-38 |
600 |
0,1 |
+(1,5^10-2 иизм + 5r) |
|
ПрофКиП Е6-55 |
600 |
0,1 |
±(2,0 •Ю-2 иизм + 3r) |
|
ПрофКиП Е6-66 |
600 |
1 |
±(2,0 •Ю-2 иизм + 3r) |
Примечания
Окончание таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
ПрофКиП Е6-38 |
5000 |
100 ГОм |
0,1 ГОм |
+ (10,0^10-2 Rизм + 5r) |
|
1000 ГОм |
1 ГОм |
Погрешность не нормирована |
Примечания
-
1) Допустимое отклонение испытательного напряжения от номинального: для модификаций ПрофКиП Е6-16, ПрофКиП Е6-17,
ПрофКиП Е6-38 не более ±20 %
для модификаций ПрофКиП Е6-21, ПрофКиП Е6-21/1,
ПрофКиП Е6-22/1, ПрофКиП Е6-23, ПрофКиП Е6-23/1,
ПрофКиП Е6-32, ПрофКиП Е6-55, ПрофКиП Е6-66 не более ±10 %
-
2) ки-.и - измеренное значение сопротивления, МОм (ГОм)
3)r - разрешение на текущем диапазоне измерений, МОм (ГОм)
ПрофКиП
ПрофКиП
ПрофКиП
Е6-26,
Е6-22,
Е6-31,
иизм - измеренное значение напряжения постоянного тока, В r - разрешение на текущем диапазоне измерений, В
Таблица 4 - Метрологические характеристики в режиме измерения напряжения переменного тока
|
Модификация |
Предел измерений, В |
Разрешение, В |
Частота измеряемого напряжения, Гц |
Пределы допускаемой абсолютной погрешности измерений, В |
|
ПрофКиП Е6-16 |
200 |
0,1 |
от 45 до 60 |
±(2,0 •Ю-2 иизм + 5r) |
|
750 |
1 | |||
|
ПрофКиП Е6-17 |
200 |
0,1 | ||
|
750 |
1 | |||
|
ПрофКиП Е6-21 |
750 |
0,1 |
±(2,5 •Ю-2 иизм + 5r) | |
|
ПрофКиП Е6-21/1 |
750 |
0,1 | ||
|
ПрофКиП Е6-22 |
750 |
1 |
от 40 до 400 |
±(2,0 •Ю-2 иизм + 3r) |
|
ПрофКиП Е6-22/1 |
750 |
1 | ||
|
ПрофКиП Е6-23 |
750 |
1 |
от 45 до 60 | |
|
ПрофКиП Е6-23/1 |
750 |
1 | ||
|
ПрофКиП Е6-26 |
750 |
1 |
от 40 до 400 |
±(1,5^10-2 иизм + 5r) |
Окончание таблицы 4
|
ПрофКиП Е6-31 |
600 |
1 |
от 45 до 60 |
±(2,0 •Ю-2 иизм + 5r) |
|
ПрофкиП Е6-32 |
600 |
1 | ||
|
ПрофкиП Е6-38 |
600 |
0,1 |
+(1,5^10-2 иизм + 5r) | |
|
ПрофКиП Е6-55 |
600 |
0,1 |
от 50 до 400 |
±(2,0 •Ю-2 иизм + 5r) |
|
ПрофКиП Е6-66 |
600 |
1 |
от 45 до 60 |
±(2,0 •Ю-2 иизм + 3r) |
Примечания
иизм - измеренное значение напряжения переменного тока, В r - разрешение на текущем пределе измерений, В
Таблица 5 -
малых
в
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, Ом, кОм |
|
ПрофКиП Е6-55 |
19,99 Ом |
0,01 Ом |
±(2,0 •Ю-2 Иизм + 5r) |
|
199,9 Ом |
0,1 Ом |
±(1,5^10-2 Иизм + 5r) | |
|
1999 Ом |
1 Ом | ||
|
20 кОм |
0,1 кОм | ||
|
Примечания Rизм - измеренное значение сопротивления постоянного тока, Ом (кОм) r - разрешение на текущем пределе измерений, Ом (кОм) | |||
Таблица 6 -
частоты
в
|
Модификация |
Предел измерений, Гц |
Разрешение, Гц |
Пределы допускаемой абсолютной погрешности измерений, Гц |
|
ПрофКиП Е6-38 |
199,9 |
0,1 |
±(0,1 •ю-2 Иизм + 3r) |
|
1000 |
1 |
Примечания
Fизм - измеренное значение частоты, Гц
r - разрешение на текущем пределе измерений, Гц
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина^ширина^высота), мм - ПрофКиП Е6-16 |
195x100x75 |
|
- ПрофКиП Е6-17 |
180x140x65 |
|
- ПрофКиП Е6-21, ПрофКиП Е6-21/1 |
212x175x76 |
|
- ПрофКиП Е6-22, ПрофКиП Е6-22/1 |
218x122x75 |
|
- ПрофКиП Е6-23, ПрофКиП Е6-23/1 |
150x100x71 |
|
- ПрофКиП Е6-26 |
168x111x72 |
|
- ПрофКиП Е6-31, ПрофКиП Е6-32 |
190x155x75 |
|
- ПрофКиП Е6-38 |
189x94x55 |
|
- ПрофКиП Е6-55 |
225x103x59 |
|
- ПрофКиП Е6-66 |
202x155x94 |
Окончание таблицы 7
|
Наименование характеристики |
Значение |
|
Масса, кг, не более - ПрофКиП Е6-16 |
0,95 |
|
- ПрофКиП Е6-17 |
0,90 |
|
- ПрофКиП Е6-21, ПрофКиП Е6-21/1 |
2,40 |
|
- ПрофКиП Е6-22, ПрофКиП Е6-22/1 |
0,90 |
|
- ПрофКиП Е6-23, ПрофКиП Е6-23/1 |
0,70 |
|
- ПрофКиП Е6-26 |
0,80 |
|
- ПрофКиП Е6-31, ПрофКиП Е6-32 |
0,90 |
|
- ПрофКиП Е6-38 |
0,45 |
|
- ПрофКиП Е6-55 |
0,70 |
|
- ПрофКиП Е6-66 |
2,00 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- относительная влажность, %, не более |
80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
