Номер по Госреестру СИ: 94865-25
94865-25 Генераторы сигналов высокочастотные
(Г4-238)
Назначение средства измерений:
Генераторы сигналов высокочастотные Г4-238 (далее генератор или прибор) предназначены для генерирования немодулированных колебаний и колебаний с импульсной модуляцией в диапазоне частот от 1 до 2200 МГц.

Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 1

Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 2
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Generator G4-238 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель прибора методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Комплектность средства измеренияТаблица 5 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в РПИС.411645.038РЭ «Генератор сигналов высокочастотный Г4-238», раздел 6 «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении
Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
РПИС.411645.038ТУ «Генераторы сигналов высокочастотные Г4-238. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное
предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь») ИНН 5261004288
Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 405 Телефон (факс): (831) 466-17-77
E-mail: rpis@mail.ru
Web-сайт: https://rpis.ru/
Изготовитель
Общество с ограниченной ответственностью «Научно-производственноепредприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь») ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 405
Телефон (факс): (831) 466-17-77
E-mail: rpis@mail.ru
Web-сайт: https://rpis.ru/
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон 8-800-200-22-14
Е-mail: mail@nncsm.ru
Web-сайт: www.nncsm.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственноепредприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь») ИНН 5261004288
Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 405 Телефон (факс): (831) 466-17-77
E-mail: rpis@mail.ru
Web-сайт: https://rpis.ru/
Принцип действия генератора основан на формировании синусоидального сигнала, синхронизированного с опорным стабилизированным по частоте внутренним или внешним задающим генератором. В генераторах кроме воспроизведения немодулированного сигнала предусмотрены режимы импульсной модуляции (внутренней и внешней) и режим качания частоты или уровня.
Конструктивно генераторы выполнены в металлическом корпусе настольного типа.
На передней панели генератора расположены: органы управления, подключения и цветной дисплей. На задней панели генератора расположены: разъем сетевого питания, разъёмы интерфейсов дистанционного управления, входной и выходной разъем сигнала опорной частоты 10 МГц, входной разъем внешнего запуска, выходной разъем сигнала готовности, входной разъем внешней импульсной модуляции и выход встроенного генератора импульсов.
Общий вид генератора и место нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлена на рисунке 2.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра прибора, в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную наклейку типографским методом, размещаемой на задней панели генератора, как показано на рисунке 2.

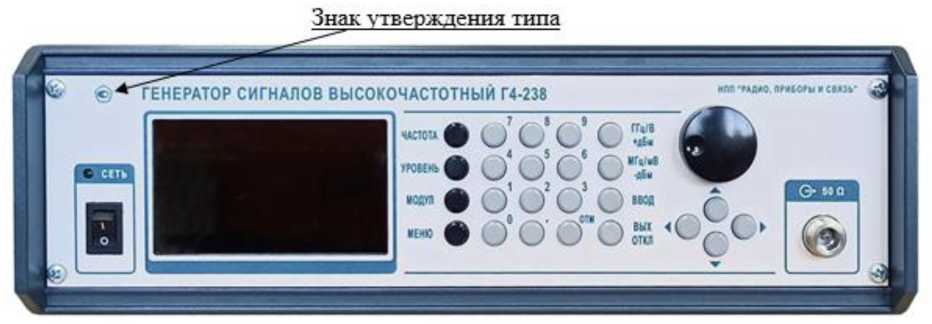

Рисунок 1 - Общий вид генератора Г4-238 и место нанесения знака утверждения типа
Места пломбировки от несанкционированного достллта с нанесением знака поверки
Места нанесения заводского номера прибора и даты выгпхка

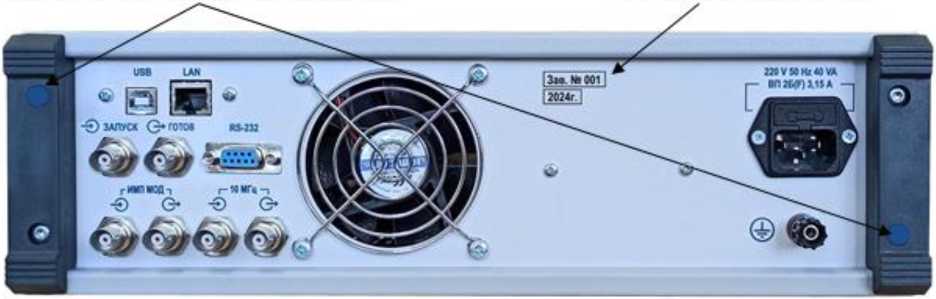

Рисунок 2 - Схема пломбировки от несанкционированного доступа с нанесением знака поверки, обозначение мест нанесения заводского номера и даты выпуска
приборов приведены в таблицах 2-4.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Частотные параметры | |
|
Диапазон частот, МГц |
от 1 до 2200 |
|
Дискретность установки частоты, Гц |
0,1 |
|
Пределы допускаемой относительной погрешности установки частоты |
±2^10-6 |
|
Параметры уровня выходного сигнала в режиме непрерывных колебаний | |
|
Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБ/мВт - от 1 до 10 МГц включ. |
от -50 до +21 |
|
- св. 10 до 2200 МГц включ. |
от -50 до +27 |
|
Дискретность установки уровня выходного сигнала, дБ |
0,1 |
|
Нестабильность уровня выходного сигнала за 15 минут через 30 минут после включения, дБ |
±0,1 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала от минус 50 до плюс 27 дБ/мВт, дБ |
±1 |
|
Коэффициент стоячей волны по напряжению выхода (КСВН), не более |
2,0 |
|
Параметры спектра выходного сигнала в режиме непрерывных колебаний | |
|
Уровень гармонических составляющих, относительно несущей, дБ, не более - для уровней выходного сигнала до плюс 19 дБ/мВт |
-30 |
|
- для уровней выходного сигнала от плюс 19,1 до плюс 27 дБ/мВт |
-25 |
|
Уровень негармонических составляющих при отстройках от несущей свыше 10 кГц, дБ, не более |
-60 |
|
Спектральная плотность мощности фазовых шумов на частоте 1 ГГц при отстройке от несущей частоты 10 кГц, дБ/Гц, не более |
-100 |
|
Паразитная девиация частоты для несущей частоты 1 ГГц (среднеквадратическое значение), Гц, не более - в полосе от 0,3 до 3,4 кГц |
3 |
|
- в полосе от 0,02 до 20 кГц |
30 |
|
Параметры выходного сигнала в режиме импульсной модуляции | |
|
Диапазон установки периода повторения импульсов модулирующего генератора, с |
от 2^10-6 до 100 |
|
Диапазон установки длительности импульсов модулирующего генератора, с |
от 1 •Ю-6 до 1 |
|
Дискретность установки длительности и периода модулирующего генератора, нс |
100 |
|
Время нарастания/спада радиоимпульса, нс, не более |
100 |
|
Ослабление выходного сигнала в паузе между радиоимпульсами, дБ, не менее |
80 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжением переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Габаритные размеры, мм, не более | |
|
- высота |
115 |
|
- ширина |
396 |
|
- длина |
270 |
|
Масса, кг, не более |
5 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность окружающего воздуха при +25 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
15000 |
