Номер по Госреестру СИ: 94866-25
94866-25 Блоки измерительные ваттметров
(М2620В)
Назначение средства измерений:
Блоки измерительные ваттметров М2620В предназначены для измерений мощности непрерывных и модулированных ВЧ и СВЧ электромагнитных колебаний в комплекте с ваттметрами (датчиками мощности) в коаксиальных трактах, а также для формирования СВЧ колебаний с нормированным ослаблением.
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 1
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 2
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 11.03.2030
Номер записи - 196660
ID в реестре СИ - 1424064
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№479 от 2025.03.11 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Блоки измерительные ваттметров (М2620В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94866-25 11.03.2030 |
Блоки измерительные ваттметров, М2620В Акционерное общество "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Блоки измерительные ваттметров (М2620В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Блоки измерительные ваттметров (М2620В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) встроенное, с управляющими функциями.
Конструкция блоков измерительных ваттметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям блоков измерительных ваттметров, включая процессор, защищен конструкцией блоков измерительных ваттметров и пломбой. Модификация ПО возможна только на предприятии изготовителе.
ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память блоков измерительных ваттметров и в процессе эксплуатации изменению не подлежит.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО блоков измерительных ваттметров приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
М2620В |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.Х.Х |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
|
Примечание - Х.Х - номер версии метрологически незначимой части встроенного ПО, «Х.Х» может принимать целые значения в диапазоне от 0 до 99. | |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПАВУ.411151.002РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Технические условия ПАВУ.411151.002ТУ. Блок измерительный ваттметров М2620В.
ПравообладательАкционерное общество «Научно-технический центр промышленных технологий и аэронавигационных систем» (АО «НТЦ Промтехаэро»)
ИНН 7709827690
Юридический адрес: 105120, г. Москва, вн. тер. г. муниципальный округ Басманный, пр-д Сыромятнический, д. 6, к. 1
Телефон: +7 (495) 647-01-66
E-mail: info@promtehaero.ru
Изготовитель
Акционерное общество «Научно-технический центр промышленных технологий и аэронавигационных систем» (АО «НТЦ Промтехаэро»)ИНН 7709827690
Адрес: 105120, г. Москва, вн. тер. г. муниципальный округ Басманный, пр-д Сыромятнический, д. 6, к. 1
Телефон: +7 (495) 647-01-66
E-mail: info@promtehaero.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ -Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Научно-технический центр промышленных технологий и аэронавигационных систем» (АО «НТЦ Промтехаэро»)ИНН 7709827690
Юридический адрес: 105120, г. Москва, вн. тер. г. муниципальный округ Басманный, пр-д Сыромятнический, д. 6, к. 1
Телефон: +7 (495) 647-01-66
E-mail: info@promtehaero.ru
Принцип действия блока измерительного ваттметров М2620В (далее - блок измерительный ваттметров) в части измерения мощности ВЧ и СВЧ основан на получении в цифровом виде результатов измерений от подключаемых ваттметров (датчиков мощности) и отображении их на дисплее блока измерительного ваттметров. В части формирования СВЧ колебаний принцип действия блока измерительного ваттметров основан на фильтрации полезного сигнала из спектра широкополосного сигнала, воспроизводимого ЦАП, который непосредственно генерирует непрерывные сигналы на частоте 1 ГГц. Выходной каскад ЦАП снабжен переключаемым аттенюатором и системой автоматической регулировки уровня мощности.
Конструктивно блок измерительный ваттметров выполнен в виде моноблока. Управление блоком измерительным ваттметров осуществляется посредством графического интерфейса пользователя на сенсорном дисплее, расположенного на передней панели, или по интерфейсам дистанционного управления Ethernet или USB с помощью внешней ПЭВМ.
Блок измерительный ваттметров обеспечивает работу всех измерительных функций подключенных к нему ваттметров (датчиков мощности), поддерживающих подключение по интерфейсу USB. Для этого на передней панели расположены четыре разъема для подключения ваттметров (датчиков мощности). Полученные с ваттметров (датчиков мощности) результаты измерений и данные отображаются на сенсорном дисплее в числовом или графическом виде в зависимости от формата отображения. Снаружи корпуса блока измерительного ваттметров на передней панели располагаются: кнопка включения, разъем USB для подключения устройств ввода информации (клавиатуры, мыши), разъем высокочастотного выхода для проверки работоспособности ваттметров (датчиков мощности). На задней панели располагаются: разъемы BNC входа и выхода для аппаратной синхронизации ваттметров (датчиков мощности) по триггеру, сетевой разъем подключения блока питания, разъем для подключения внешнего монитора, разъем Ethernet, разъём USB, клемма заземления.
Для предотвращения несанкционированного доступа блок измерительный ваттметров имеет защитную наклейку завода-изготовителя. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на наклейке на задней панели в месте, указанном на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид блоков измерительных ваттметров с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1. Общий вид задней панели блоков измерительных ваттметров и место нанесения заводского номера представлены на рисунке 2.

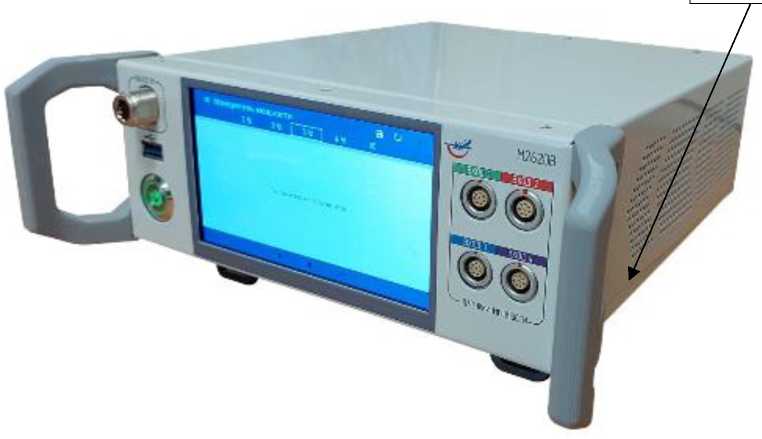

Место пломбирования
Рисунок 1 - Внешний вид блоков измерительных ваттметров М2620В с указанием места пломбирования от несанкционированного доступа

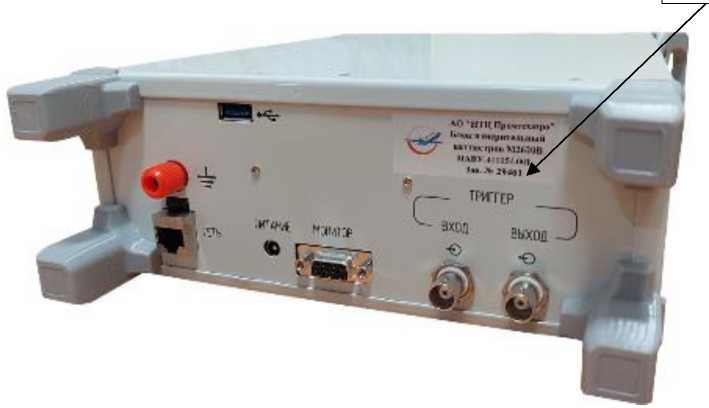

Место нанесения заводского номера
Рисунок 2 - Внешний вид задней панели блоков измерительных ваттметров М2620В
с указанием места нанесения заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный ваттметров |
М2620В |
1 шт. |
|
Адаптер питания* |
- |
1 шт. |
|
Адаптер для подключения датчиков мощности* |
- |
- |
|
Руководство по эксплуатации |
ПАВУ.411151.002РЭ |
1 экз. |
|
Формуляр |
ПАВУ.411151.002ФО |
1 экз. |
|
Примечание -* - поставляется по запросу. Состав, количество и тип уточняется при заказе. | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Номинальные значения частоты выходного сигнала, Г ц |
1^109 |
|
Пределы допускаемой относительной погрешности частоты выходного сигнала |
±1 •IO-5 |
|
Номинальное значение ослабления встроенного аттенюатора, дБ |
30 |
|
Пределы допускаемой абсолютной погрешности ослабления встроенного аттенюатора, дБ |
±1,5 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Рабочие условия применения - температура окружающей среды, °С |
от +5 до +50 |
|
- относительная влажность, % |
от 50 до 80 |
|
Параметры электрического питания - напряжение постоянного тока, В |
12 |
|
Габаритные размеры, мм, не более - высота |
105 |
|
- ширина |
264 |
|
- длина |
335 |
|
Масса, кг, не более |
4,0 |
