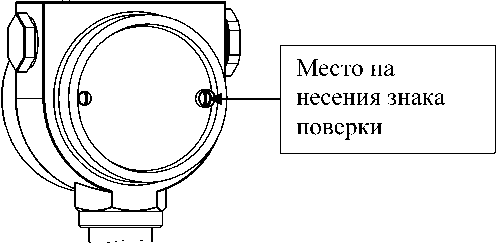

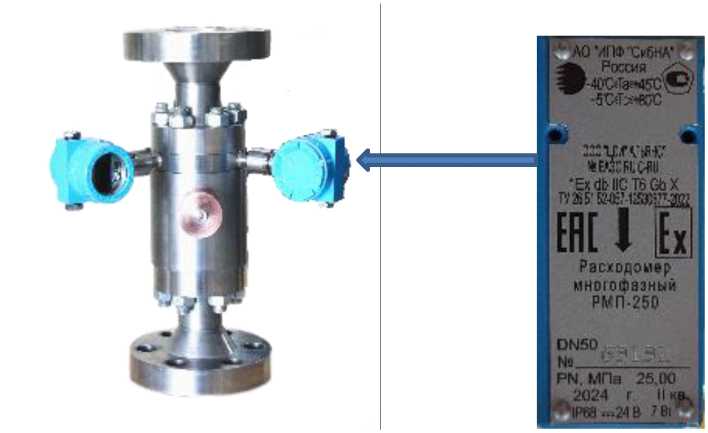

Таблица 5 - Комплектность расходоме

ра

Наименование

Обозначение

Количество, шт. (экз.)

Расходомер многофазный РМП

419.00.00.000-ХХ

1

Комплект монтажных частей

419.11.00.000-ХХ

Руководство по эксплуатации

419.01.00.000 РЭ

1

Паспорт

419.01.00.000 ПС

1

Наименование характеристики

Значение

РМП-250

РМП-400

Диапазон измерений массового расхода скважинной жидкости, т/сут (т/ч)

от 5 до 250 (от 0,2 до 10,4)

от 8 до 400 (от 0,3 до 16,7)

Диапазон измерений объемного расхода свободного попутного нефтяного газа в рабочих условиях, м³/ч

от 1 до 1000

от 2 до 1600

Диапазон измерений объемного расхода свободного попутного нефтяного газа при стандартных условиях, м³/ч

от 1 до 30000

от 2 до 50000

Пределы допускаемой основной относительной погрешности измерения массы и массового расхода скважинной жидкости, %

± 2,5

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа при содержании воды в скважинной жидкости (в объемных долях), %

- от 0 % до 70 % вкл.

±6

- от 70 % до 95 % вкл.

±15

- св. 95 %

не нормируется

Пределы допускаемой основной относительной погрешности измерений объема свободного попутного нефтяного газа, приведенного к стандартным условиям, %

±5

Наименование параметра

Значение

РМП-250

РМП-400

Номинальный диаметр трубопровода, DN

50

Условный внутренний диаметр, мм

16

20

Рабочая среда

Нефтегазоводяная смесь

Диапазон избыточного давления, МПа

от 0,4 до 25,0

Диапазон температуры рабочей среды, °С

от -5 до +80

Плотность рабочей среды при стандартных условиях, кг/м³, не более

1300

Плотность обезвоженной нефти при стандартных условиях, кг/м’, не более

940

Диапазон объемной доли воды в скважинной жидкости, %

от 0,01 до 99,99

Диапазон объемной доли газа (газосодержание, GVF), %

от 0,01 до 95,00

Объемное содержание сероводорода в газе, %, не более

2

Содержание механических примесей, мг/м’, не более

50

Выходная (импульсная или частотная) информационная цепь расходомера, гальванически развязанная от остальных цепей расходомера и его корпуса, представлена периодическим изменением сопротивления (оптронный ключ), значения электрических параметров импульсных выходных цепей расходомера имеют параметры:

• - низкое сопротивление, Ом, не более

• - высокое сопротивление, кОм, не менее

• - предельно допускаемый ток, мА

• - предельно допускаемое напряжение, В, не более

• - остаточный ток, мкА, не более

300

50

50

30

100

Предельно допускаемое напряжение цепей с гальванической развязкой по отношению к остальным цепям расходомера, В, не более

100

Параметры токового выхода:

- напряжение источника питания постоянного тока, ип, В

24 ±4 р - ^иП-¹¹

- нагрузочное сопротивление, Rн, Ом, не более

^Н 20

• 10^-3

Напряжение питания расходомера от источника постоянного тока с гальванической развязкой, В

24 ±4

Потребляемая мощность расходомера, Вт, не более

15

Длина линии:

• - связи, м, не более

• - питания, м, не более

200

1000

Маркировка взрывозащиты

1Ex db IIC T6 Gb X

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254

IP 68

Габаритные размеры, мм, не более

• - РМП-250-6,3; РМП-400-6,3

• - РМП-250-16; РМП-400-16

• - РМП-250-25; РМП-400-25

310х442х430

310х442х438

310х442х466

Масса (без комплекта монтажных частей), кг, не более

45

Параметры окружающей среды

• - диапазон температуры окружающего воздуха, °С

• - относительная влажность окружающего воздуха, %, не более

• - диапазон атмосферного давления, кПа

от -40 до +45

95

от 87 до 107

Наименование параметра

Значение

Средняя наработка на отказ, ч, не менее

75 000

Средний полный срок службы, лет, не менее

12
