Номер по Госреестру СИ: 94892-25
94892-25 Расходомеры-счётчики газа ультразвуковые
(TUS)
Назначение средства измерений:
Расходомеры-счетчики газа ультразвуковые TUS (далее - расходомеры) предназначены для измерений объемного расхода и объема газа при рабочих условиях.
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 3
Общие сведения
Дата публикации - 14.03.2025
Срок свидетельства - 13.03.2030
Номер записи - 196686
ID в реестре СИ - 1424127
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Tancy Instrument Group Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Расходомеры-счётчики газа ультразвуковые (TUS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Расходомеры-счётчики газа ультразвуковые (TUS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры-счётчики газа ультразвуковые (TUS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО), которое хранится в энергонезависимой памяти.
Метрологически значимое ПО разделено на две части:
-
- FPGA отвечает за цифровую обработку сигналов ультразвуковых приемопередатчиков.
-
- APU обеспечивает расчет объемного расхода и объема газа.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
ПО защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
FPGA |
APU |
|
Номер версии (идентификационный номер) ПО |
0.0.1.55 |
1.0.0.30 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 | |
|
Цифровой идентификатор ПО |
- |
D72238C3 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на БОС расходомеров, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.6 «Метод (методика) измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Q/TX 54-2022 «Расходомеры-счетчики газа ультразвуковые TUS. Стандарт предприятия».
ПравообладательTancy Instrument Group Co., Ltd, Китай
Адрес: No. 198 Hualian Rd, Cangnan County Industrial Zone, Wenzhou City, Zhejiang Province, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока газа, преобразуется в значение объемного расхода. Объем газа определяется интегрированием объемного расхода по времени.
Расходомеры состоят из корпуса, с установленными в него ультразвуковыми приемопередатчиками, и блока обработки сигналов (далее - БОС). Пары приемопередатчиков располагаются в одной плоскости параллельно друг другу или в двух пересекающихся плоскостях. БОС оснащен ЖК-дисплеем, отвечает за возбуждение и обработку сигналов, поступающих от приёмопередатчиков, за коммуникацию с внешними устройствами.
Расходомеры изготавливаются в моделях TUS-6 и TUS-8, которые отличаются количеством ультразвуковых лучей и номинальным диаметром.
Серийный номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочные таблички, расположенные на корпусе и БОС расходомеров.
Структура условного обозначения расходомеров:
TUS - Х1 - Х2 - Х3 - Х4 - Х5 - Х6 - Х7
I Материал корпуса.______________________________
Класс толщины стенки.
Тип уплотнительной поверхности фланца.
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, %: 0.5 - см. таблицу 2.
Номинальное давление: PN20, PN50, PN100, PN150.
Номинальный диаметр: 3 - DN80, 4 - DN100, 6 - DN150, 8 - DN200, 10 - DN250, 12 - DN300, 14 - DN350, 16 - DN400.
Модель: 6 - TUS-6; 8 - TUS-8.
Расшифровка значений полей «Х5» - «Х7» условного обозначения расходомеров приведена в руководстве по эксплуатации.
Пломбирование расходомеров осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб, на которые наносится знак поверки. Установка пломб осуществляется в следующих местах: проушина передней крышки БОС; болты, удерживающие БОС
на корпусе расходомера; болт на каждой крышке ультразвуковых приемопередатчиков.

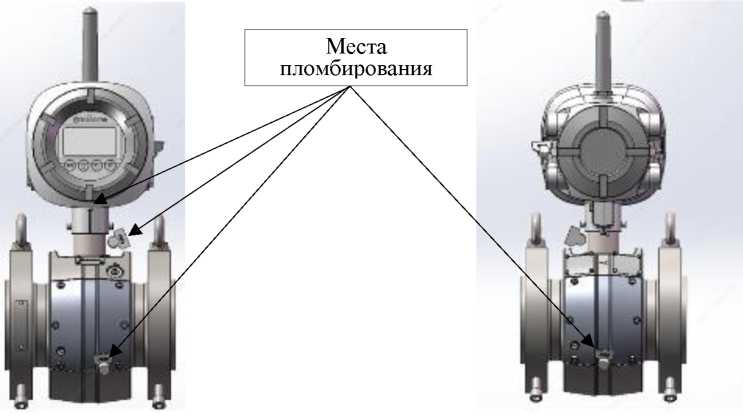

Рисунок 1 - Общий вид расходомеров DN80 - DN150 и мест пломбирования
Места
пломбирования

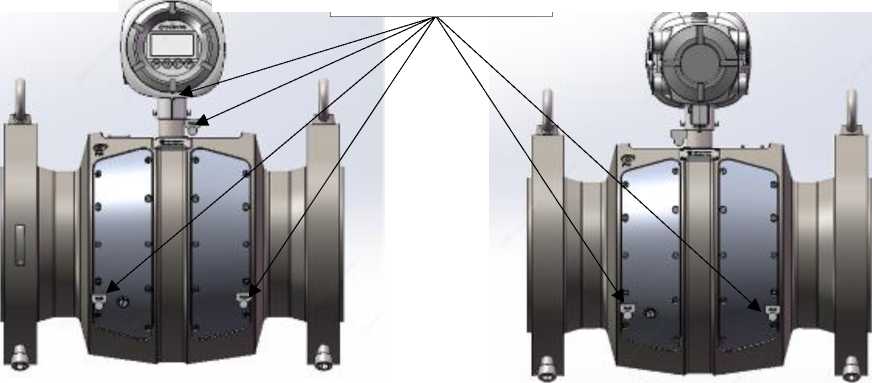

Рисунок 2 - Общий вид расходомеров DN200 - DN400 и мест пломбирования
Место нанесения знака утверждения типа
Место нанесения серийного номера
БОС
Корпус расходомеров

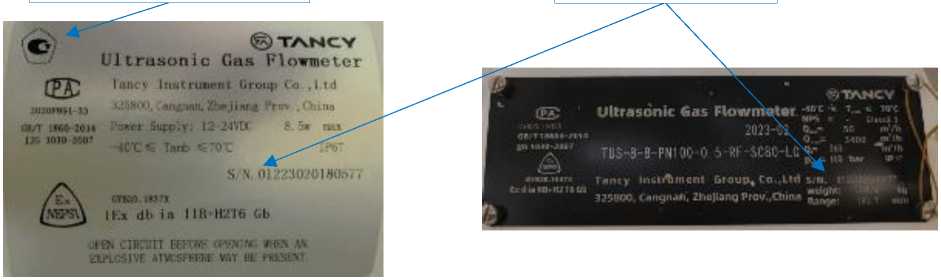

Рисунок 3 - Общий вид маркировочных табличек и мест нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение | ||
|
Qmin |
Qt |
Qmax | |
|
Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч: | |||
|
- DN80 |
7,5 |
40 |
530 |
|
- DN100 |
12 |
70 |
900 |
|
- DN150 |
30 |
80 |
2000 |
|
- DN200 |
50 |
145 |
3400 |
|
- DN250 |
80 |
230 |
5500 |
|
- DN300 |
100 |
310 |
7200 |
|
- DN350 |
135 |
405 |
9500 |
|
- DN400 |
180 |
535 |
12500 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа в диапазонах измерений, %: | |||
|
- Qmin < Q < Qt |
+1,0 | ||
|
- Qt < Q < 10000 |
+0,5 | ||
|
- 10000 < Q < Qmax |
±0,75 | ||
|
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения |
+0,2 | ||
Примечание - Введены следующие обозначения: Qmin - минимальное значение диапазона измерений, м3/ч; Qt - пограничное значение расхода, м3/ч; Qmax - максимальное значение диапазона измерений, м3/ч.
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Количество ультразвуковых лучей: | |
|
- TUS-6 |
4 или 6 |
|
- TUS-8 |
8 |
|
Номинальный диаметр условного прохода, мм: | |
|
- TUS-6 (4 луча) |
80 |
|
- TUS-6 (6 лучей) |
80, 100, 150 |
|
- TUS-8 |
150, 200, 250, 300, 350, 400 |
|
Напряжение питания постоянного тока, В |
от 12 до 24 |
|
Выходные сигналы |
RS-485 (Modbus RTU), токовый от 4 до 20 мА, частотноимпульсный (до 10000 Гц), Ethernet |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность, % |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Температура измеряемой среды, °C |
от -40 до +701) |
|
Избыточное давление измеряемой среды, МПа, не более |
16 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
1200 |
|
- ширина |
919 |
|
- высота |
705 |
|
Масса, кг, не более |
1112 |
|
Маркировка взрывозащиты |
1Ex db ia IIB+H2 T6 Gb |
|
Степень защиты от внешних влияющих воздействий по | |
|
ГОСТ 14254-2015 |
IP67 |
|
1) Опционально от -40 °C до +100 °C. |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100000 |
