Номер по Госреестру СИ: 94897-25
94897-25 Система автоматизированная контроля уровня воды пьезометрических скважин для ограждающей дамбы водоема-накопителя АСКУ ВПС
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная контроля уровня воды пьезометрических скважин для ограждающей дамбы водоема-накопителя АСКУ ВПС (далее - система) предназначена для измерений давления и пересчета в уровень жидкости в пьезометрических скважинах, расположенных в теле дамбы водоема-накопителя Курской АЭС-2 , а также для регистрации и протоколирования превышения рабочих параметров уровня воды.

Внешний вид.
Система автоматизированная контроля уровня воды пьезометрических скважин для ограждающей дамбы водоема-накопителя АСКУ ВПС
Рисунок № 1

Внешний вид.
Система автоматизированная контроля уровня воды пьезометрических скважин для ограждающей дамбы водоема-накопителя АСКУ ВПС
Рисунок № 2
Программное обеспечение
Система имеет встроенное программное обеспечение (далее - ПО). Все программное обеспечение является метрологически значимым и предназначено для отображения, сбора, хранения и обработки результатов измерений. Идентификационные данные ПО приведены в таблице 1. Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование ПО |
ASTROSOFT |
|
Номер версии (идентификационный номер) ПО |
2.13.X* |
|
Цифровой идентификатор ПО |
- |
|
* «X» относится к метрологически незначимой части ПО и может принимать значения | |
|
от 1 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Описание и работа» руководства по эксплуатации ДСАЕ.466452.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 20 октября 2022 г № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа».
ПравообладательОбщество с ограниченной ответственностью «Инверсия-Сенсор»
(ООО «Инверсия-Сенсор»)
ИНН 5408227286
Юридический адрес: 614002, г. Пермь, ул. 25 Октября, д. 106
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного предприятия «Всероссийский научно-
институт метрологии имени Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия системы основан на пропорциональном смещении рабочей частоты сигнала, проходящего по волноводу излучения при изменении геометрических размеров его рабочей части, преобразовании измеренных значений длины волны отражённого от волоконно-оптических брэгговских датчиков оптического излучения в значение давления и пересчета в уровень.
Конструктивно система состоит из первичных измерительных преобразователей (датчиков волоконно-оптических ASTRO модификации А561, Госреестр № 58572-14), вторичных преобразователей (анализаторов сигналов волоконно-оптических датчиков модификации ASTRO А313, Госреестр № 60112-15), телекоммуникационного шкафа, серверов программного обеспечения (основной и резервный); панели оператора, KVM-консоли, системы бесперебойного электропитания, волоконно-оптической линии связи и оптической муфты, защитных конструкций пьезометрических скважин, шкафов коммутационных.
Корпус телекоммуникационного шкафа системы металлический, окрашиваемый в цвета, которые определяет изготовитель.
Система имеет заводской номер №01, расположенный на информационной табличке, прикрепленной к телекоммуникационному шкафу. Заводской номер имеет цифровой формат и наносится методом лазерной гравировки.
Пломбирование системы не предусмотрено.
Нанесение знака поверки на систему не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Общий вид системы представлен на рисунке 1. Общий вид информационной таблички, прикрепленной к телекоммуникационному шкафу, с указанием места нанесения заводского номера представлен на рисунке 2.

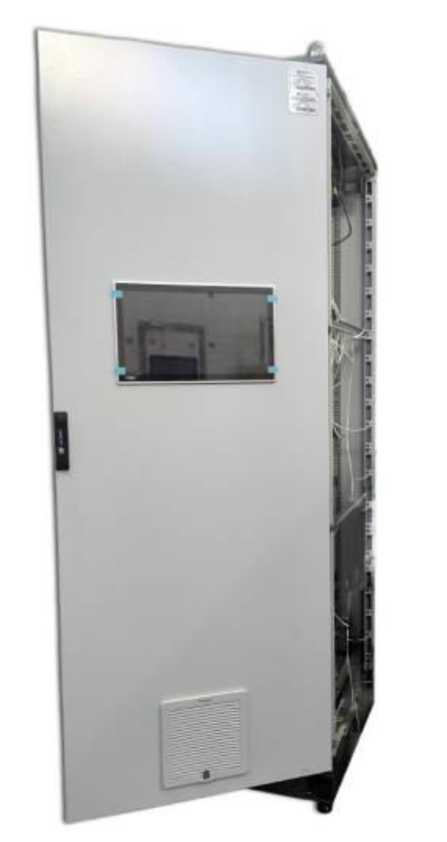

Рисунок 1 - Общий вид системы автоматизированной контроля уровня воды пьезометрических скважин для ограждающей дамбы водоема-накопителя АСКУ ВПС

Место нанесения заводского номера

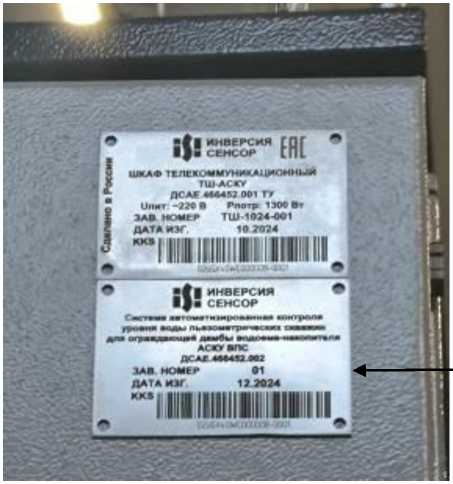

Рисунок 2 - Общий вид информационной таблички, прикрепленной к телекоммуникационному шкафу системы с указанием места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел показаний уровня воды, м |
10 |
|
Верхний предел измерений давления (ВПИ), МПа* |
0,1 |
|
Пределы допускаемой приведенной к диапазону измерений (ДИ) погрешности измерений давления, % |
± 0,5 |
|
* Пересчет в значения уровня жидкости h по формуле h= P/(q-g), где P - измеренное значение давления, МПа, q - плотность жидкости, кг/м3 g - ускорение свободного падения, м/с2 | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов вторичного преобразователя |
8 |
|
Количество первичных преобразователей |
156 |
|
Количество первичных преобразователей (ЗИП) |
8 |
|
Количество вторичных преобразователей |
4 |
|
Количество вторичных преобразователей (ЗИП) |
1 |
|
Количество измерительных каналов системы |
32 |
|
Габаритные размеры, мм, не более первичный преобразователь вторичный преобразователь |
в соответствии с ОТ в соответствии с ОТ |
|
Масса, кг, не более первичный преобразователь вторичный преобразователей |
1,0 в соответствии с ОТ |
|
Параметры электрического питания
|
220 ± 22 50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С первичный преобразователь вторичный преобразователей |
от + 4 до + 20 от + 10 до + 30 |
