Номер по Госреестру СИ: 94902-25
94902-25 Системы КОМПАКС®-ПАЗ 7211
(Обозначение отсутствует)
Назначение средства измерений:
Системы КОМПАКС®-ПАЗ 7211 (далее - системы) предназначены для измерений среднеквадратичного значения (далее - СКЗ) виброускорения, СКЗ виброскорости, размаха виброперемещения, линейного перемещения, напряжения постоянного и переменного тока, частоты вращения роторов машин, измерения и воспроизведения силы постоянного тока.
Внешний вид.
Системы КОМПАКС®-ПАЗ 7211
Рисунок № 1
Внешний вид.
Системы КОМПАКС®-ПАЗ 7211
Рисунок № 2
Внешний вид.
Системы КОМПАКС®-ПАЗ 7211
Рисунок № 3
Внешний вид.
Системы КОМПАКС®-ПАЗ 7211
Рисунок № 4
Внешний вид.
Системы КОМПАКС®-ПАЗ 7211
Рисунок № 5
Внешний вид.
Системы КОМПАКС®-ПАЗ 7211
Рисунок № 6
Общие сведения
Дата публикации - 18.03.2025
Срок свидетельства - 14.03.2030
Номер записи - 196696
ID в реестре СИ - 1424144
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью НПЦ "Динамика" - Научно-производственный центр "Диагностика
Страна - РОССИЯ
Населенный пункт - надежность машин и комплексная автоматизация" (ООО НПЦ "Динамика"), г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№508 от 2025.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы КОМПАКС®-ПАЗ 7211 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью НПЦ "Динамика" - Научно-производственный центр "Диагностика
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68197-17 03.08.2027 |
Системы, Компакс® Общество с ограниченной ответственностью НПЦ "Динамика" - Научно-производственный центр "Диагностика (РОССИЯ надежность машин и комплексная автоматизация" (ООО НПЦ "Динамика"), г. Омск) |
ОТ МП |
3 года |
|
94902-25 14.03.2030 |
Системы КОМПАКС®-ПАЗ 7211, Обозначение отсутствует Общество с ограниченной ответственностью НПЦ "Динамика" - Научно-производственный центр "Диагностика (РОССИЯ надежность машин и комплексная автоматизация" (ООО НПЦ "Динамика"), г. Омск) |
ОТ МП |
3 года |
Кто поверяет Системы КОМПАКС®-ПАЗ 7211 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПЦ "ДИНАМИКА" (RA.RU.311931) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Системы КОМПАКС®-ПАЗ 7211 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы функционируют под управлением специального программного обеспечения (далее - ПО), записанного в системный контроллер 3066.1, входящий в состав блока ПАЗ 2002.
ПО обеспечивает выполнение следующих функций:
-
- сбор и обработка результатов измерений;
-
- визуализация и оценка полученной измерительной информации;
-
- технологическая блокировка и защита;
-
- логическое управление;
-
- хранение результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик систем. Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1-
данные ПО
|
Идентификационные данные (признаки) |
Значение для ПО блока ПАЗ 2002 (системного контроллера 3066.1) |
|
Идентификационное наименование ПО |
3066.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.1 |
|
Цифровой идентификатор ПО |
недоступен |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Использование по назначению» и в разделе 6 «Проверка и настройка измерительных каналов» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
КОВМ.421451.011 ТУ «Система КОМПАКС®-ПАЗ 7211. Технические условия».
ПравообладательОбщество с ограниченной ответственностью НПЦ «Динамика» -Научно-производственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика»)
ИНН 5501013916
Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1, лит. ЮАБ, № 0100886360000
Изготовитель
Общество с ограниченной ответственностью НПЦ «Динамика» -Научно-производственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика»)ИНН 5501013916
Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1, лит. ЮАБ,
№ 0100886360000
Адрес места осуществления деятельности: 644007, Омская обл., г. Омск, ул. Рабиновича, д. 108
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АСистемы представляют собой модульно-комплектуемый технический комплекс, состоящий из одного или нескольких блоков ПАЗ 2002 с комплектом преобразователей и датчиков.
Системы в реальном времени выполняют измерение аналоговых сигналов от датчиков или измерительных преобразователей абсолютной вибрации, радиального виброперемещения, осевого сдвига, частоты вращения, рассчитывают параметры и сравнивают их с уставками для формирования управляющих воздействий исполнительным механизмам и индикации состояния измеренных параметров, а также формируют выходные токовые сигналы пропорциональные значениям рассчитанных параметров (для АСУ ТП).
Системы имеют взрывозащищенное исполнение и соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра систем, наносится на лицевой панели стойки системы фотохимическим способом.

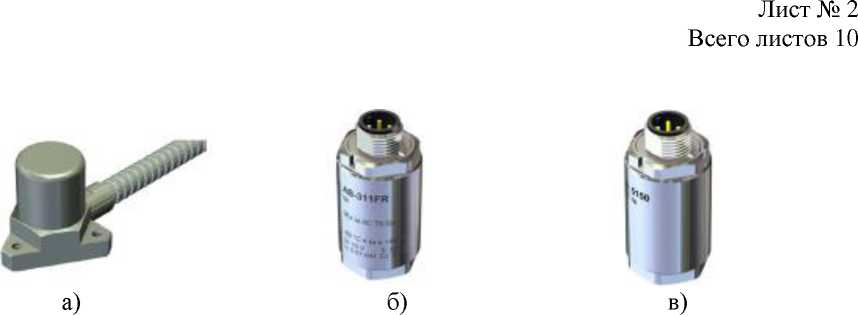

Общий вид преобразователя пьезоэлектрического виброизмерительного AB-311FR (далее - ВИП) и датчиков вибрации приведен на рисунке 1.

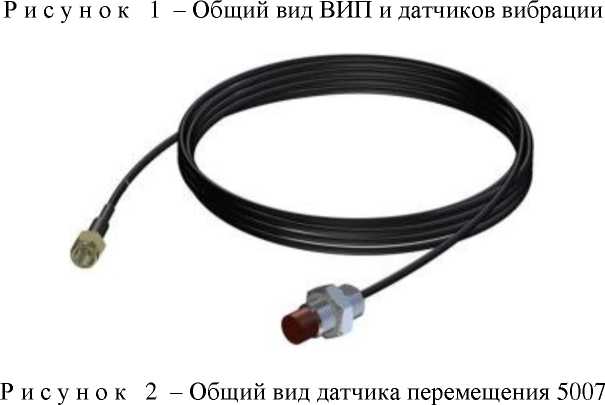

Общий вид датчика перемещения 5007 приведен на рисунке 2.
Общий вид преобразователей 4503.21 и 4517 приведен на рисунке 3.

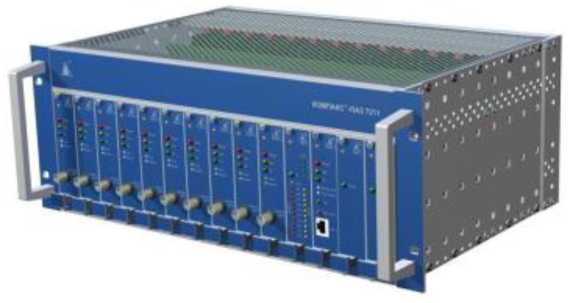

Общий вид блока ПАЗ 2002 приведен на рисунке 4.

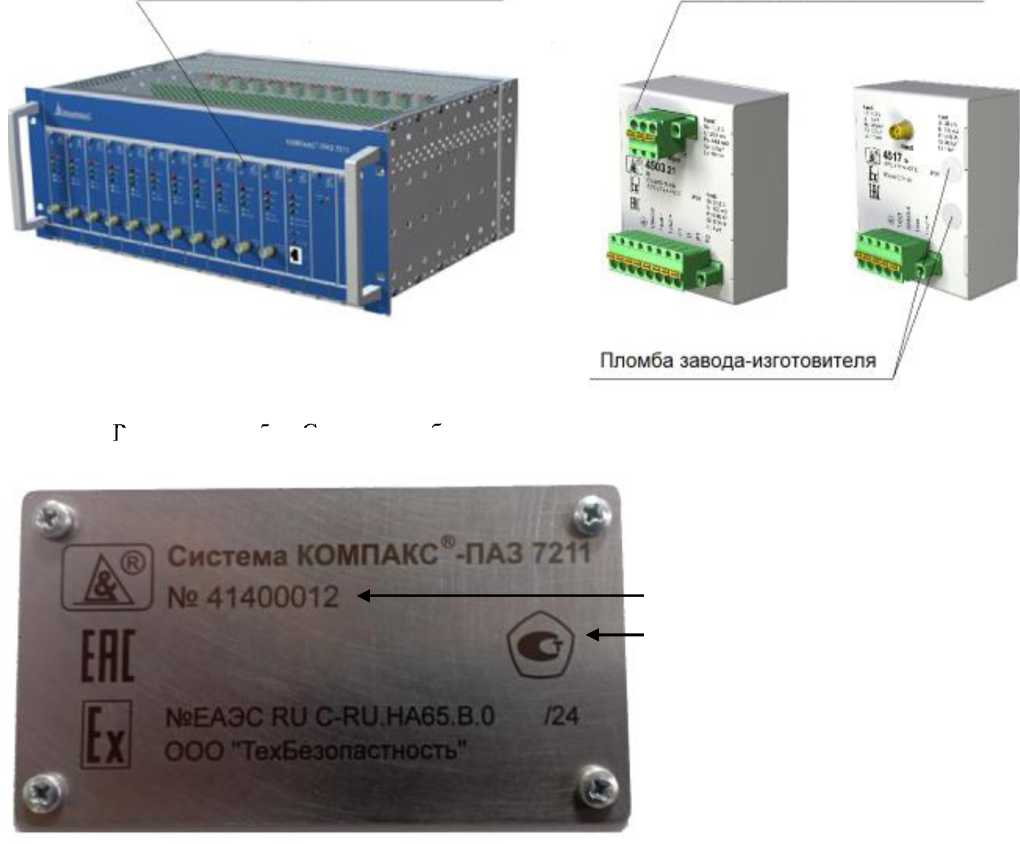

Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 6.
Нанесение знака поверки на системы не предусмотрено.
а) - 516О; б) - AB-311FR; в) - 515О
а) - 4503.21; б) - 4517
Р и с ун о к 3 - Общий вид преобразователей
Рисунок 4- Общий вид блока ПАЗ 2ОО2
Пломба завода-изготовителя
Пломба завода-изготовителя
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Р и с ун о к 6 - Места нанесения заводского номера и знака утверждения типа
Р и с ун о к 5 - Схема пломбировки от несанкционированного доступа
Таблица 14 -
|
Наименование |
Обозначение |
Количество |
|
Блок ПАЗ 2002 |
КОВМ.468244.002-01 |
1 шт.* |
|
ВИП AB-311FR |
КОВМ.433642.056 |
10 шт.** |
|
Датчик вибрации 5150 |
КОВМ.433642.062 |
10 шт.** |
|
Датчик вибрации 5160 |
КОВМ.433642.060 |
10 шт.** |
|
Датчик перемещения 5007 |
КОВМ.402169.020 |
10 шт.** |
|
Преобразователь 4503.21 |
КОВМ.468353.013 |
10 шт.** |
|
Преобразователь 4517 |
КОВМ.468151.017 |
10 шт.** |
|
Кабельные линии связи |
— |
10 комплектов*** |
|
Коробка ответвительная |
— |
10 комплектов*** |
|
Комплект монтажных изделий |
— |
1 комплект |
|
Комплект ЗИП-О |
— |
1 комплект*** |
|
Руководство по эксплуатации |
КОВМ.421451.011 РЭ |
1 экз.* |
|
Формуляр |
КОВМ.421451.011 ФО |
1 экз. |
|
Проектная документация |
КОВМ.421451.011 АТХ |
1 экз. |
|
*Количество определяется договором. ** Указано максимальное количество составных частей системы при условии, что суммарное количество датчиков различного типа не более 10. Количество составных частей определяется договором. *** Состав комплекта определяется договором. | ||
наносится на лицевой панели стойки системы фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 2 - Метрологические характеристики каналов измерений СКЗ параметров абсолютной вибрации (с ВИП AB-311FR, датчиками вибрации 5150, 5160)
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброускорения, м/с^ |
от 1 до 100 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 1 до 100 |
|
Диапазон рабочих частот при измерении СКЗ виброускорения, Гц |
от 5 до 3000 от 10 до 3000 |
|
Диапазон рабочих частот при измерении СКЗ виброскорости, Гц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности в рабочем диапазоне значений на базовой частоте 159,2 Гц при измерении, %:
|
± 2,5 ± 3,5 |
|
Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении, %:
|
±5,0 ±3,5 ±4,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости, от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, % |
±0,2 |
Т а б л и ц а 3 - Метрологические характеристики каналов измерений параметров относительной вибрации (с датчиком перемещения 5007)
|
Наименование характеристики |
Значение |
|
Диапазон измерений размаха относительного виброперемещения, мкм, при начальном зазоре 1800 мкм |
от 50 до 1400 |
|
Диапазон рабочих частот при измерении относительного виброперемещения, Г ц |
от 5 до 2000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений размаха относительного виброперемещения, % |
± 5,0 |
|
Неравномерность амплитудно-частотной характеристики при измерении относительного виброперемещения в рабочем диапазоне частот, %, не более |
± 5,0 |
|
Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
2,0 |
Т а б л и ц а 4 - Метрологические характеристики каналов измерений расстояния до контролируемой поверхности (с датчиком перемещения 5007)
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояния до контролируемой поверхности, мкм |
от 800 до 2800 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений расстояния до контролируемой поверхности, % |
± 5,0 |
|
Пределы допускаемой дополнительной погрешности измерений расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
2,0 |
Таблица 5 - Метрологические характеристики каналов измерений силы постоянного тока
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА* |
от 4 до 20 от 0 до 20 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
± 0,6 |
|
Пределы допускаемой дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
2,0 |
|
* Диапазон измерений зависит от типа подключаемого датчика. | |
Таблица 6-
каналов
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В* |
от 0 до 10 от 0 до 20 |
|
Диапазон измерений размаха напряжения переменного тока (Пик-Пик)**, В |
от 0 до 10 от 0 до 20 |
|
Диапазон частот напряжения переменного тока, Гц |
от 3 до 10000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % |
± 0,5 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ и размаха напряжения переменного тока в диапазоне частот, % |
± 1,5 |
|
Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока, СКЗ и размаха напряжения переменного тока от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
2,0 |
|
*Диапазон измерений зависит от типа подключаемого датчика. При подключении датчика может использоваться обратная полярность. ** Диапазон измерений зависит от типа подключаемого датчика. | |
Т а б л и ц а 7 - Метрологические характеристики каналов измерений частоты (и частоты вращения с датчиком перемещения 5007)
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты (частоты вращения), Гц |
от 1 до 10000 |
|
Пределы допускаемой основной относительной погрешности измерений частоты (частоты вращения), % |
± 0,1 |
|
Пределы допускаемой дополнительной погрешности измерений частоты (частоты вращения) от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
0,5 |
Т а б л и ц а 8 - Метрологические характеристики каналов воспроизведения силы
постоянного тока
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной (к диапазону воспроизведения) погрешности воспроизведения силы постоянного тока, % |
± 0,6 |
|
Пределы допускаемой дополнительной погрешности воспроизведения силы постоянного тока от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
2,0 |
Т а б л и ц а 9 - Общие технические характеристики системы, построенной на одном блоке ПАЗ 2002
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
от 1 до 10 |
|
Количество каналов воспроизведения силы постоянного тока |
от 1 до 10 |
|
Параметры электрического питания:
|
от 198 до 242 от 49,5 до 50,5 |
|
Потребляемая мощность (на один блок ПАЗ 2002), Вт, не более |
100 |
|
Условия эксплуатации:
датчик перемещения 5007, преобразователи 4503.21, 4517
|
от -20 до +65 от -60 до +80 от -60 до +250 от -50 до +120 от -50 до +65 80 98 от 84 до 107 |
Таблица 10- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
Таблица 11-
и масса
|
Наименование составной части системы |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
ВИП AB-311FR (без кабеля) |
022x44 |
0,06 |
|
Датчик вибрации 5150 (без кабеля) |
022x44 |
0,06 |
|
Датчик вибрации 5160 (без кабеля) |
040x35 |
0,10 |
|
Датчик перемещения 5007 (без кабеля) |
025x206 |
0,21 |
|
Преобразователь 4503.21 |
62х78х59 |
0,30 |
|
Преобразователь 4517 |
62х78х59 |
0,20 |
|
Блок ПАЗ 2002 |
483x177x364 |
12,00 |
Таблица 12- Степень защиты, обеспечиваемая оболочкой
|
Наименование составной части системы |
Степень защиты |
|
ВИП AB-311FR |
IP67 |
|
Датчик вибрации 5150 |
IP67 |
|
Датчик вибрации 5160 |
IP67 |
|
Датчик перемещения 5007 |
IP67 |
|
Преобразователь 4503.21 |
IP20 |
|
Преобразователь 4517 |
IP20 |
|
Блок ПАЗ 2002 |
IP20 |
Таблица 13-
|
Наименование составной части системы |
Маркировка взрывозащиты |
|
ВИП AB-311FR |
ОЕх ia IIC Тб Ga |
|
Датчик вибрации 5150 |
ОЕх ia lie Тб Ga |
|
Датчик вибрации 5160 |
ОЕх ia IIC Т6 Т2 Ga Х |
|
Датчик перемещения 5007 |
ОЕх ia IIC Т6 Т4 Ga Х |
|
Преобразователь 4503.21 |
lEx ia IIC T4 Gb |
|
Преобразователь 4517 |
lEx ia IIC T4 Gb |
|
Блок ПАЗ 2002 (модули реле монитора 3252.1, 3252.2, 3252.3, 3252.4, 3252.5) |
[Ex ia Ga] IIC |
Комплектность средства измерений
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок ПАЗ 2002 |
КОВМ.468244.002-01 |
1 шт.* |
|
ВИП AB-311FR |
КОВМ.433642.056 |
10 шт.** |
|
Датчик вибрации 5150 |
КОВМ.433642.062 |
10 шт.** |
|
Датчик вибрации 5160 |
КОВМ.433642.060 |
10 шт.** |
|
Датчик перемещения 5007 |
КОВМ.402169.020 |
10 шт.** |
|
Преобразователь 4503.21 |
КОВМ.468353.013 |
10 шт.** |
|
Преобразователь 4517 |
КОВМ.468151.017 |
10 шт.** |
|
Кабельные линии связи |
— |
10 комплектов*** |
|
Коробка ответвительная |
— |
10 комплектов*** |
|
Комплект монтажных изделий |
— |
1 комплект |
|
Комплект ЗИП-О |
— |
1 комплект*** |
|
Руководство по эксплуатации |
КОВМ.421451.011 РЭ |
1 экз.* |
|
Формуляр |
КОВМ.421451.011 ФО |
1 экз. |
|
Проектная документация |
КОВМ.421451.011 АТХ |
1 экз. |
|
*Количество определяется договором. ** Указано максимальное количество составных частей системы при условии, что суммарное количество датчиков различного типа не более 10. Количество составных частей определяется договором. *** Состав комплекта определяется договором. | ||
