Сведения о средстве измерений: 94903-25 Система измерений количества и показателей качества нефти № 726

Номер по Госреестру СИ: 94903-25
94903-25 Система измерений количества и показателей качества нефти № 726
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти №  726 (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.

сертификация программного обеспечения

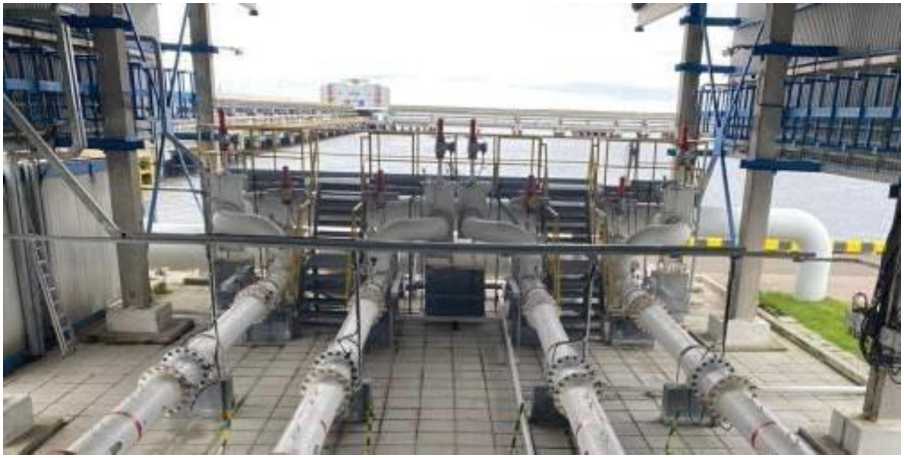

Внешний вид. Система измерений количества и показателей качества нефти № 726, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 726
Рисунок № 1

Общие сведения

Дата публикации - 09.09.2025
Срок свидетельства -
Номер записи - 196697
ID в реестре СИ - 1424145
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СИКН № 726,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск")
Страна - РОССИЯ
Населенный пункт - Ленинградская обл., Выборгский район, проезд Портовый
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_32 Организации, оказывающие услугу поверки средств измерений

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№508 от 2025.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1733 от 2025.08.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)

№1733 от 2025.08.21 О внесении изменений в сведения об утвержденных типах средств измерений

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 726 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80819-20

 Система измерений количества и показателей качества нефти № 727,
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
91317-24

 Система измерений количества и показателей качества нефти № 940,
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
94666-25

 Система измерений количества и показателей качества нефти № 725, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
94903-25

 Система измерений количества и показателей качества нефти № 726, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
95486-25

 Резервуар вертикальный стальной цилиндрический, РВСП-20000
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		5 лет
95499-25

 Система измерений количества и показателей качества нефтепродуктов № 1235, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
95518-25

 Система измерений количества и показателей качества нефтепродуктов № 1225, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Порт Приморск" (ООО "Транснефть - Порт Приморск") (РОССИЯ Ленинградская обл., Выборгский район, проезд Портовый) 		ОТ
МП 		1 год
Отчет - RB_16 Единый реестр зарегистрированных систем добровольной сертификации

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 726 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311501)
  • СИКН № 726
    		•  1 1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 726 (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 -

    данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 726», свидетельство об аттестации методики (метода) измерений № 446-RA.RU.312546-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)

    ИНН 4704045809

    Юридический адрес: 188910, Ленинградская обл., Выборгский р-н, пр-д Портовый (Приморская тер.), д. 7

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)
    ИНН 4704045809
    Адрес: 188910, Ленинградская обл., Выборгский р-н, пр-д Портовый (Приморская тер.), д. 7

    Испытательный центр

    и Метрология»
    Акционерное общество «Транснефть - Автоматизация
    (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00, факс: (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)
    ИНН 4704045809
    Юридический адрес: 188910, Ленинградская обл., Выборгский р-н, пр-д Портовый (Приморская тер.), д. 7

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

    • - объёма нефти с помощью преобразователей расхода, давления и температуры;

    • - плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

    СИКН, заводской № 726, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ), узла подключения поверочной установки (УП ПУ). БИЛ состоит из трёх рабочих измерительных линий (далее - ИЛ) и одной резервной ИЛ.

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти № 726 (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид СИКН

    В состав СИКН входят средства измерений, приведенные в таблице 1.

    Таблица 1 -

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователь расхода турбинные НТМ

    79393-20

    Преобразователь расхода жидкости турбинные HELIFLU TZ-N

    15427-01

    Термопреобразователь универсальный ТПУ 0304

    50519-17

    Преобразователи измерительные 644, 3144Р, 3244MV

    14683-04

    Преобразователи измерительные 644, 3144Р

    14683-09

    Термопреобразователи сопротивления платиновые 65

    22257-05

    Термопреобразователи сопротивления платиновые 65

    22257-11

    Преобразователь давления измерительный 3051

    14061-99

    Преобразователь давления измерительный 3051

    14061-04

    Преобразователь плотности жидкости измерительный 7835

    15644-01

    Преобразователь плотности жидкости измерительный 7835

    15644-06

    Преобразователь плотности жидкости измерительный 7835

    52638-13

    Преобразователь плотности и вязкости жидкости измерительный модели 7827

    15642-01

    Преобразователь плотности и вязкости жидкости измерительный модели 7829

    15642-01

    Влагомер нефти поточный УДВН-1пм

    14557-01

    Влагомер нефти поточный УДВН-1пм

    14557-10

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м3/ч) в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

    • - автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;

    • - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    • - поверку и контроль метрологических характеристик преобразователей расхода по установке поверочной трубопоршневой двунаправленной стационарной (регистрационный № 77811-20), общей с системой измерений количества и показателей качества нефти № 725 или по передвижной поверочной установке;

    • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

    • - защиту информации от несанкционированного доступа.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    СИСТЕМА ИЗМЕРЕНИЙ КОЛИЧЕСТВА И ПОКАЗАТЕЛЕЙ КАЧЕСТВА НЕФТИ № 726 Заводской номер 726

    ч.

    Рисунок 2 - Информационная табличка СИКН


    Таблица 5 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система   измерений   количества   и

    показателей качества нефти № 726

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 -

    СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти*, м3/ч

    от 400 до 10500

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    * Указан максимальный диапазон измерений. Фактический диапазон измерений

    определяется при проведении поверки и не может выходить за диапазона измерений.

    пределы приведенного

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Давление измеряемой среды, МПа

    • - минимальное

    • - максимально допустимое

    0,16

    1,6

    Режим работы СИКН

    периодический

    Измеряемая среда

    нефть

    по ГОСТ Р 51858-2002

    Физико-химические свойства измеряемой среды:

    • - температура, °С

    • - плотность в рабочем диапазоне температур, кг/м3

    • - кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт)

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - содержание свободного газа

    от +5 до +40 от 835 до 905

    от 2 до 60 0,5 100 0,05

    Не допускается

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380 ±38 В, трехфазное

    220 ±22 В, однофазное

    50±1

    Условия эксплуатации:

    а) температура окружающей среды, °С:

    • - в месте установки БИЛ

    • - в месте установки ИВК

    б) относительная влажность, %

    в) атмосферное давление, кПа

    от -36 до +34 от +10 до +35

    от 30 до 80 от 84 до 106,7

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
